设计一个5.4m的盾构管片
设计一个5.4m的盾构管片
深圳八叉树科技有限公司 2026-01-27
输入参数
启动八叉树盾构管片设计软件：

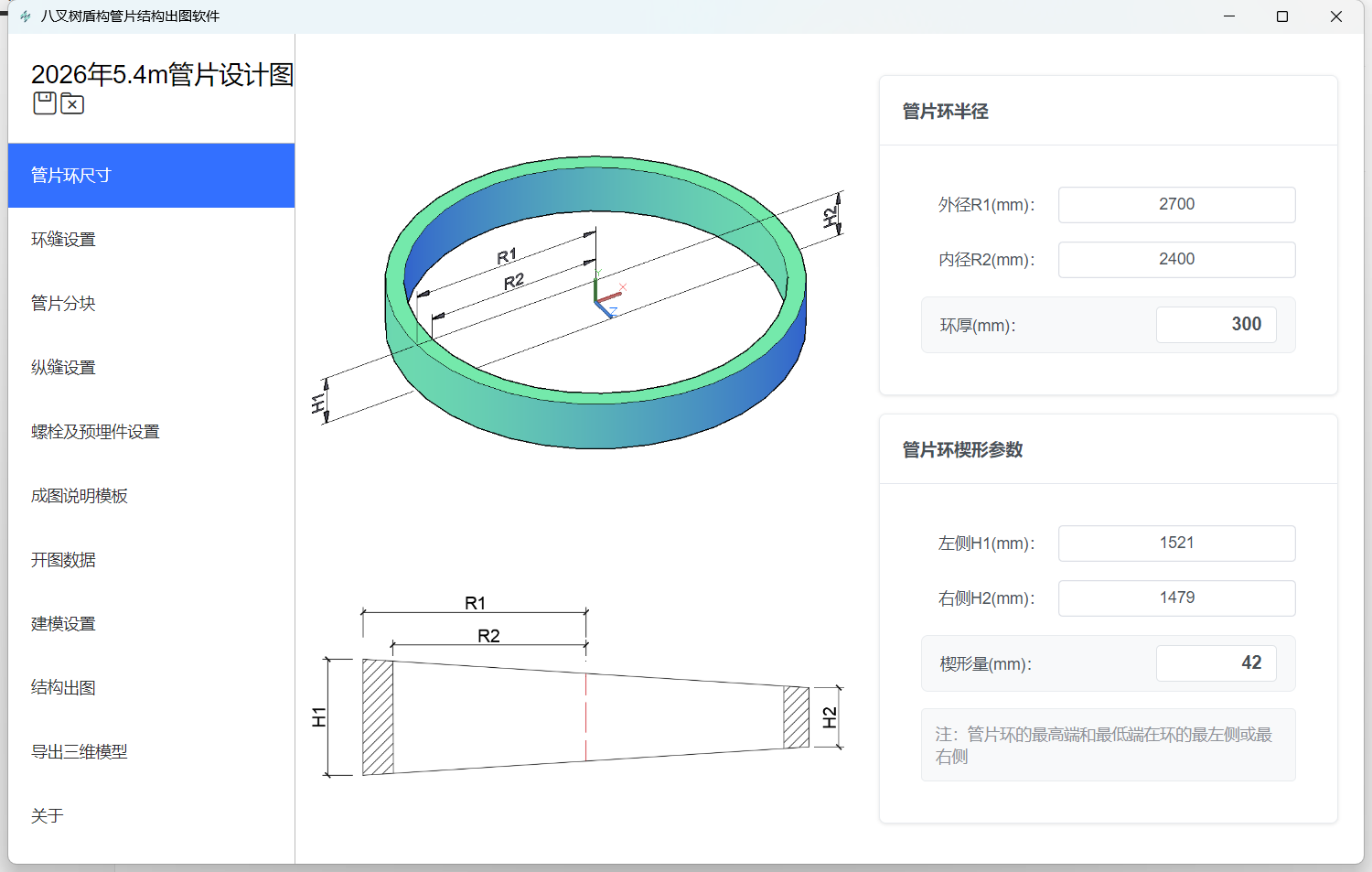

管片环尺寸
外径 R1=2700，内径 R2=2400，这样环厚度=2700-2400=300。
取 H1 = 1521，H2 = 1479。
环缝设置

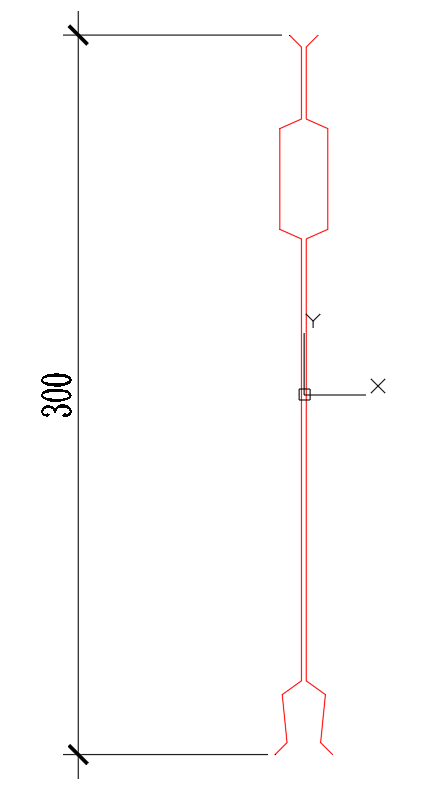

准备一个环缝条纹的 dwg 图，然后导入。
图中的“300”的尺寸标注是不一定要的，我为了看得清楚，就标了一下。左边和右边各为一条多段线，注意必须是多段线，不能是分散的直线。画在什么图层、用什么颜色，都没有关系。

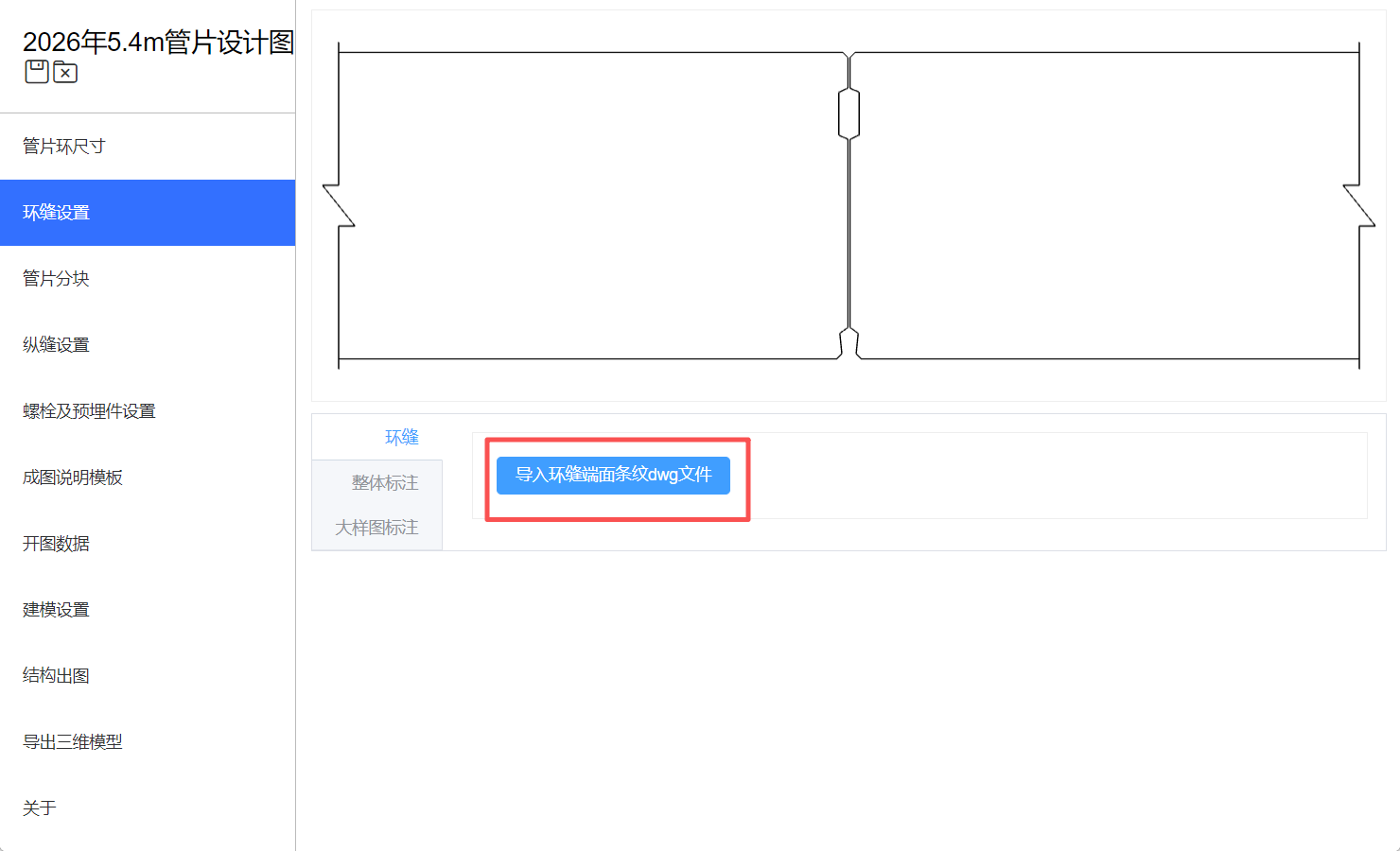

点击“导入环缝端面条纹dwg文件”按钮，将环缝条纹的 dwg 图文件导入。
导入完毕后，点击“整体标注”，看一下尺寸对不对。
管片分块

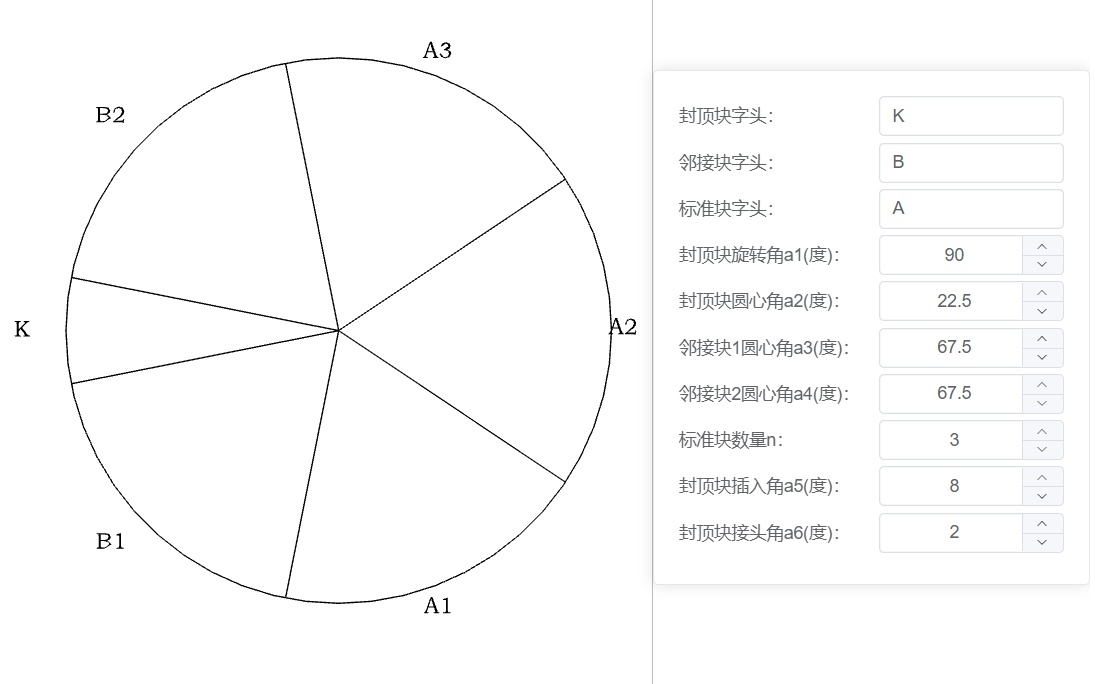

设置3个标准块，如下图：
纵缝设置

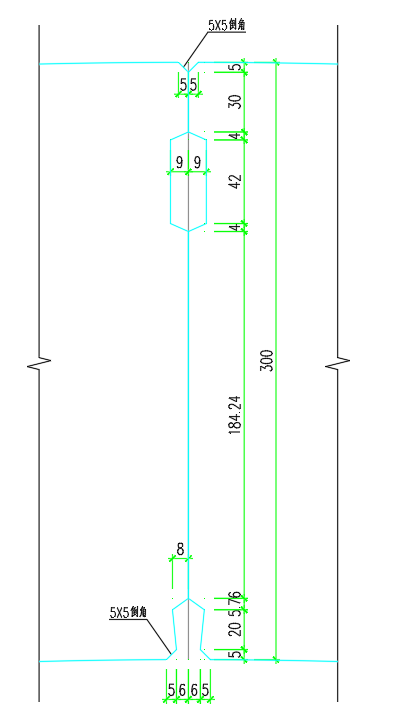

纵缝图的设计图是这样的：

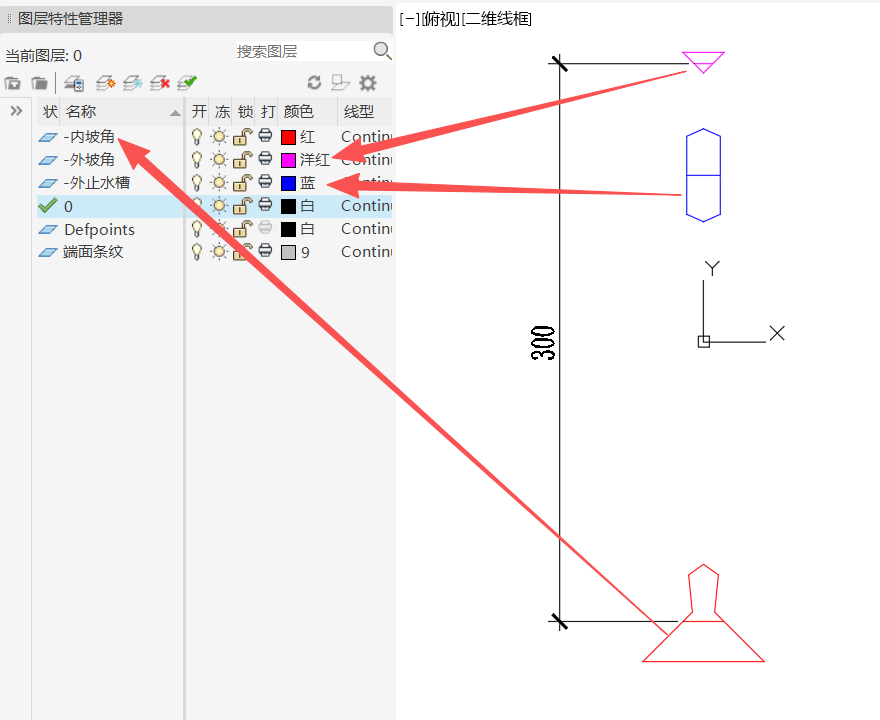

给软件准备一个这样的纵缝切割平面图形：
每个纵缝切割平面图形都必须是一个封闭的多段线，放在一个图层里，这个图层的名称前面有个减号“-”，表示这个图形要对三维模型进行实体相减的操作，也就是挖个槽。
每个纵缝切割平面图形的图层中还要画一条水平的直线段，代表这个图形的中心Y坐标。在切割三维实体时，整个图形按此Y坐标为三维扫掠的中心线进行切割挖槽的操作。
螺栓及预埋件设置
本项目使用弯螺栓连接。
纵向弯螺栓
首先添加纵向弯螺栓：

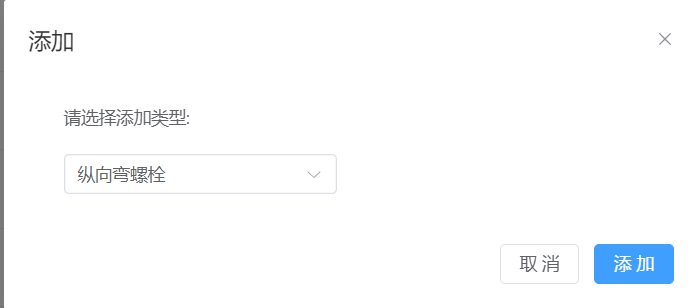

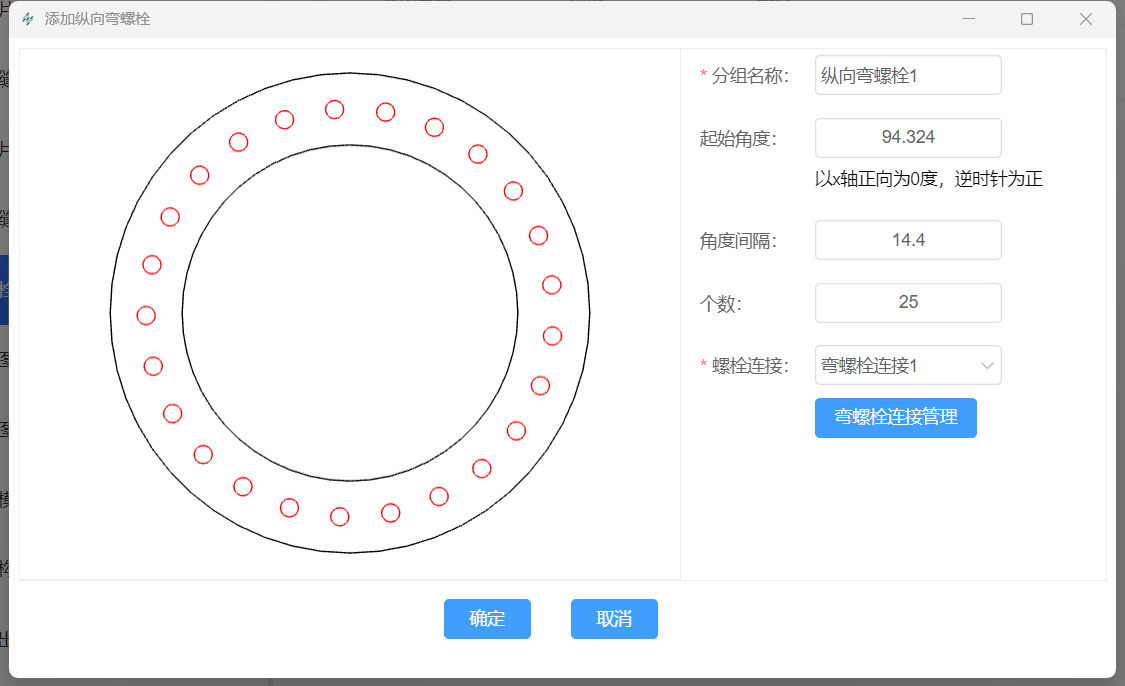

点击“添加”按钮后，进入“添加纵向弯螺栓”界面：

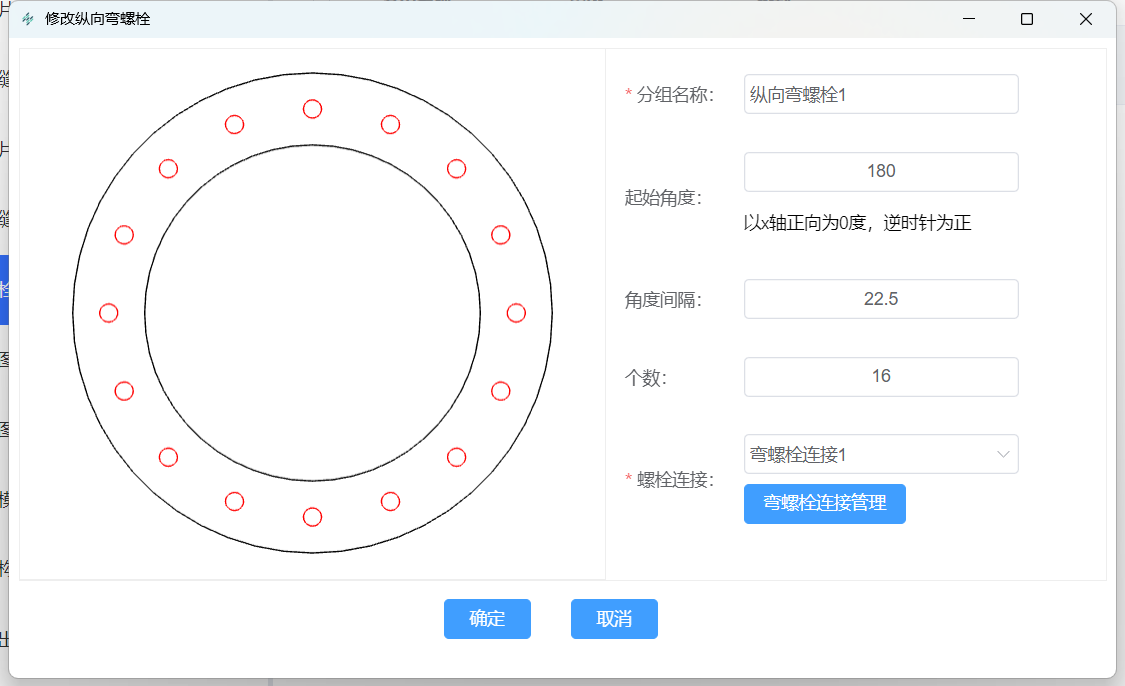

修改一下：

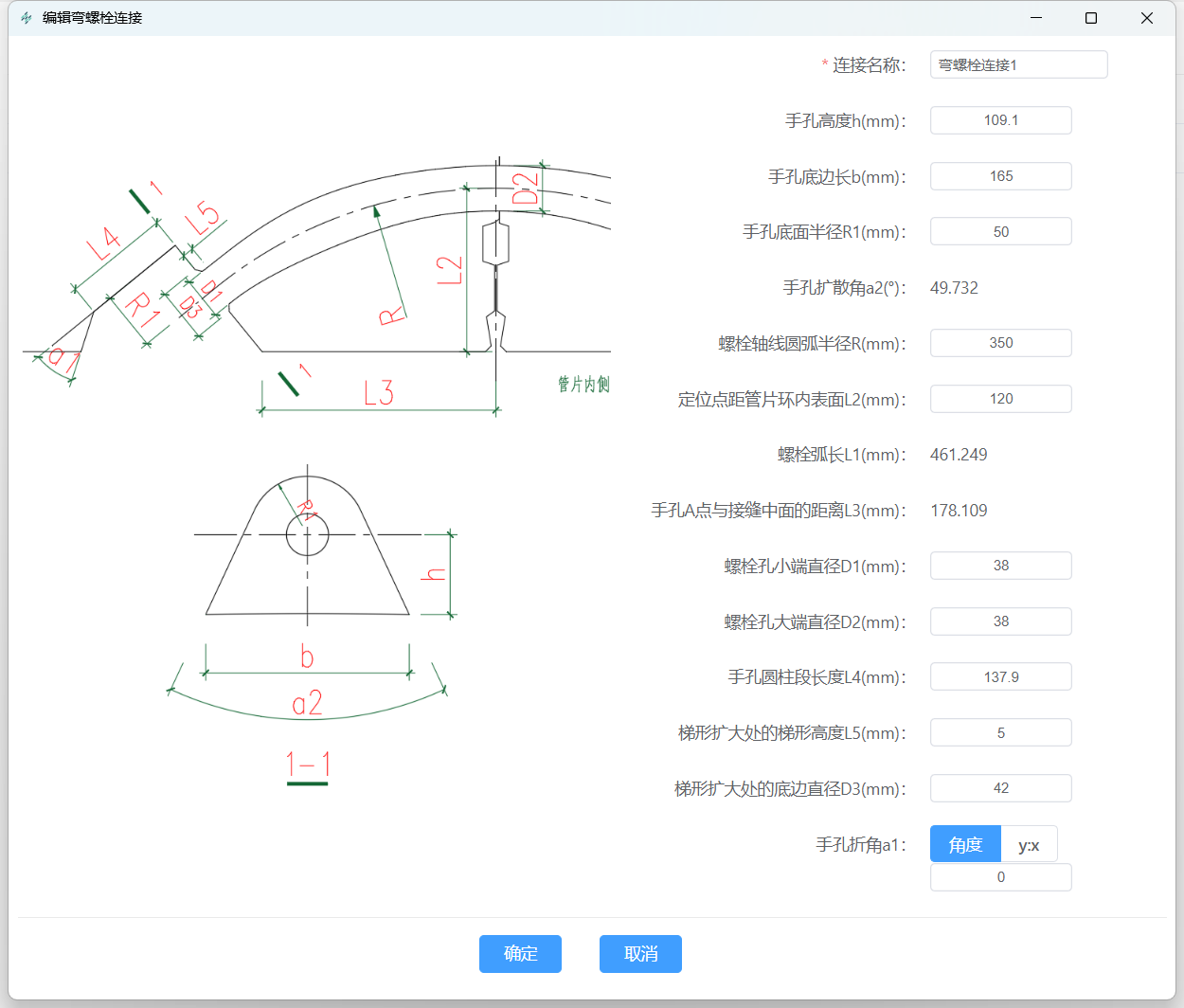

点击“弯螺栓连接管理”，把弯螺栓连接设置一下：
环向弯螺栓

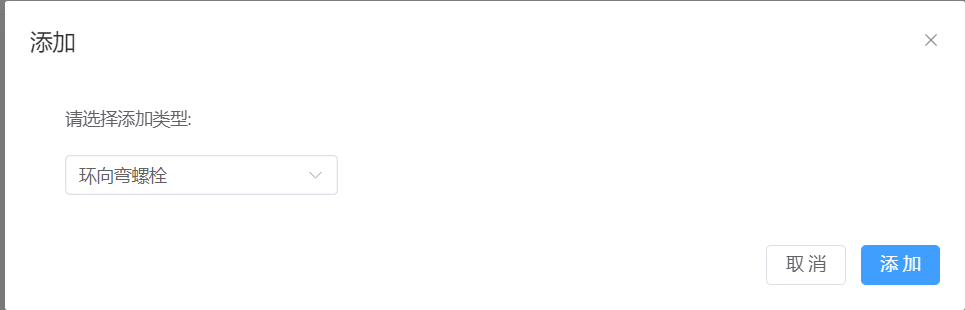

添加环向弯螺栓：

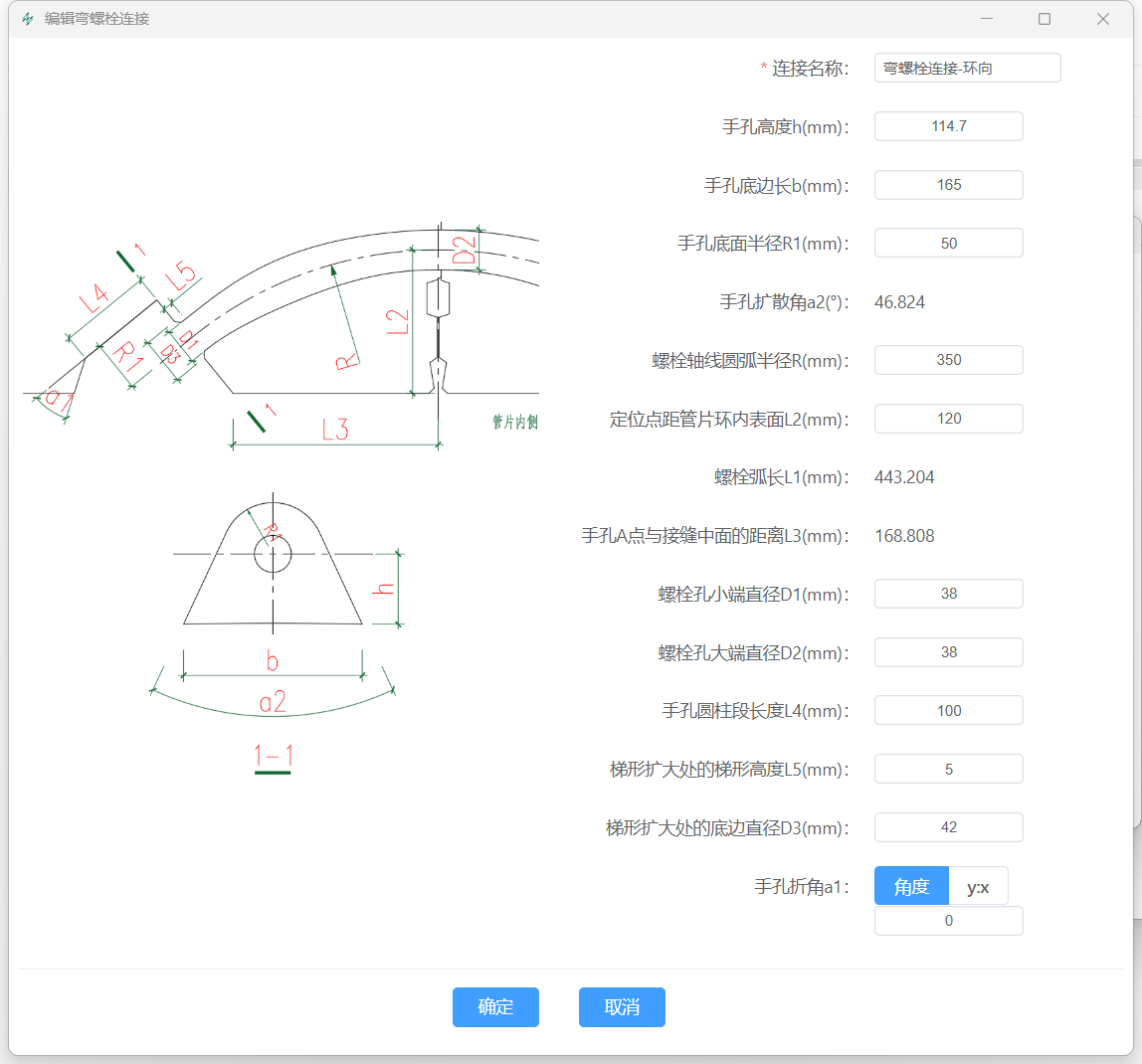

添加一种弯螺栓连接的类型：

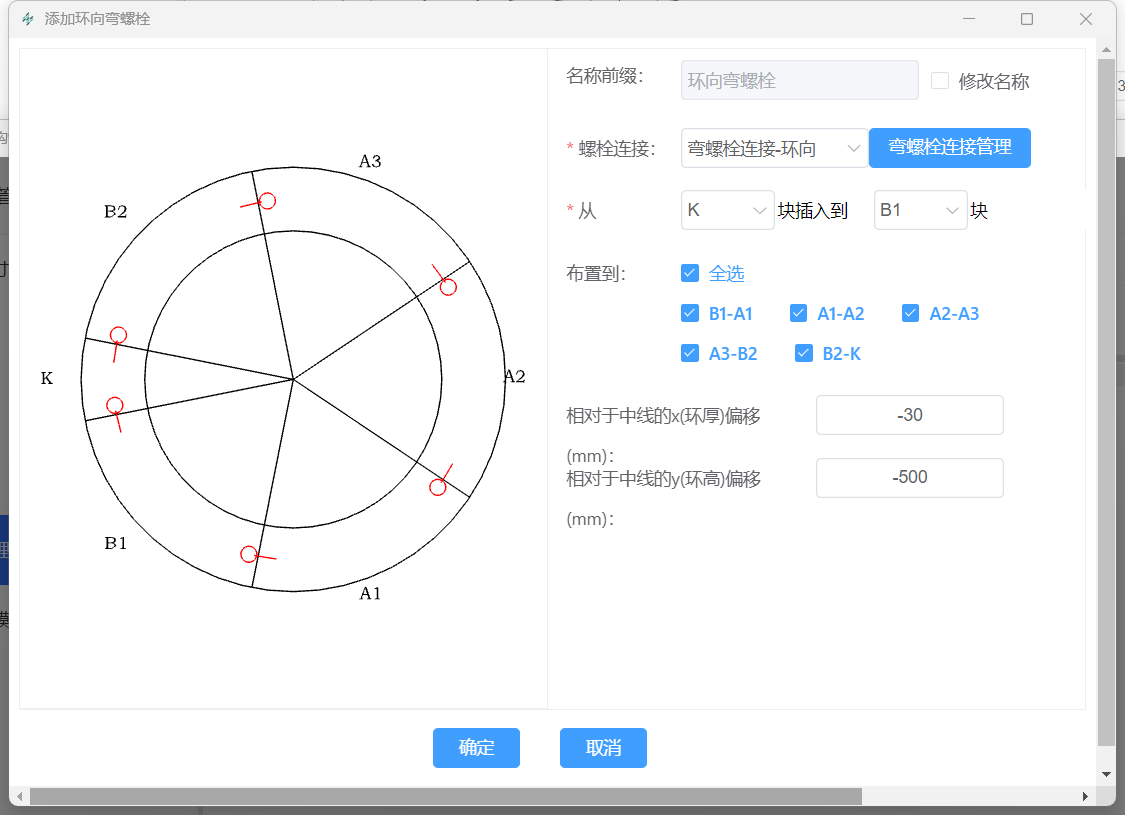

然后布置环向弯螺栓，现在距离管片环的中心平面-500mm处布置一圈：

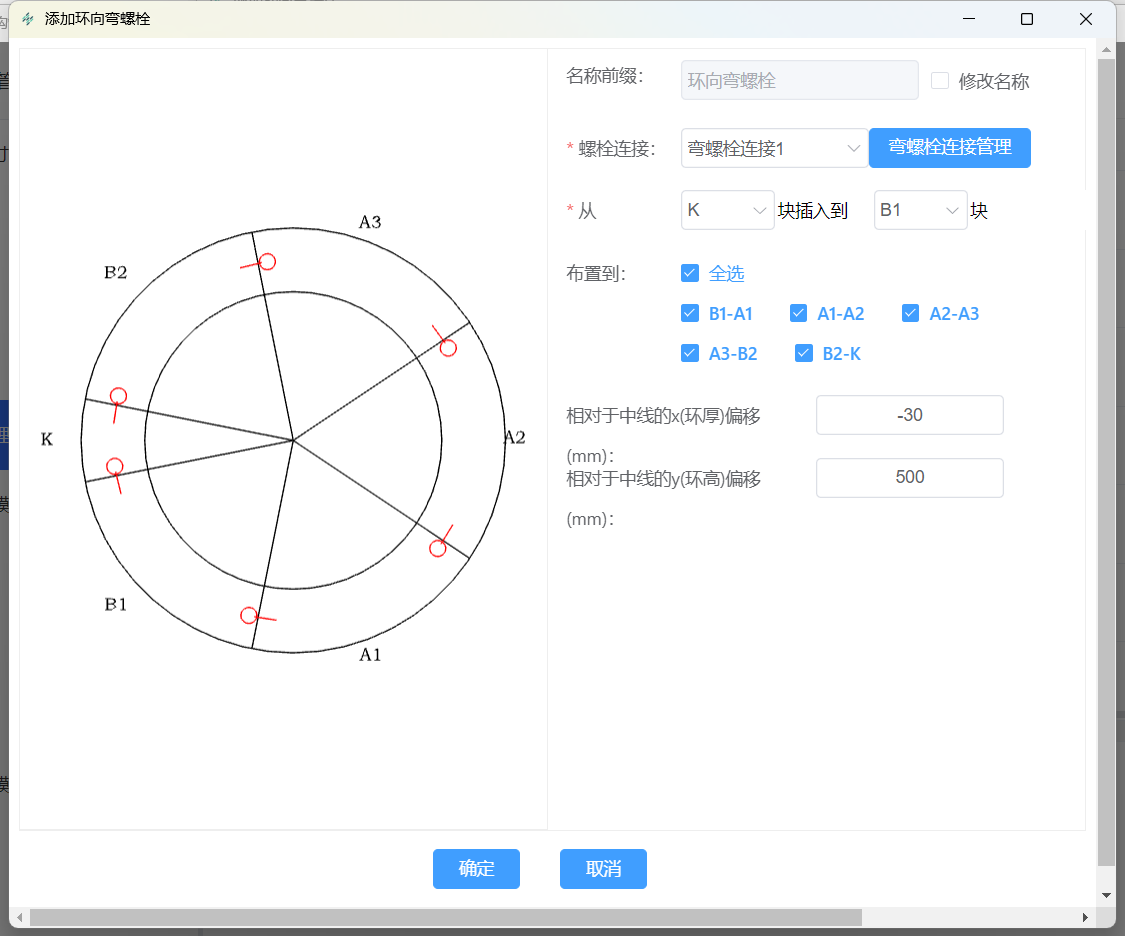

再在距离管片环的中心平面+500mm处布置一圈：

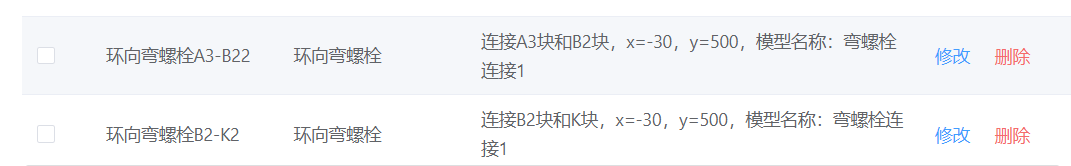

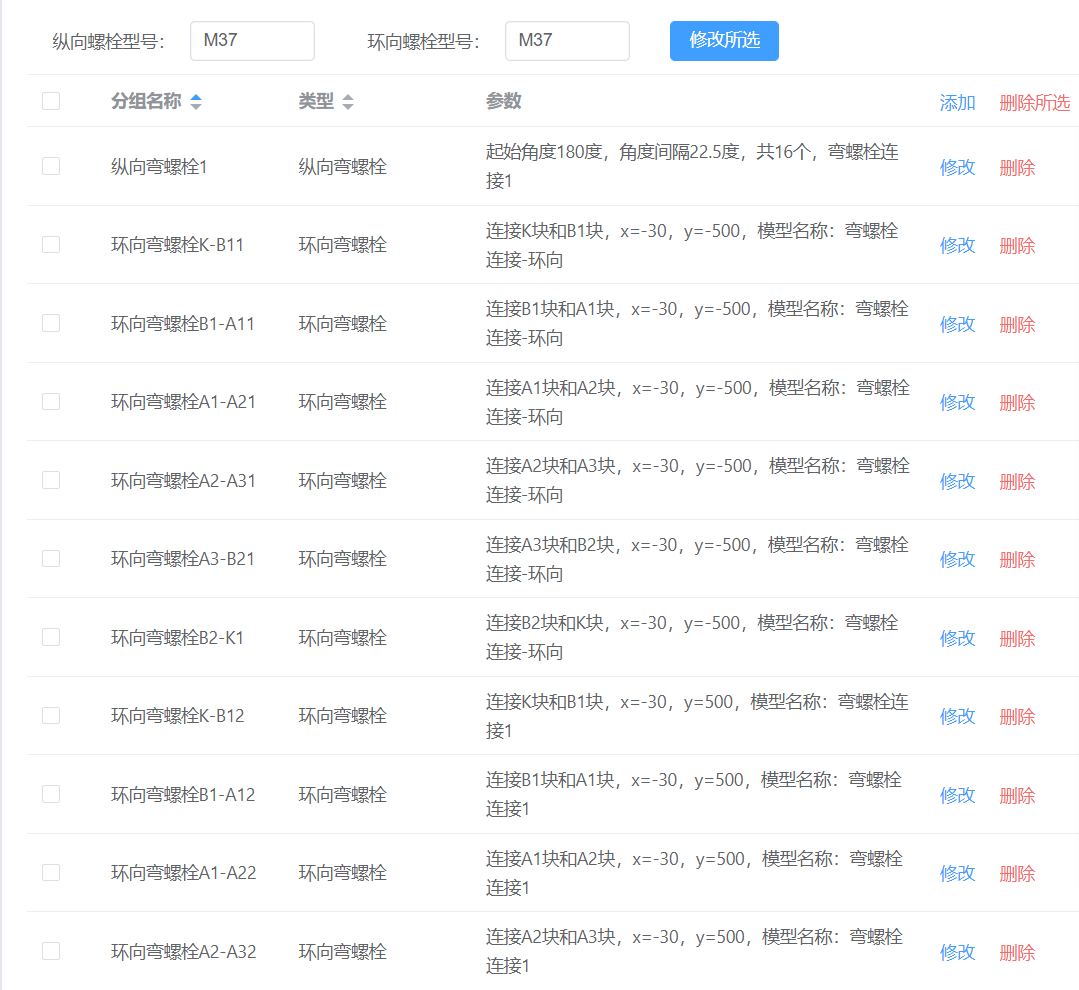

布置完毕后的列表如下图：
结构出图

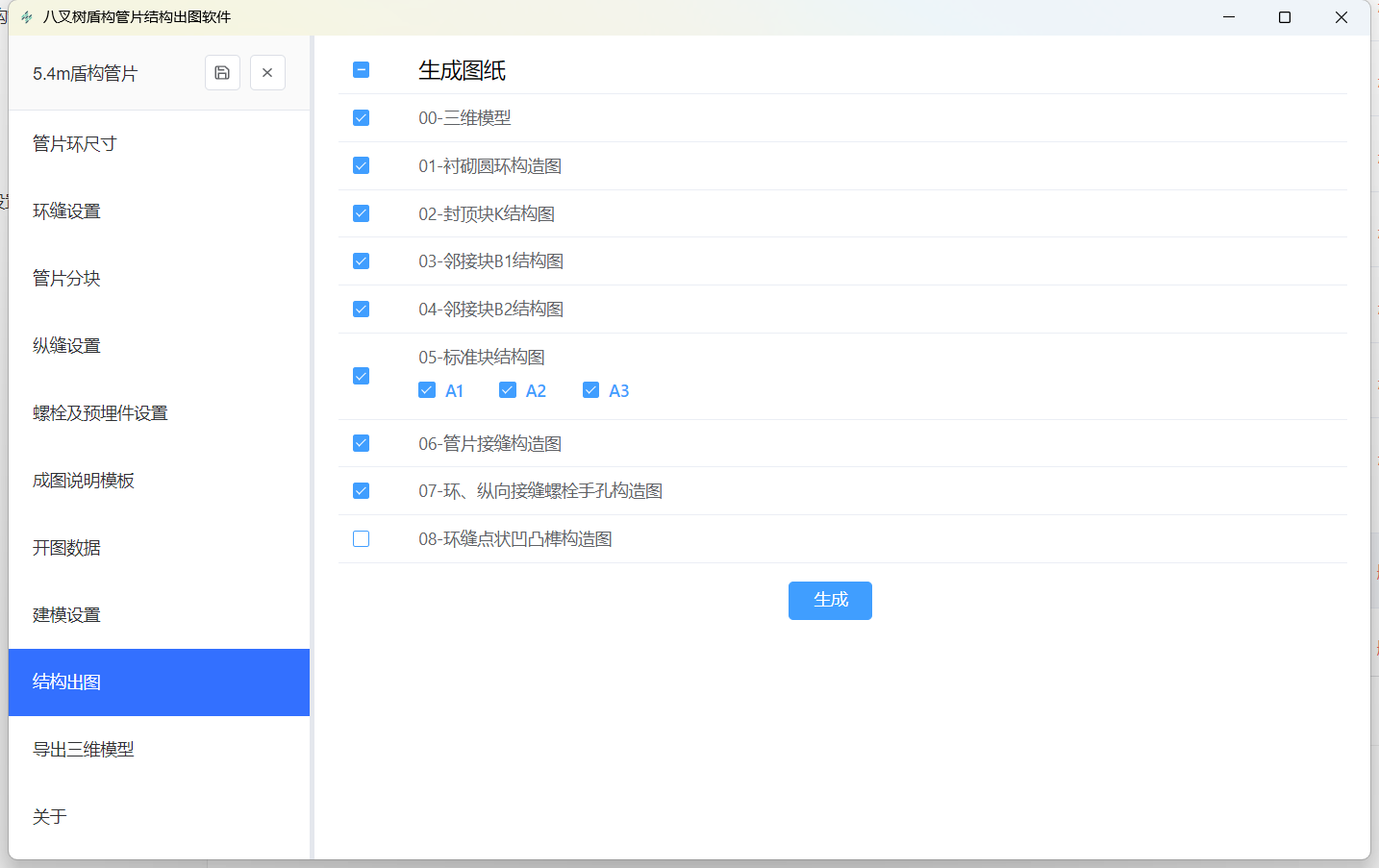

把除了点状凹凸榫的图全部都勾上，然后点击“生成”按钮：
检查三维模型
图纸生成后，建议先检查一下三维模型，看是否正确。

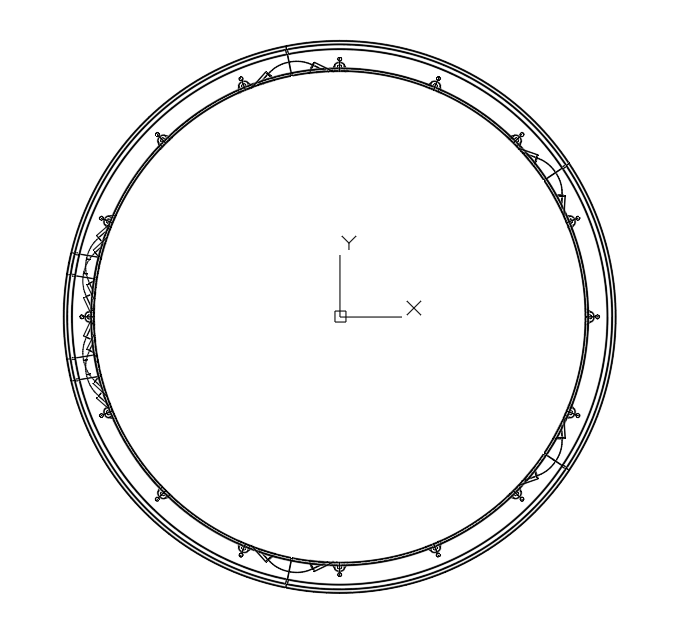

一开始的时候，三维模型图是这样的：

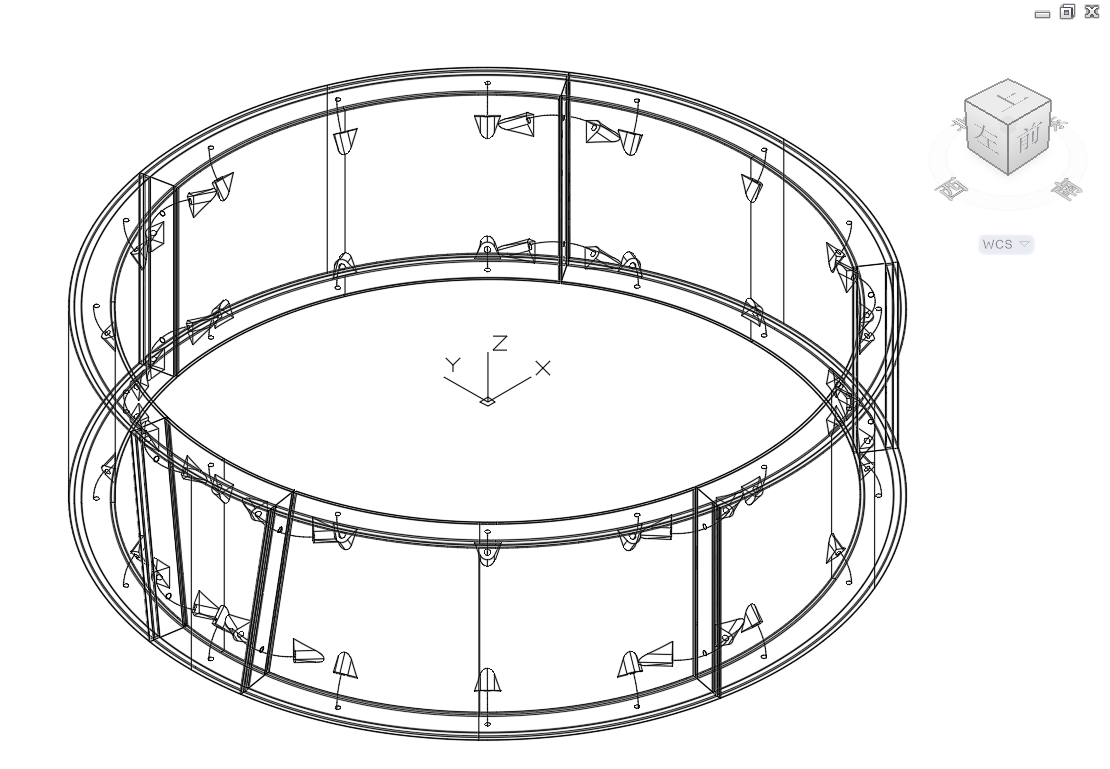

切换成三维视角：

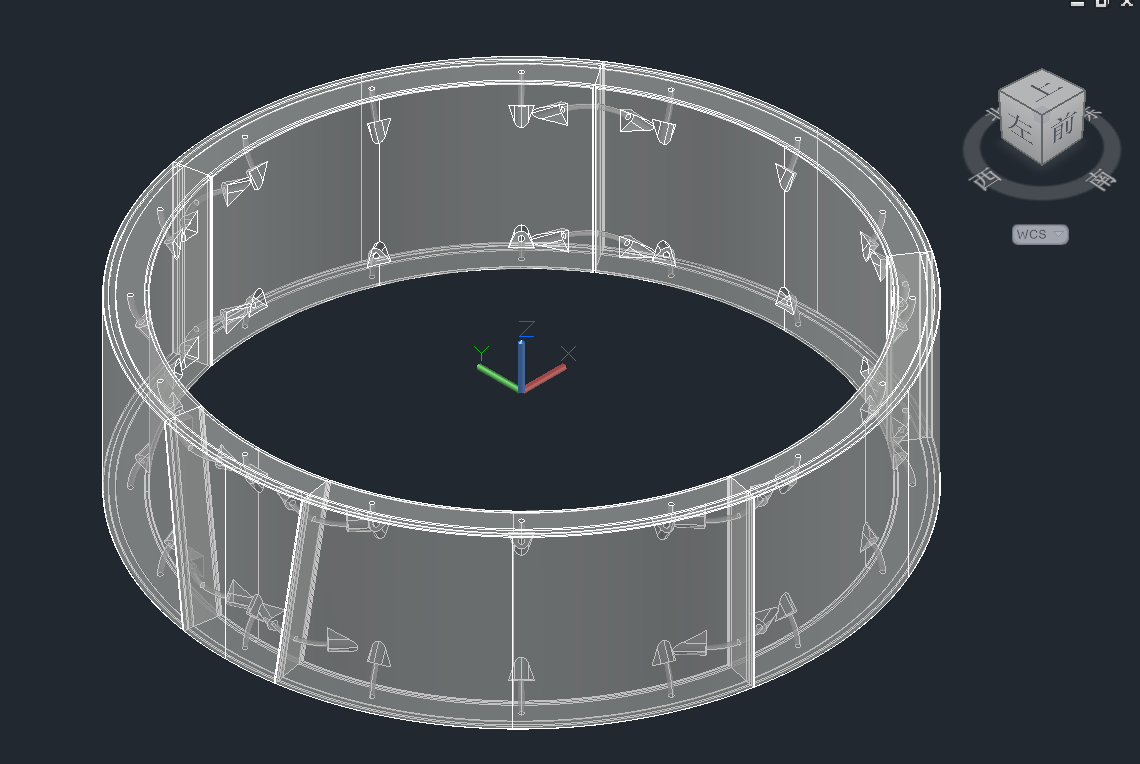

输入 vs 命令，选 “x”，进入X射线模式，可以清楚地看到三维的螺栓孔：

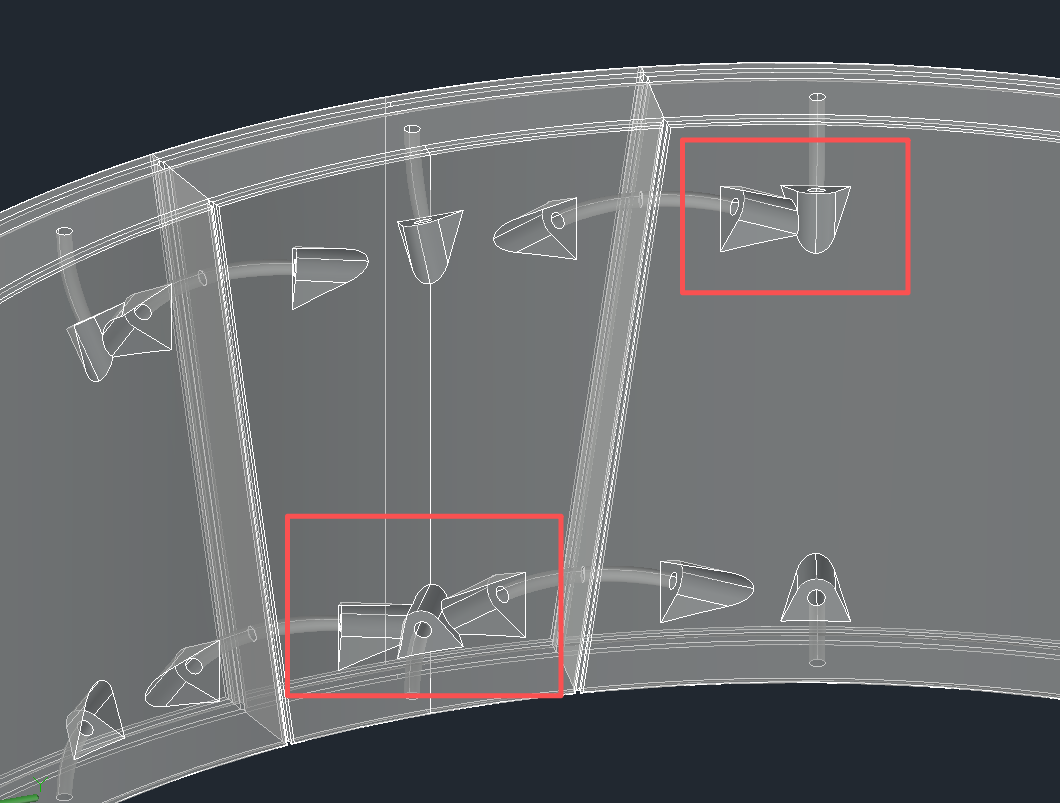

注意查看螺栓孔相交的情况，如果不满足要求，则调整纵向、环向螺栓的布置，然后再次生成三维模型查看：

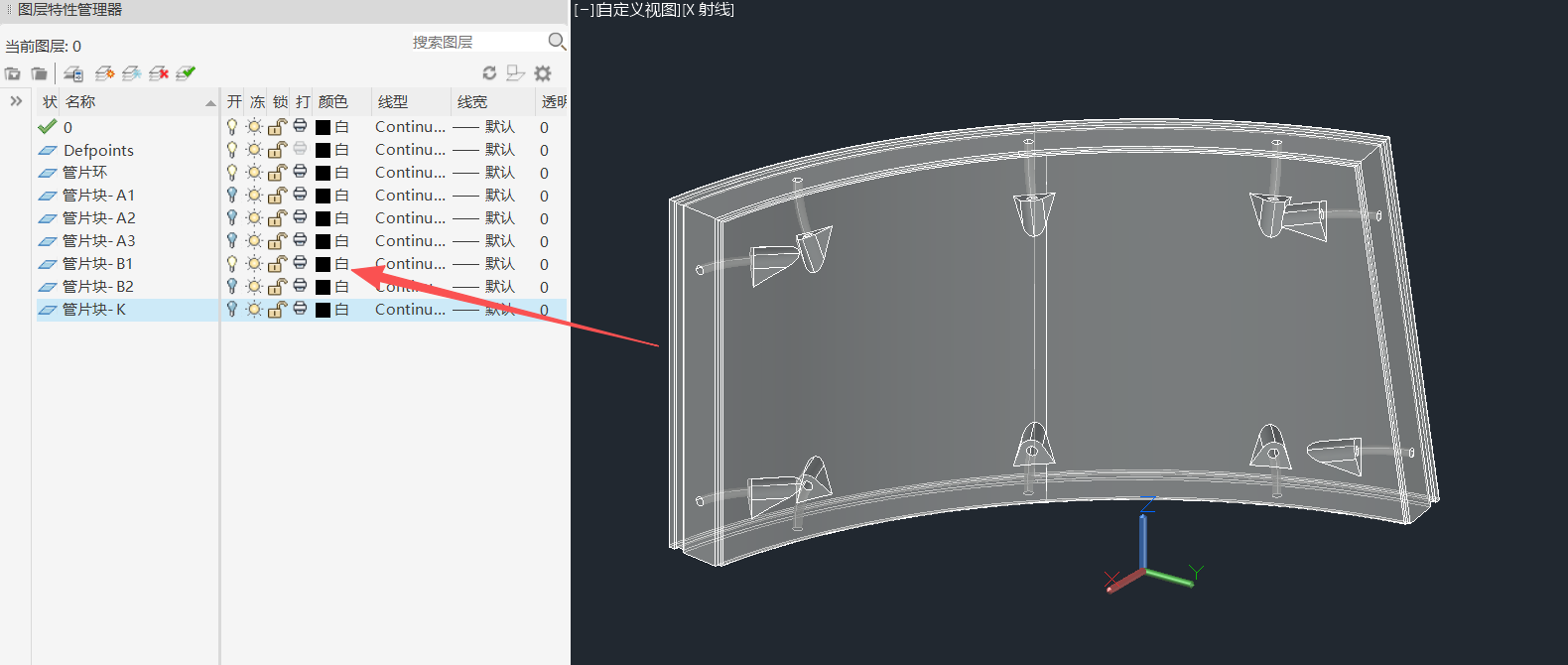

管片块是分图层绘制的，可以开关图层，查看特定的管片块：

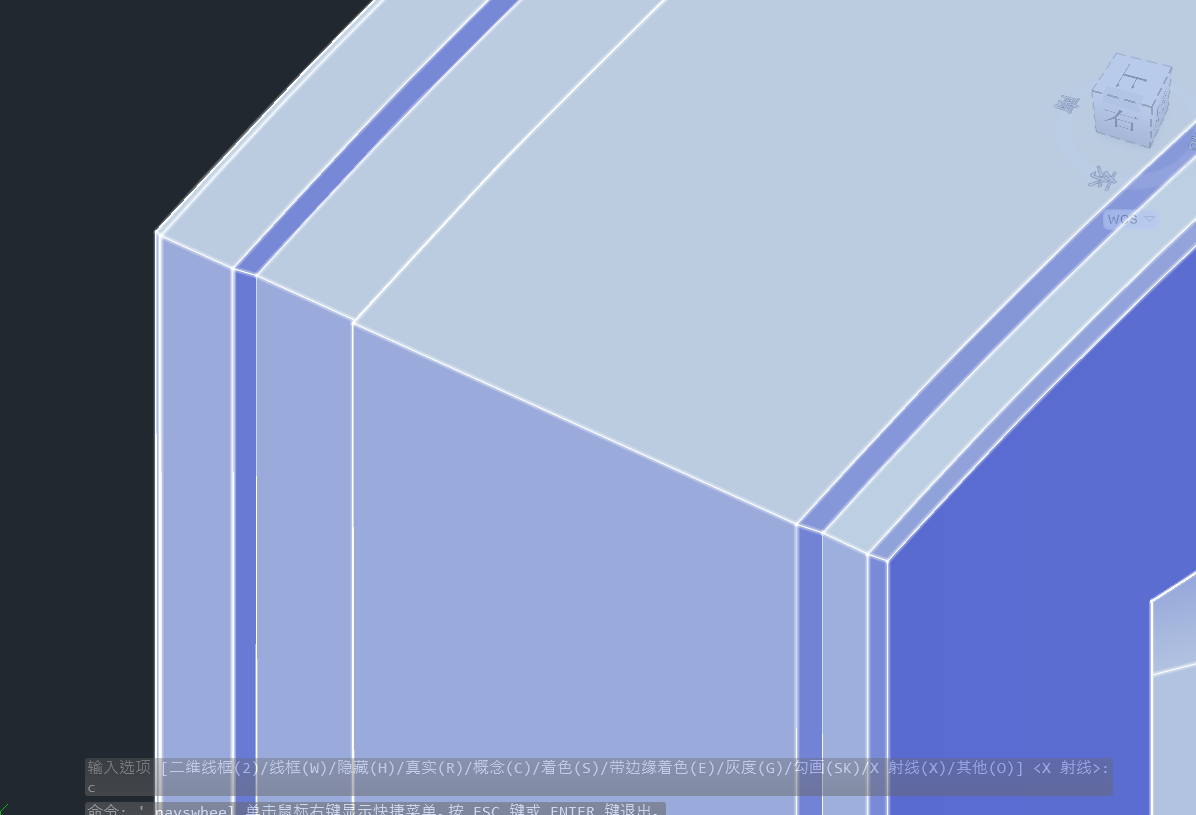

检查环缝、纵缝的贯穿情况。可以在 vs 命令中，选“c”选项，更便于观察：
还可以使用 AutoCAD 的“动态观察”功能，将中心点卡在环、纵缝的交界上，三维动态观察，更清楚地看到环、纵缝的贯通情况。
演示：三维动态观察环、纵缝的贯通情况
本期文章先写到这里，后续会进行更深入的介绍。
