盾构相关知识及名词解释

盾构

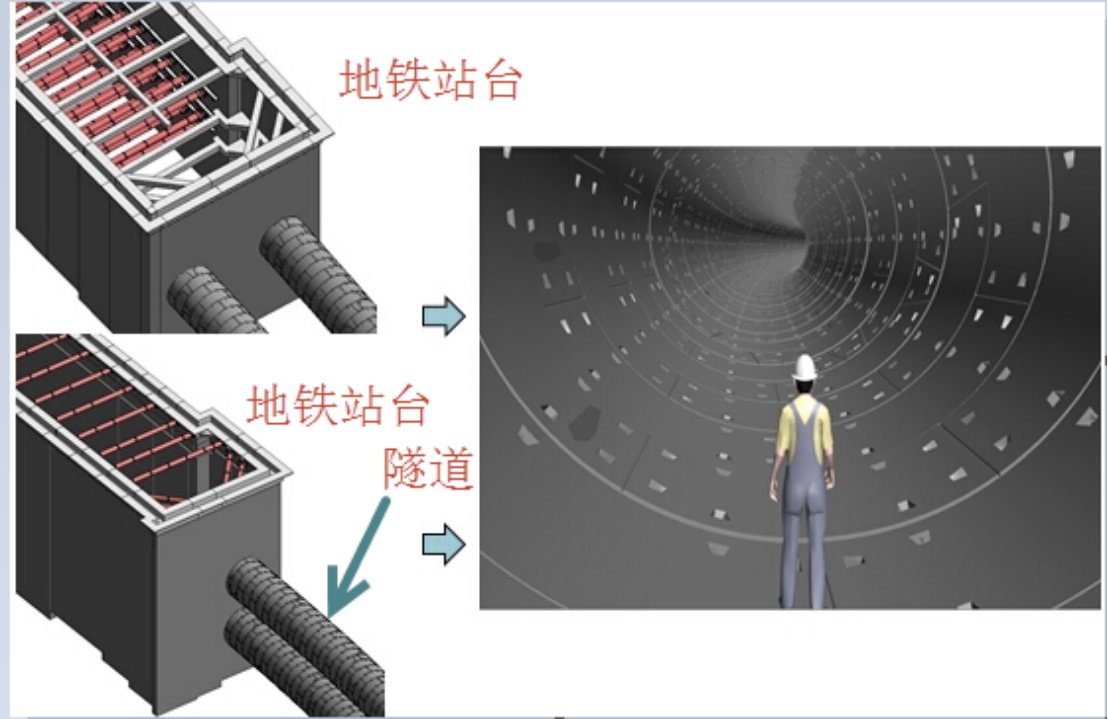

地铁在隧道中运行，如下图：

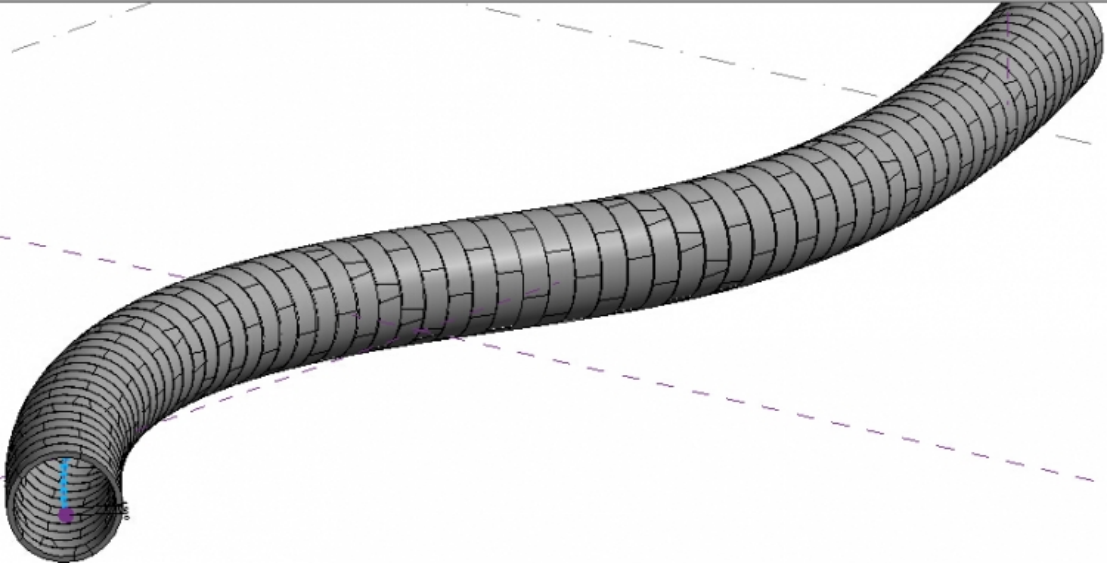

隧道

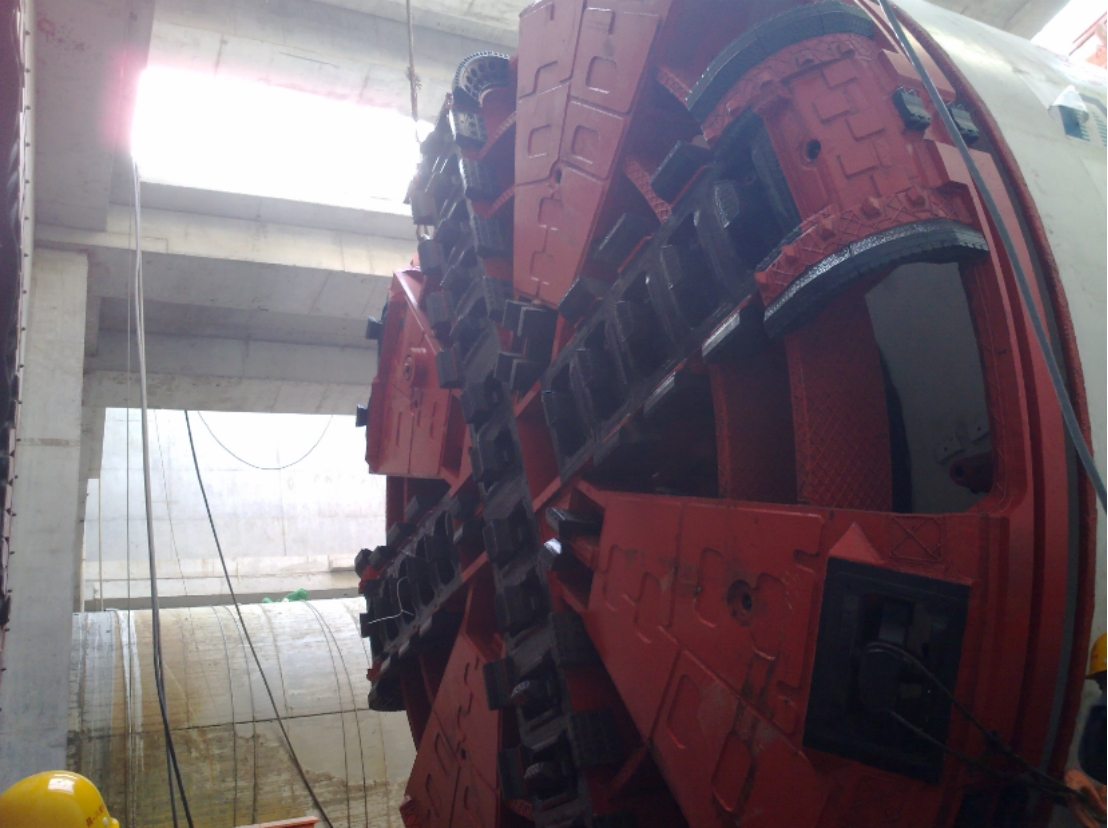

隧道是用盾构隧道掘进机挖出来的。如下图。

管片环

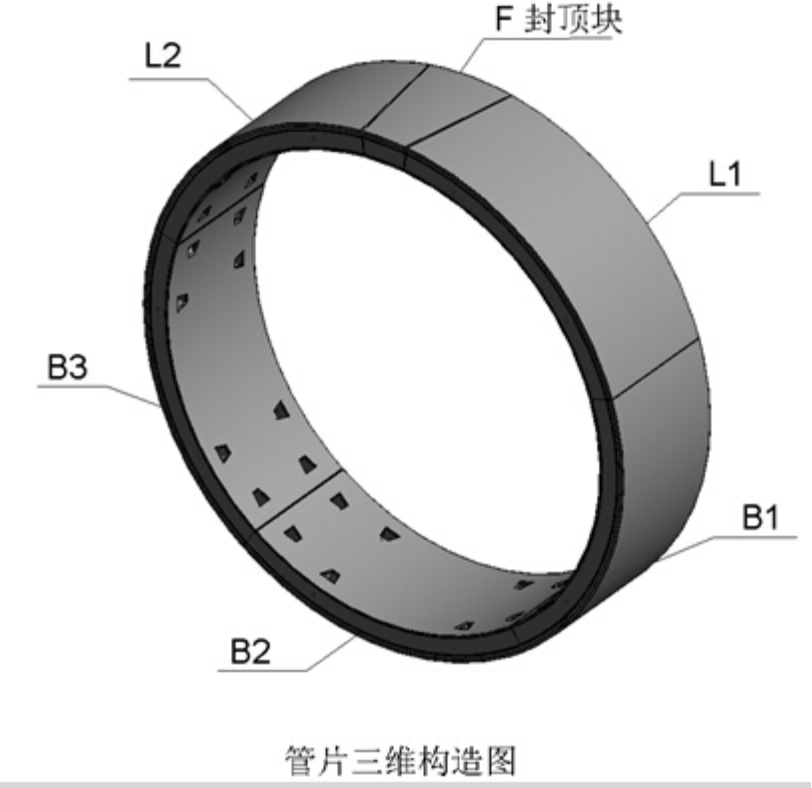

盾构隧道掘进机向前挖一段距离，就要在已挖处拼装隧道衬砌，也就是管片环，如下图。

隧道的支撑就是由管片一环一环地拼接起来的。

管片块

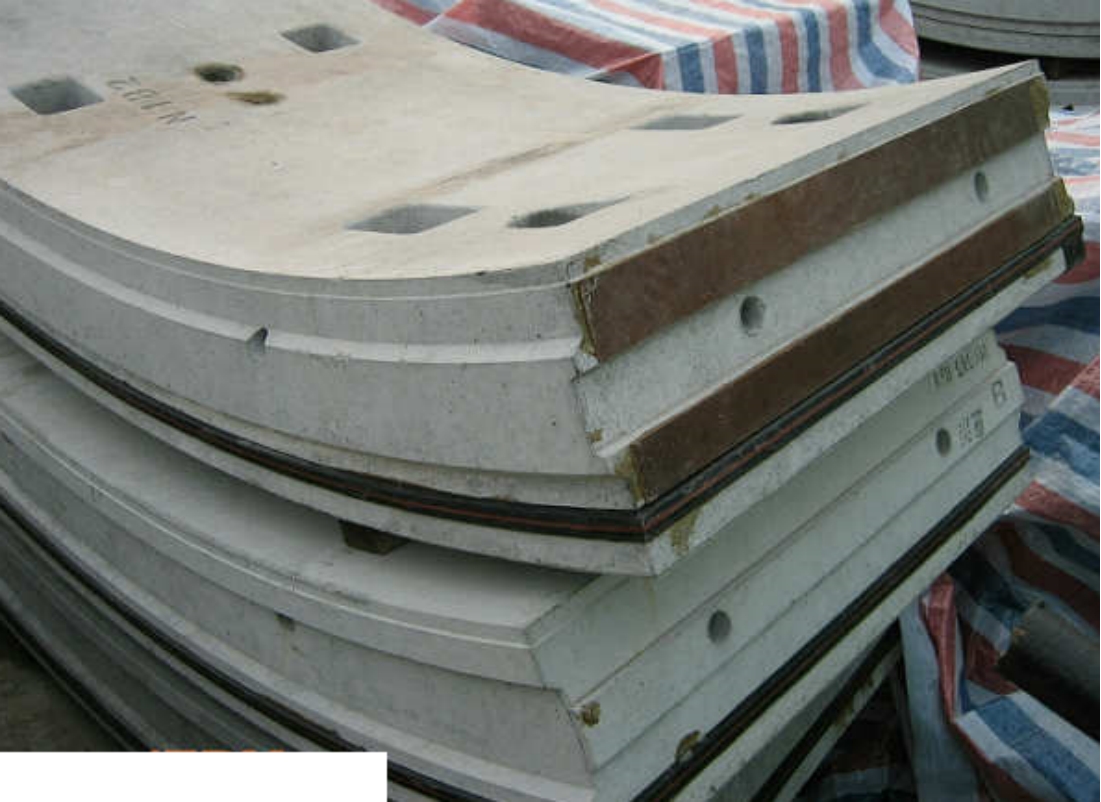

管片环是由管片块拼接起来的，如上图，一个环分成了6块。下图是管片块的照片。

管片块的种类

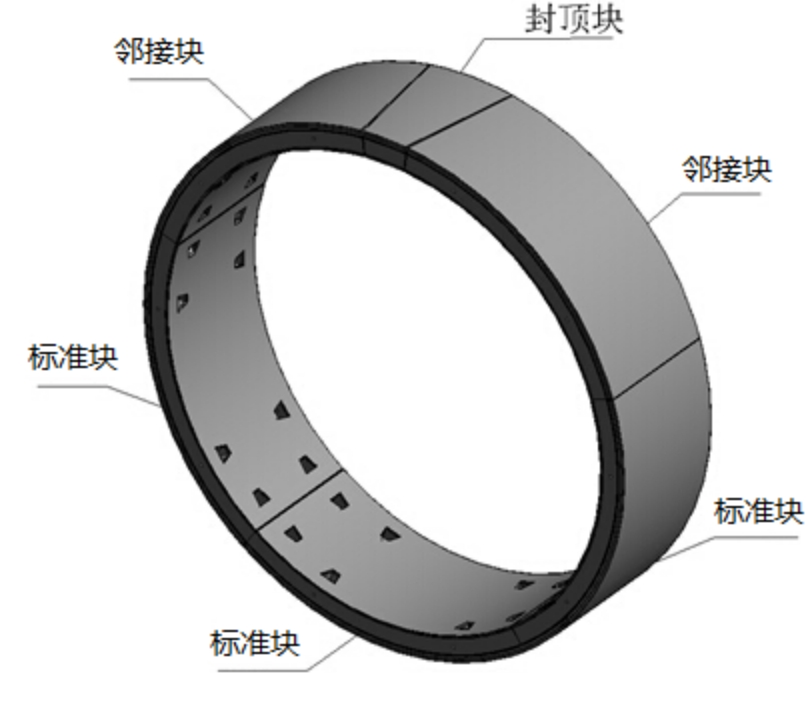

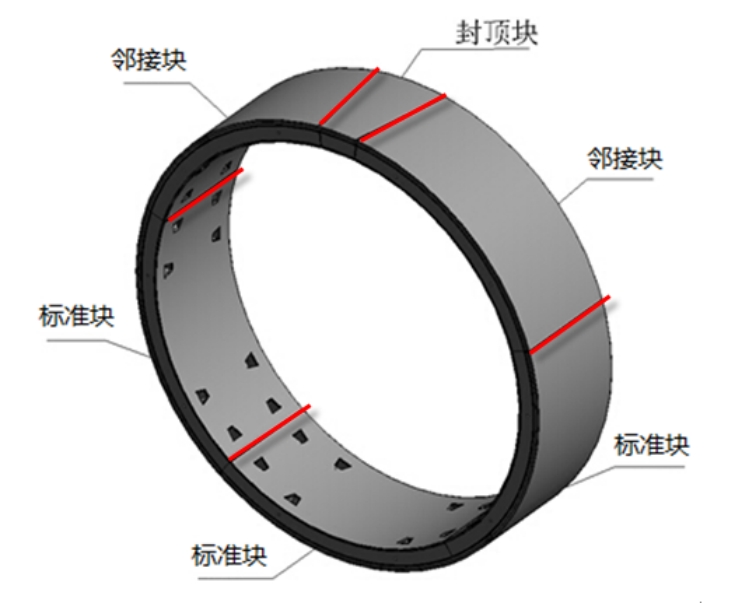

管片环由一个封顶块，二个邻接块，N个标准块组成，如下图所示。

K块就是封顶块。

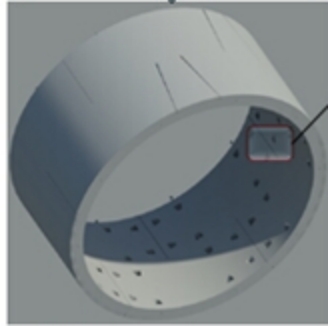

错缝拼装

相邻的两环，封顶块的位置不一样，是错开的，叫错缝拼装；否则叫通缝拼装。

直线环和转弯环

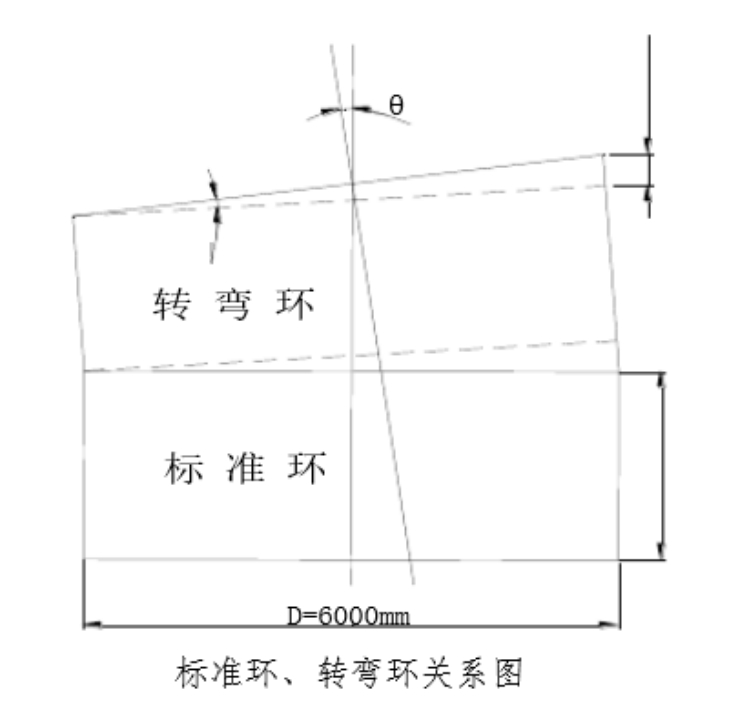

直线环也叫标准环，其特征就是环的宽度（也称幅宽）是固定的。如果隧道是直的，那用直线环拼起来就行了。如果隧道要转弯，就要用到转弯环了。如下图。

在转弯的地方，把环的一侧的宽度减小，另一侧的宽度加大，就可以转弯了。这种宽度不等的环就叫做转弯环，也叫楔形环。

直线路线也可以用楔形环来拼接。使用一上一下或一左一右的拼接即可。

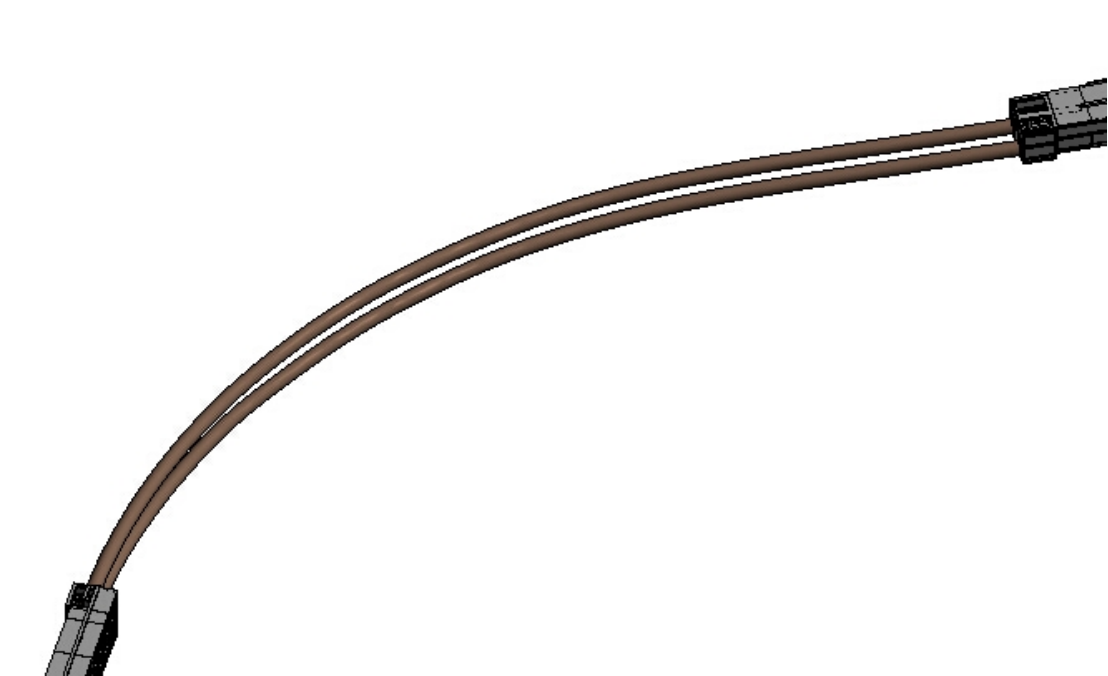

隧道除了会左右转弯之外，还会上下坡，这也是靠楔形环来实现的。还可能采取一些额外的措施。

管片环切割

管片环切割是指对管片环模型进行拆分，最终生成一个封顶块，二个邻接块，N个标准块。

管片接缝

接缝种类

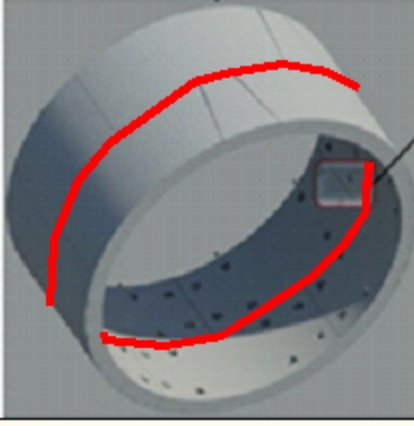

管片接缝可以分为纵向接缝和环向接缝，环向接缝是管片环与环之间的接缝，由纵向螺栓连接；纵向接缝是组成管片环的块与块之间的接缝，由环向螺栓连接。如下图。

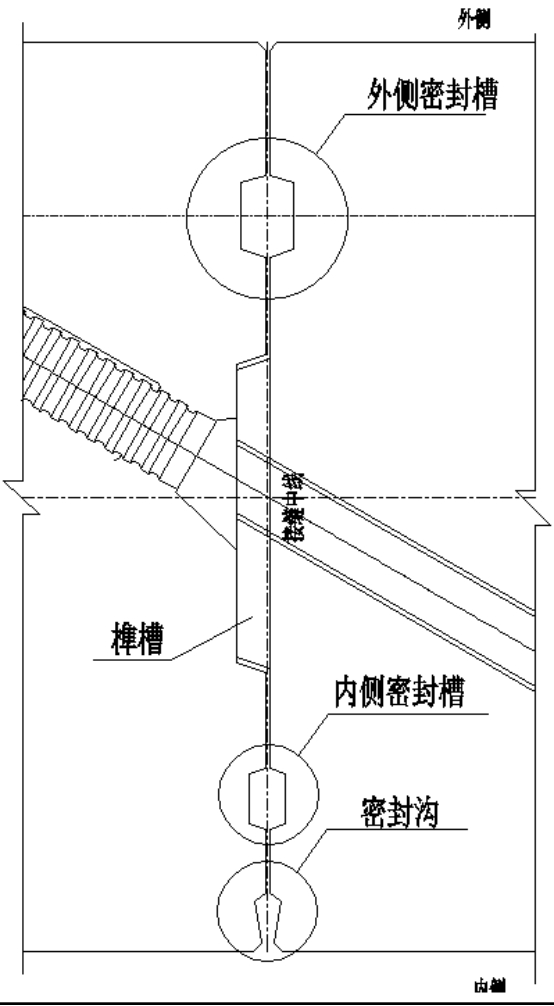

接缝构造

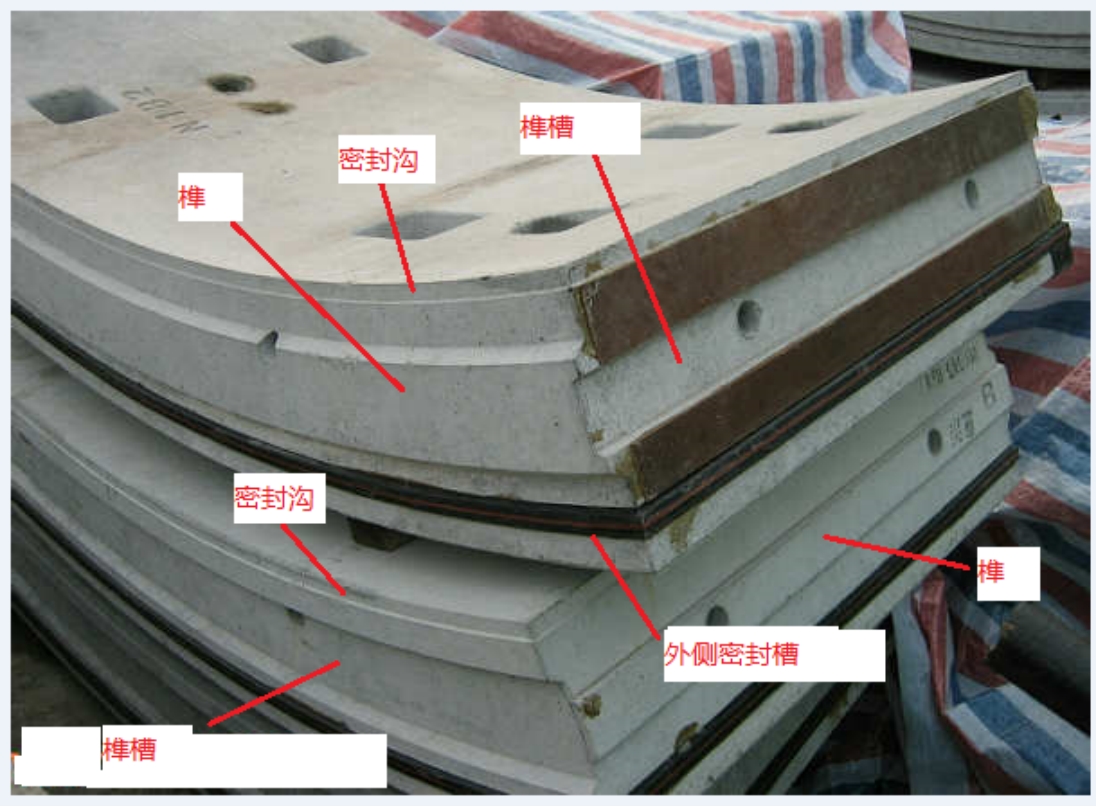

接缝的构造如上图所示。接缝处从外侧向内侧结构分别是外侧密封槽、榫槽、内侧密封槽、密封沟。注意，环向接缝和纵向接缝都是这样的。如下图：

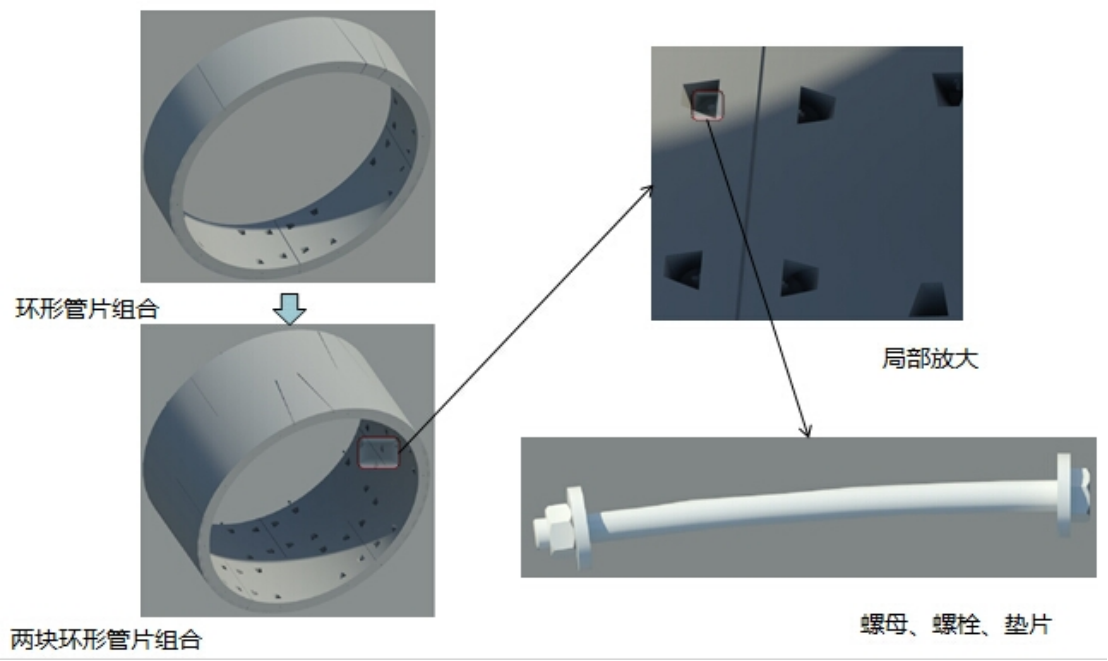

螺栓手孔

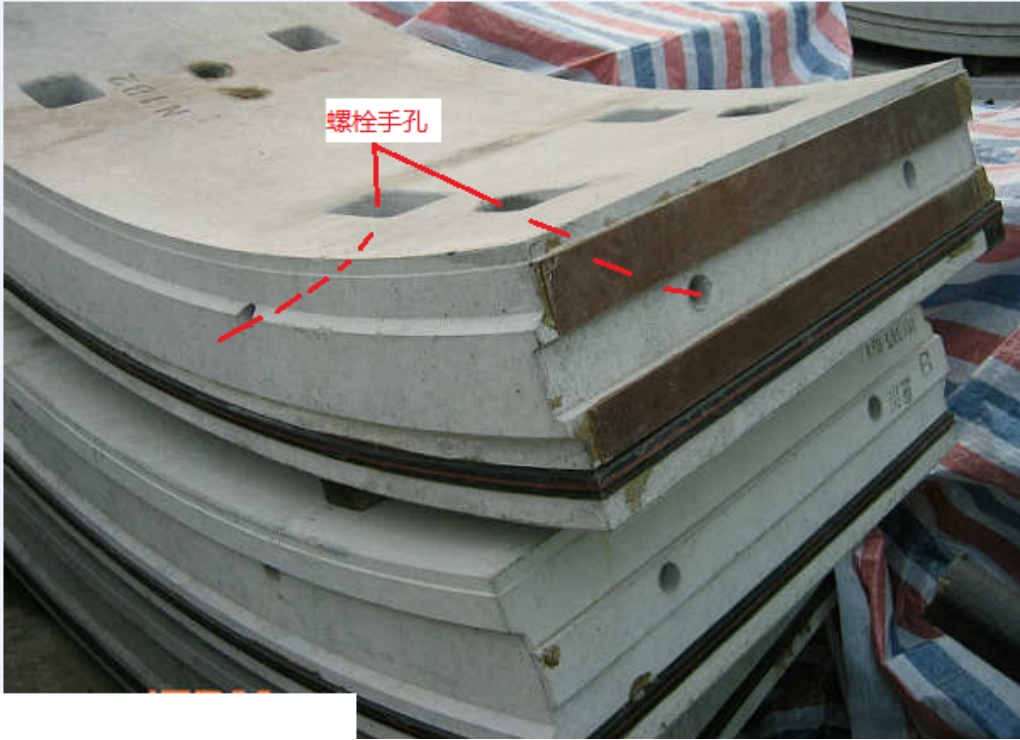

管片的环向接缝和纵向接缝，是靠螺栓来连接的。管片分块对接好之后，从螺栓手孔塞进螺栓，然后把螺帽拧紧。

如上图，虚线段表示螺栓穿入的方向。

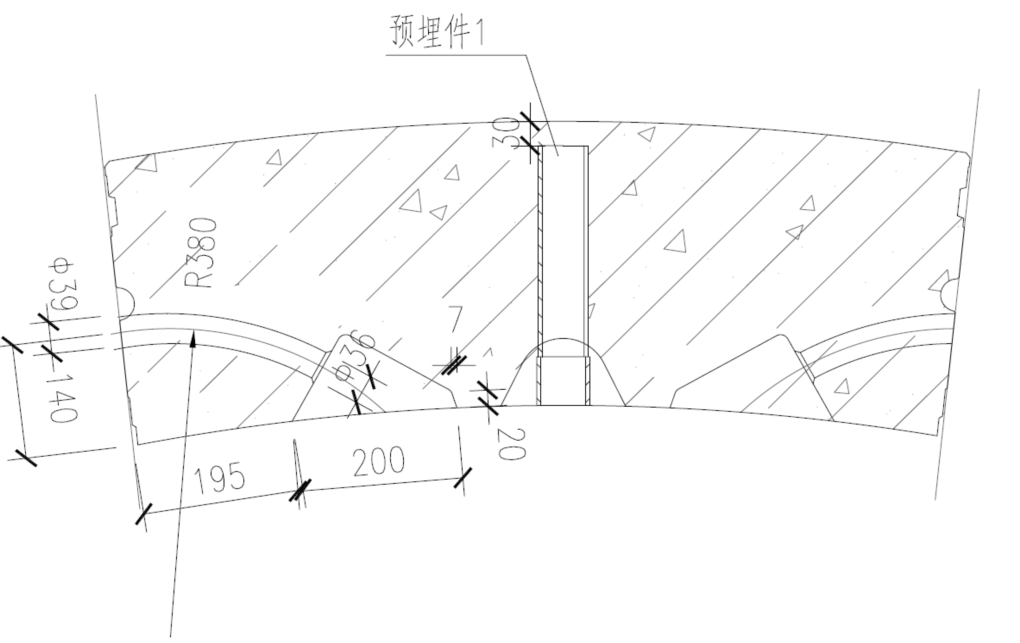

预埋件

包括注浆孔和定位棒、吊装孔等预埋构件。

拼装定位孔
