盾构管片CAD设计系统-从参数到成图
输入环径、分块、接缝等核心参数，一键生成三维模型和全套施工图纸——这不是未来，这就是八叉树盾构管片设计软件。
传统盾构管片设计的三大痛点
如果你参与过盾构隧道管片设计，下面的场景一定不陌生：
痛点一：重复劳动，耗时巨大。 每个项目的管片设计都要经历：计算环尺寸 → 绘制三维模型 → 剪切纵缝环缝 → 布置螺栓预埋件 → 逐个绘制管片结构图、接缝构造图、螺栓手孔构造图……一个中等规模的项目，熟练工程师需要数周甚至一两个月才能完成全套图纸。
痛点二：参数联动，牵一发而动全身。 设计过程中，甲方一个参数调整——比如楔形量从 40mm 改成 50mm——意味着模型要重建，所有图纸要重新投影、重新标注。人工修改不仅费时，还极易出错。
痛点三：标准化难，质量参差不齐。 不同工程师画图习惯不同，同一个项目不同分块的图纸风格可能都不一样。图纸一致性难以保证，校对审核成本居高不下。
八叉树盾构管片设计系统，正是为解决这些问题而生。
核心设计理念：以参数驱动模型，以模型驱动图纸
系统的核心思路非常清晰：参数化建模 → 自动化出图。
工程师只需输入设计参数，系统自动完成三维建模，再从三维模型中自动投影生成全套二维施工图纸。一旦参数发生变化，只需重新执行，模型和图纸全部自动更新。
六步走通完整设计流程
整个结构图设计流程分为六个步骤，环环相扣，一气呵成：
第一步：管片环尺寸

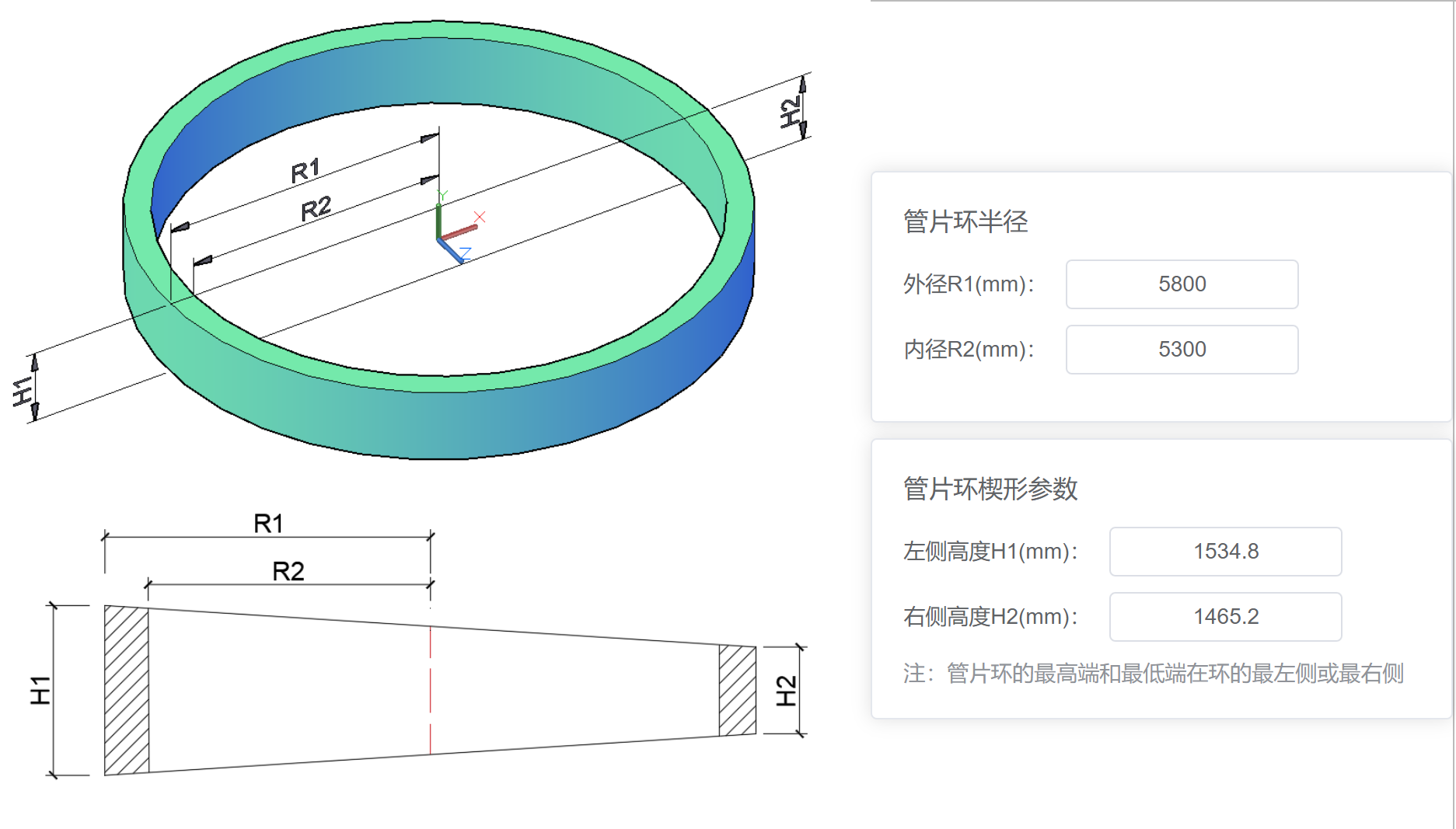

在管片环尺寸界面中，设定四个核心参数：
- R1（外环半径）：管片环的外环半径
- R2（内环半径）：管片环的内环半径
- H1（左侧环高）：管片环最左侧的环高
- H2（右侧环高）：管片环最右侧的环高，楔形量 = |H1 - H2|
输入完成后，系统立即生成管片环的三维模型。支持直线环（H1 = H2）和楔形环（H1 ≠ H2）两种类型，满足直线段和转弯段的不同需求。
第二步：管片分块

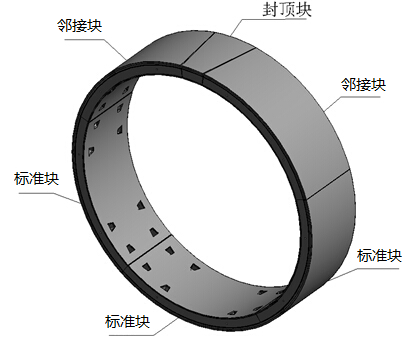

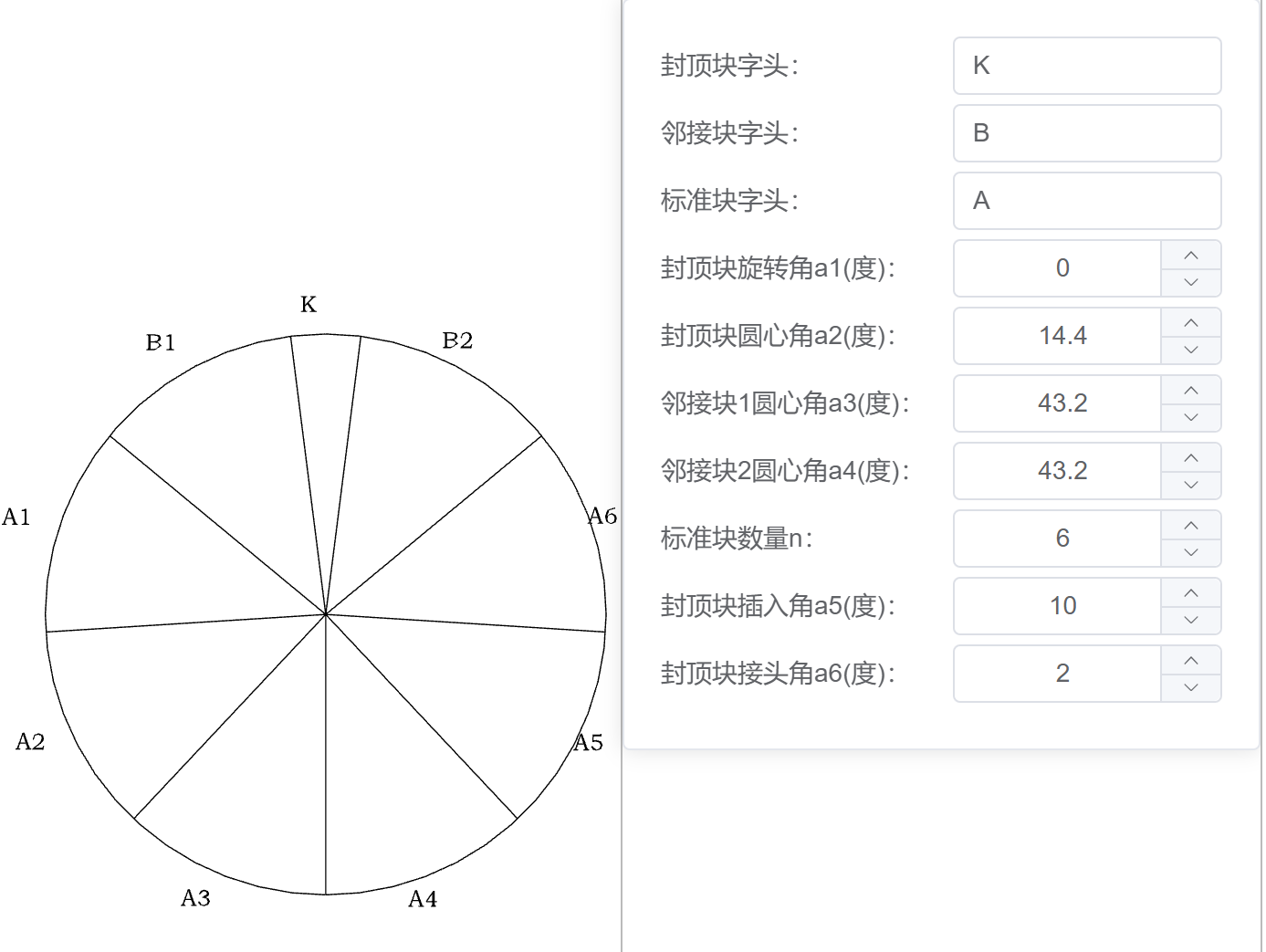

根据设计要求将管片环划分为封顶块（K块）、邻接块（B块）和标准块（A块），并设置各自圆心角和封顶块的插入角、接头角。系统自动计算各分块角度，确保总和等于 360°。
第三步：环缝设置

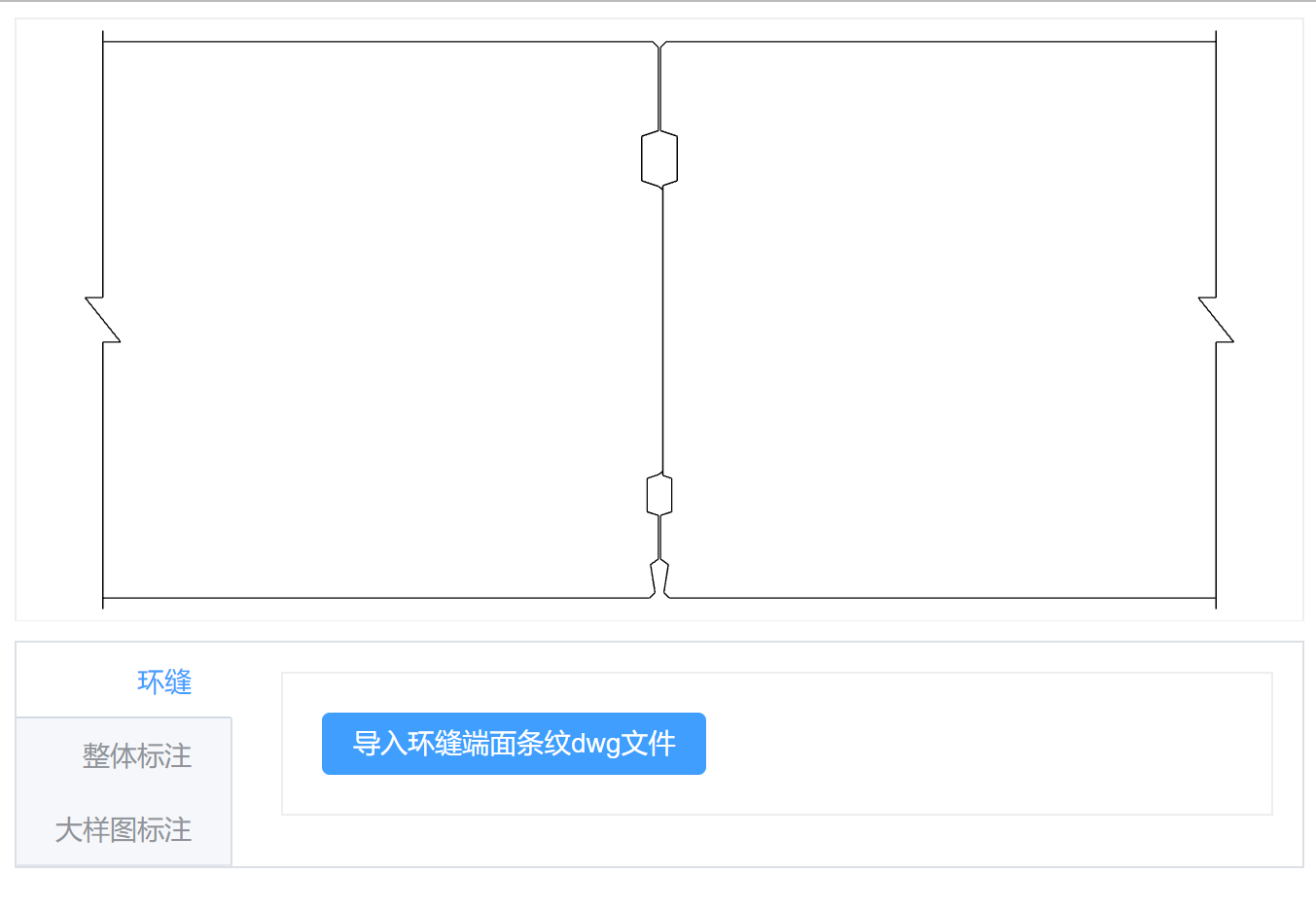

环缝是管片环与环之间的接缝面。系统采用自定义环缝切割条纹进行环缝切割，通过导入 DWG 格式的环缝端面条纹图形，自动提取数据并生成环缝。
软件算法充分考虑楔形量造成的环缝切割宽度变化，使得环缝与纵缝能够完美贯通——这正是同类软件中的技术难点。
第四步：纵缝设置

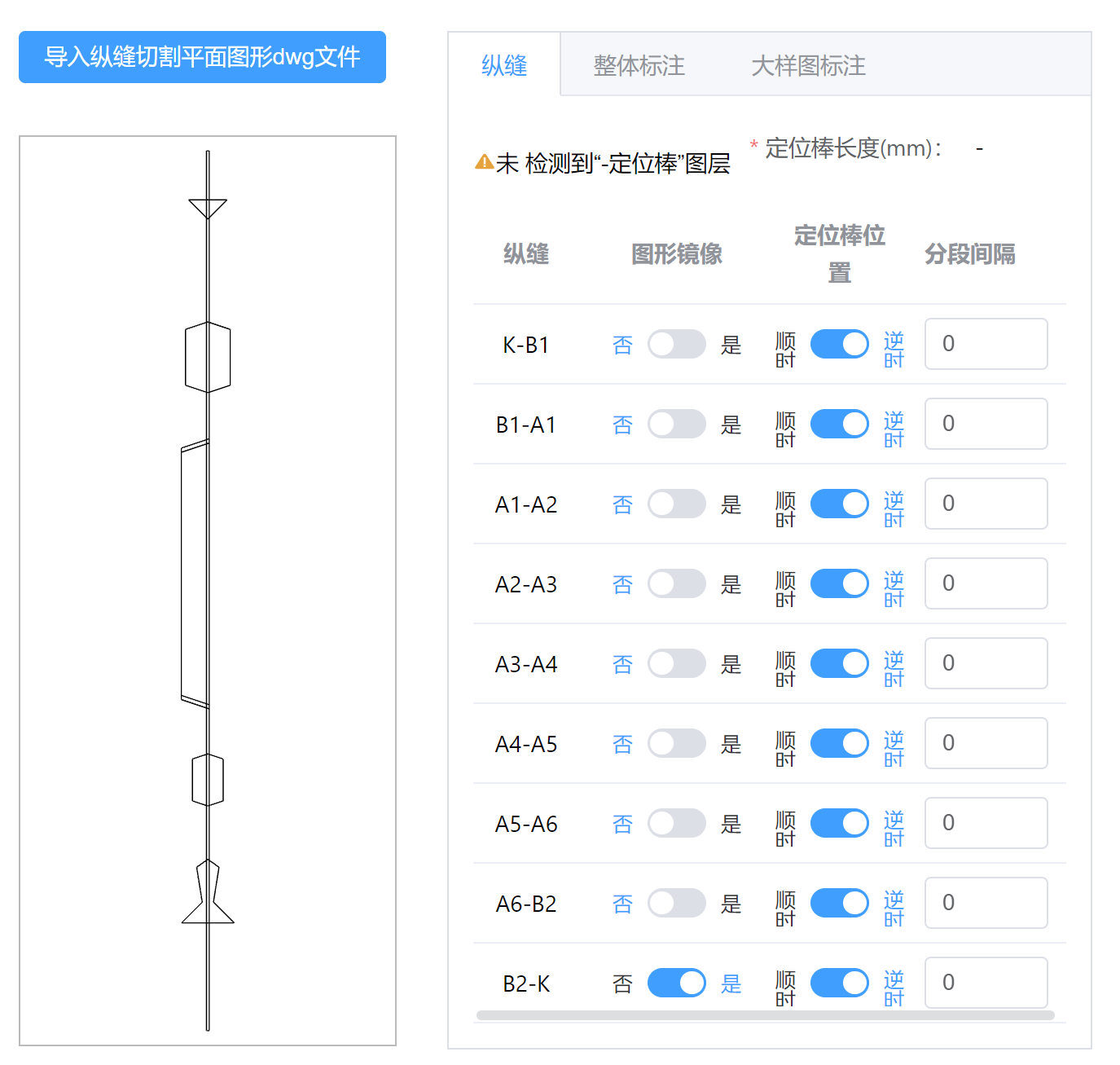

纵缝是同一环内各管片块之间的接缝面。通过导入 DWG 格式的纵缝切割平面图形，系统按图层名称自动识别不同类型的切割操作：
- 以 “-” 开头的图层：闭合多段线拉伸为实体后从管片块中减去，形成接缝断面
- 以 “右+” 开头的图层：闭合多段线拉伸为实体后与右侧管片块合并，用于生成凸榫
第五步：螺栓及预埋件布置

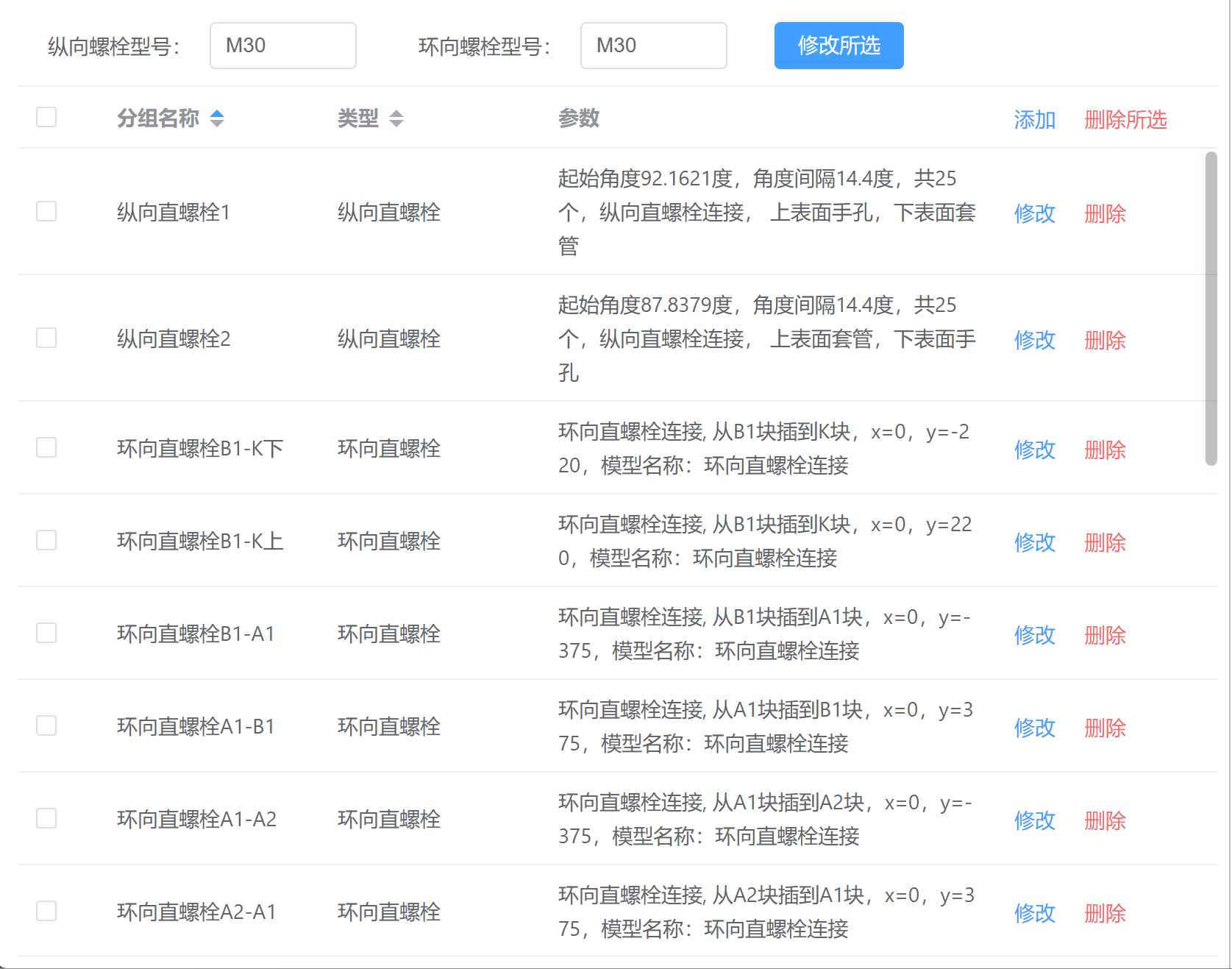

管片之间的连接需要大量螺栓和预埋件。系统支持全类型参数化布置：
- 四种螺栓类型：纵向直螺栓、环向直螺栓、纵向弯螺栓、环向弯螺栓
- 多种预埋件：注浆孔、拼装定位孔、吊装孔等
- 连接件与定位件：快速连接件、点状凹凸榫、剪力销等
每种类型都支持起始角度、间隔角度、数量等参数化批量布置，一次设置，全环生效。
第六步：一键成图

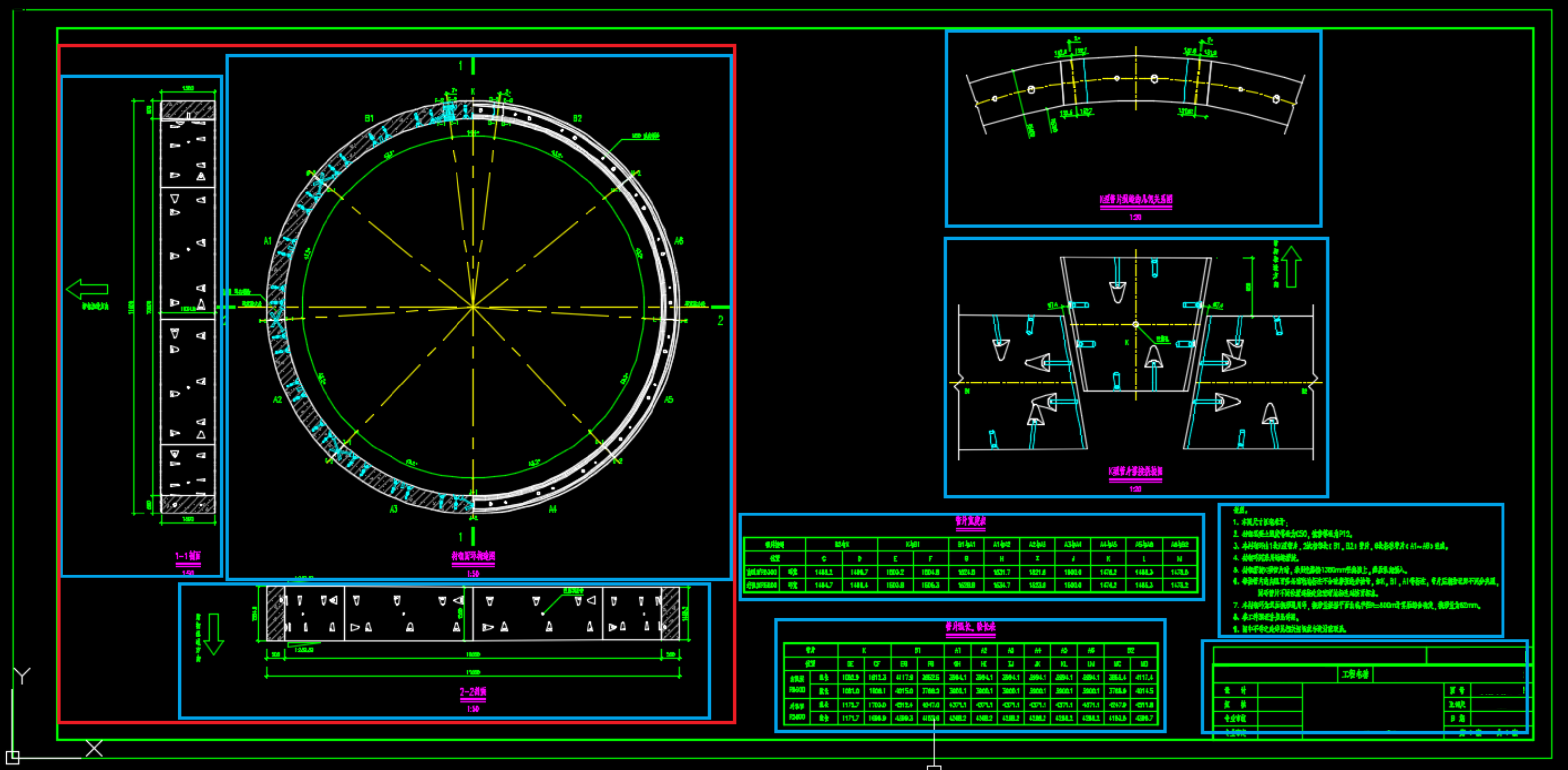

完成三维建模后，无须逐个绘制图纸，点击**「一键成图」**，系统自动生成全部结构施工图纸：

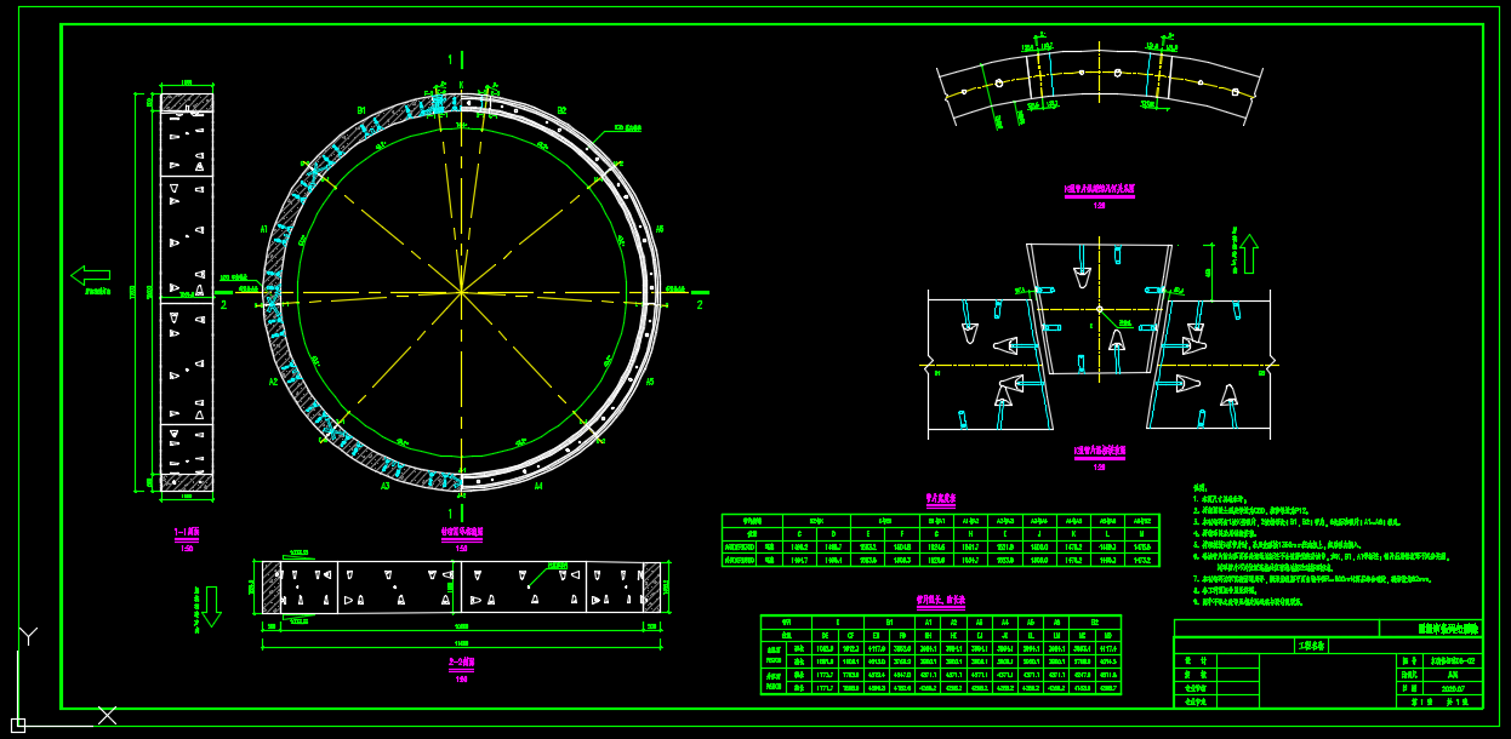

- 衬砌圆环构造图：展示整环管片的构造组成，含分块编号、螺栓布置、接缝示意
- 管片结构图：每个分块一张，含展开图、配筋图、预埋件定位等完整信息
- 管片接缝构造图：展示环缝与纵缝的断面构造细节，含整体标注和节点大样图
- 螺栓手孔构造图：展示螺栓孔、手孔等细部构造
所有图纸自动排版、插入图框，输出为标准的 DWG 格式文件。
参数变了怎么办？重新点一下就行
这是系统最让人省心的地方，也是参数化设计的核心价值所在。
假设甲方需要将楔形量从 40mm 调整为 50mm，或者增加一个标准块。在传统流程下，这意味着大量图纸需要逐一修改，工作量几乎等于重做一遍。
但在本系统中，只需修改对应的参数，重新执行「一键成图」，所有三维模型和二维图纸自动更新。整个过程从原来的数天甚至数周，缩短到几十分钟。
平台兼容：AutoCAD + 中望CAD 双支持
系统基于 CAD 平台开发，支持 AutoCAD 2013 及以上版本和中望 CAD，满足国产化替代需求。输入输出均采用标准 DWG 格式，与现有设计流程无缝衔接。
技术架构：结构图模块 + 钢筋模块
系统由两大核心模块组成：
- 结构图设计模块：负责从参数到三维模型再到结构施工图纸的全流程
- 钢筋图设计模块：在结构模型基础上，完成 22 种钢筋的自动布置与钢筋图生成（详见《22 种钢筋自动配筋》专题）
两个模块共享统一的项目数据模型，结构图模块输出的模型数据可直接导入钢筋模块，避免重复录入，确保数据一致。
适用场景
- 盾构隧道工程：地铁、公路、铁路、水利等各类盾构隧道
- 管片生产：为管片模具设计和生产提供精确图纸
- 设计院：提高设计效率，缩短设计周期
- 施工单位：校核设计图纸，优化施工方案
实际效果：从一个项目说起
以一个典型的地铁区间项目为例（外径 6.2m，6 分块设计）：
| 环节 | 传统方式 | 使用本系统 |
|---|---|---|
| 三维建模 | 2~3 天 | 约 30 分钟 |
| 结构图纸 | 5~10 天 | 约 5 分钟（一键生成） |
| 参数变更 | 3~5 天（大量返工） | 约 30 分钟（重新生成） |
| 图纸一致性 | 依赖人工审核 | 系统自动保证 |
效率提升不是 20%、30%，而是数十倍甚至上百倍的质的飞跃。
立即体验
八叉树盾构管片设计系统已成功应用于多个实际工程项目，覆盖各种不同直径、环宽、厚度、楔形量的盾构隧道圆形管片设计需求。
欢迎访问八叉树官网了解更多功能，或联系我们申请试用！
本文配图均来自八叉树盾构管片设计系统真实界面截图
下一篇预告：《22 种钢筋自动配筋：主筋智能弯起避让孔洞》—— 看钢筋模块如何实现全类型钢筋的智能化自动排布
