24种钢筋自动配筋-主筋智能弯起避让孔洞
管片配筋有多繁琐？24 种钢筋类型，每种都要考虑间距、保护层、孔洞避让。现在，这一切都交给软件自动完成。
管片配筋，难在哪里？
如果你问一个管片设计师最头疼的是什么，排名前三的答案里一定有"画钢筋图"。
一个普通的盾构管片环，按设计规范要求，需要配置的钢筋多达 24 种——从内外弧面的通长主筋，到各个孔洞周围的螺旋筋和加强筋，再到接缝处的构造筋……种类繁多，排布复杂。
更麻烦的是，管片上遍布各种孔洞——螺栓孔、注浆孔、拼装定位孔、手孔、凹凸榫等。通长主筋在遇到这些孔洞时，必须弯起绕行，不能直接穿过。这意味着每根主筋的弯起位置、弯起角度、弯起方向都要根据具体的孔洞位置逐一计算。
传统方式下，光是完成一个分块的配筋图，一位资深工程师就要花上 3~5 天。如果是整环 6~8 个分块，光配筋一项就要耗费近一个月。
八叉树盾构管片设计系统的钢筋模块，正是为了终结这种低效的手工劳动。

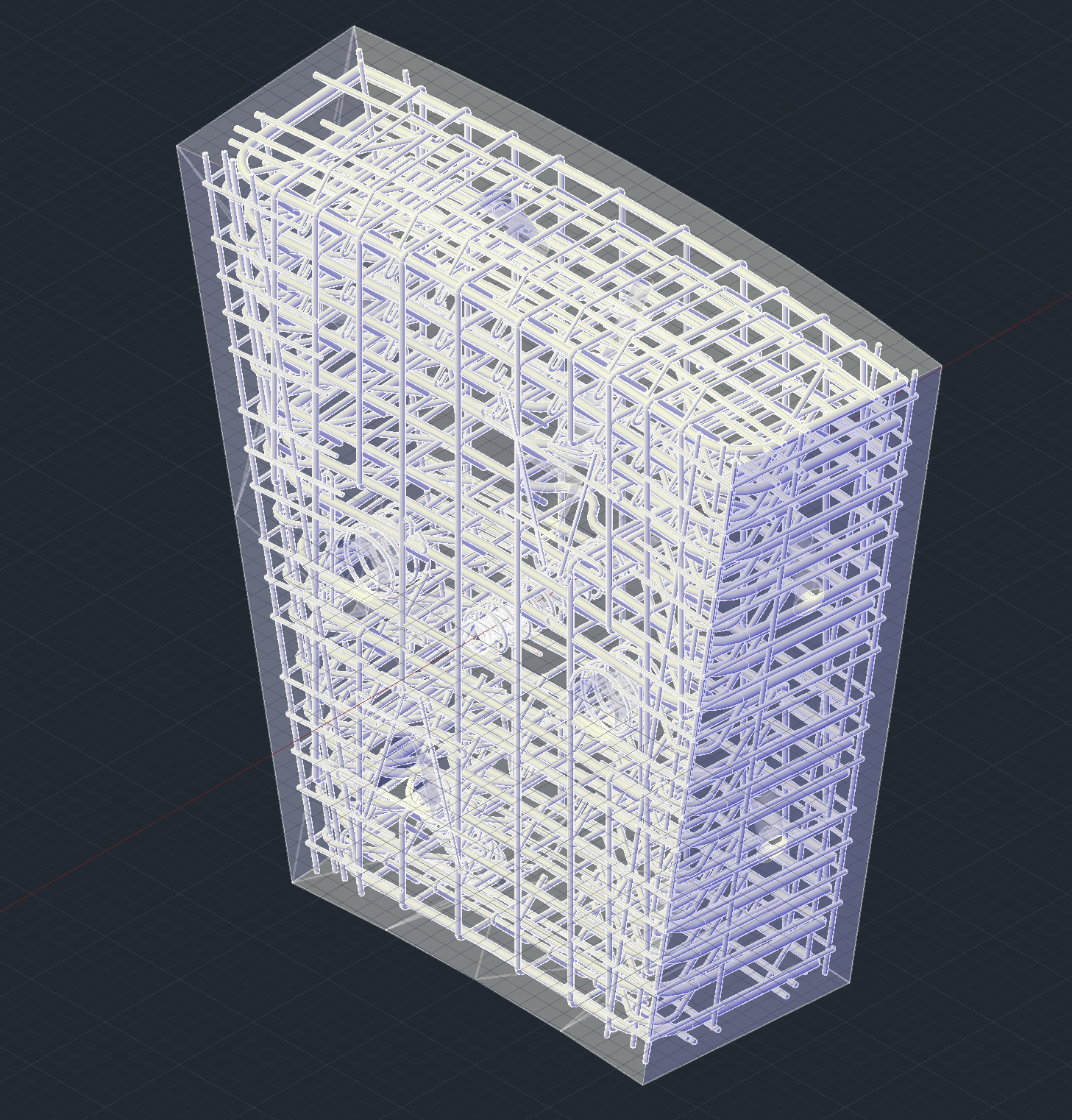

24 种钢筋，一键全部搞定

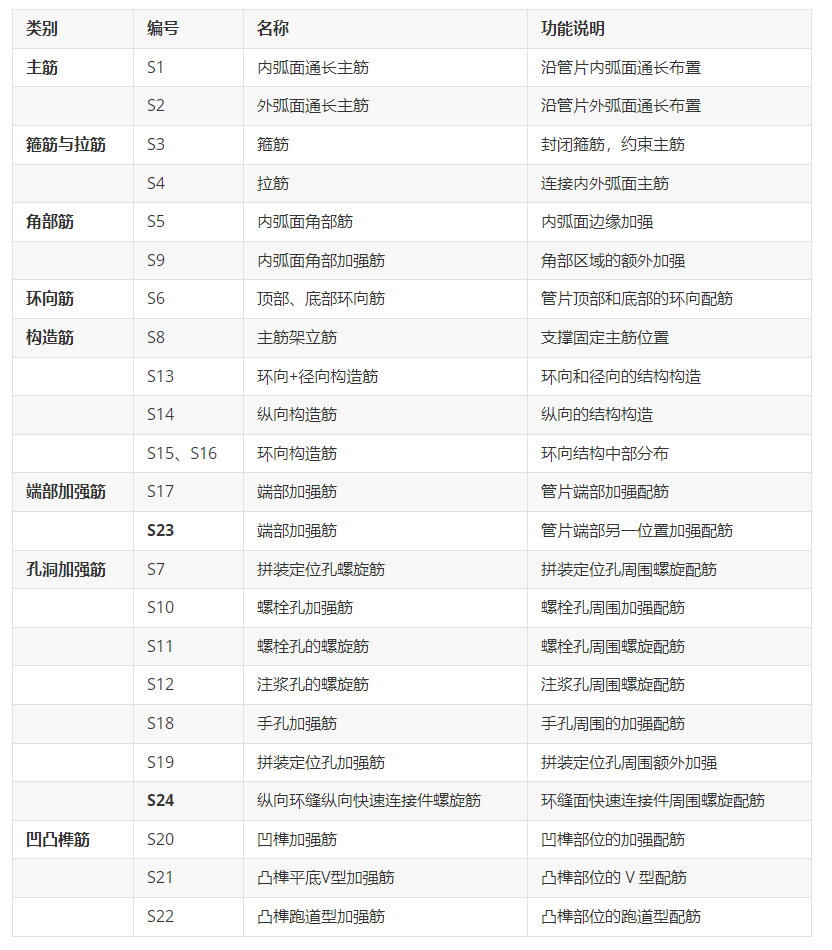

系统支持全部 24 种钢筋类型的自动布置，覆盖管片所有关键部位：
进入钢筋布置页面后，勾选要布置的钢筋种类，点击「开始布置」，系统自动完成全部选定钢筋的排布。

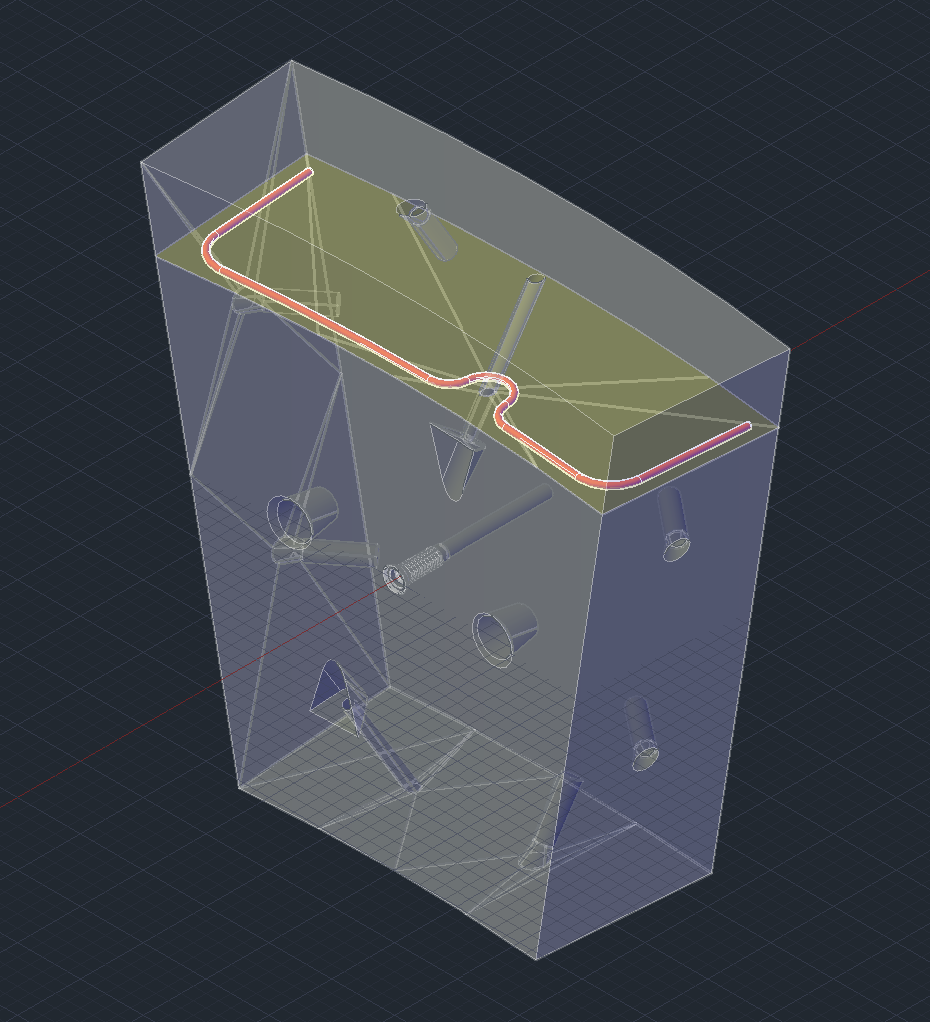

核心亮点：主筋遇孔洞自动弯起
这是整个钢筋模块最体现技术含量的功能。

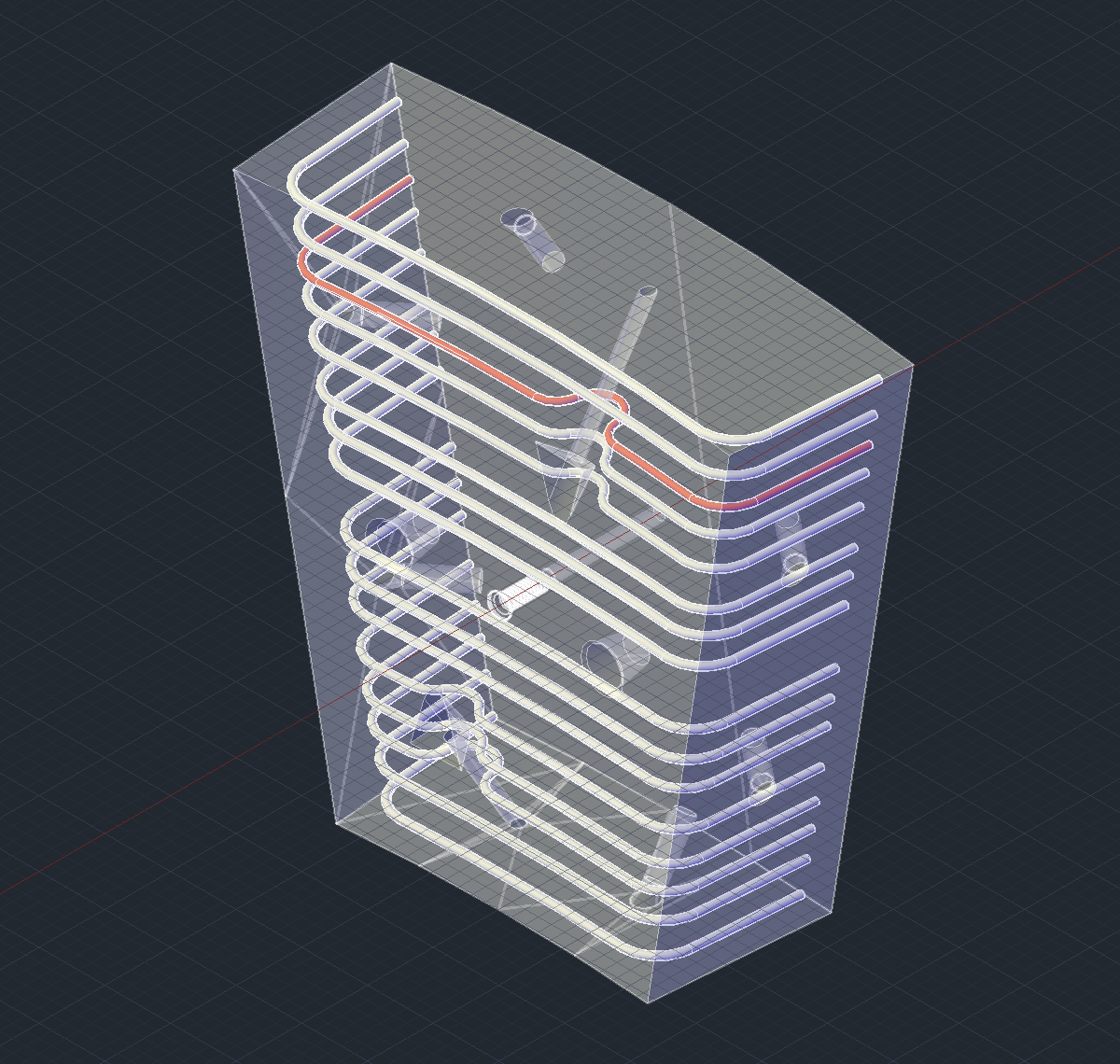

管片上密布着各式各样的孔洞——螺栓孔、注浆孔、手孔、拼装定位孔……通长主筋 S1 和 S2 在延伸过程中必然会与这些孔洞"撞车"。传统做法是工程师逐根判断、逐根计算弯起位置，费时费力还容易遗漏。
系统的处理方式则是全自动智能弯起：
- 自动识别孔洞位置：系统读取结构模块中建立的三维模型，获取所有孔洞的空间位置和几何尺寸
- 计算钢筋与孔洞的交点：对每根主筋，自动计算其延伸路径上遇到的每一个孔洞
- 生成弯起方案：根据孔洞尺寸和位置，自动确定弯起点、弯起高度、弯起角度
- 生成弯曲钢筋：输出完整的弯曲钢筋三维模型，确保钢筋与孔洞无碰撞
整个过程完全自动化，无需人工干预。从数百根主筋到上千个孔洞，全部由算法自动处理。

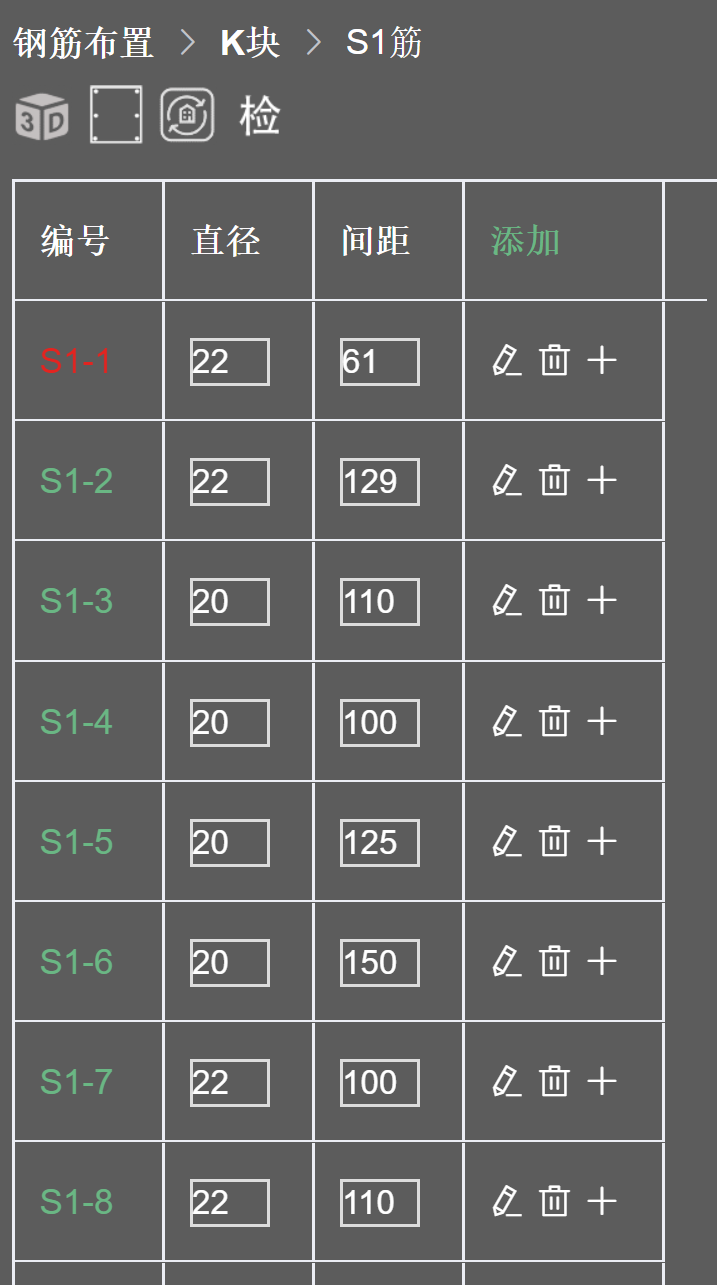

参数联动：改一个数，全部自动刷新
钢筋布置完成后，如果你需要调整参数——比如改变主筋直径、调整箍筋间距、修改保护层厚度——不需要重新配筋。
直接在参数面板中修改对应的数值，三维模型和二维图形实时联动更新。
可调整的参数包括：
- 直径、等级：钢筋的公称直径和强度等级
- 间距：钢筋之间的中心距
- 架立筋间距：S8 架立筋的布置间距
- 箍筋起始偏移：箍筋距混凝土表面的起始位置
- 弯钩方向：Z 向正向或反向弯钩
- 保护层厚度：各类钢筋到混凝土表面的最小距离

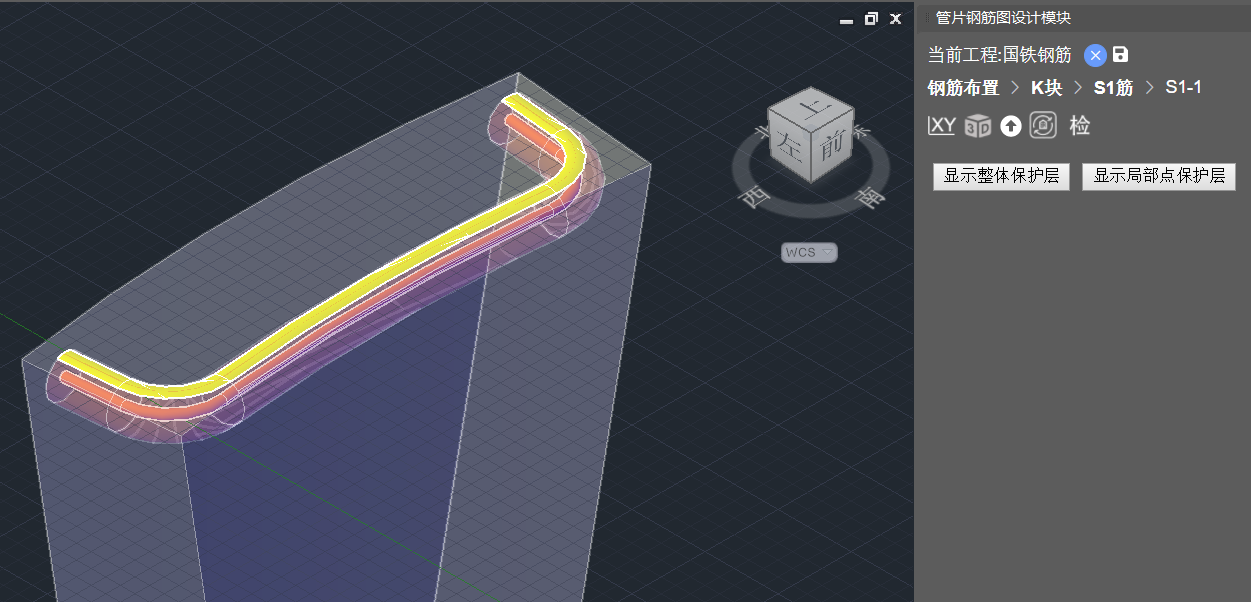

保护层厚度自动检测：多维度确保合规
保护层厚度是钢筋设计的关键指标，关系到结构的耐久性和安全性。人工检查保护层厚度非常困难——在二维图纸上很难直观判断三维空间中的距离关系。
系统的保护层检测功能解决了这个难题：
- 双重检测标准：对于 S1、S2 主筋，同时检测整体保护层（无孔洞模型）和局部点保护层（含手孔模型）两种标准。其余构造钢筋，检测混凝土保护层厚度。
- 三维可视化结果：检测结果直接在 CAD 三维模型中展示——红色透明体为保护层实体，黄色不透明体为不满足保护层要求的裸露部分。一眼就能看出哪里有问题。
- 精准定位：点击黄色不透明体，即可快速定位到问题钢筋，方便进行调整。

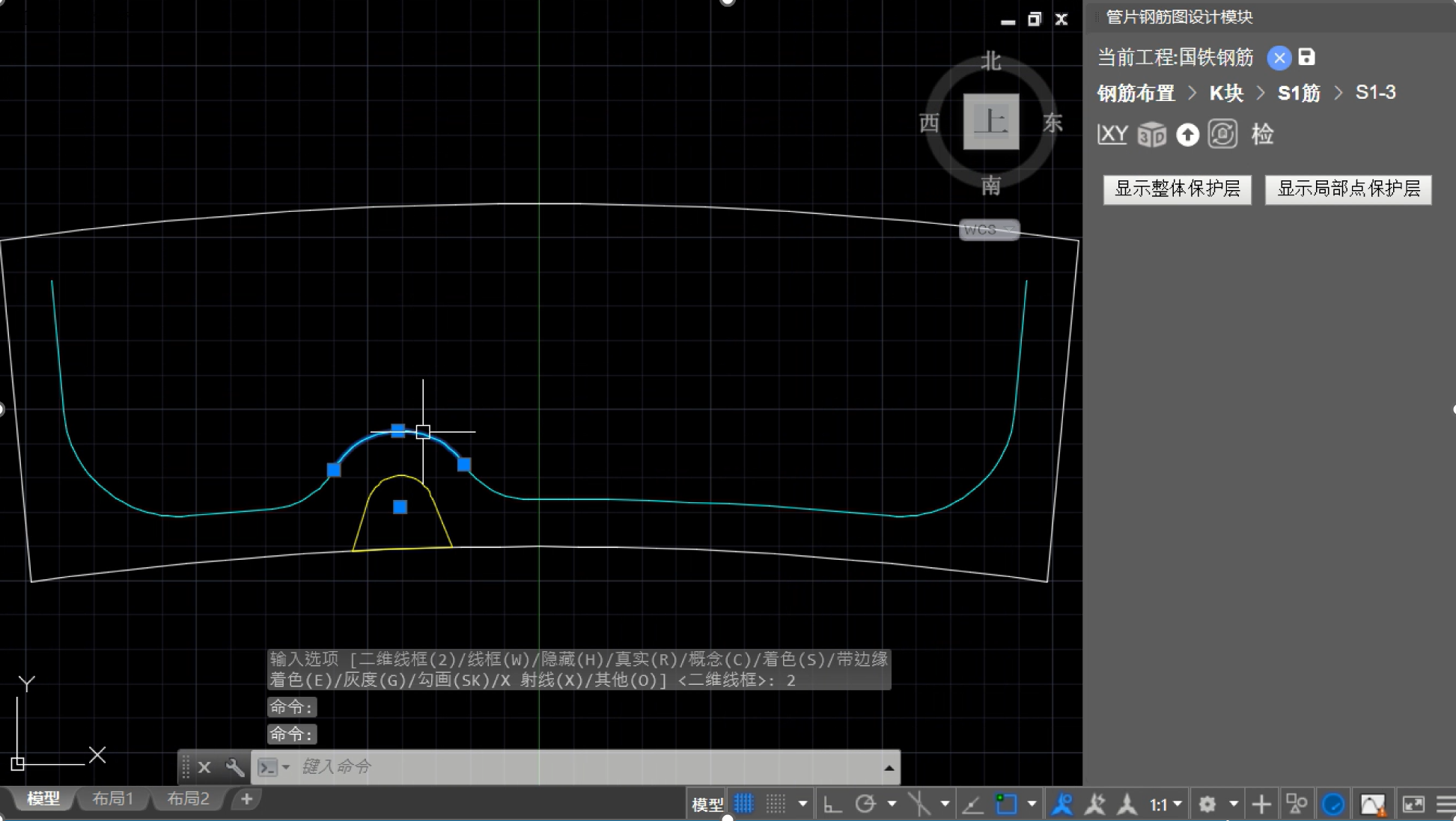

手动微调：既要自动化，也要灵活可控
自动化解决了 95% 的工作，但总有一些特殊节点需要人工干预。
系统为此提供了灵活的手动修改模式：进入钢筋曲线编辑状态后，在三维视图或二维端点视图（UVW 窗口）中，可以直接拖拽钢筋端部点，自由调整钢筋轨迹。支持 U、V、W 三个正交方向的端点视图，方便准确定位。

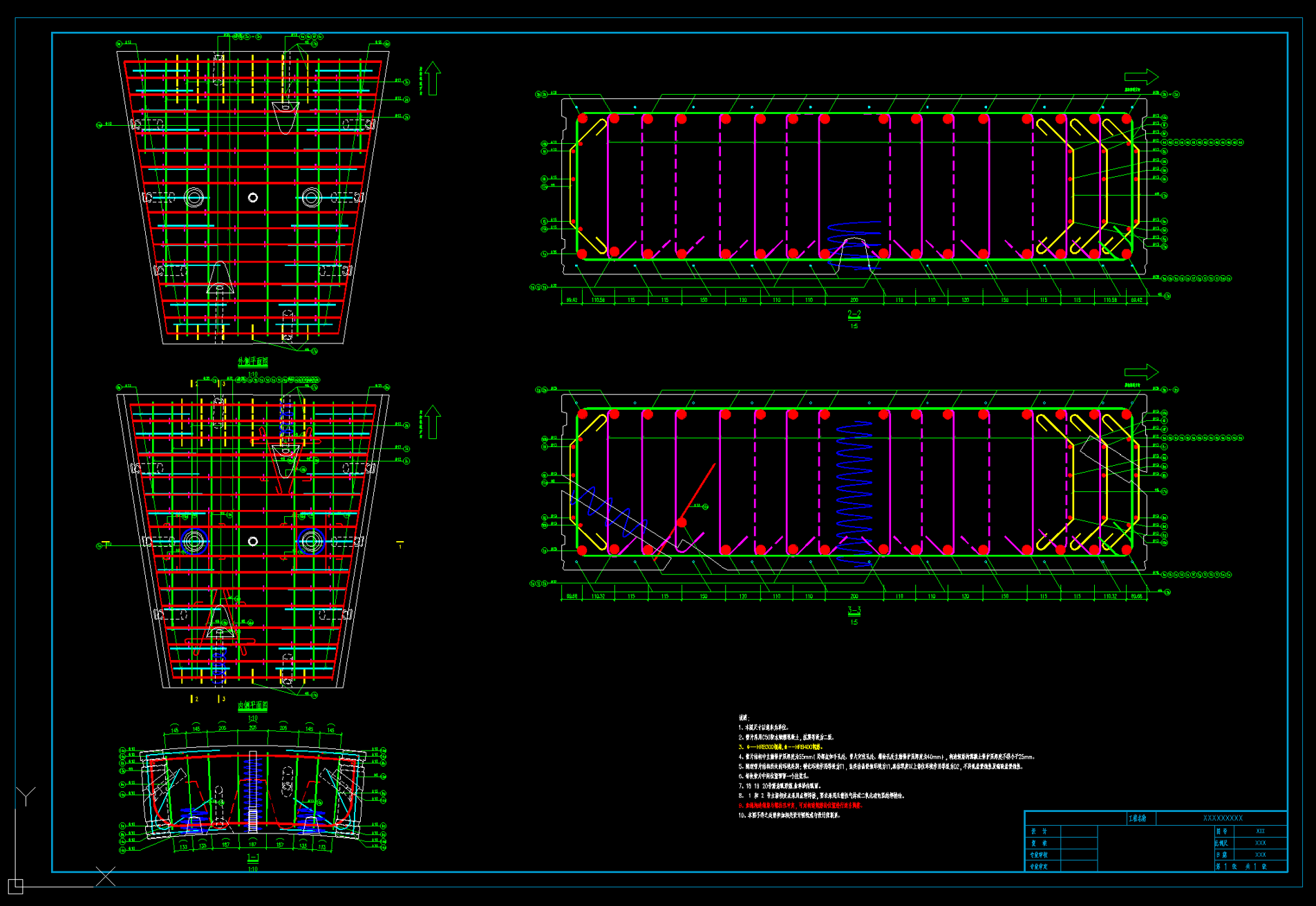

一键出钢筋图：图纸 + 剖面 + 钢筋表一步到位
布置完钢筋、完成检测和调整后，点击生成，系统自动为每个管片分块生成独立的钢筋图（.dwg 格式），包含：
- 钢筋平面图：完整的钢筋布局展示
- 多个剖面图：剖面位置由系统根据拼装定位孔和纵向螺栓位置自动确定
- 钢筋表：含编号、简图、直径、长度、根数、重量等完整统计信息
- 凹凸榫加强筋示意图：含凸榫平底 V 型加强筋和凸榫跑道型加强筋
与结构模块无缝衔接
钢筋模块与结构图设计模块共享统一的项目数据模型。在结构模块中建立的管片三维模型（含所有孔洞、接缝、预埋件信息），可以直接导入钢筋模块，无需任何重复输入。
结构模块修改了某个参数（如增加一个螺栓孔），钢筋模块重新执行布置即可自动适应新的模型。
实际效果

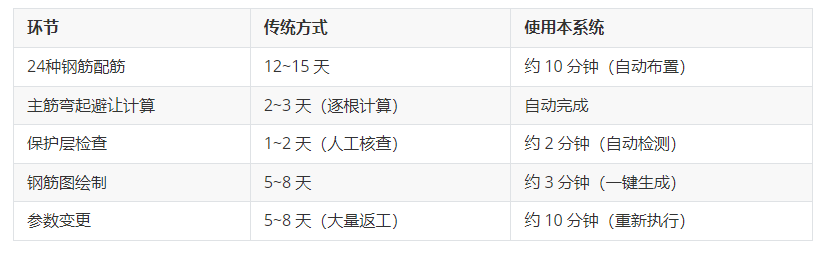

以实际项目数据对比：
单环配筋设计周期从 20~30 天压缩到不到 1 小时。
立即体验
八叉树盾构管片钢筋模块与结构图模块无缝配合，构成完整的管片设计解决方案。
欢迎访问八叉树官网了解更多功能，或联系我们申请试用！
本文配图均来自八叉树盾构管片设计系统真实界面截图
