盾构管片钢筋自动出图——内弧面主筋的手动弯起操作
盾构管片 2026年6月12日 Admin 13 阅读

盾构管片钢筋自动出图——内弧面主筋的手动弯起操作

深圳八叉树科技有限公司的盾构管片钢筋设计及自动出图软件，其内弧面主筋在遇到孔洞时会自动弯起。如果觉得自动弯起的效果不满意，或者遇到某些特殊情况，软件无法进行自动弯起时，可以进行手动弯起的操作。

以下是操作步骤示例。

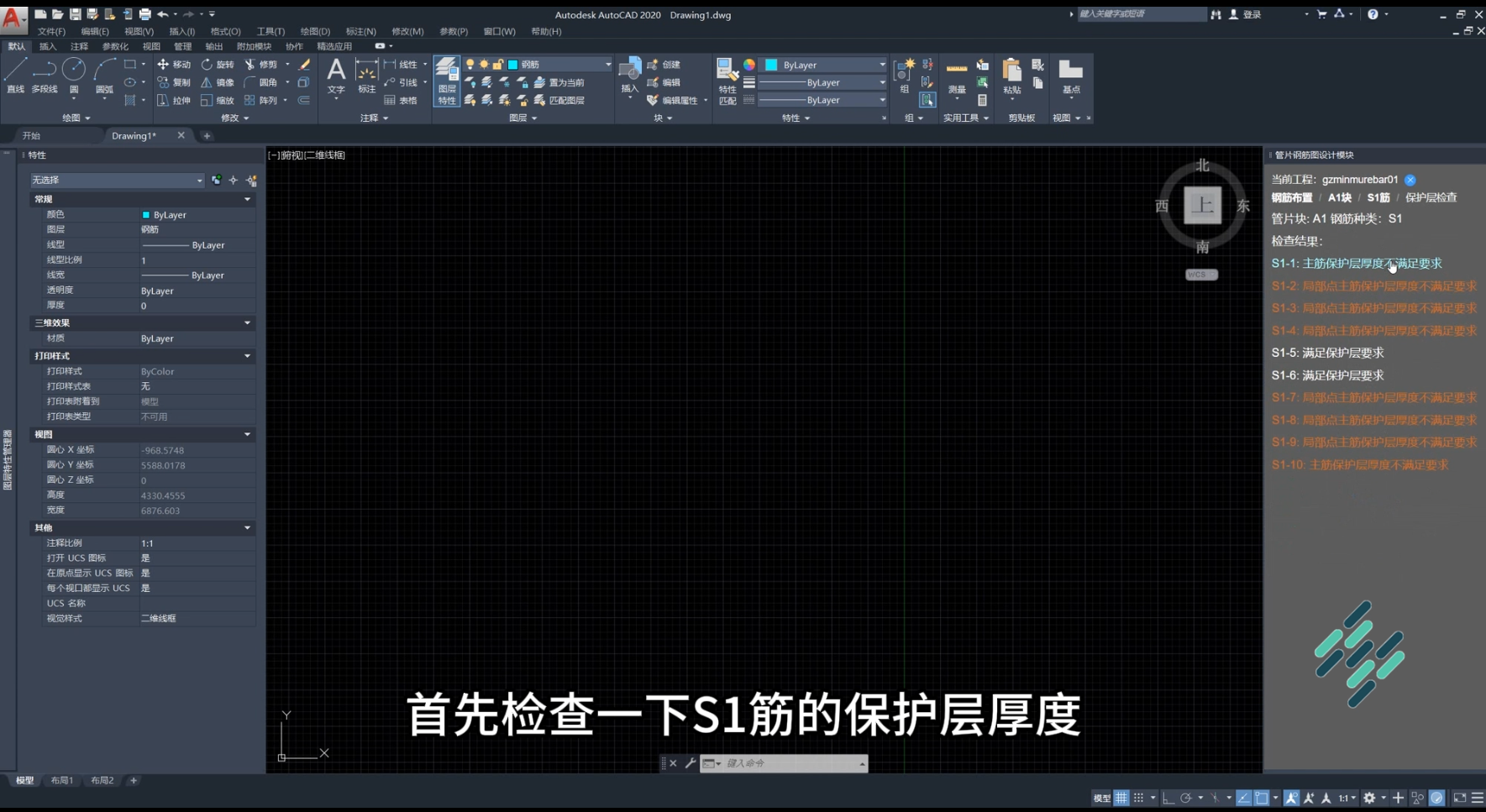

首先检查一下S1筋的保护层厚度

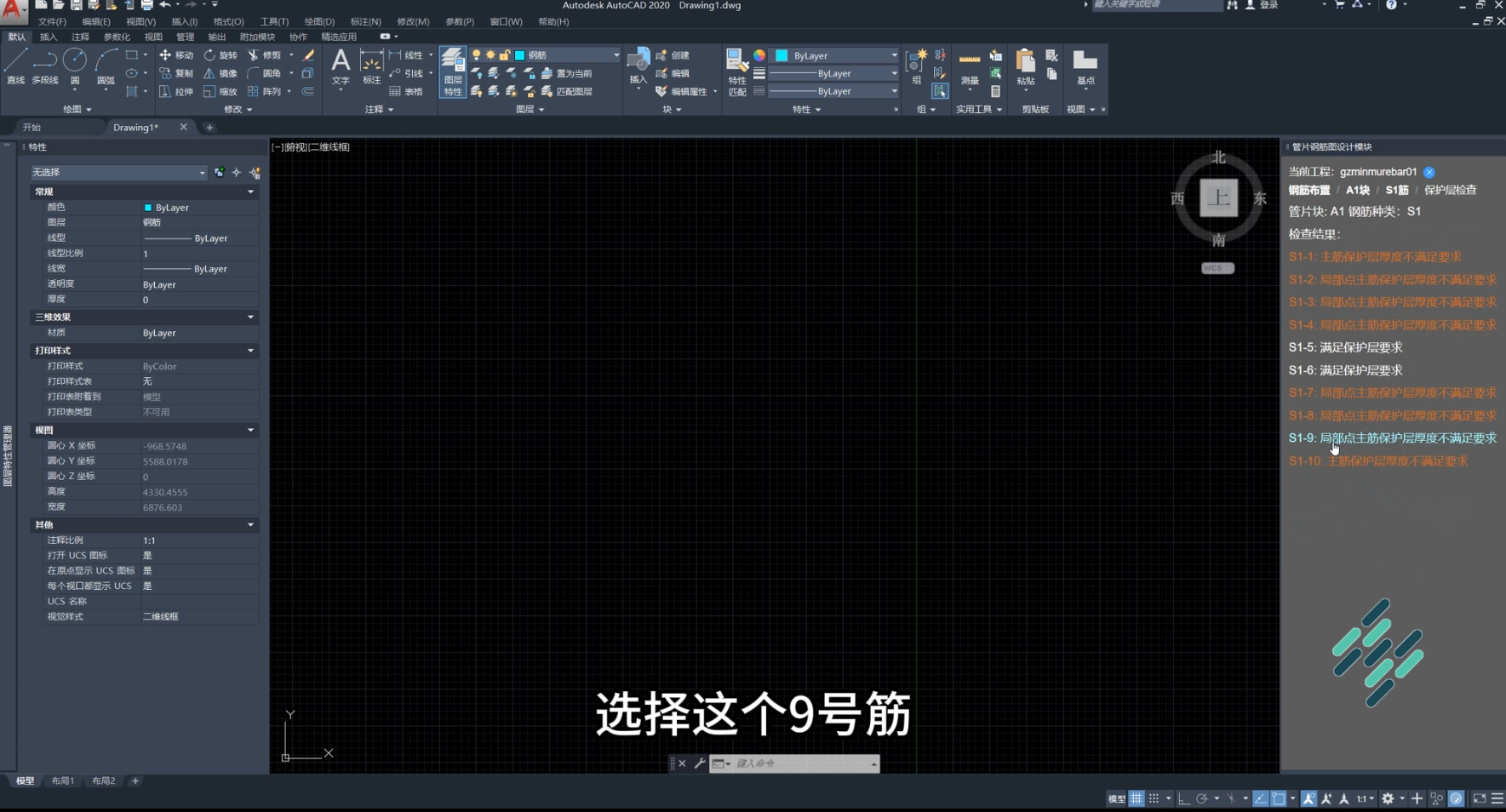

选择9号筋

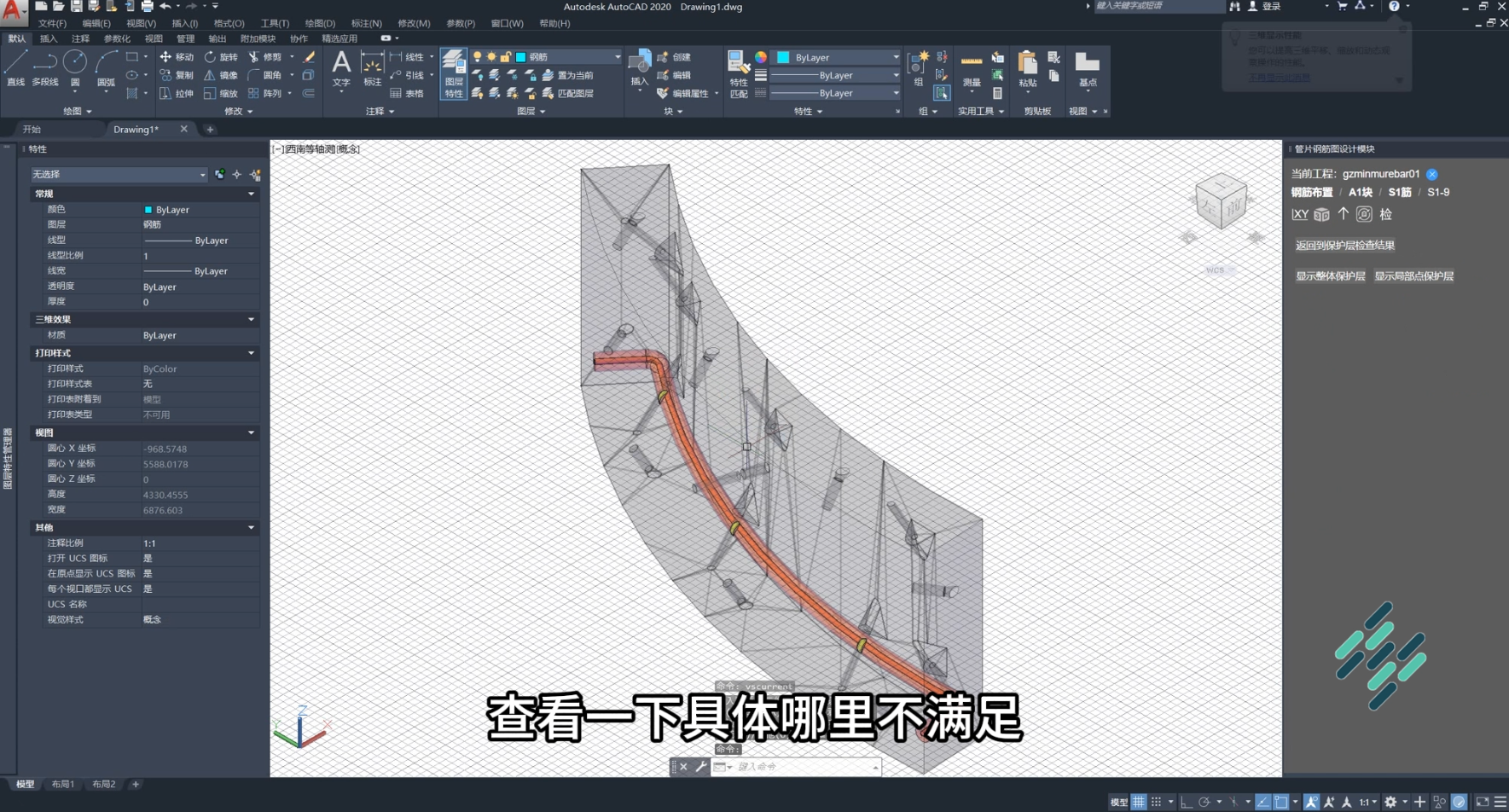

查看具体哪里不满足

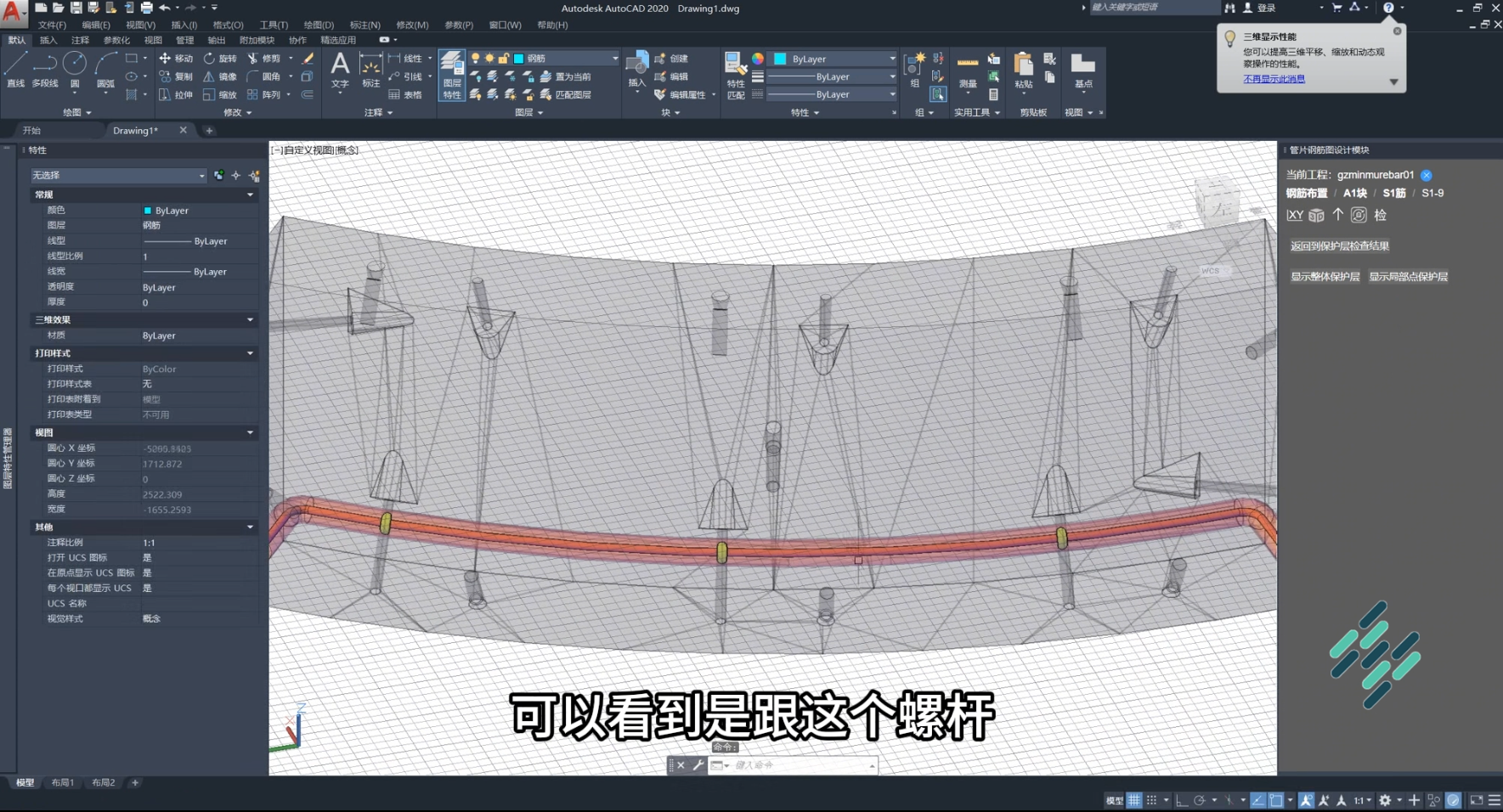

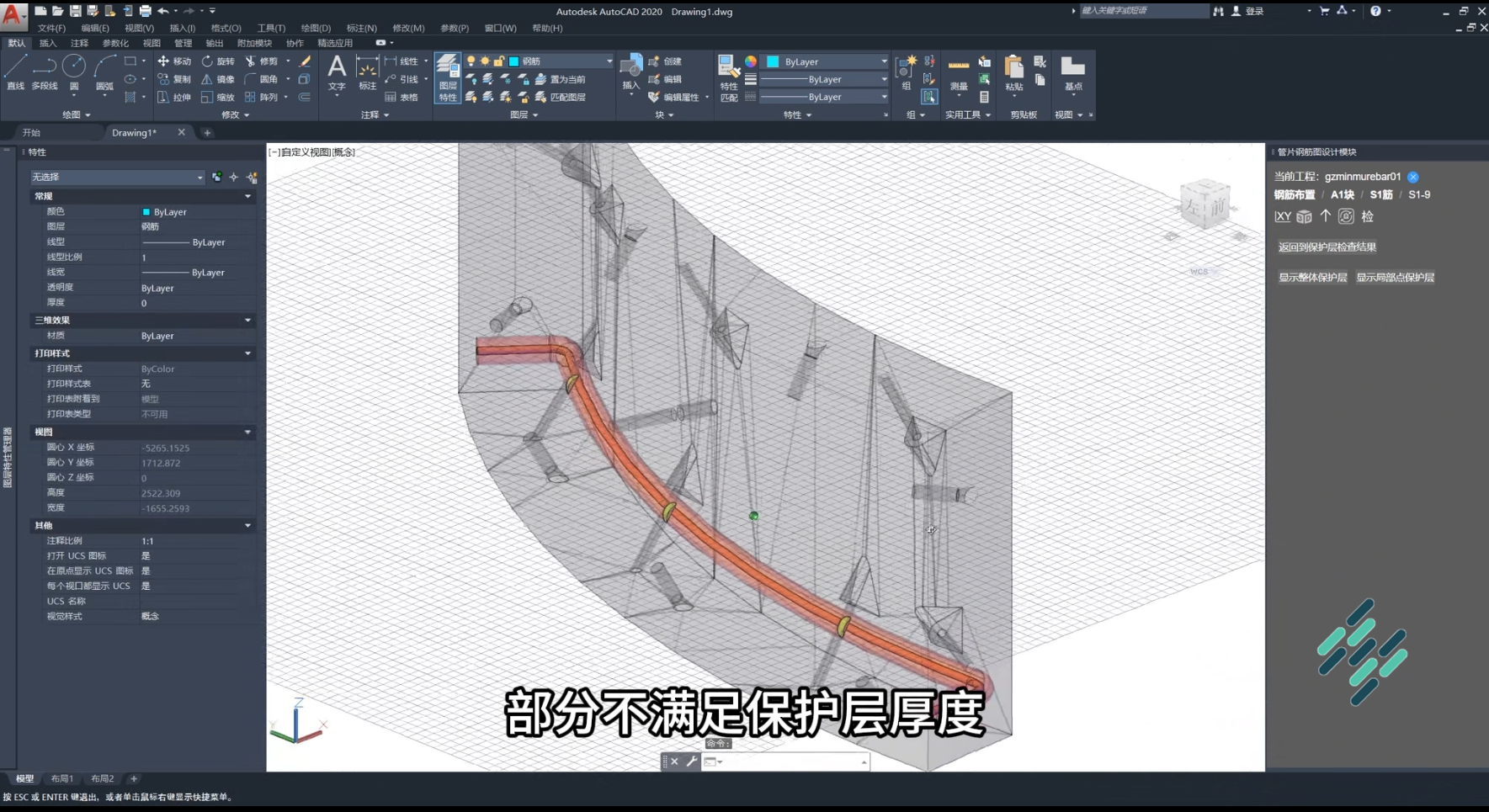

可以看到是螺杆部分不满足保护层厚度

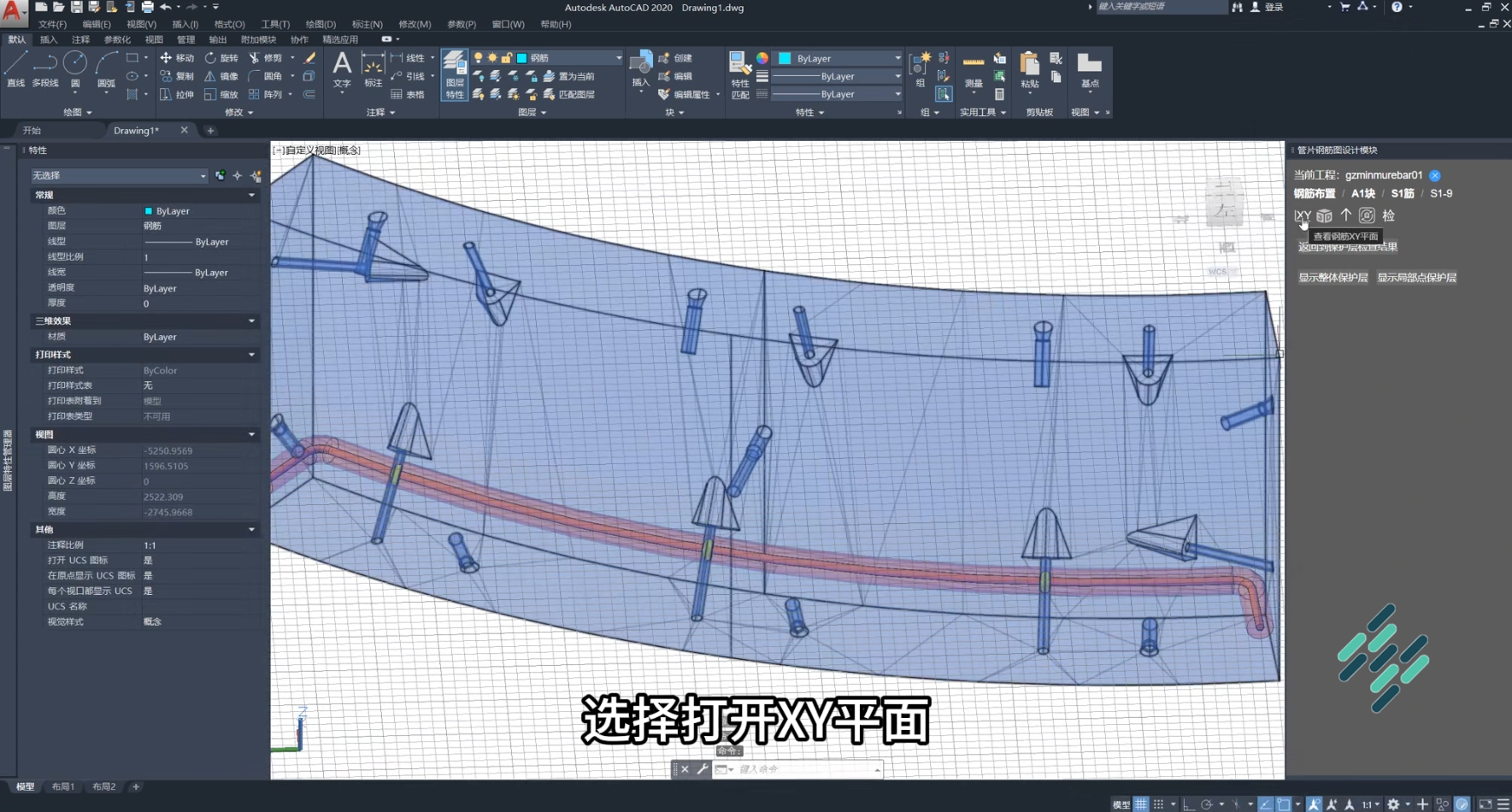

打开XY平面

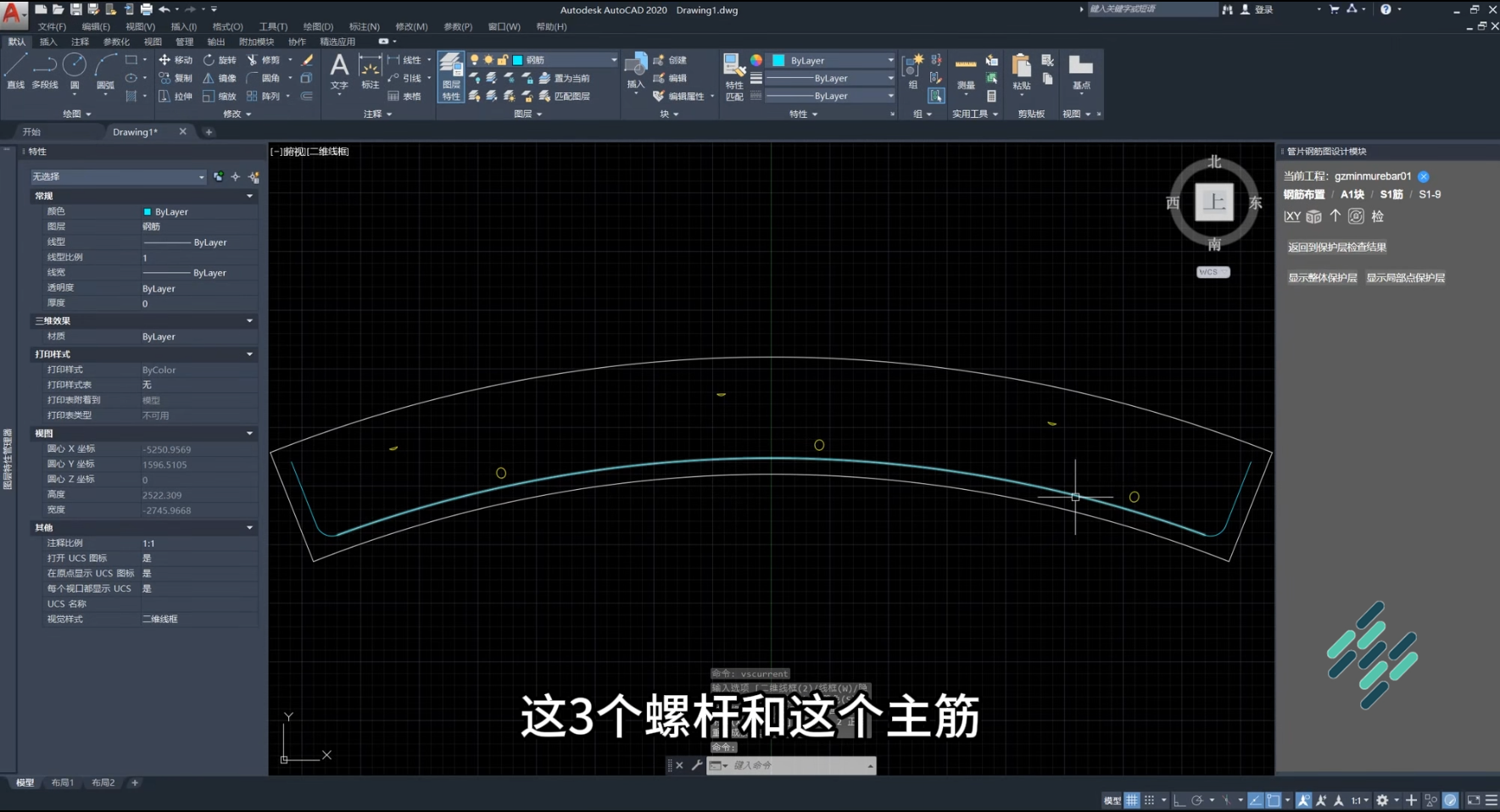

一共是这3个螺杆和这个主筋

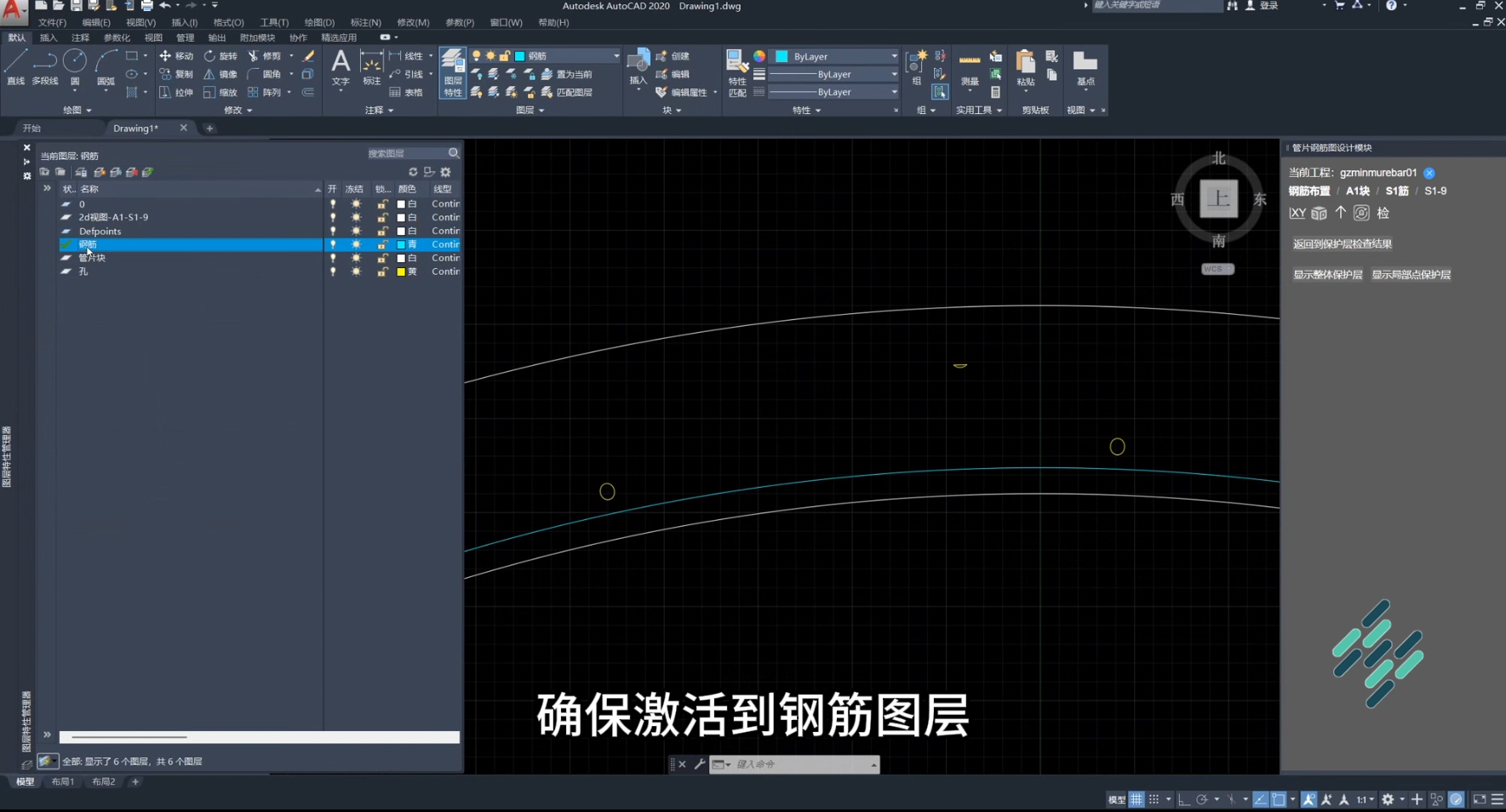

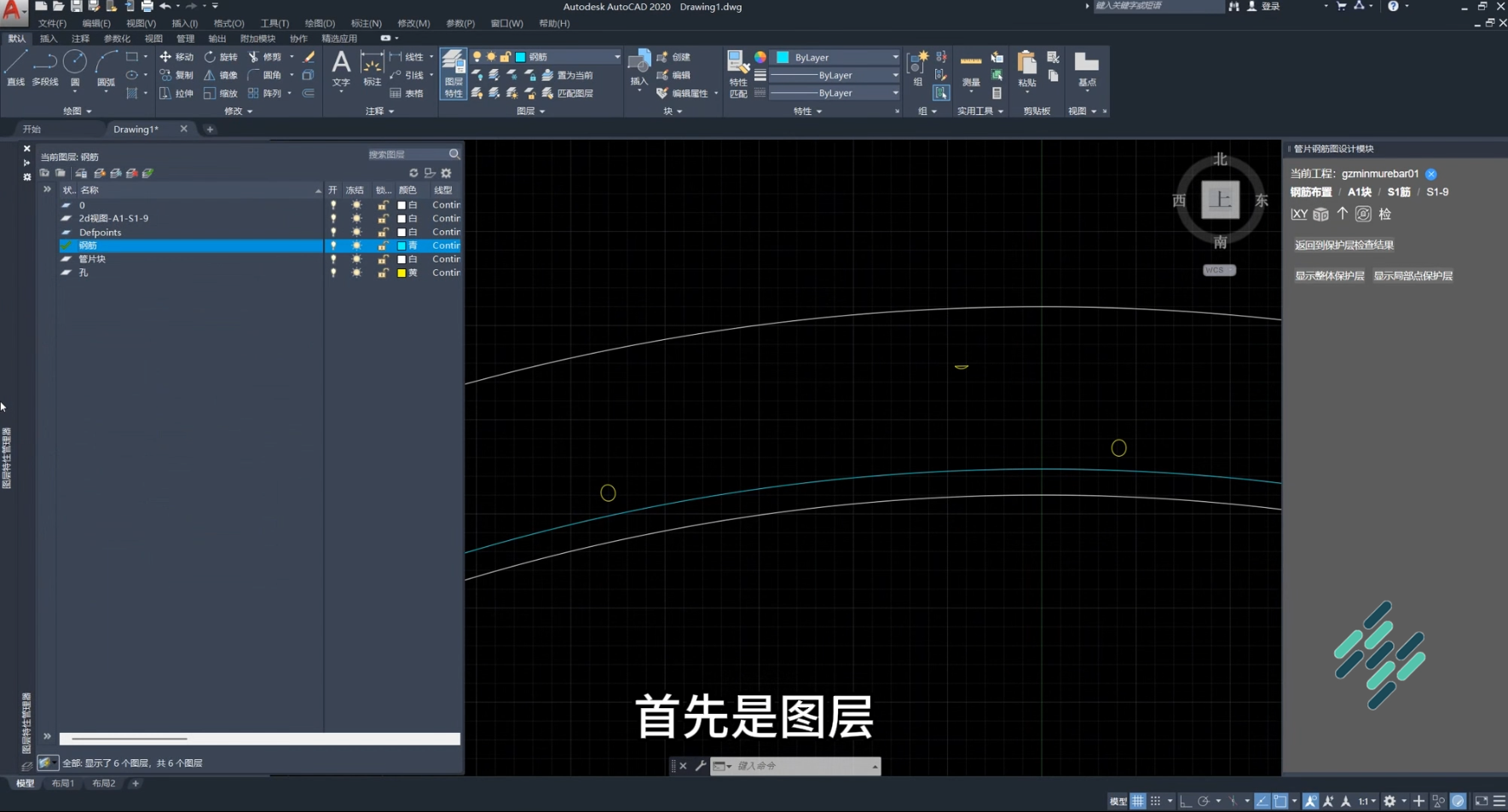

首先确保激活到钢筋图层

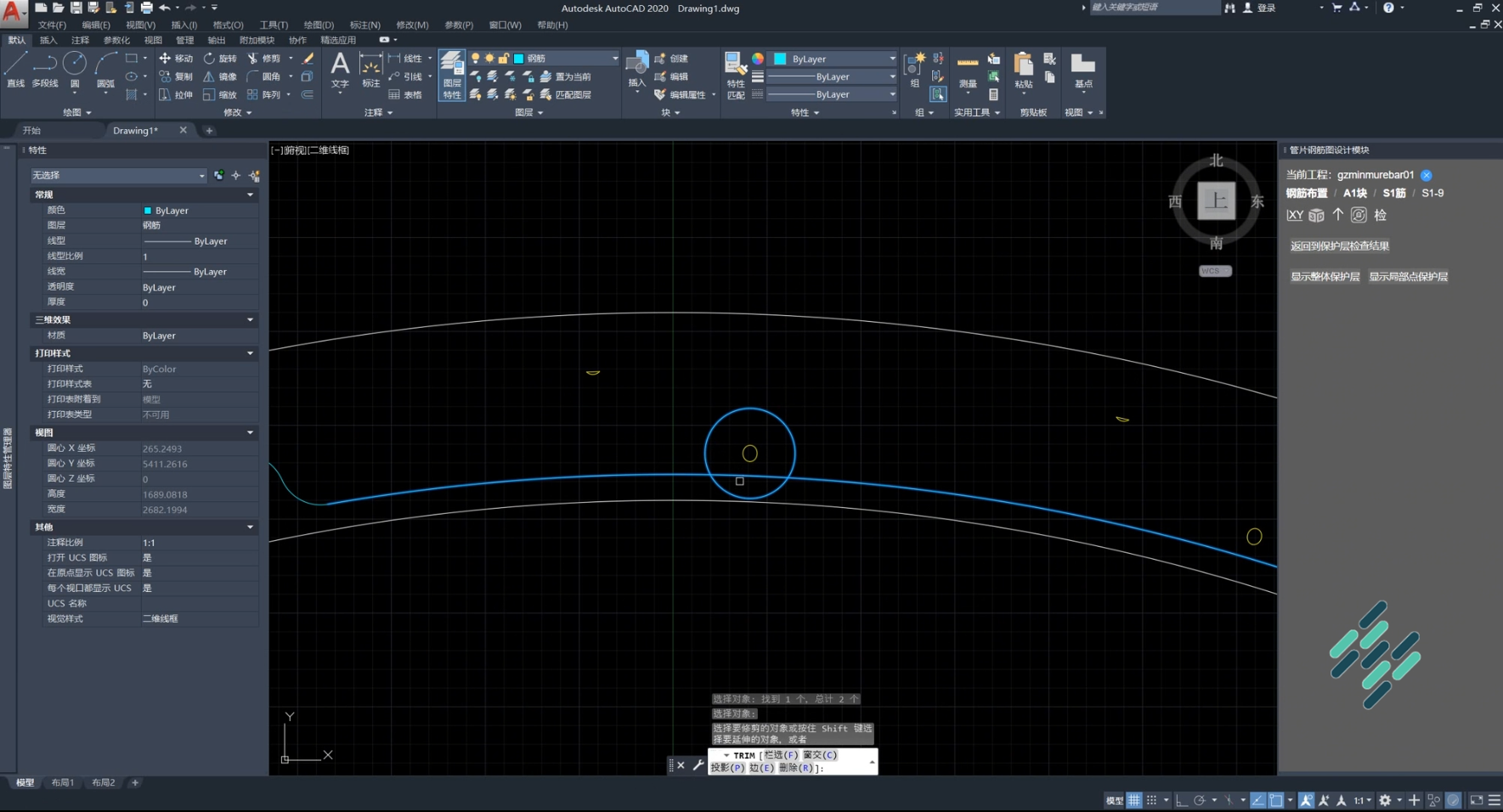

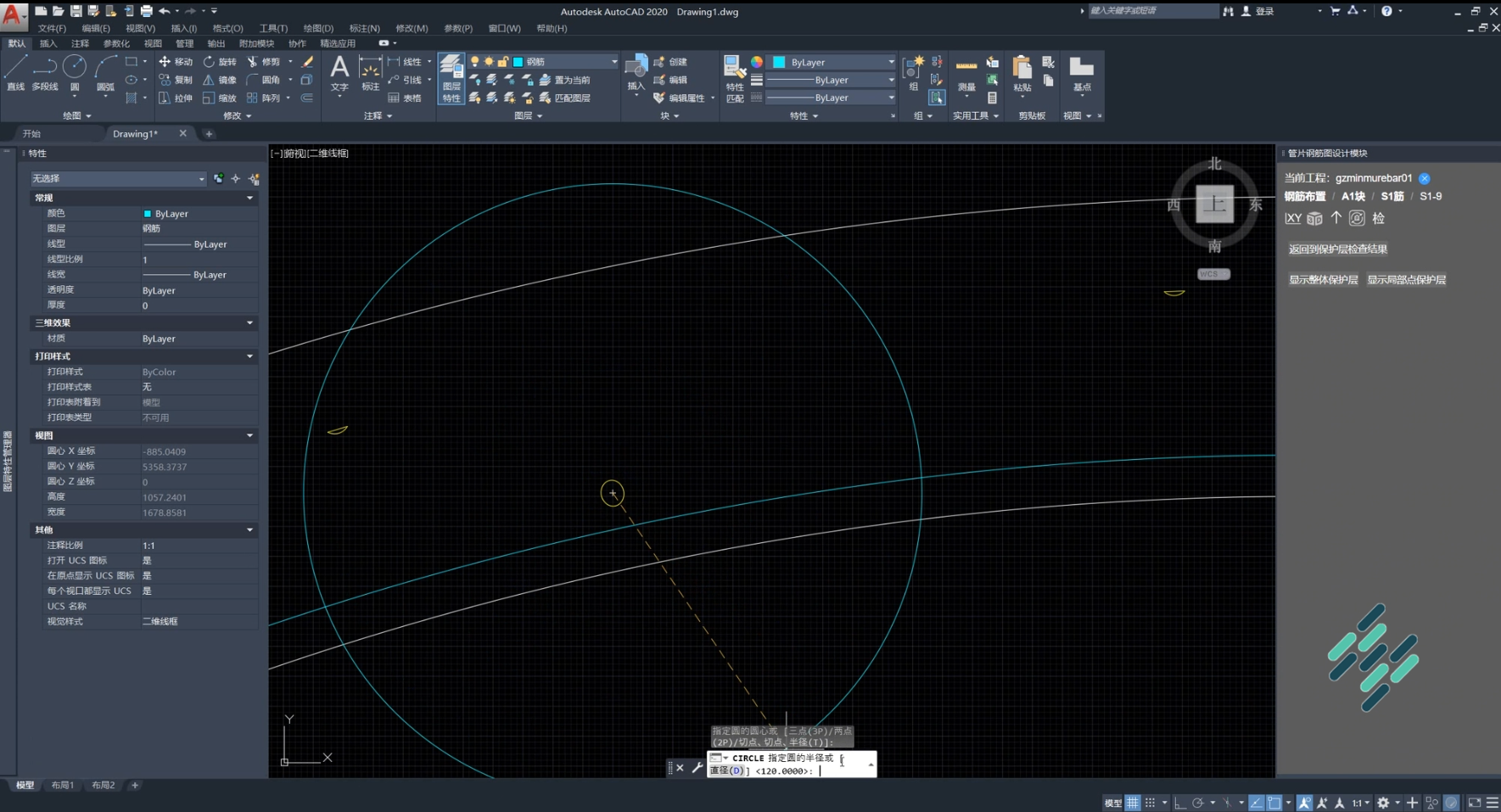

然后绘制一个圆

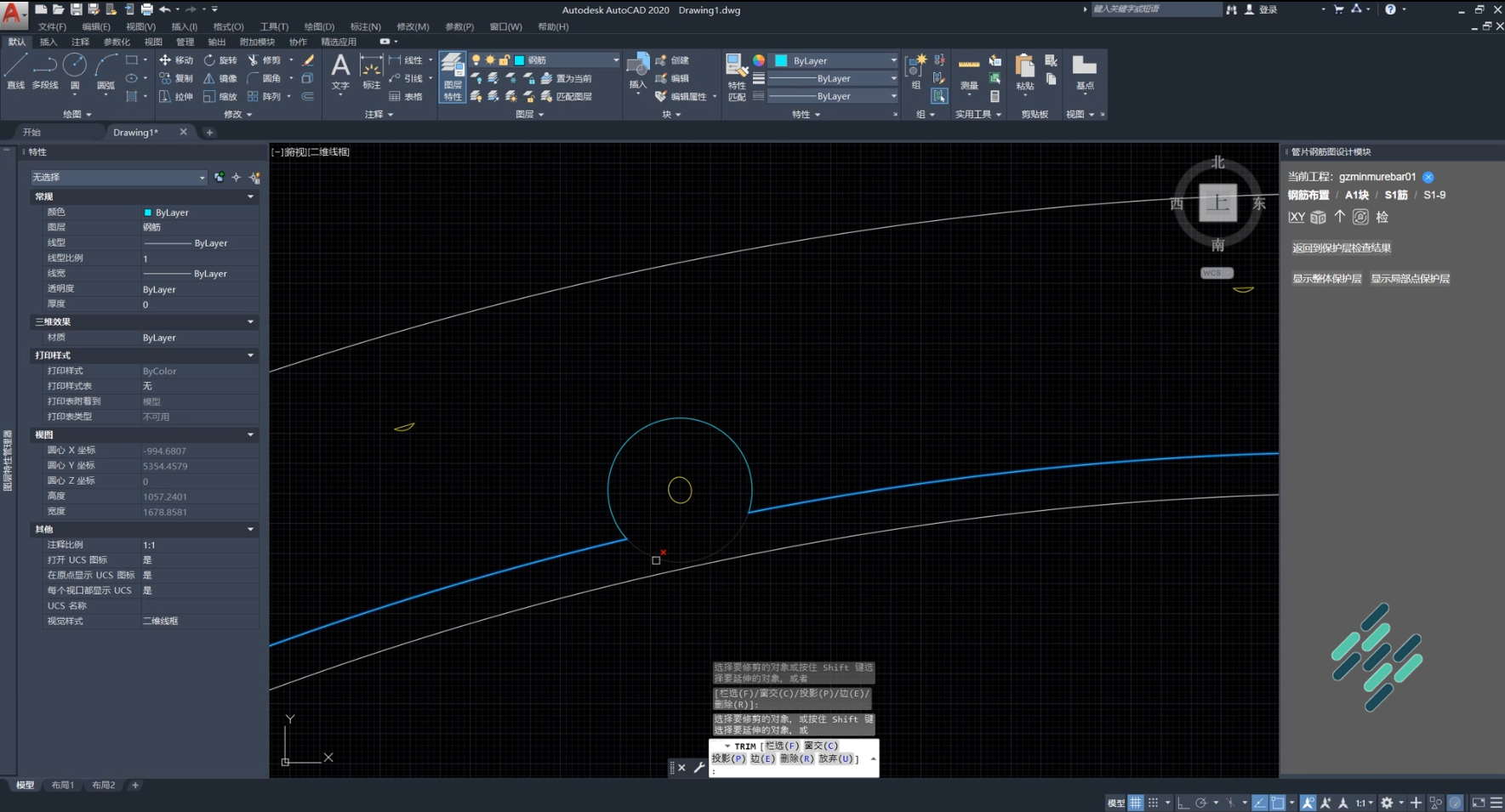

截掉多余部分的线

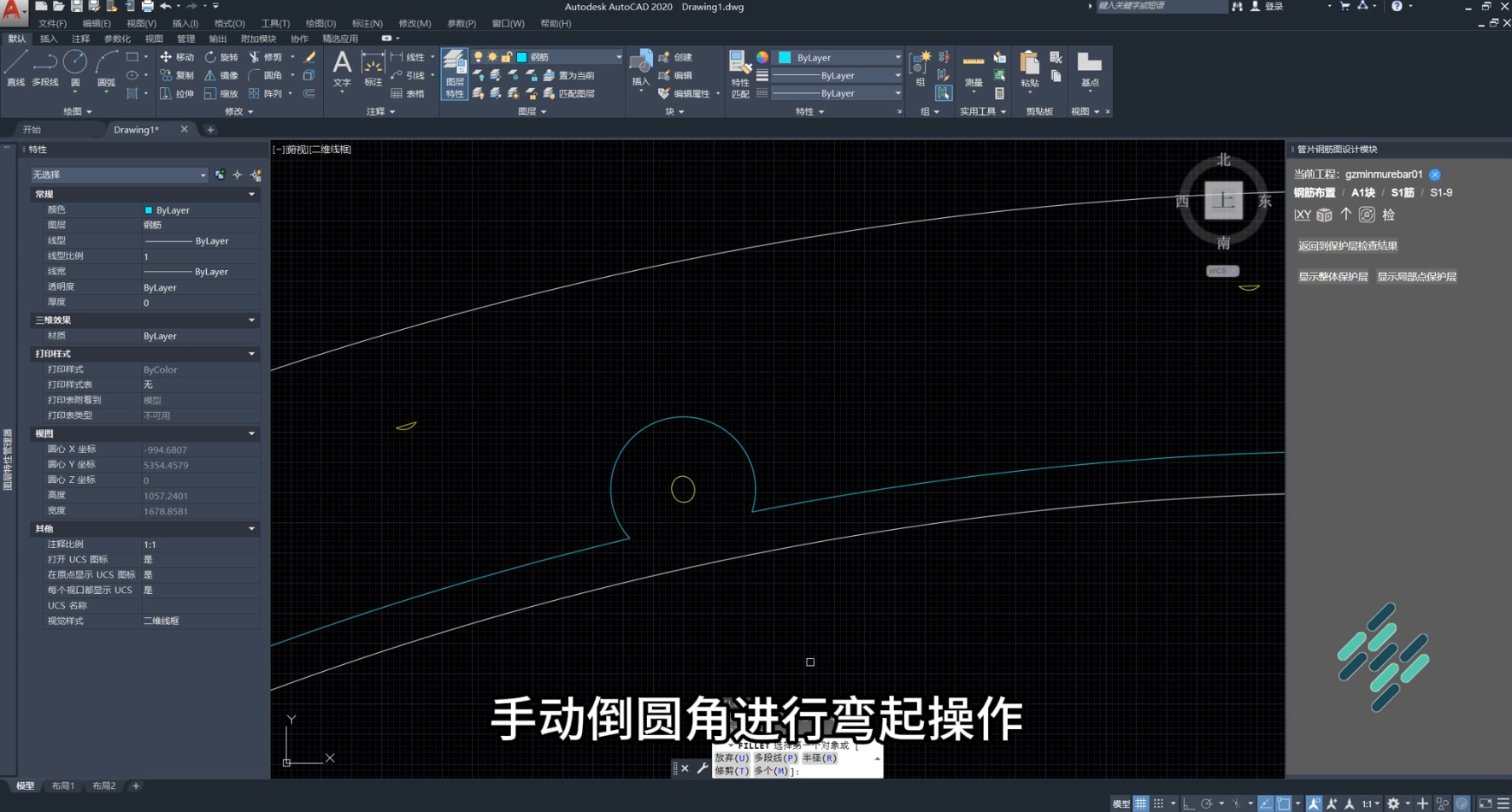

然后手动倒圆角进行弯起操作

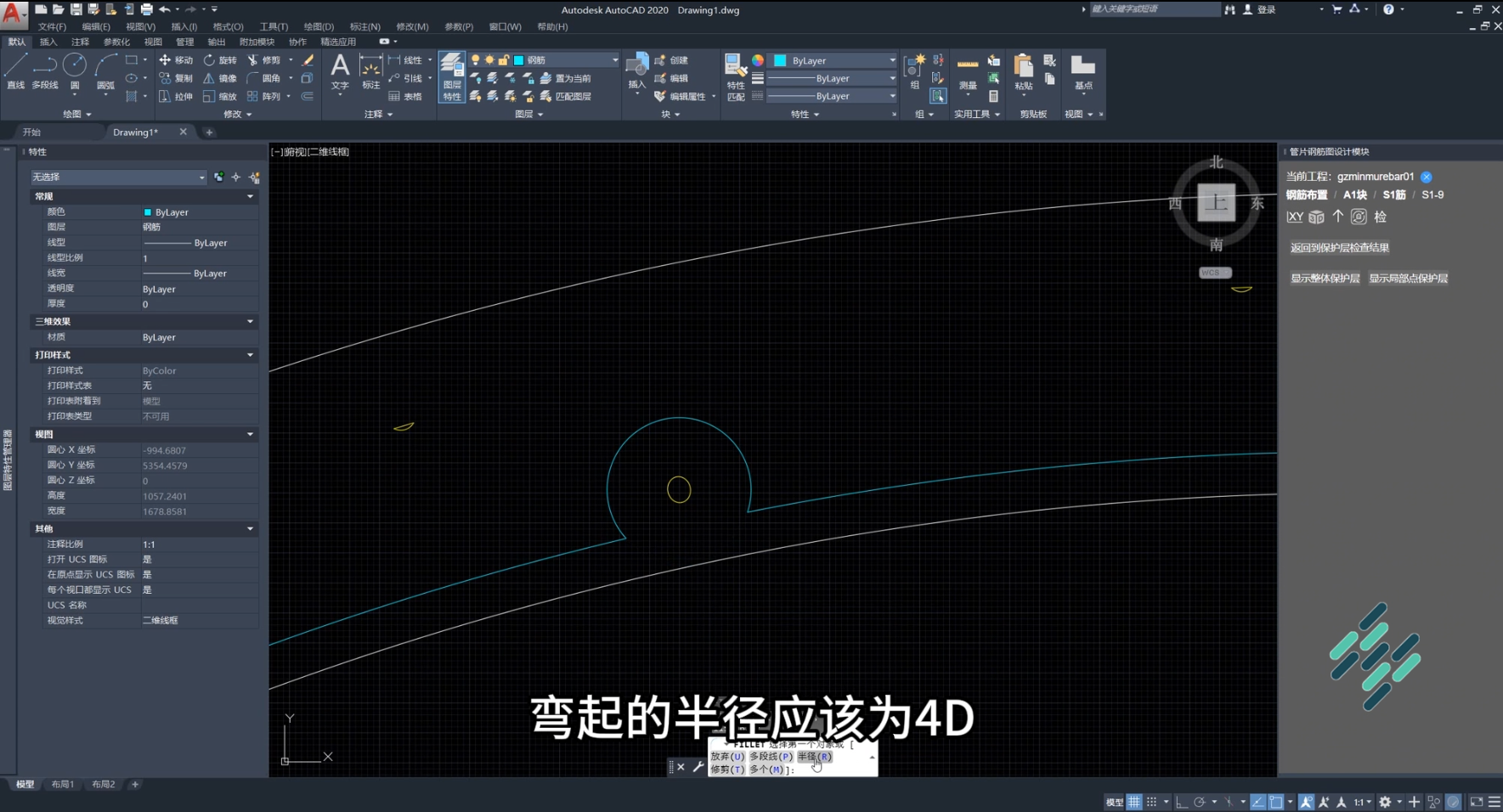

弯起的半径应该为4d，d即这个主筋的直径

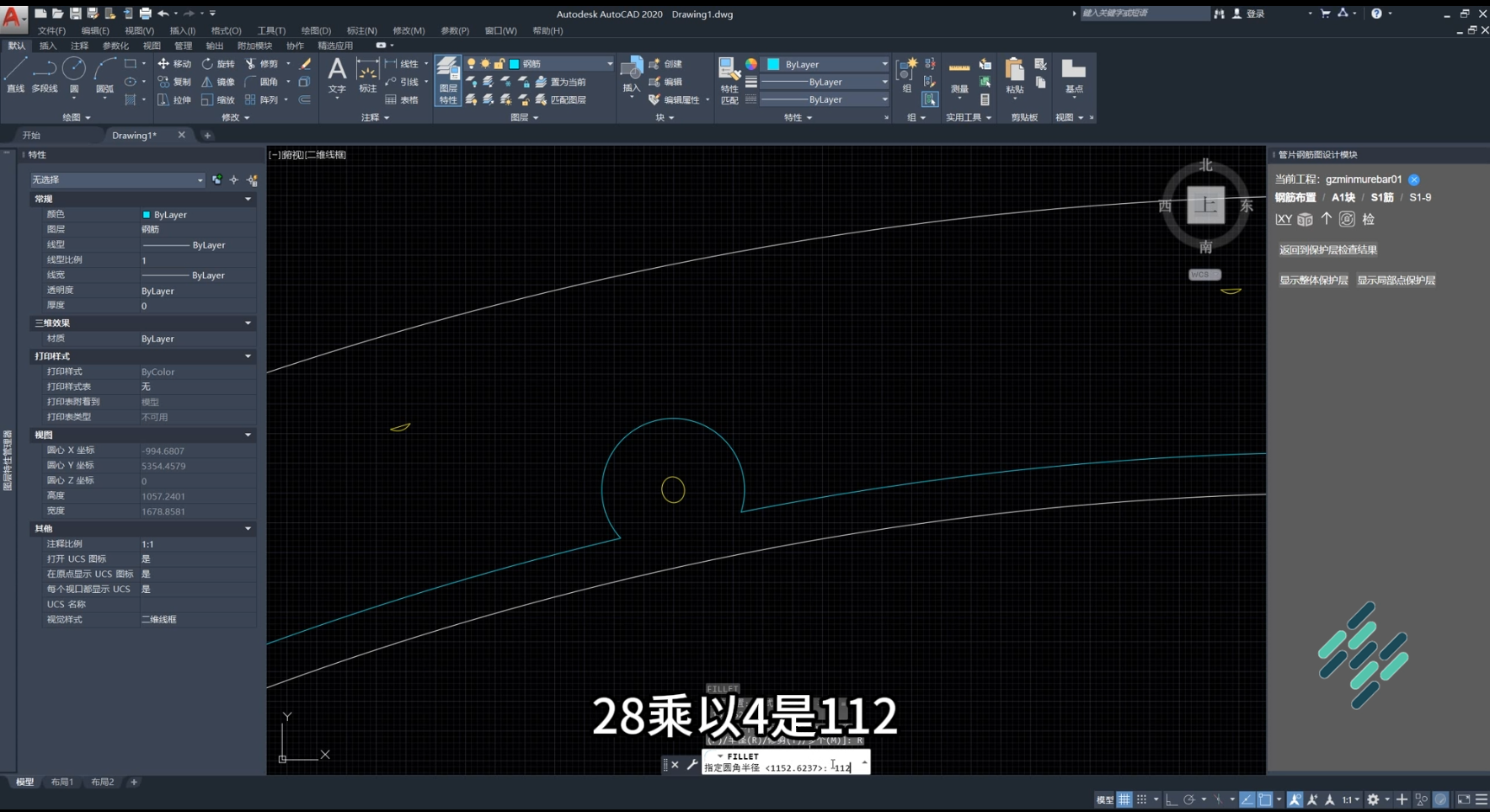

28乘以4是112

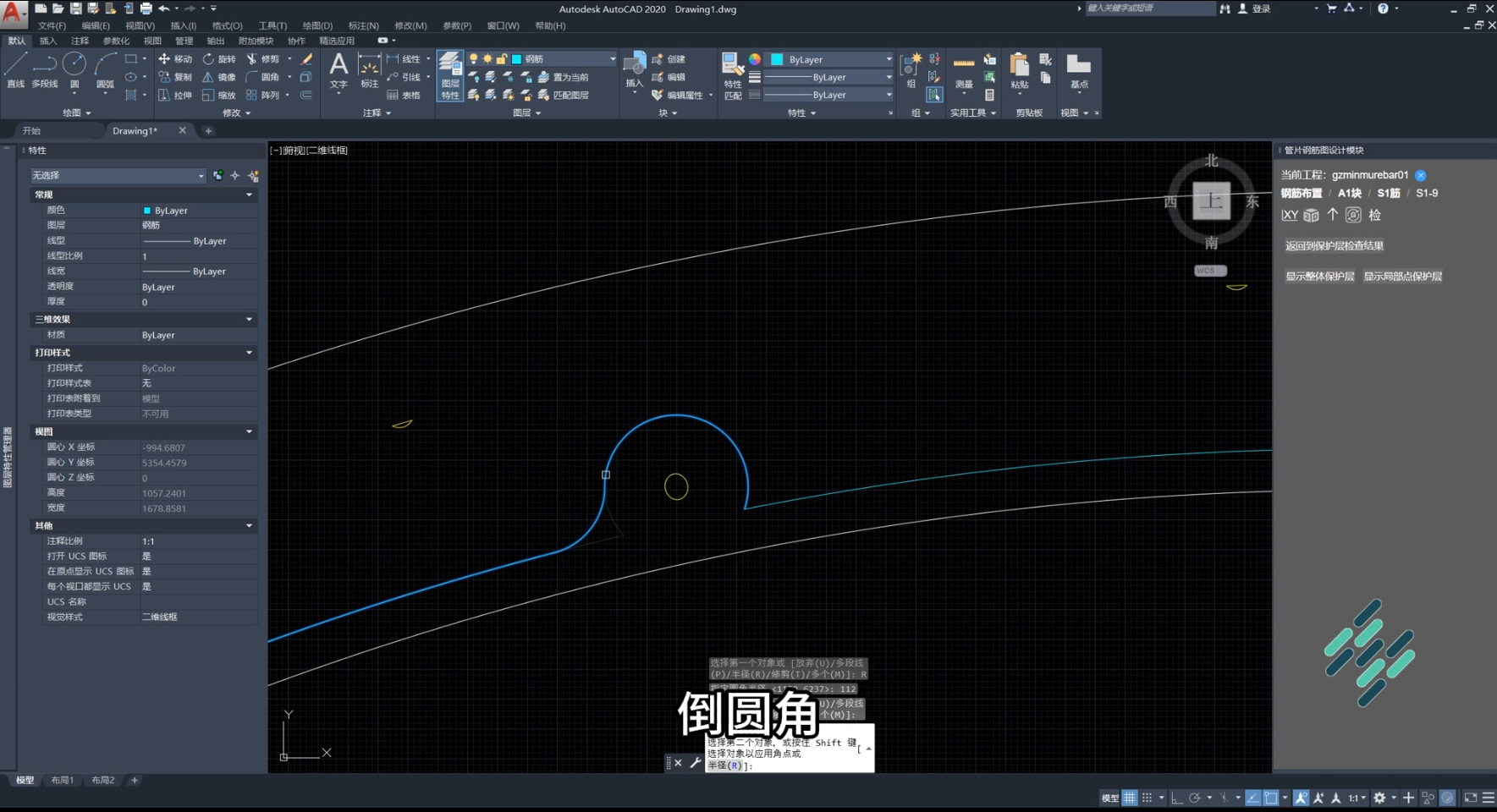

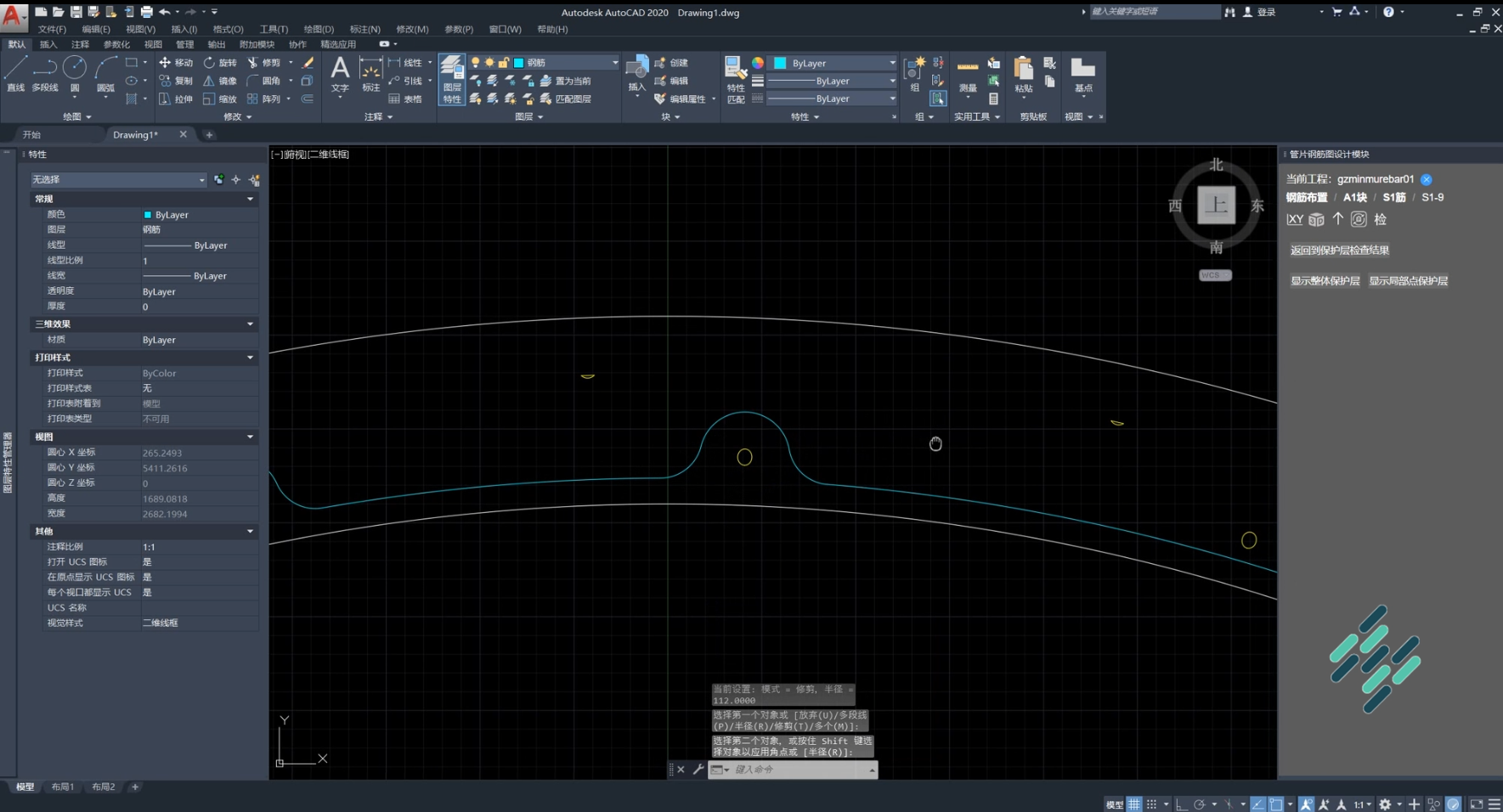

倒圆角

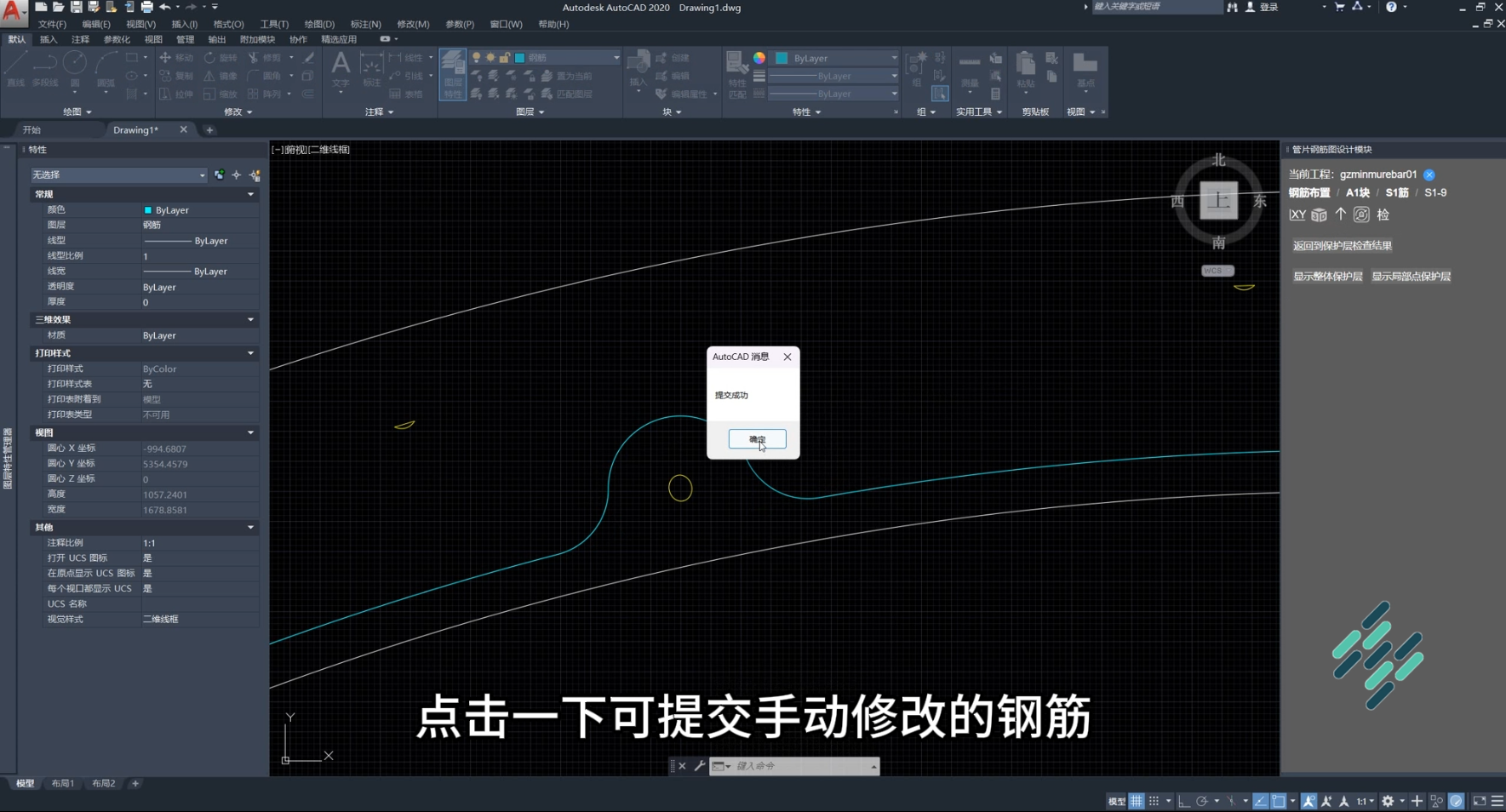

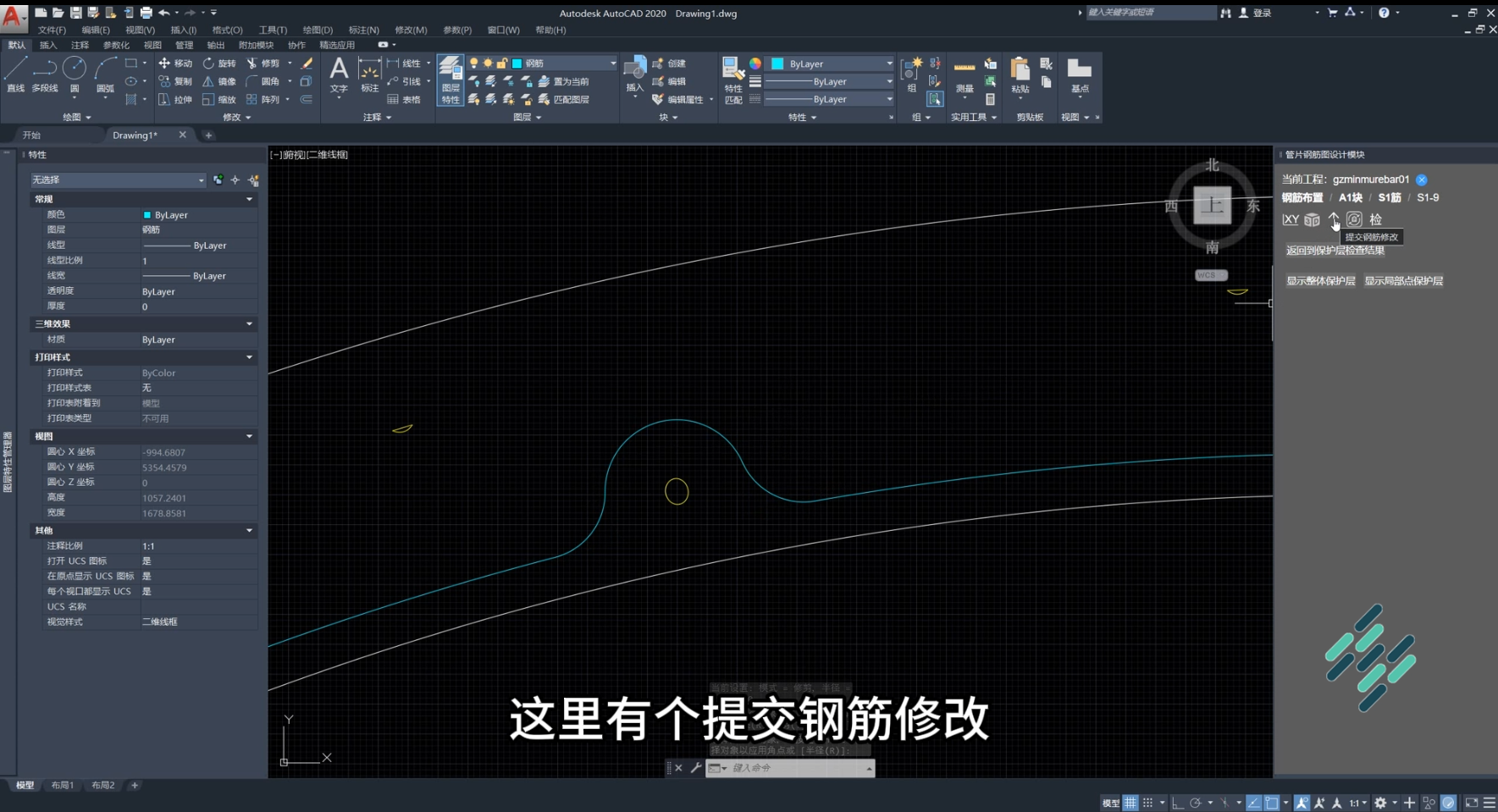

点击“提交钢筋修改”，可提交手动修改的钢筋

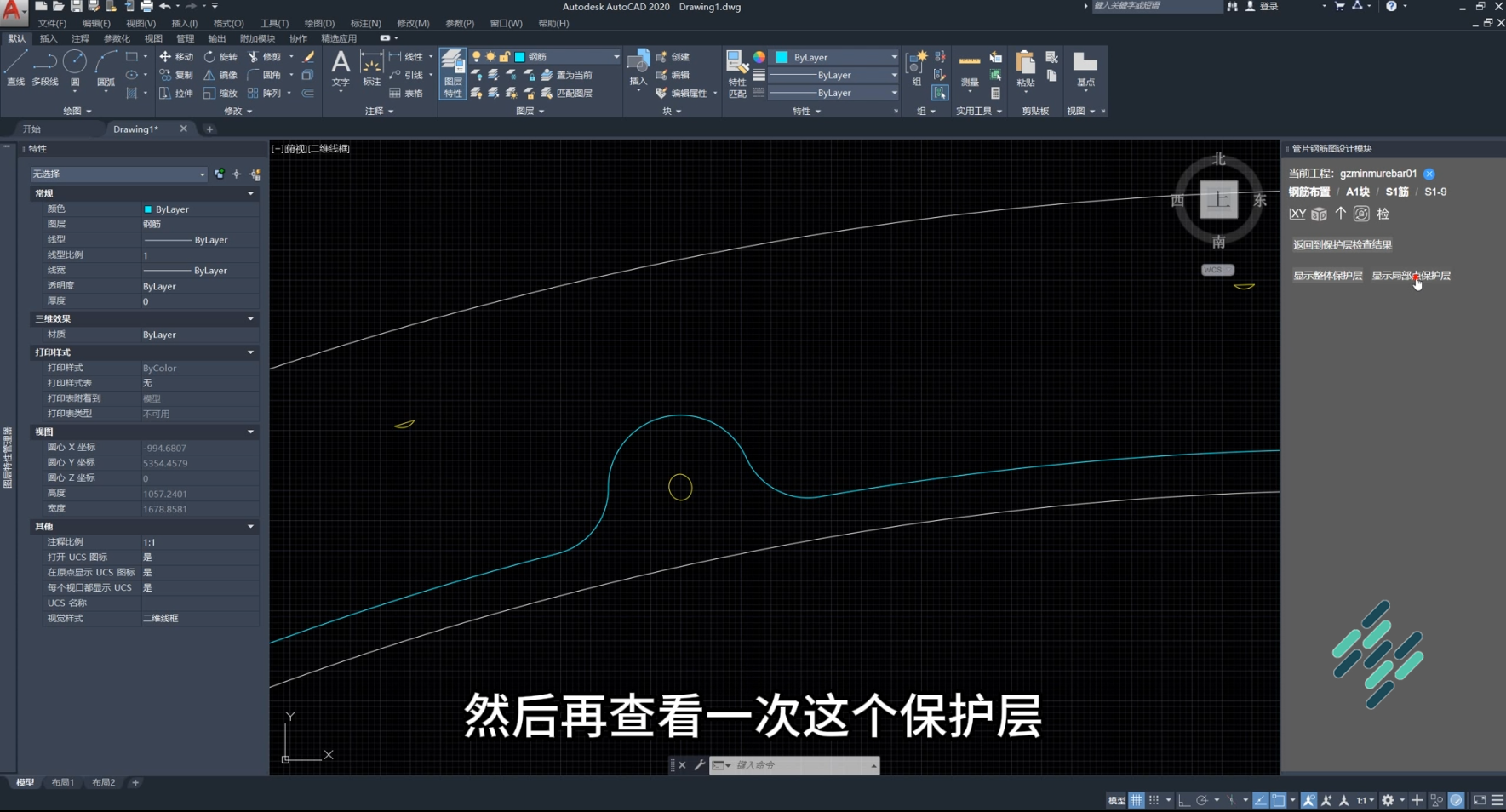

然后再查看一次这个保护层

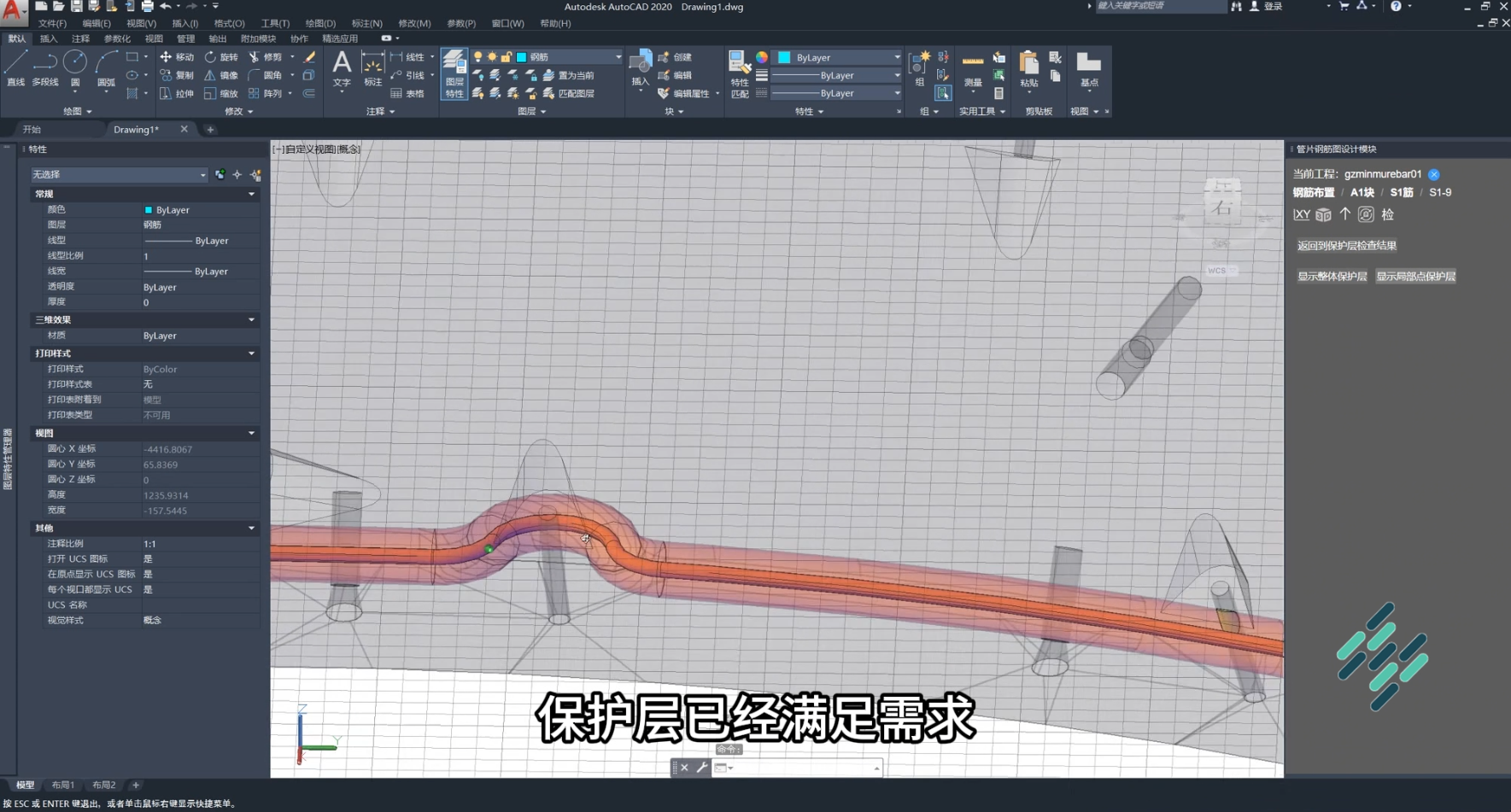

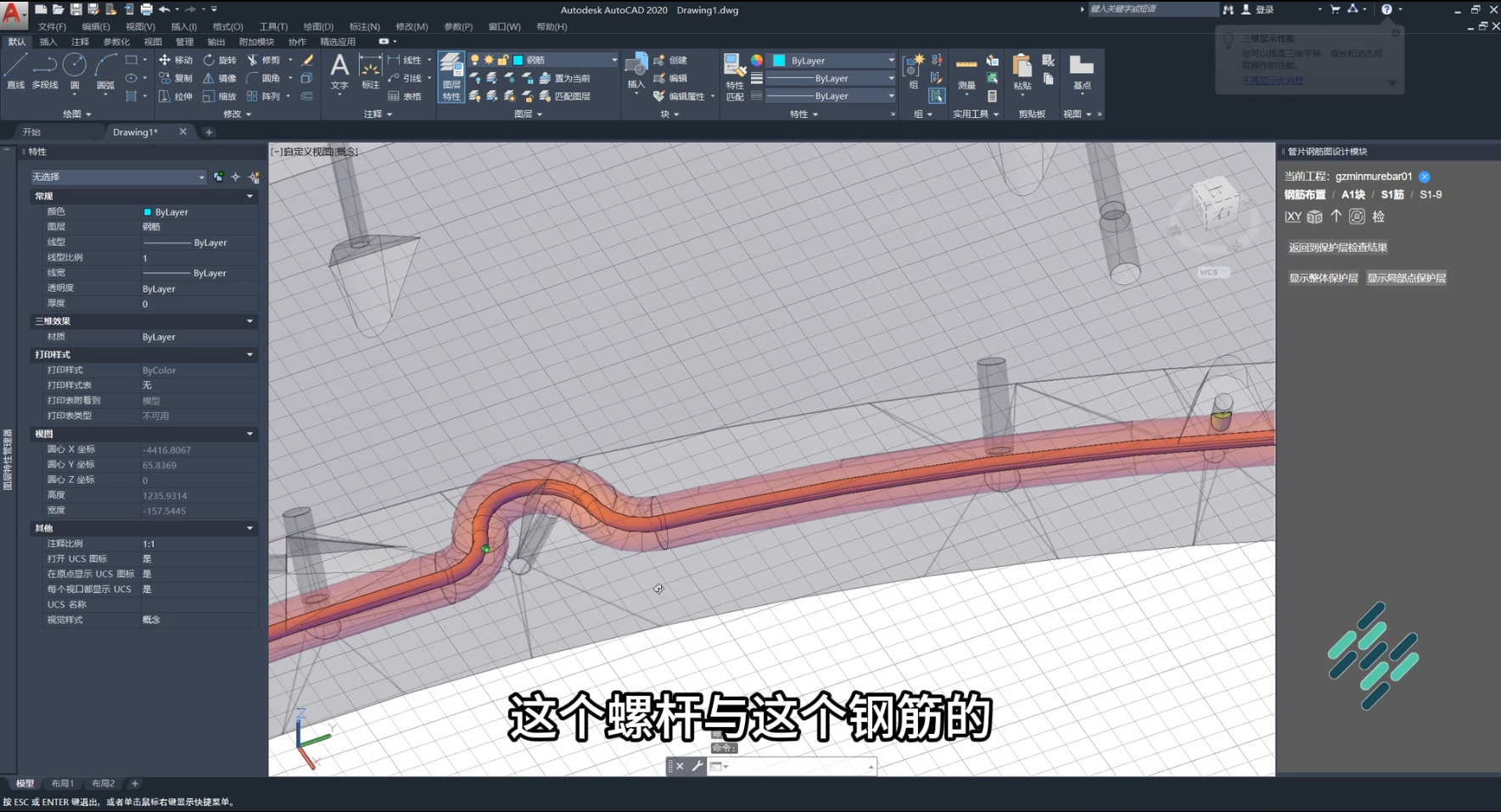

发现这个螺杆与这个钢筋的保护层已经满足需求

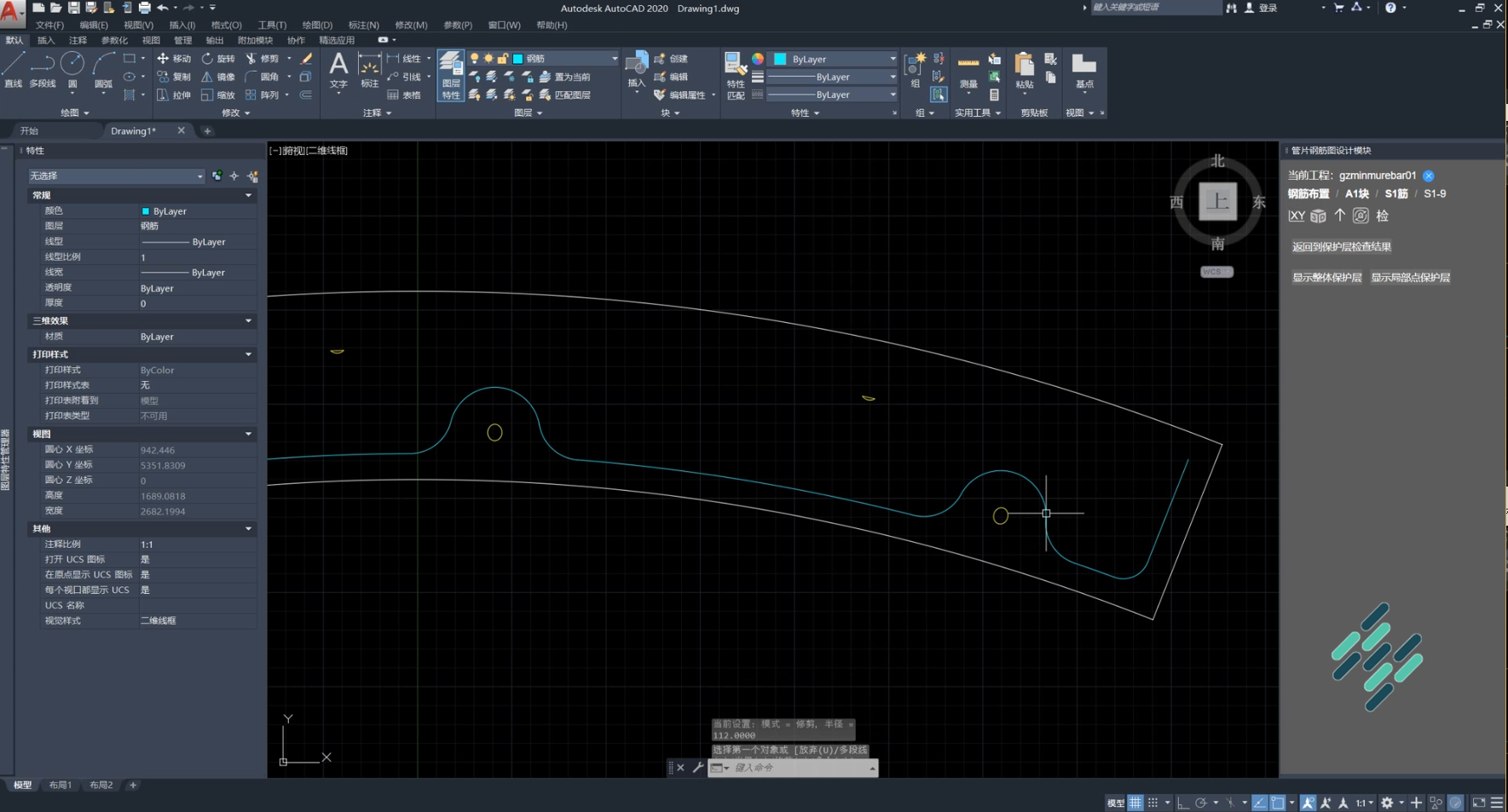

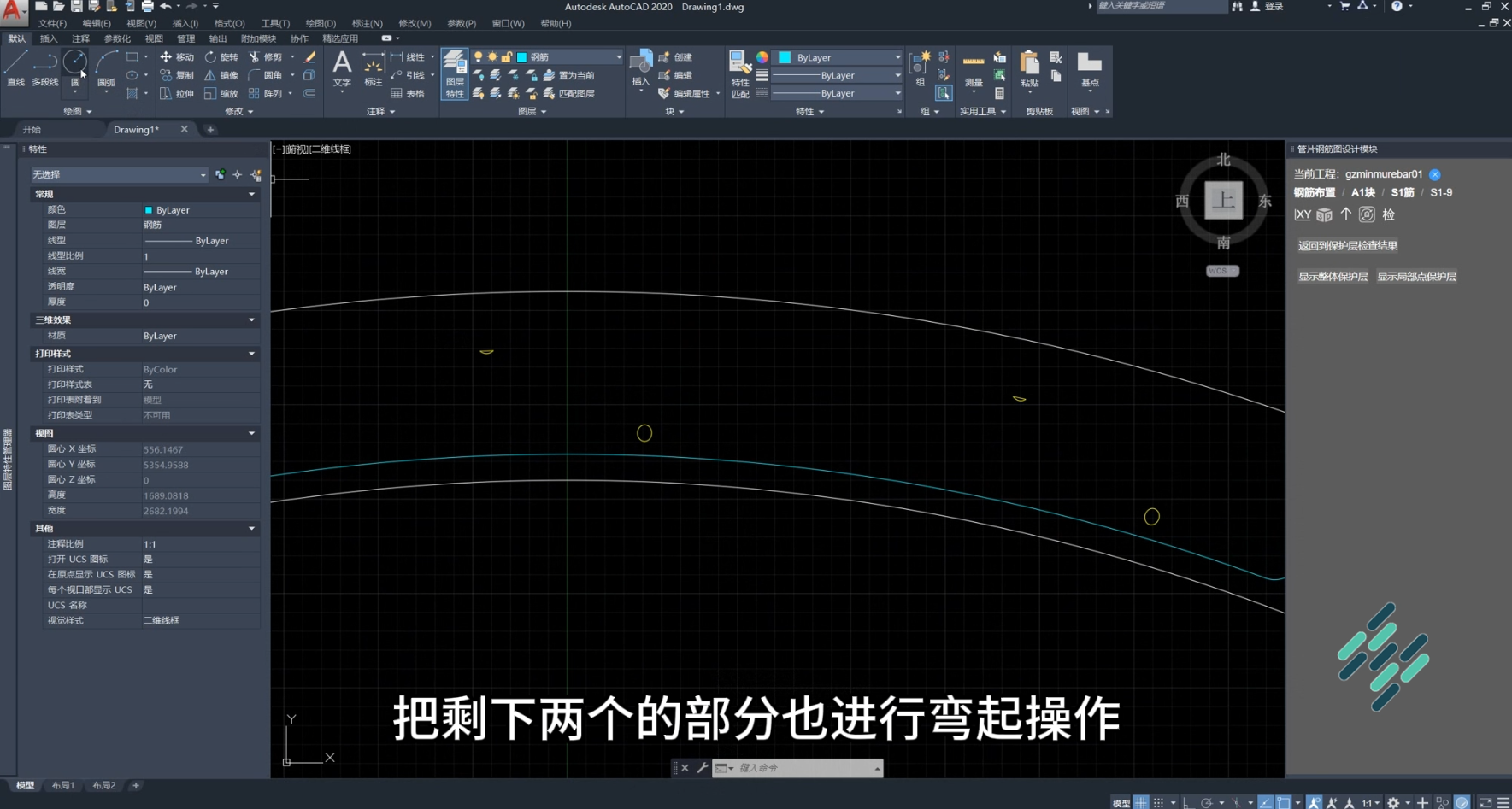

同理把剩下两个的部分也进行弯起操作

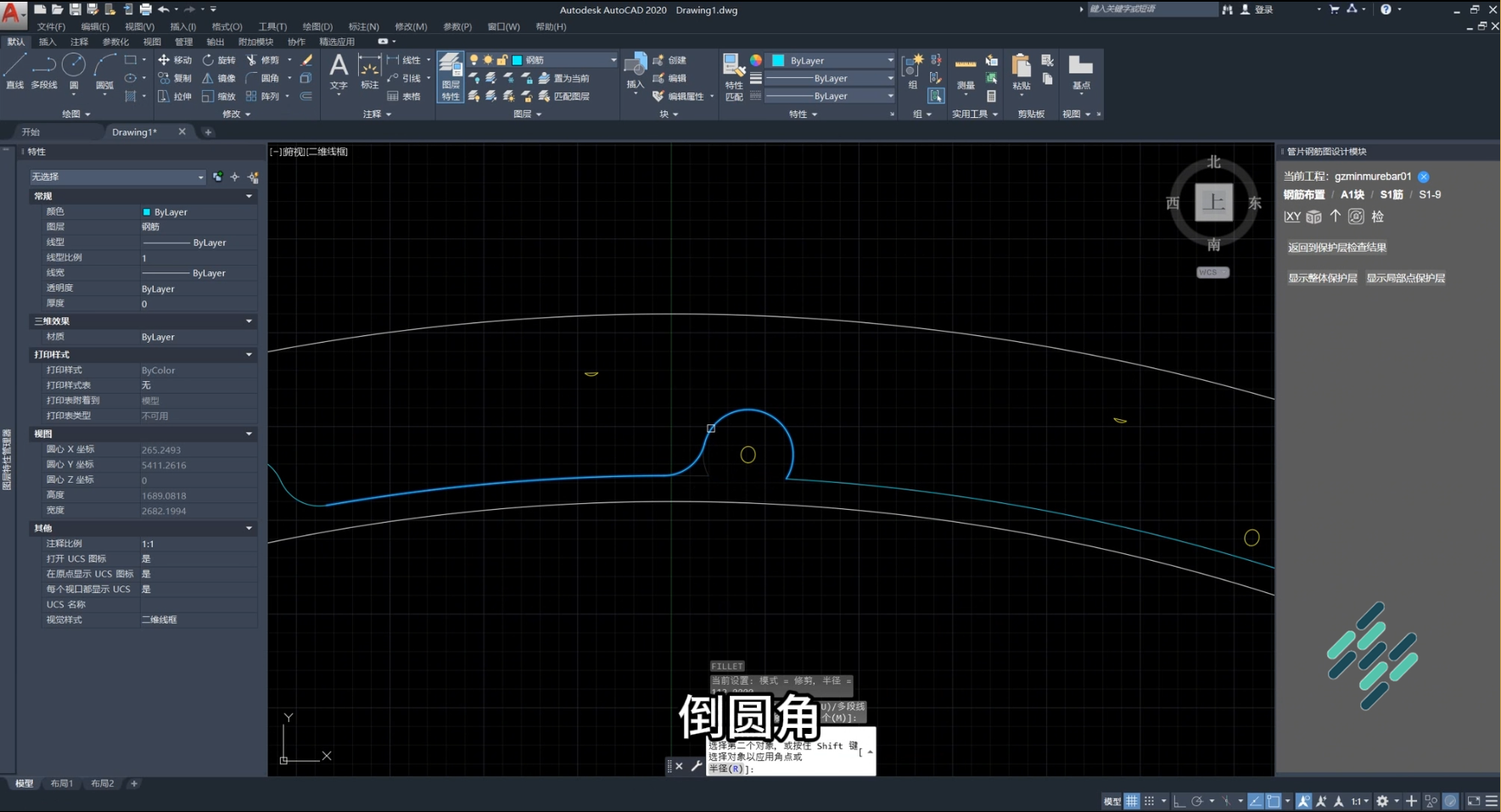

倒圆角

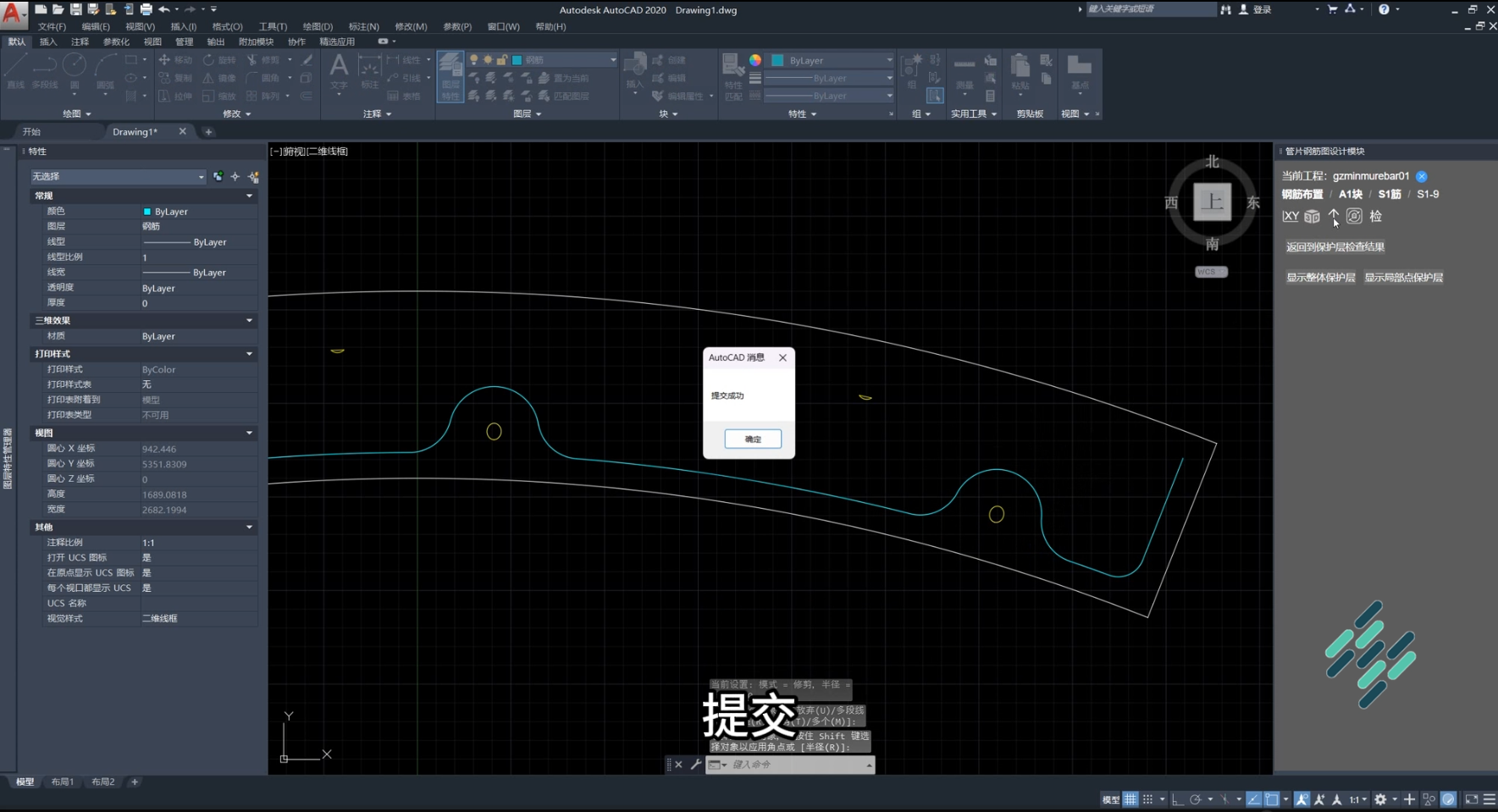

提交

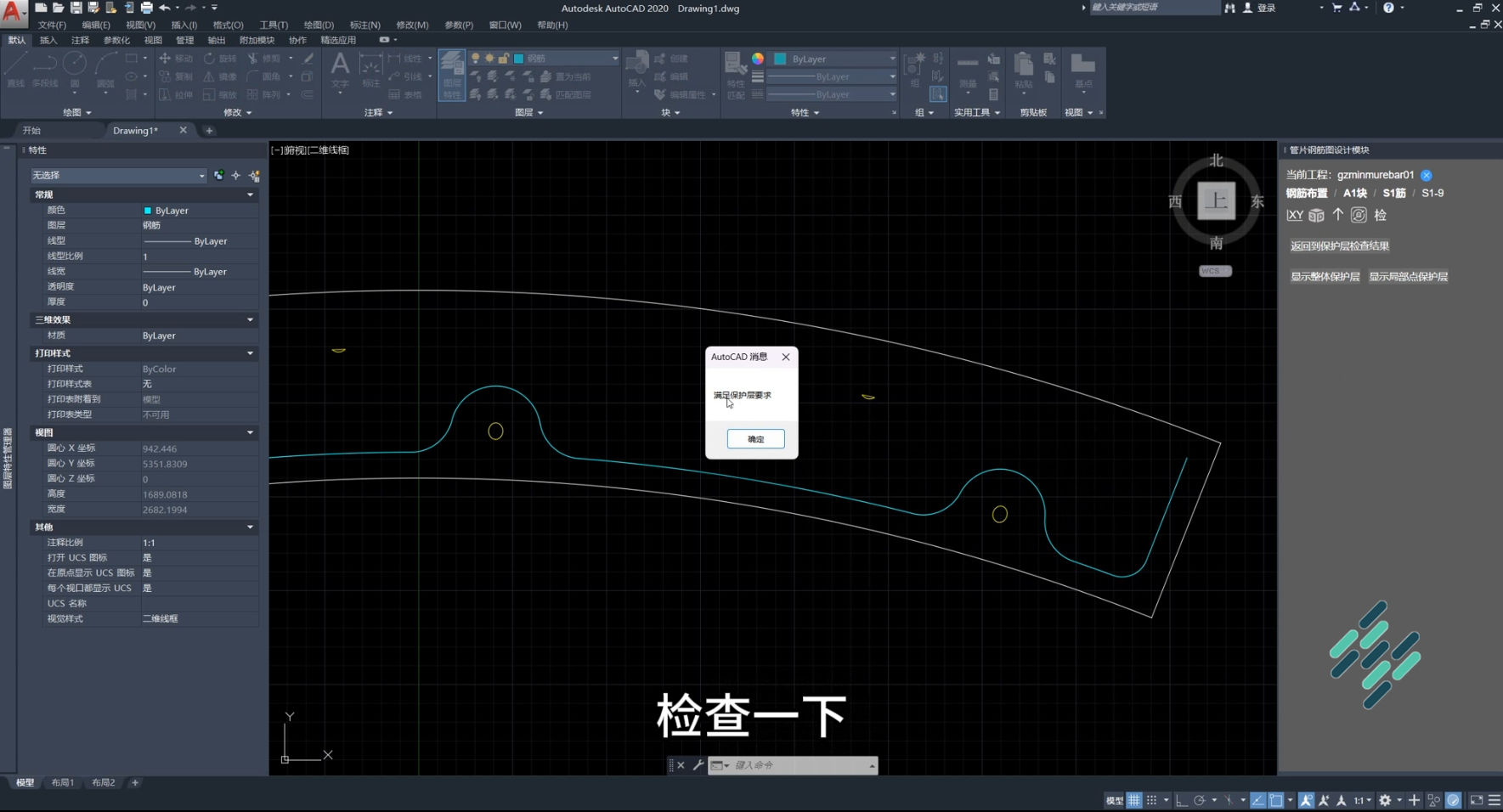

检查一下，保护层厚度满足需求

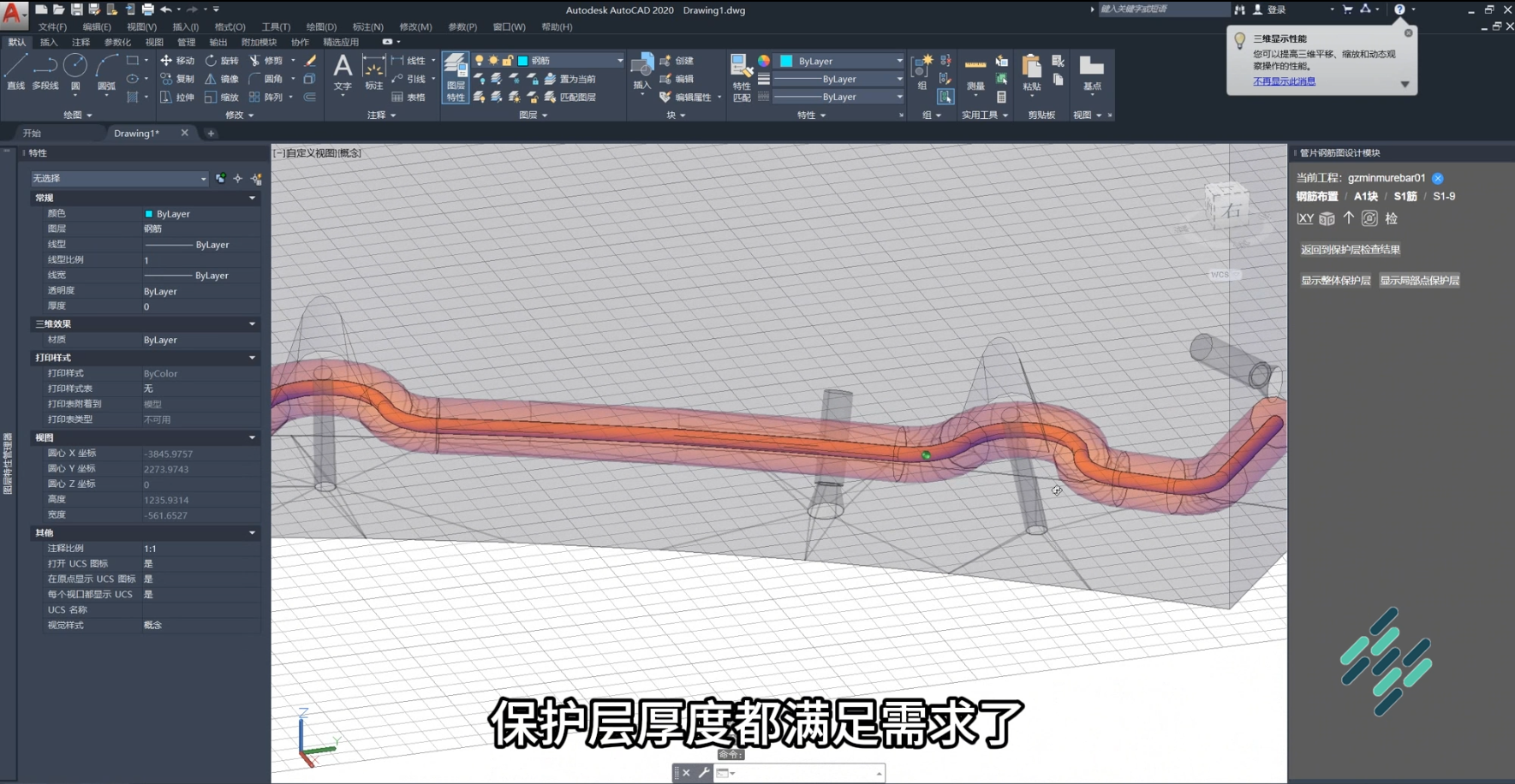

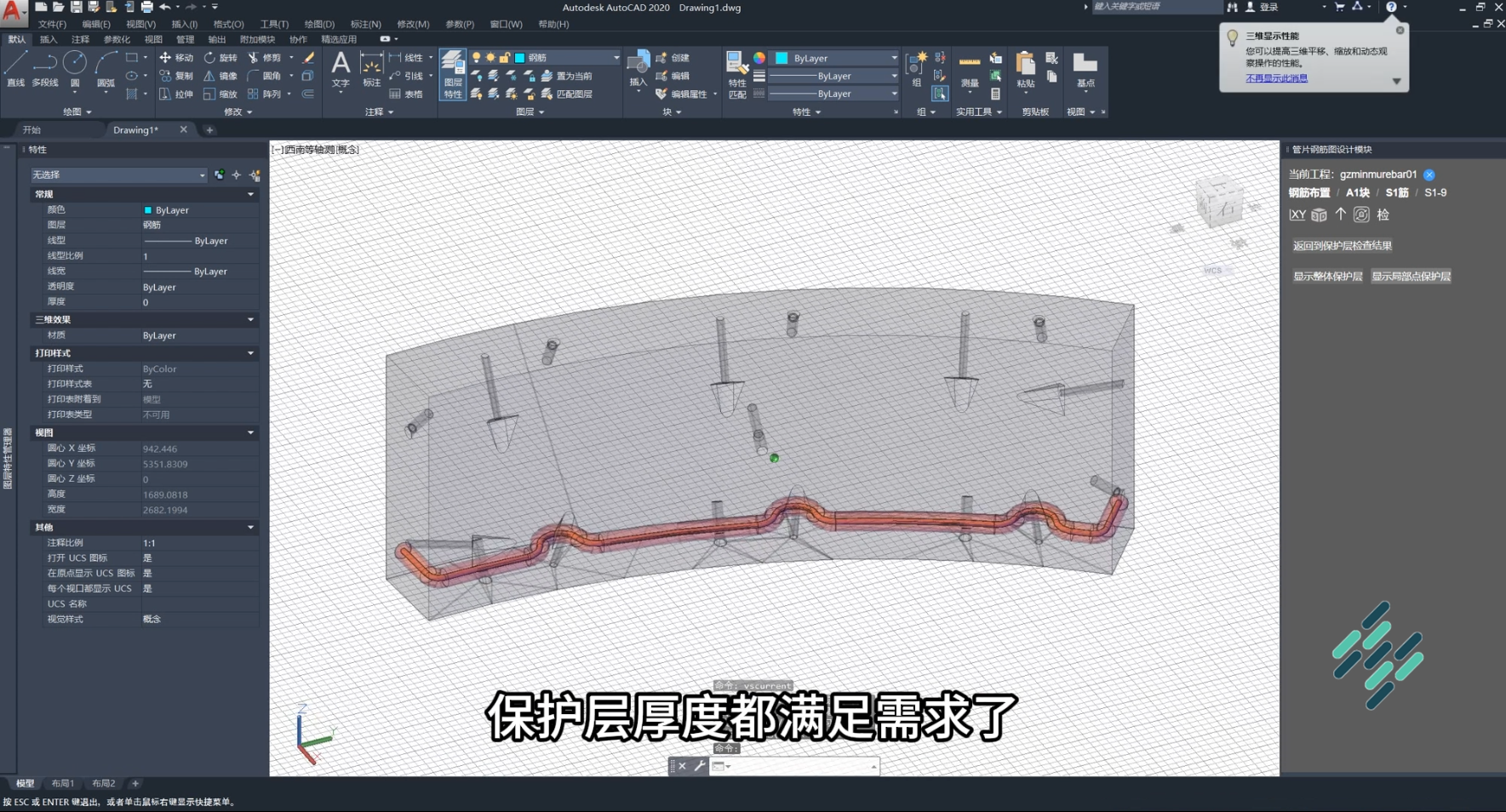

可以查看一下 ，保护层厚度都满足需求了



以上就是手动调整钢筋弯起的功能
