盾构管片拉筋布筋介绍

本文章为盾构管片钢筋模块对S4筋的布置

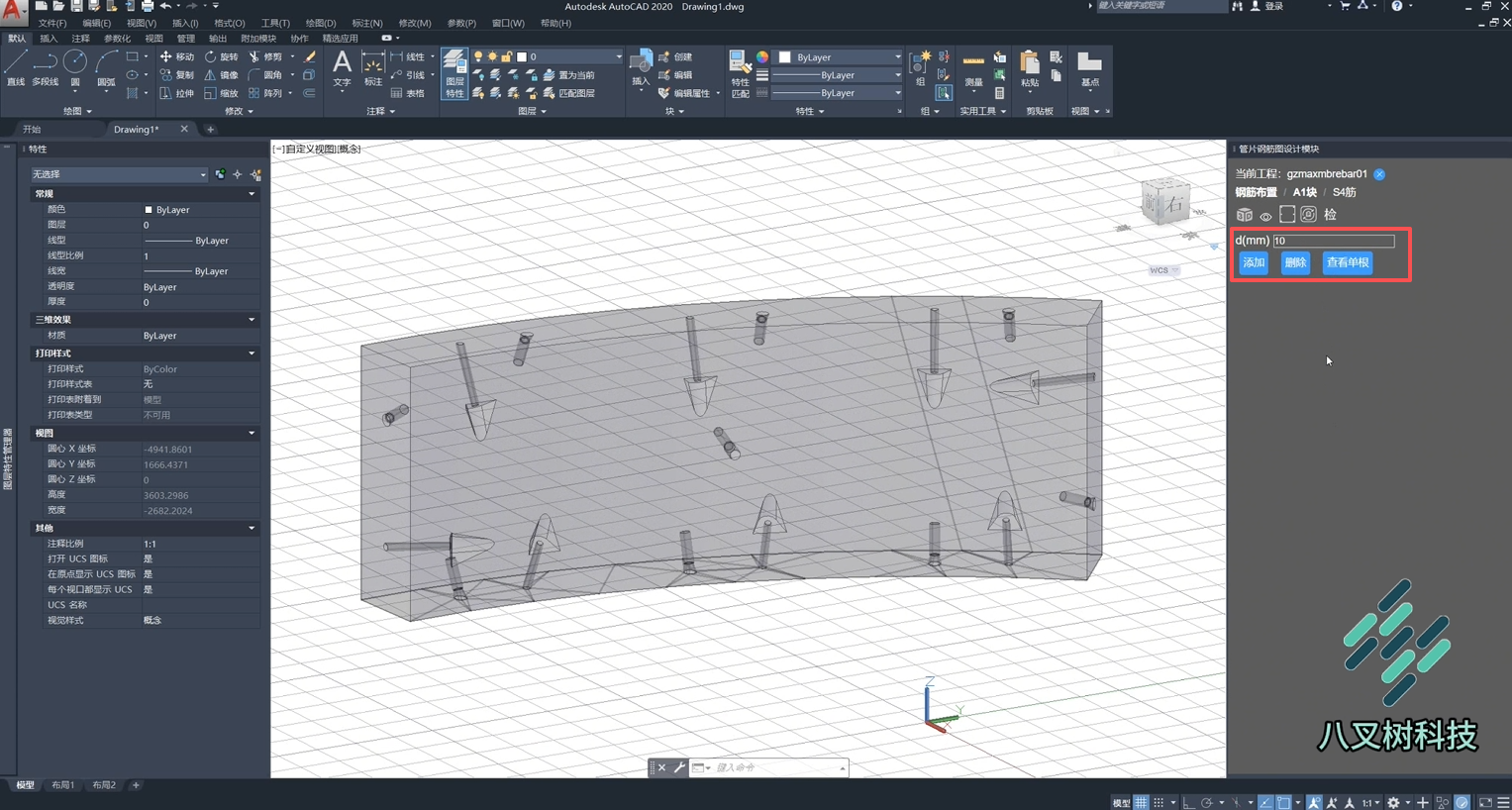

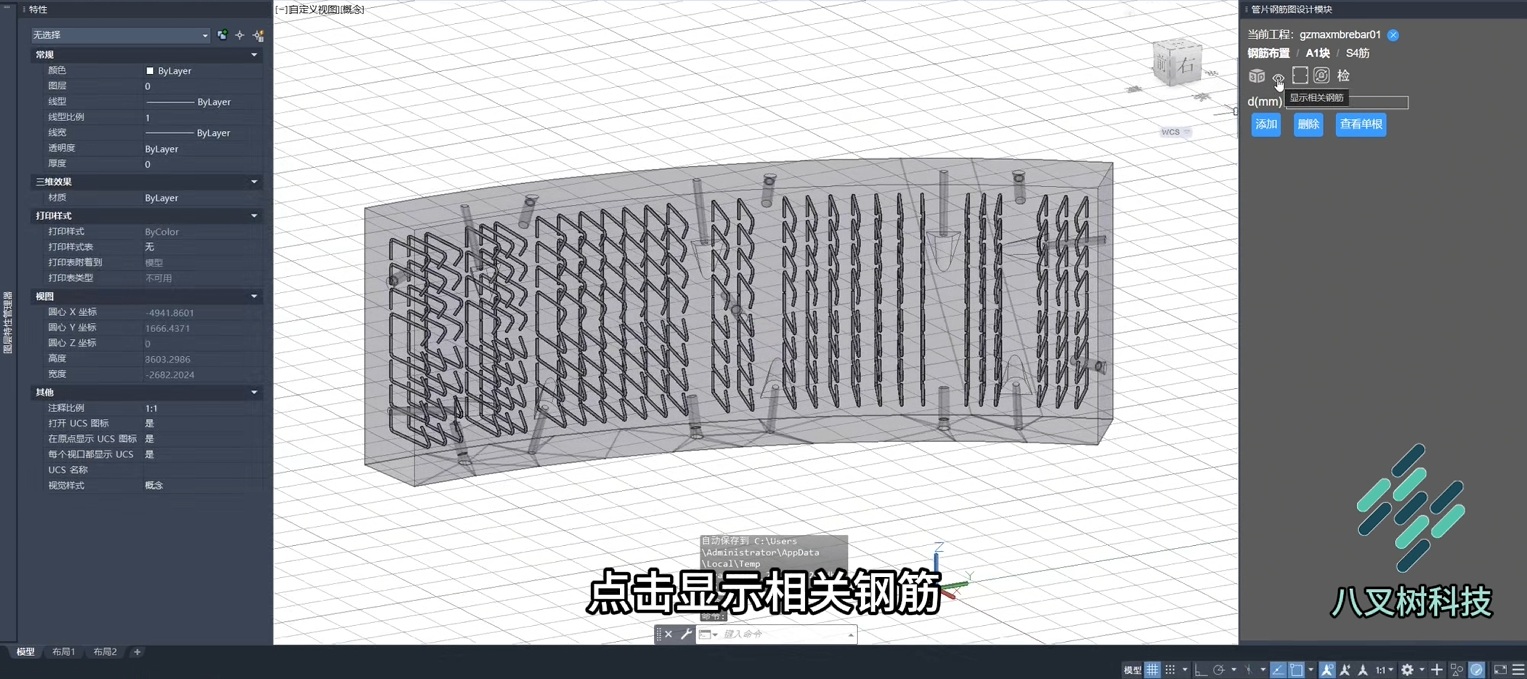

查看S4筋详情，生成三维视图，并点击显示相关钢筋

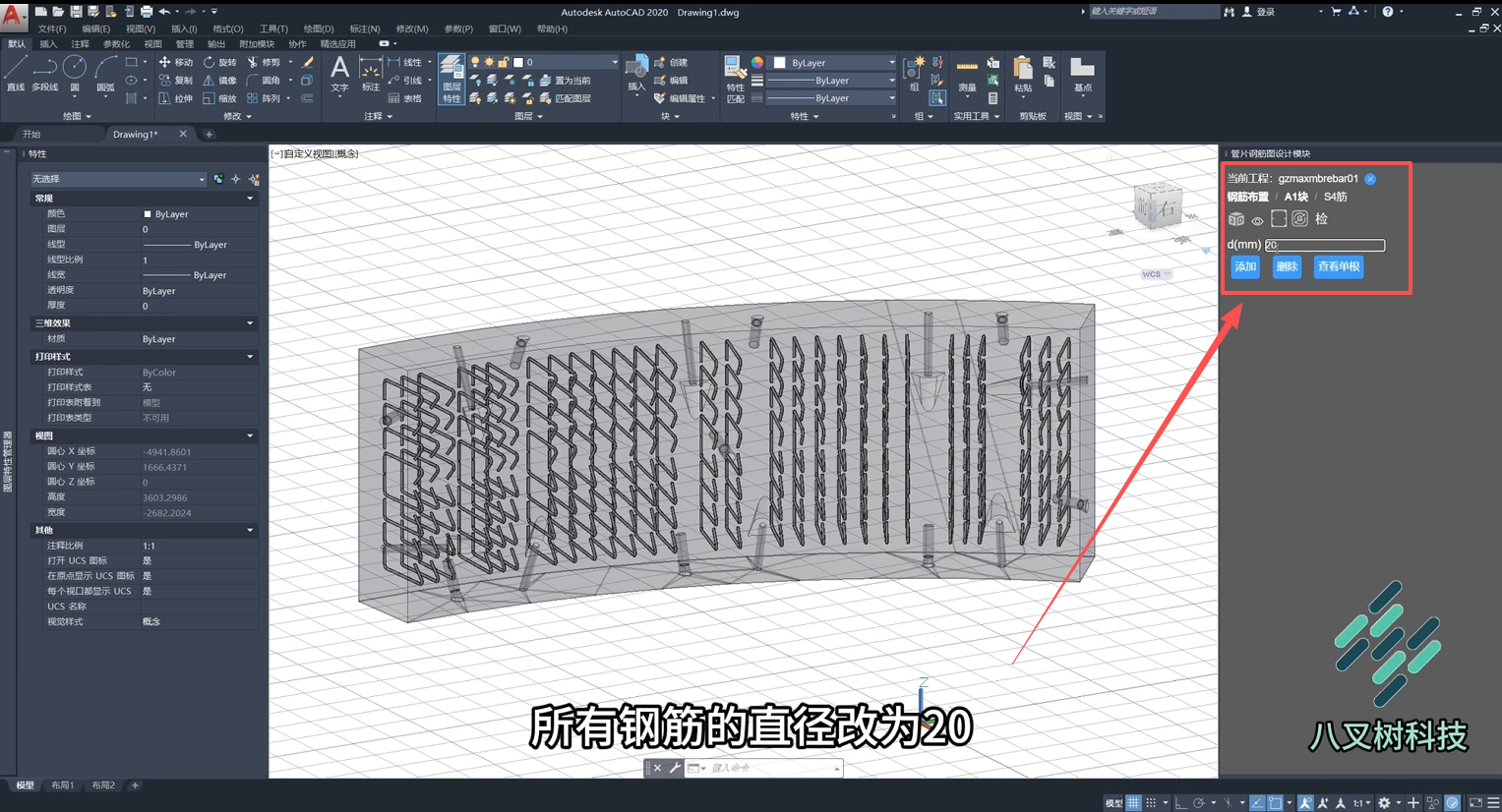

隐藏修改所有钢筋的直径改为20，

下图为直径20的效果，现在再改回10

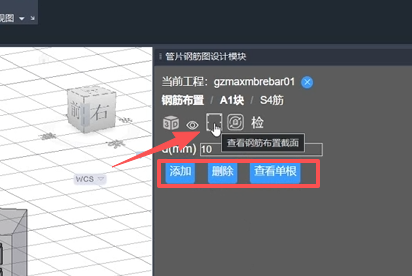

然后下面的添加S4筋、删除S4筋还有查看单根S4筋，都在这个钢筋布置图截面里面进行操作

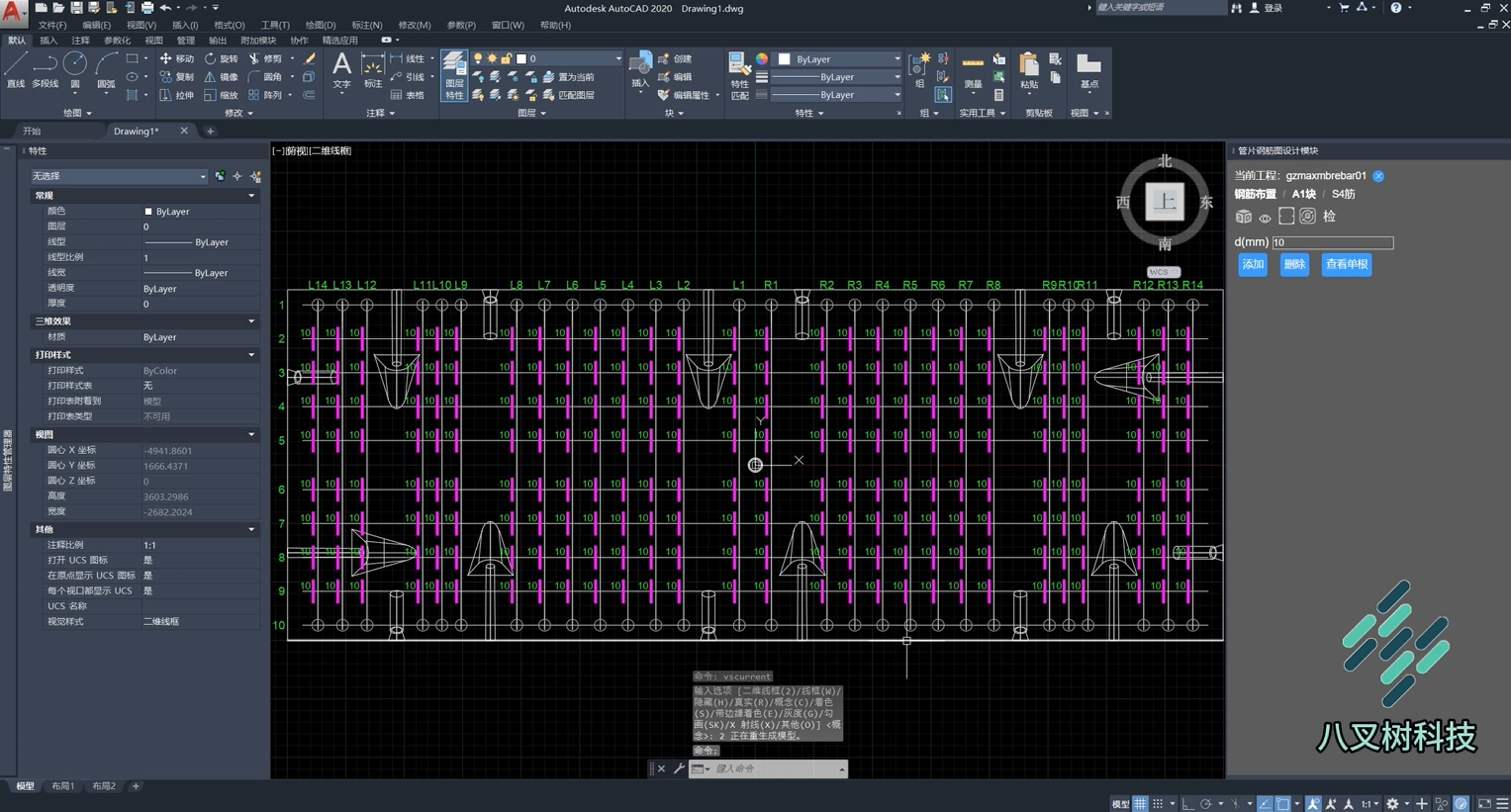

首先打开这个截面图

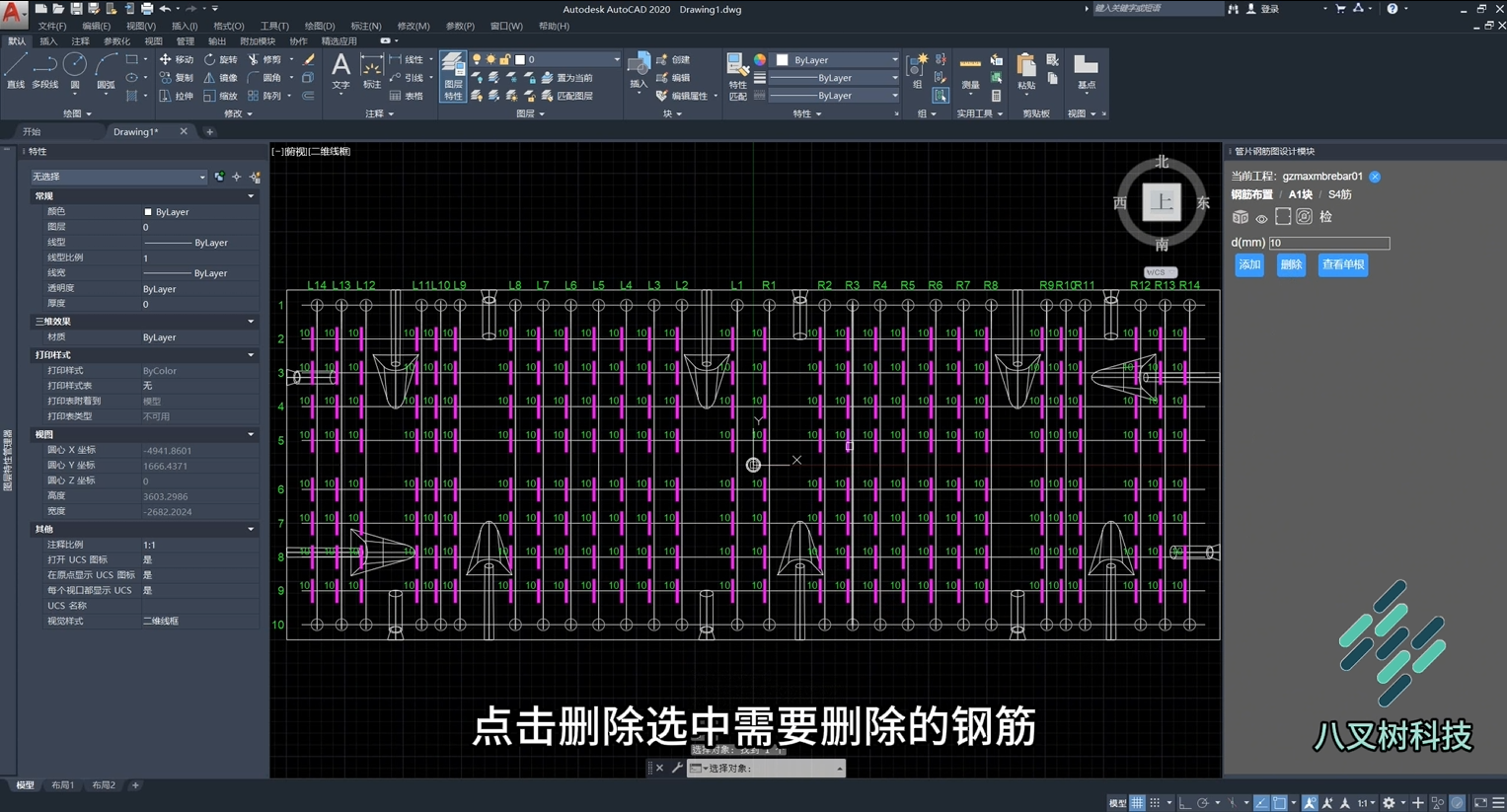

点击删除选中需要删除的钢筋

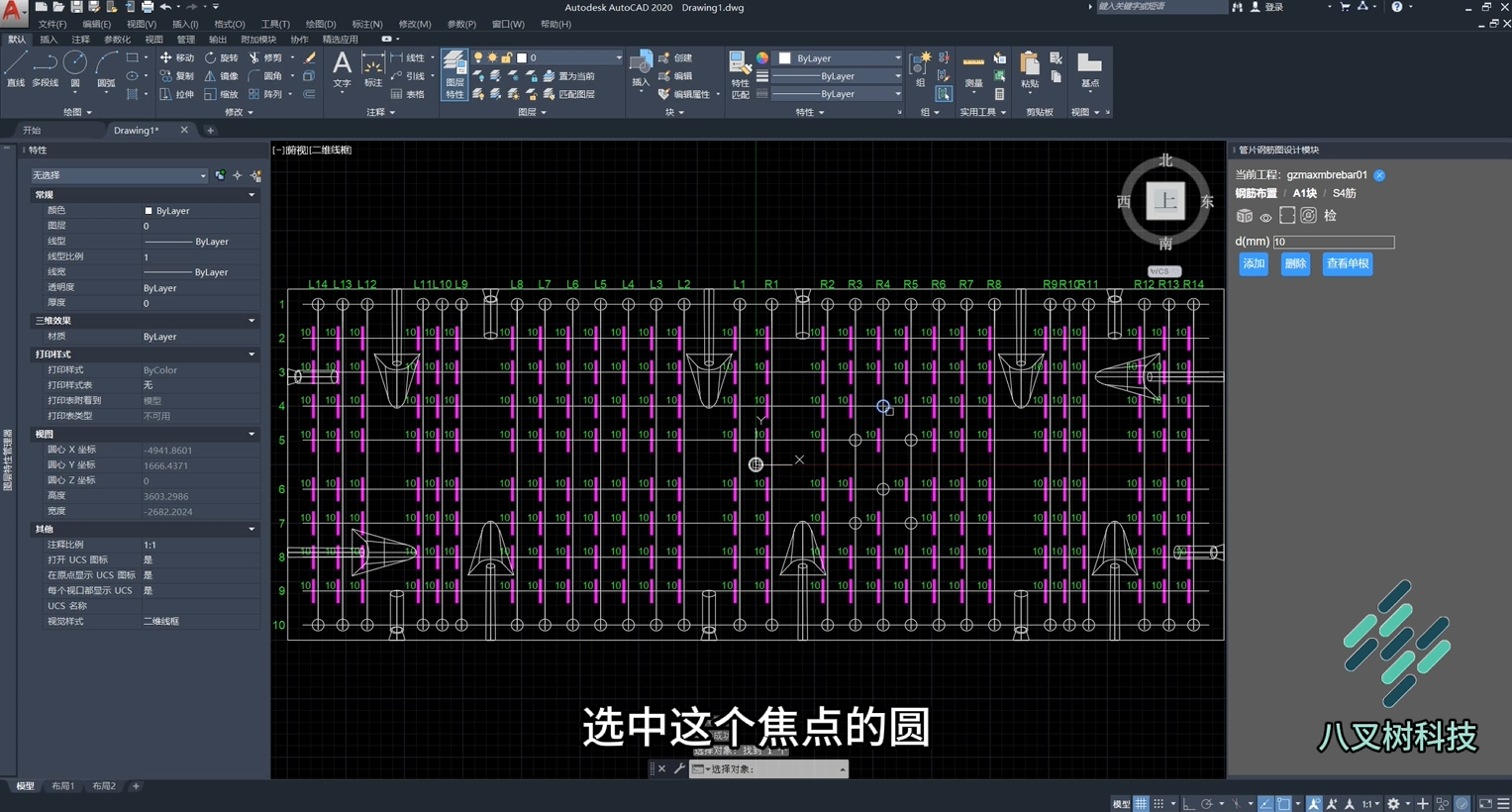

如果想要添加的话，点击添加，选中这个焦点的圆，回车确定添加

重生成S4筋的功能是当添加或删除S4筋的时候

或者修改了其他关联的钢筋

例如对S1、S2和S3筋做了修改

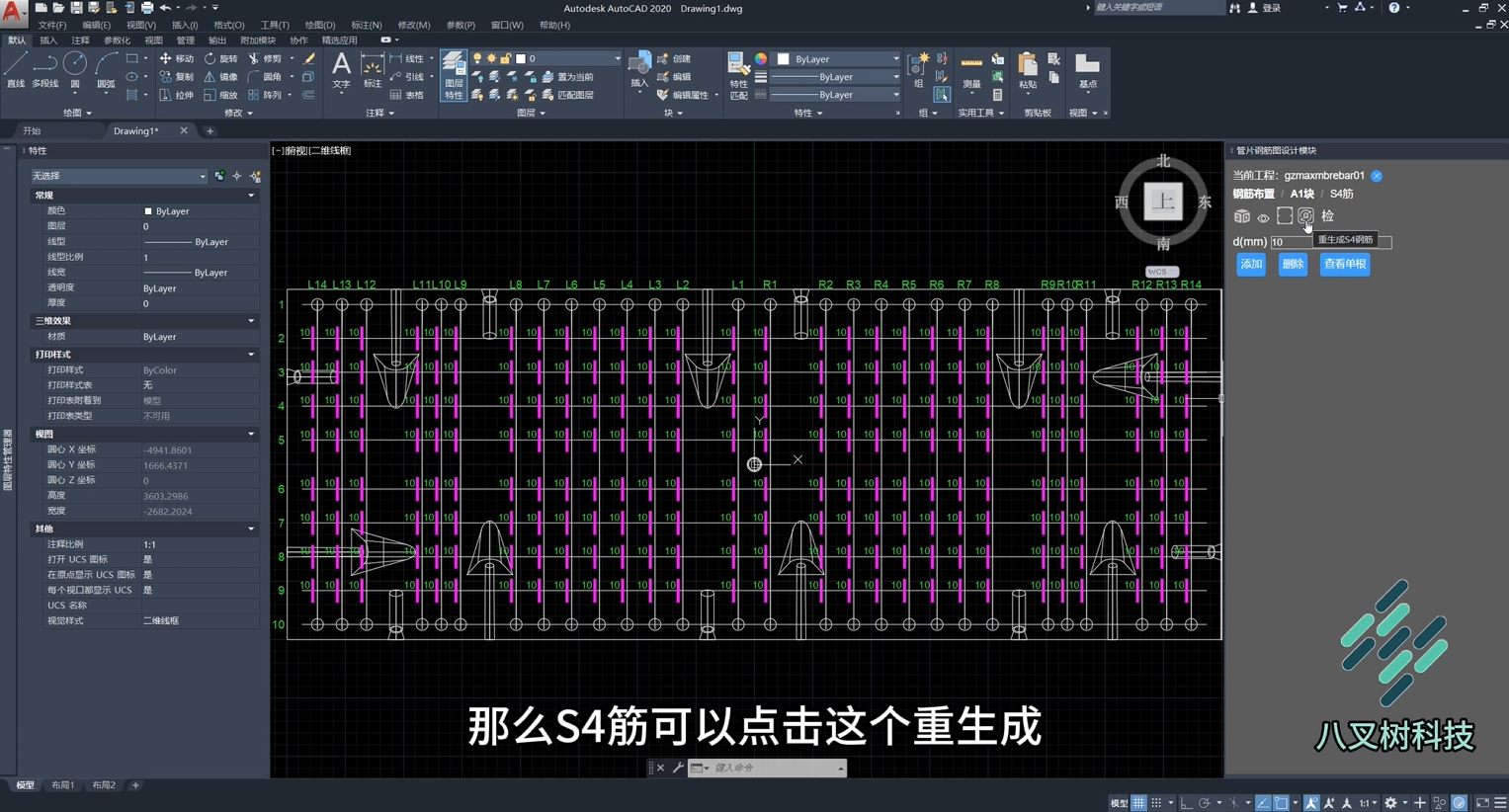

那么S4筋可以点击这个重生成

可以将修改后的钢筋生成出来

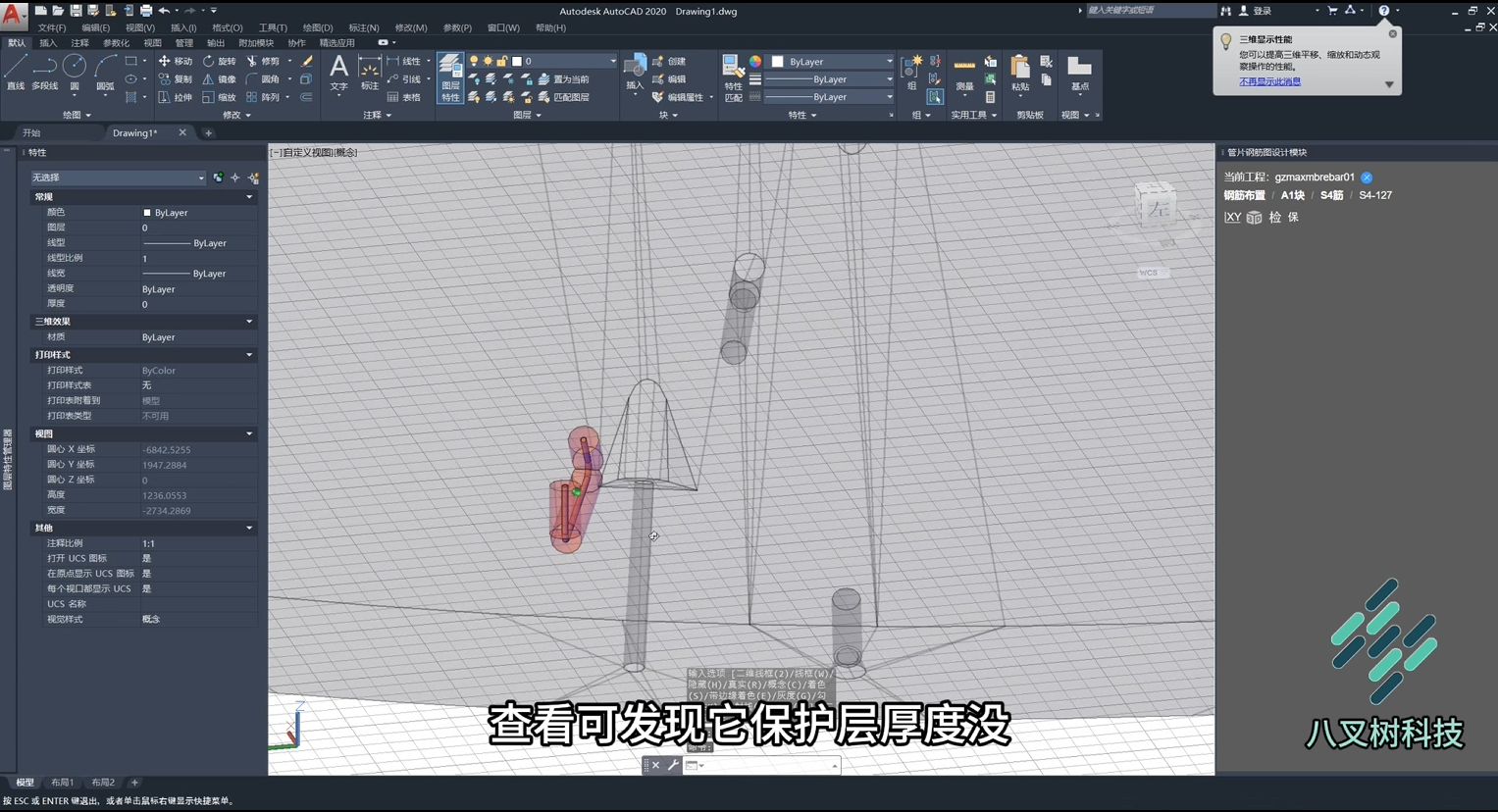

查看单根钢筋，选择比较靠近手孔的钢筋进行查看，并检查其保护层厚度

查看可发现它的保护层厚度并没有打架

点击检测

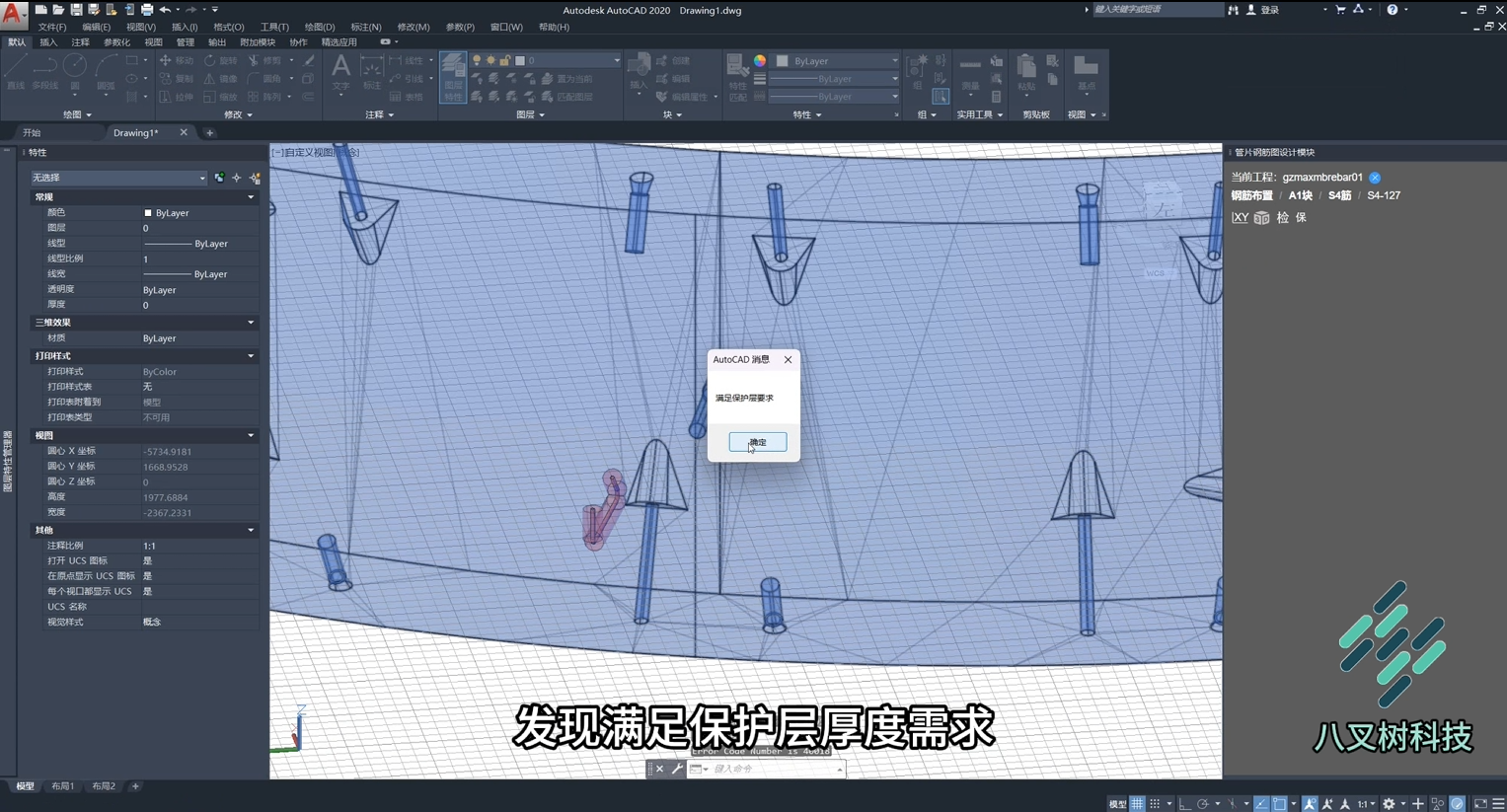

发现满足保护层厚度需求

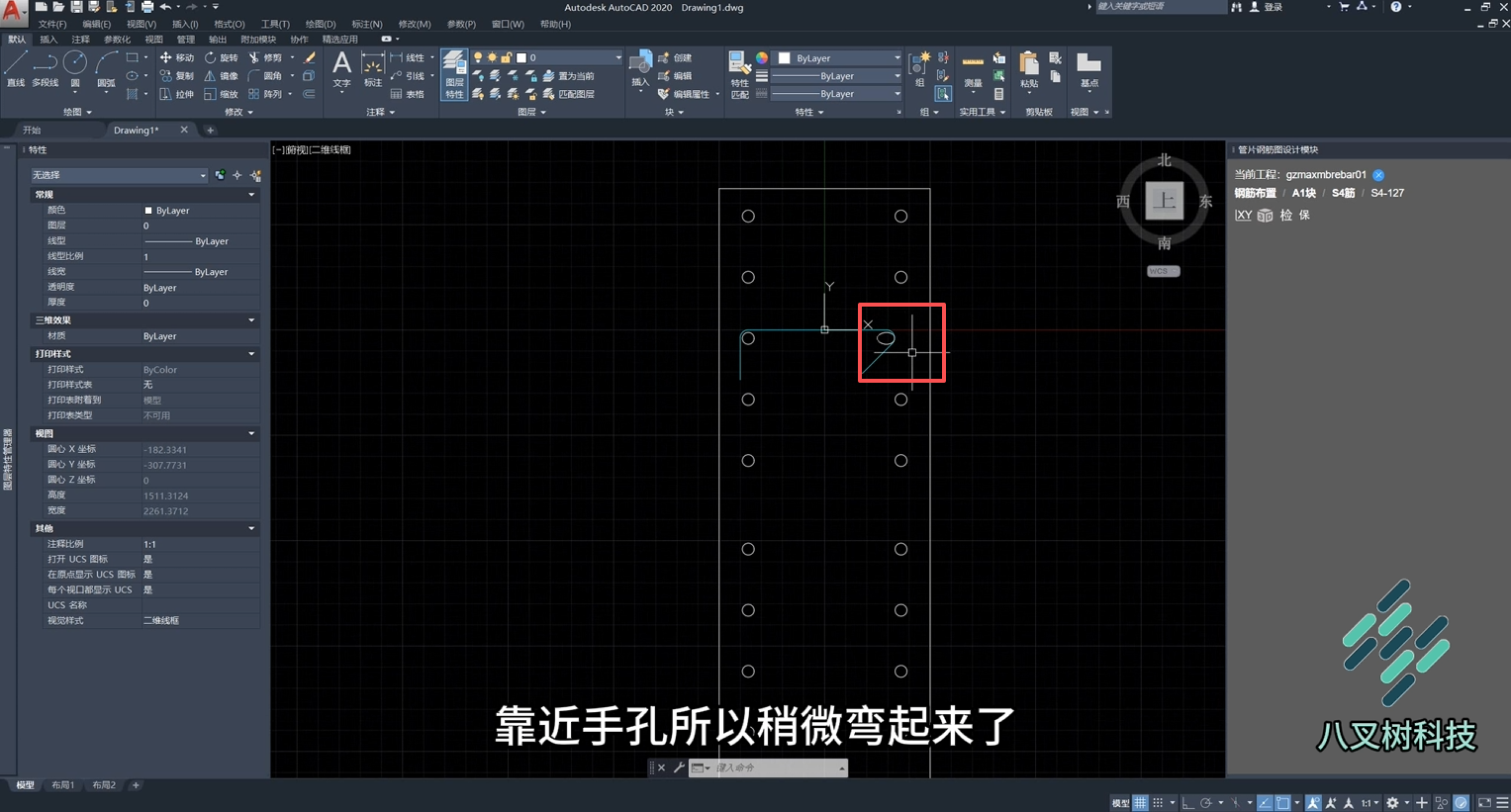

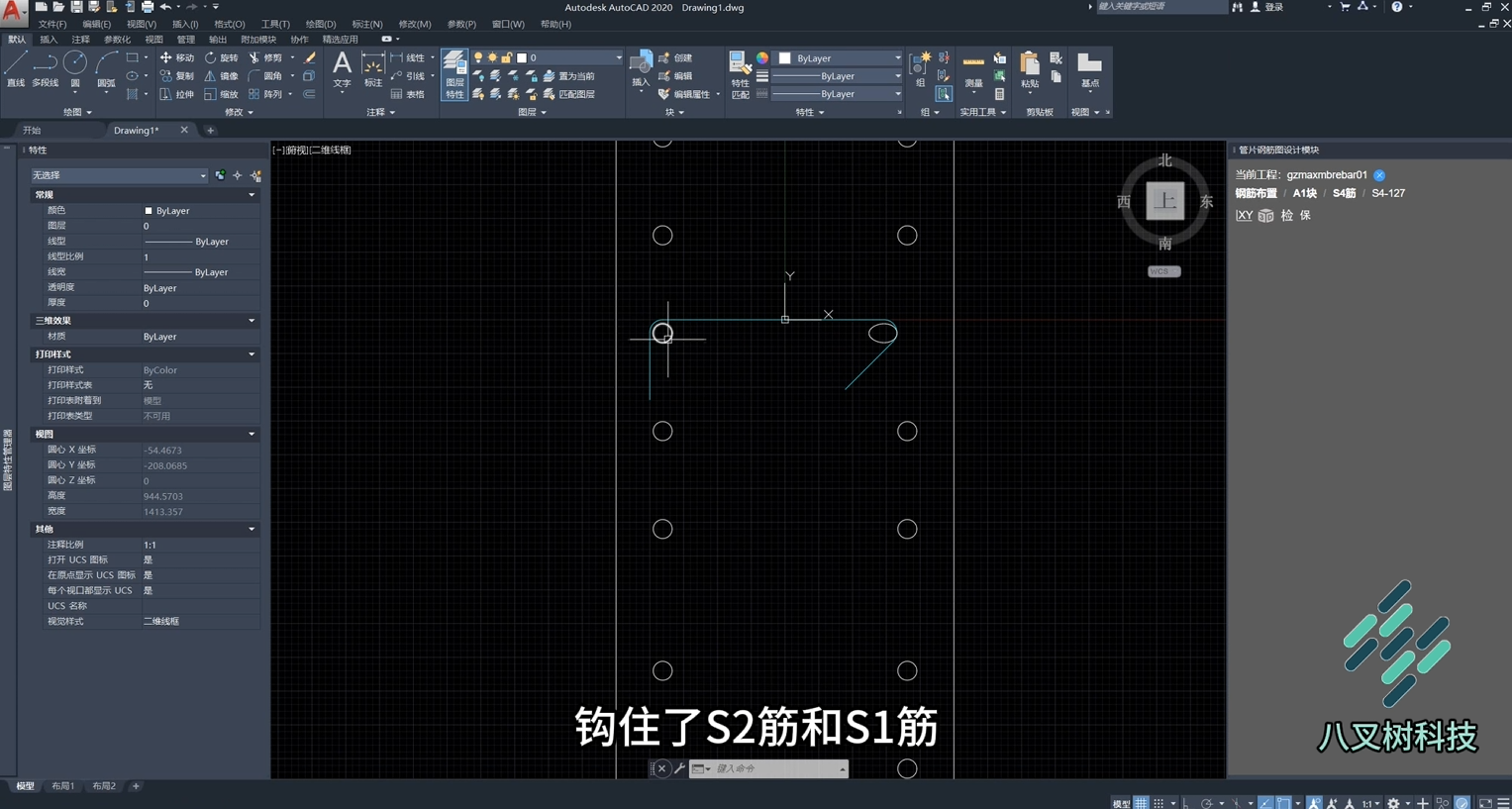

查看单根钢筋的xy平面，如下图，可以看到这个s4筋勾住了这个s2筋和s1筋

其中这个s1筋靠近了手孔，导致它稍微弯起来了，导致s1筋与其他的s1筋位置有差别

返回S4筋，可以点击查看所有的S4筋的保护层情况

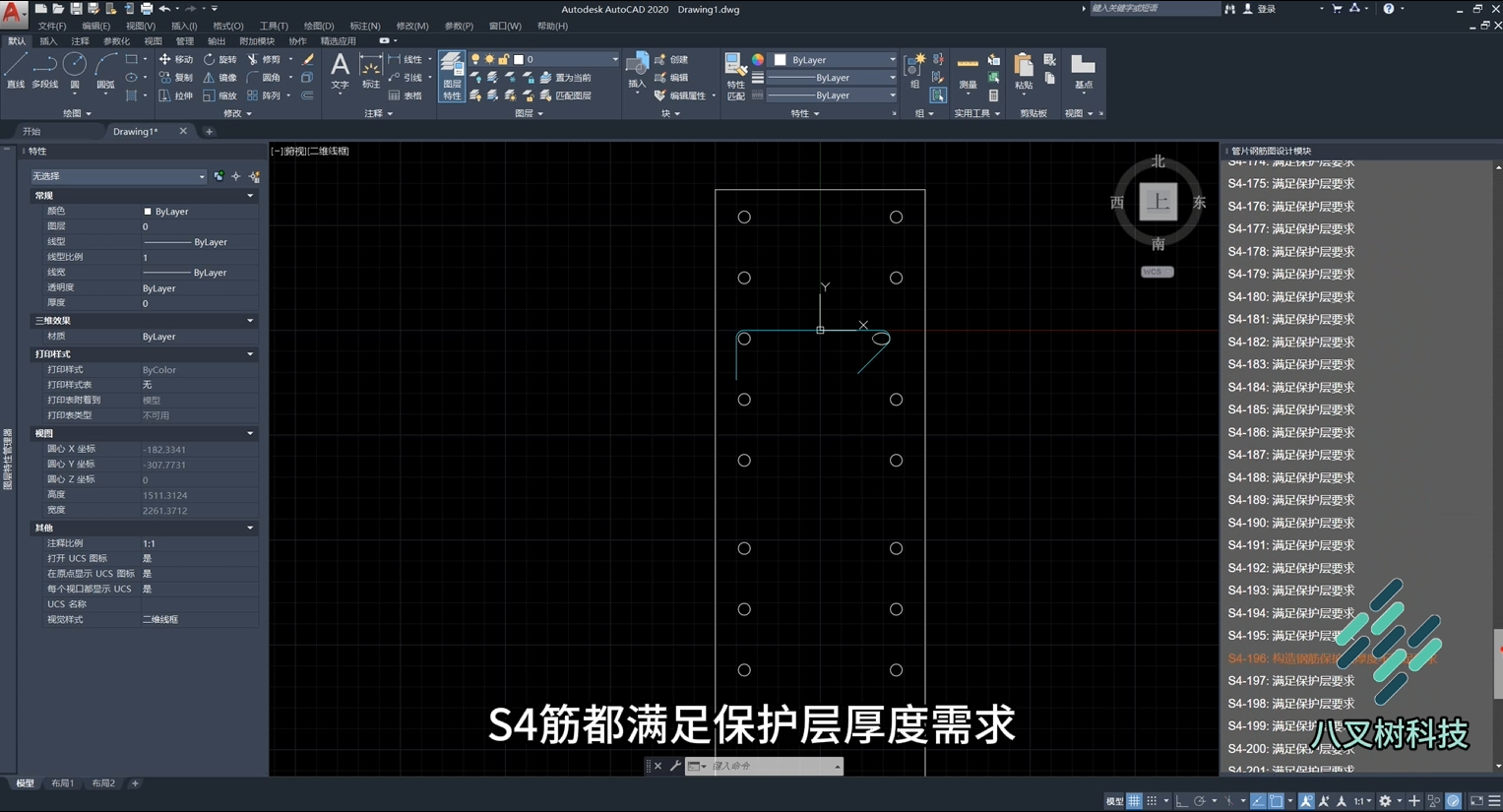

可以看到绝大部分S4筋都满足保护层厚度需求

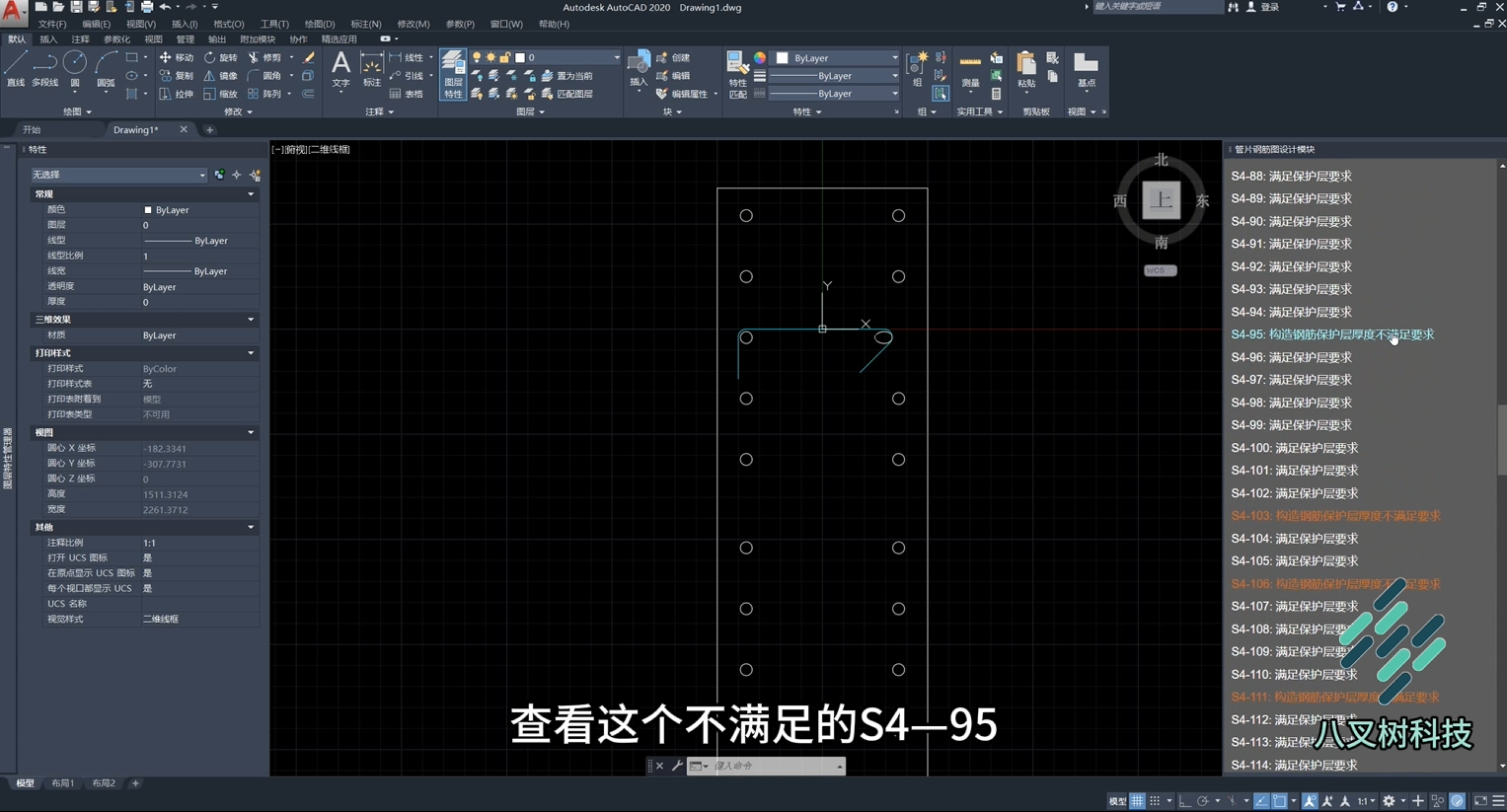

查看这个不满足的S4-95

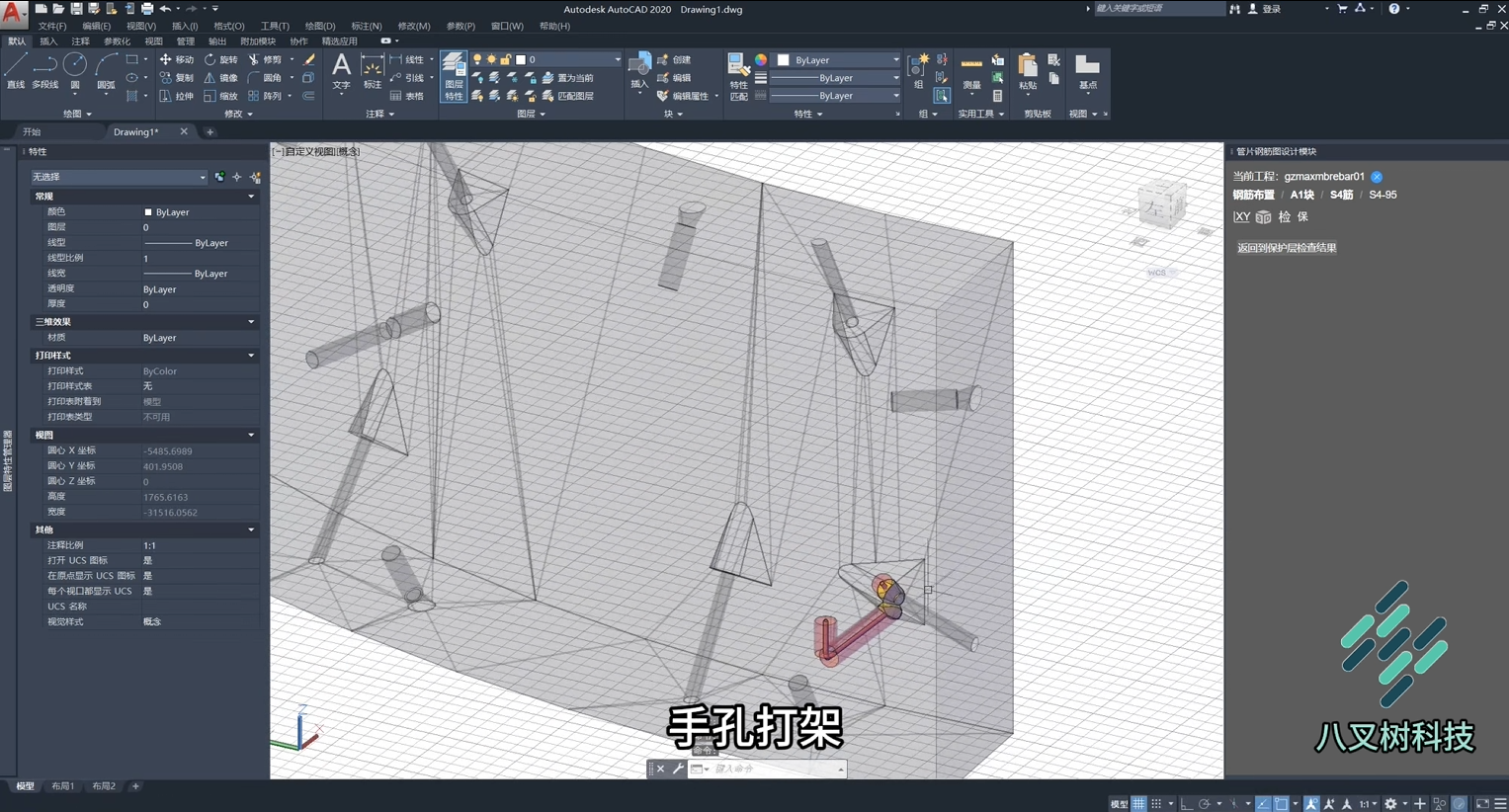

查看其保护层，发现它与手孔打架，如下图：

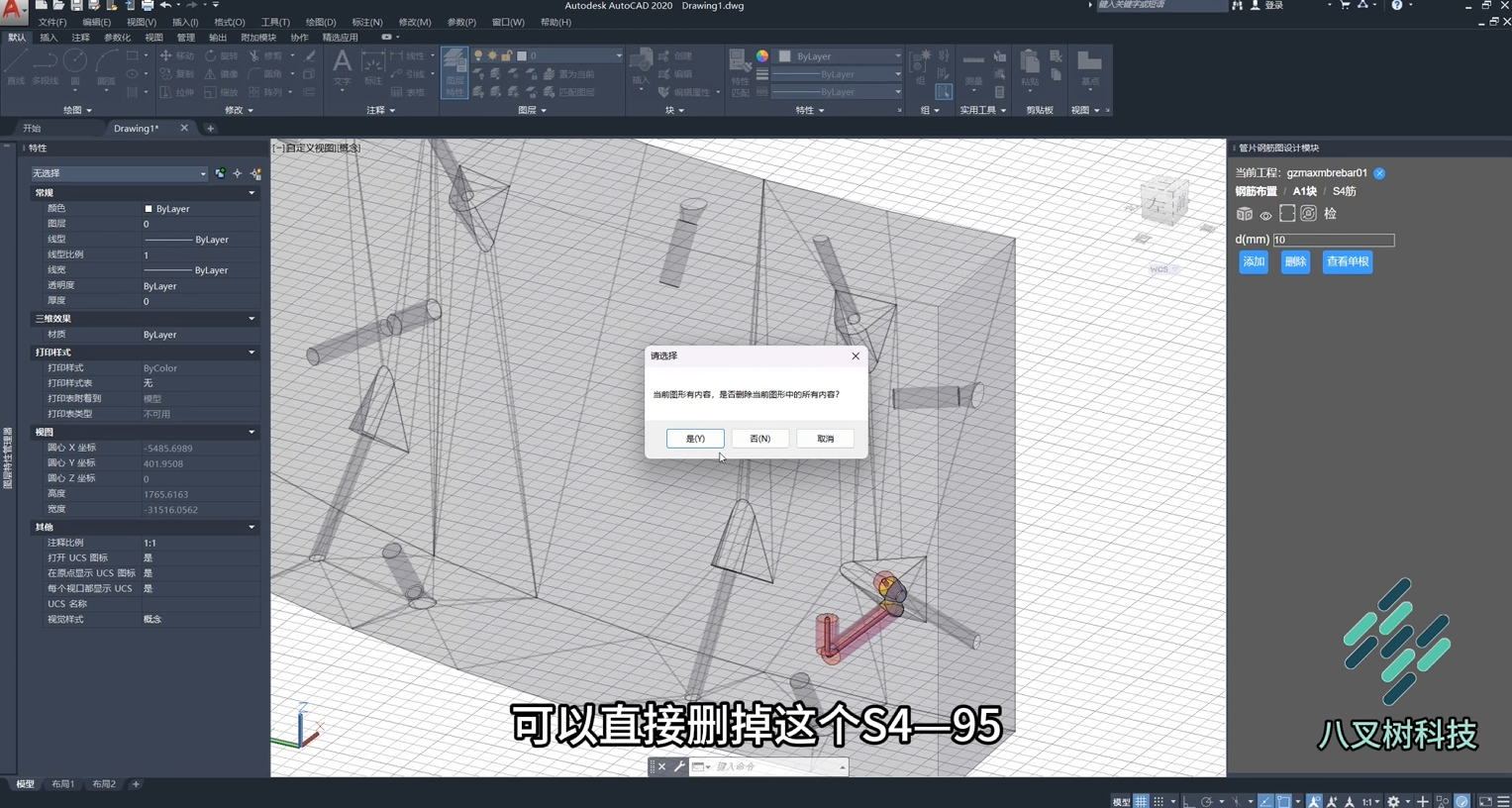

这个就没办法修改了，可以直接删掉这个S4-95

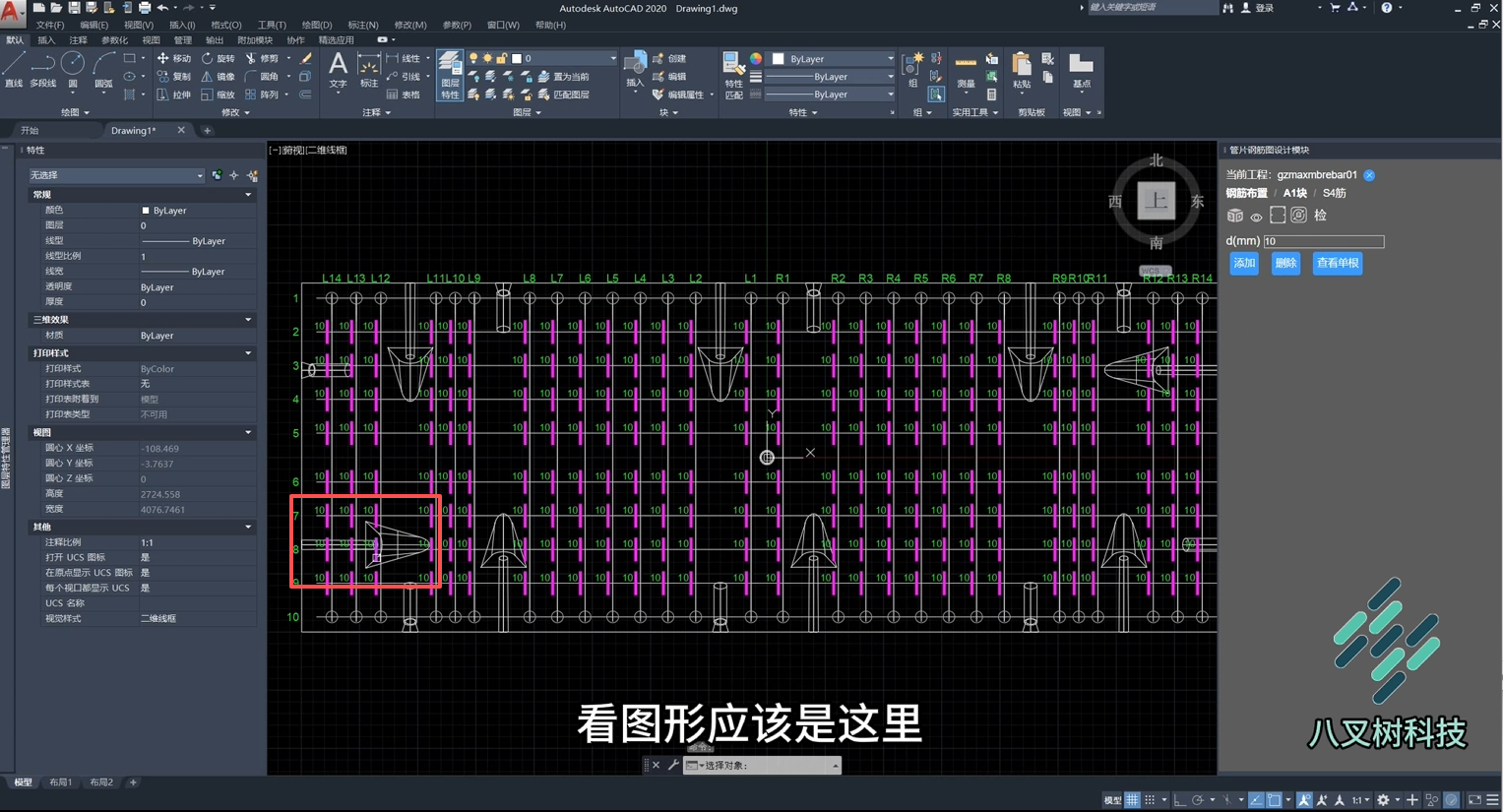

看图形应该是这里 删除后重新生成

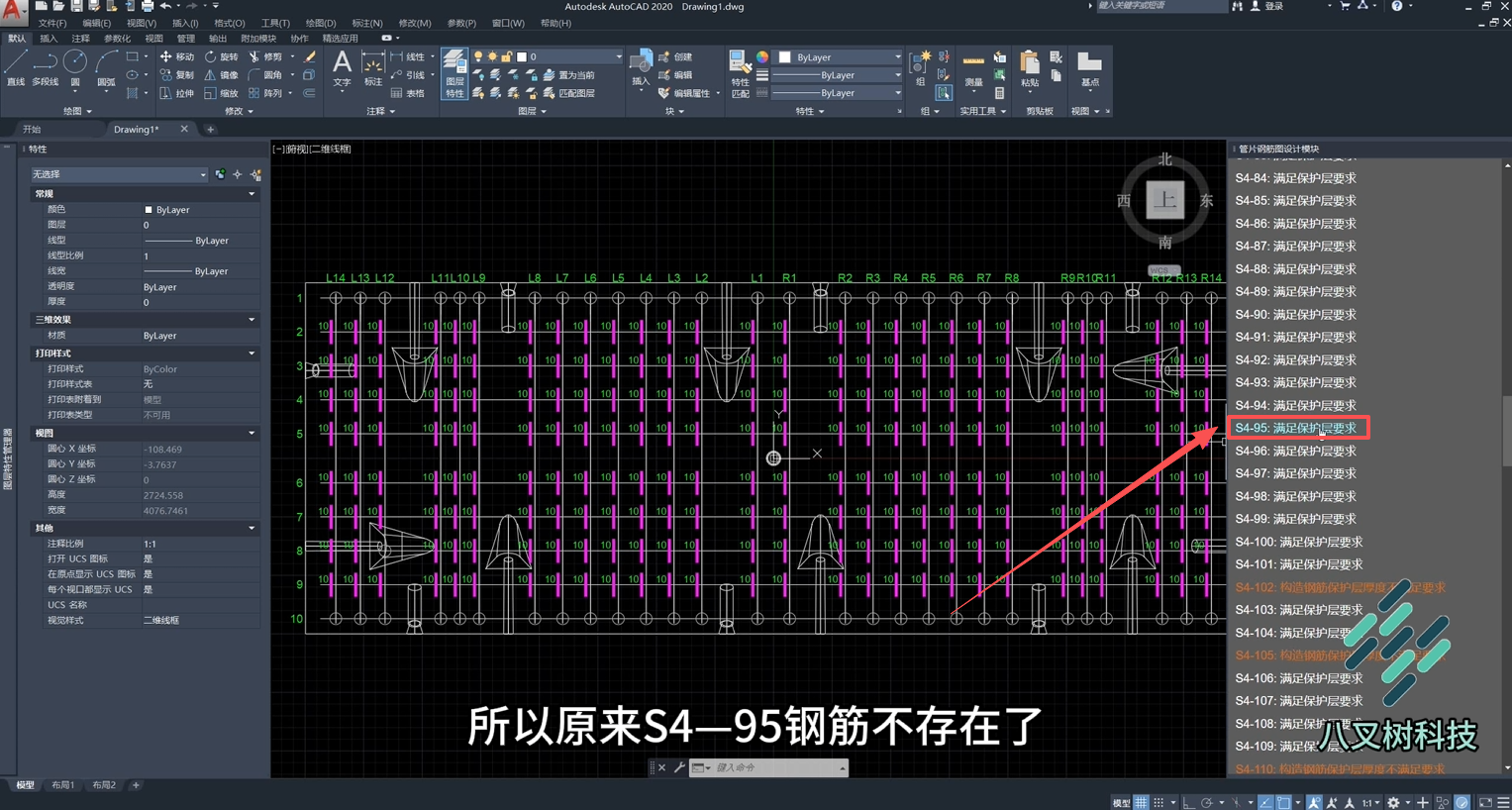

再点击一下检测保护层厚度，查看S95发现 因为删除了钢筋重新编号，原来S4—95不存在了

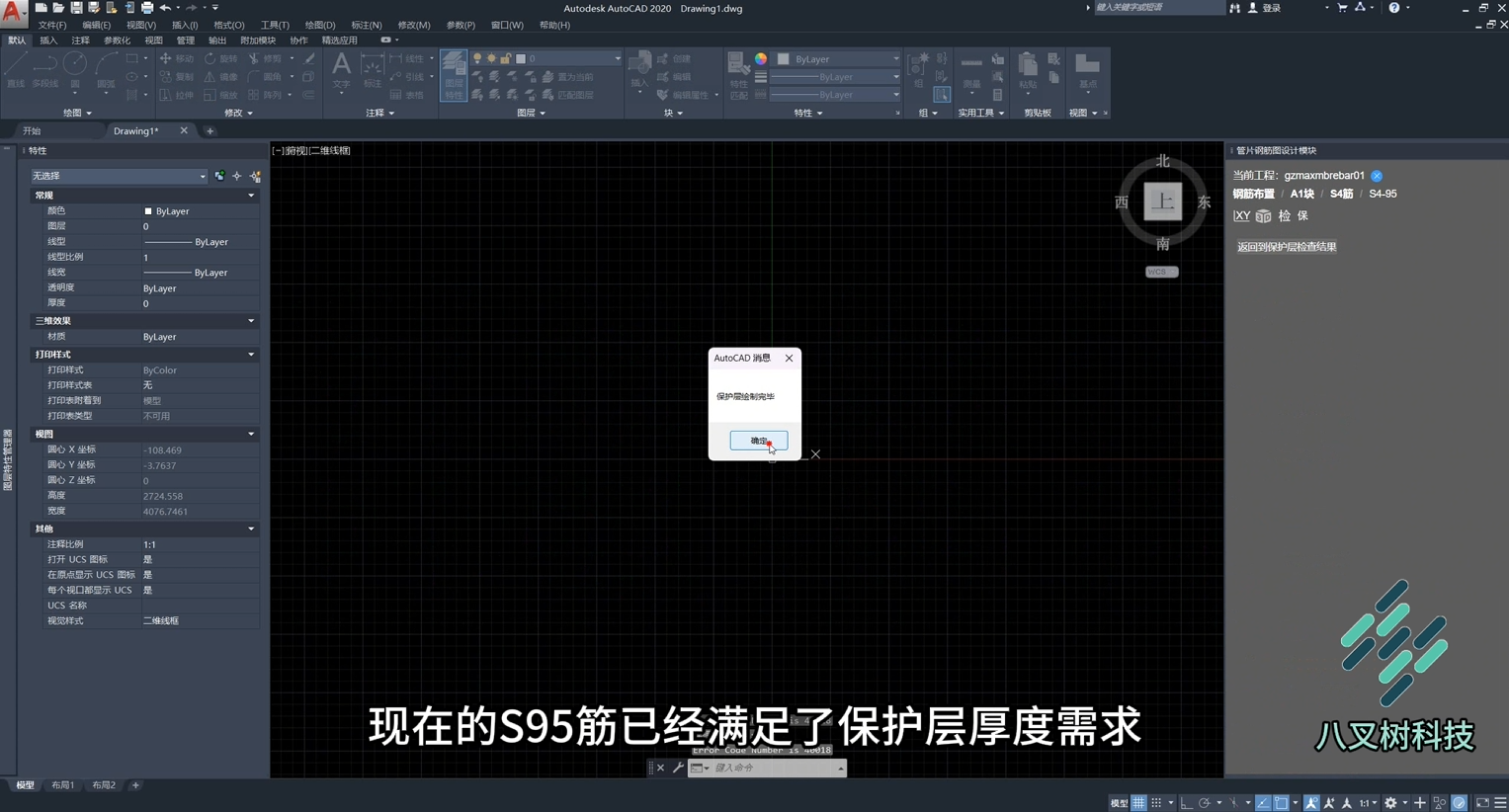

所以现在的S95已经满足了保存厚度需求
