盾构管片环向构造筋布筋介绍
技术文章 2026年7月1日 Admin 48 阅读

盾构管片环向构造筋布筋介绍

本文章为八叉树盾构管片软件钢筋模块S6筋的布置

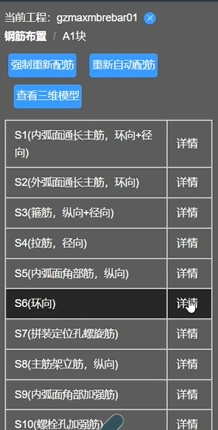

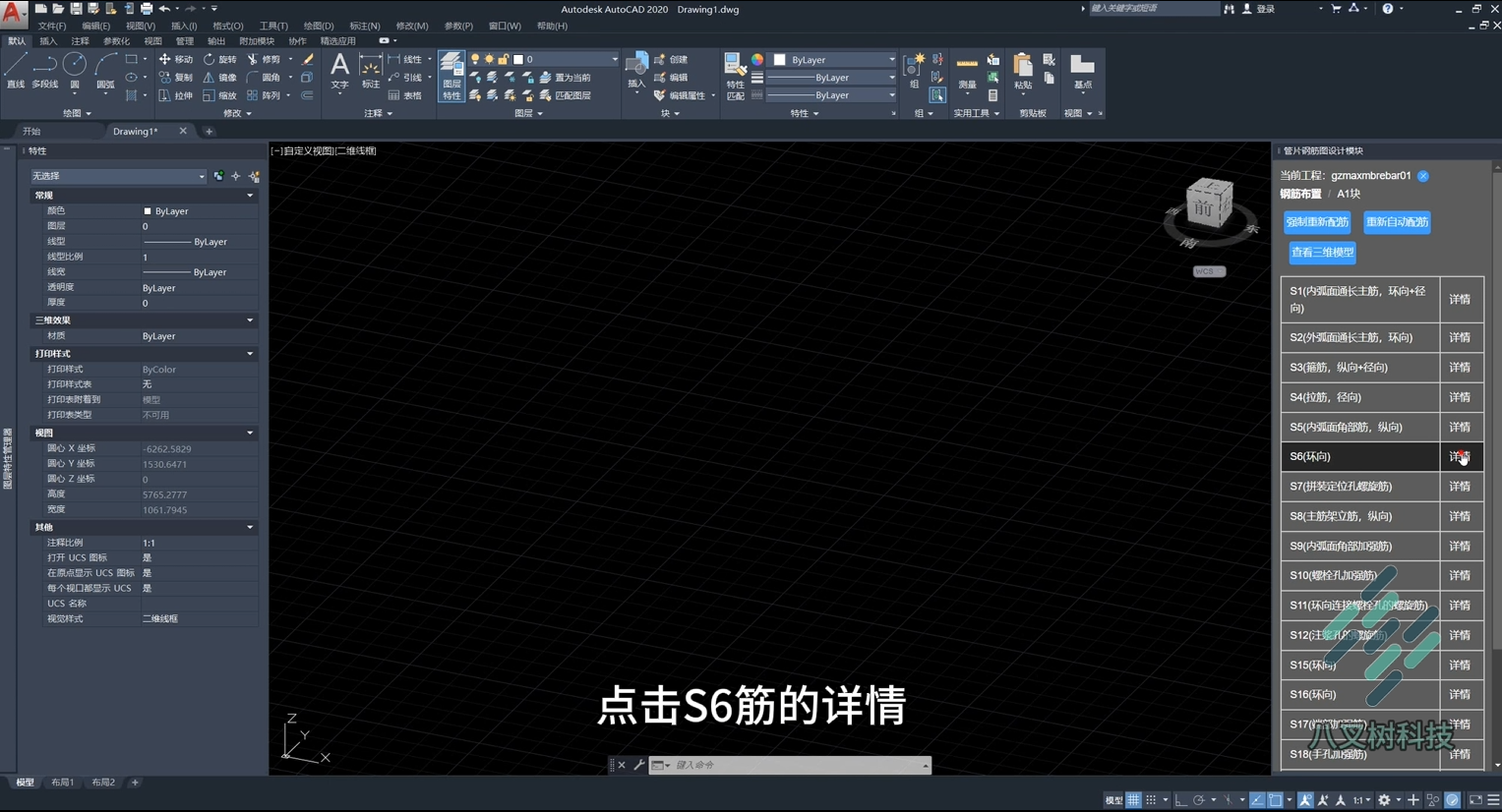

首先点击S6筋的详情

image-20260630204701095

image-20260630204744199

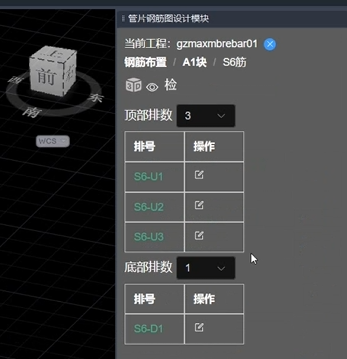

S6筋详情页面：

image-20260630204801636

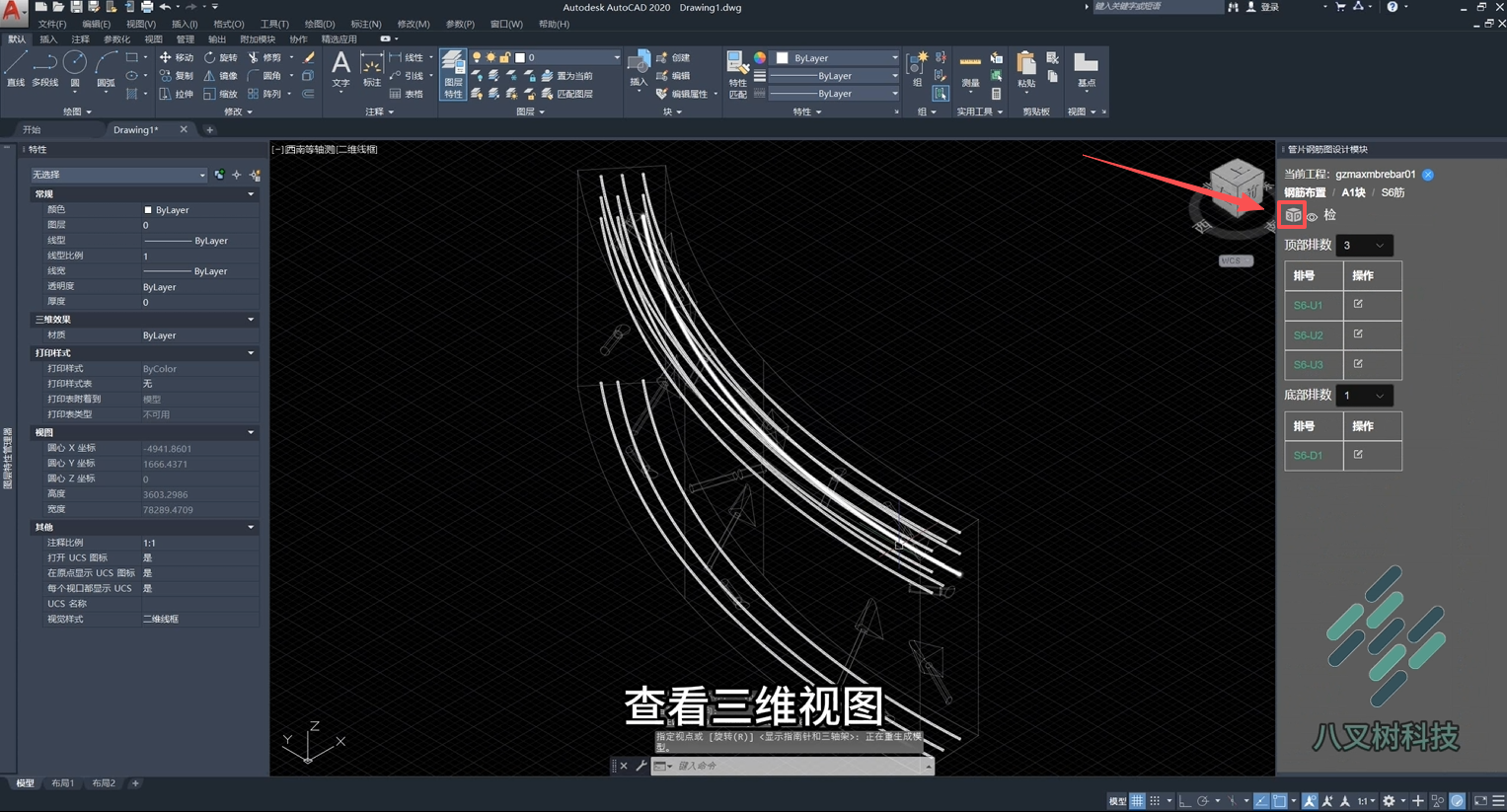

查看三维视图：

image-20260630204850023

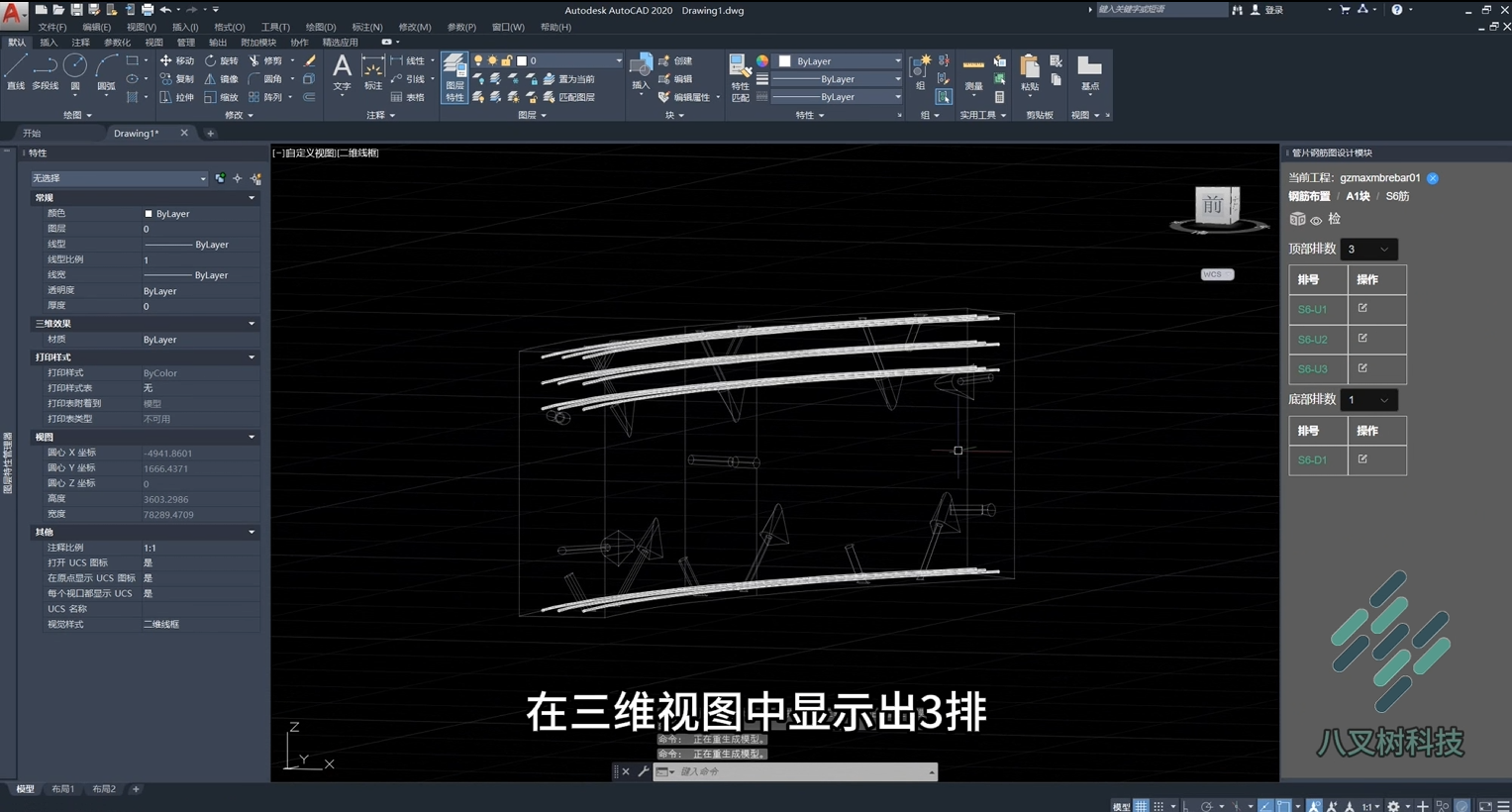

可以看到顶部排数是三排，底部排数是一排

image-20260630204925172

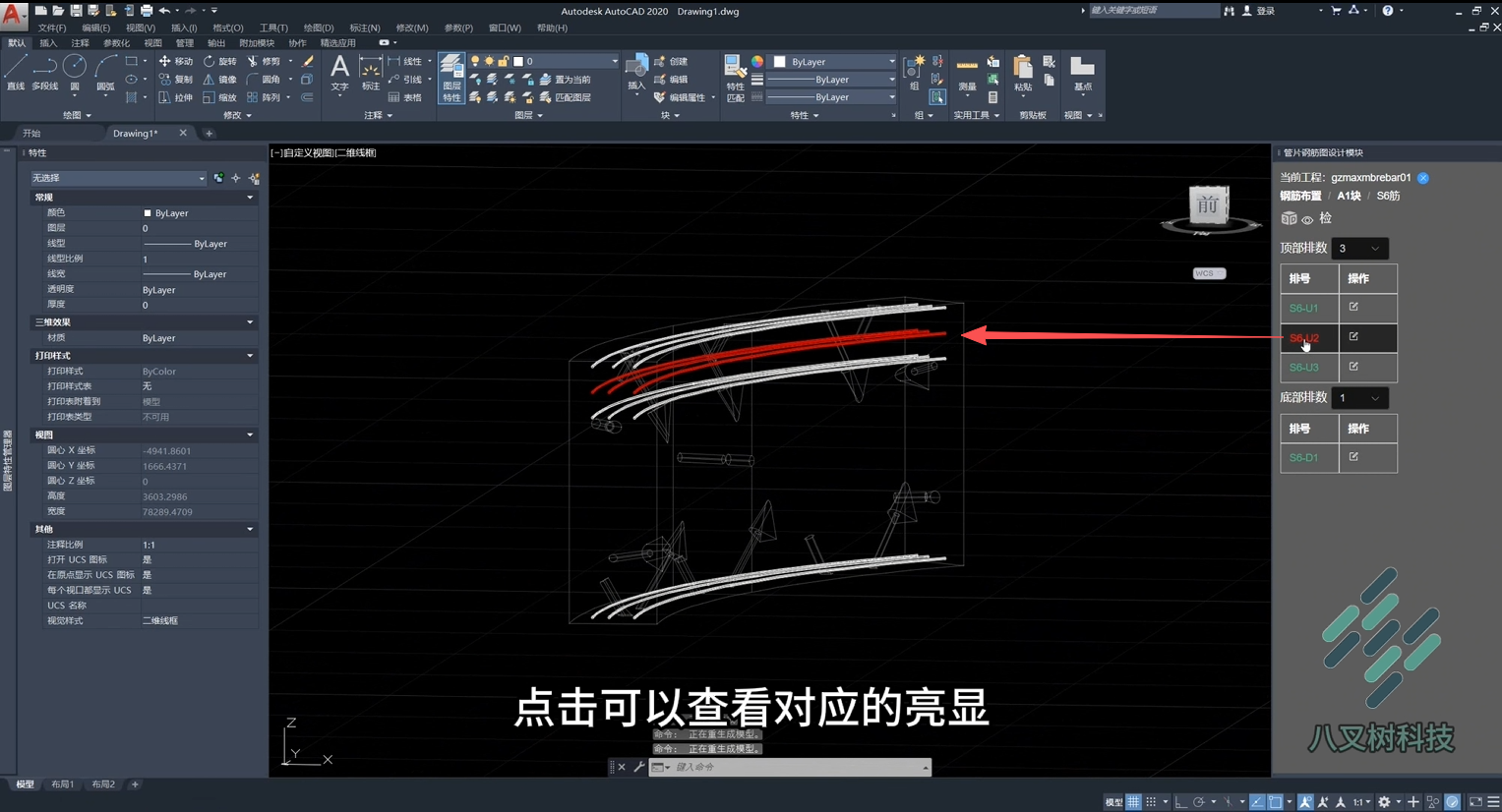

点击可以查看对应的亮显 image-20260630205008776

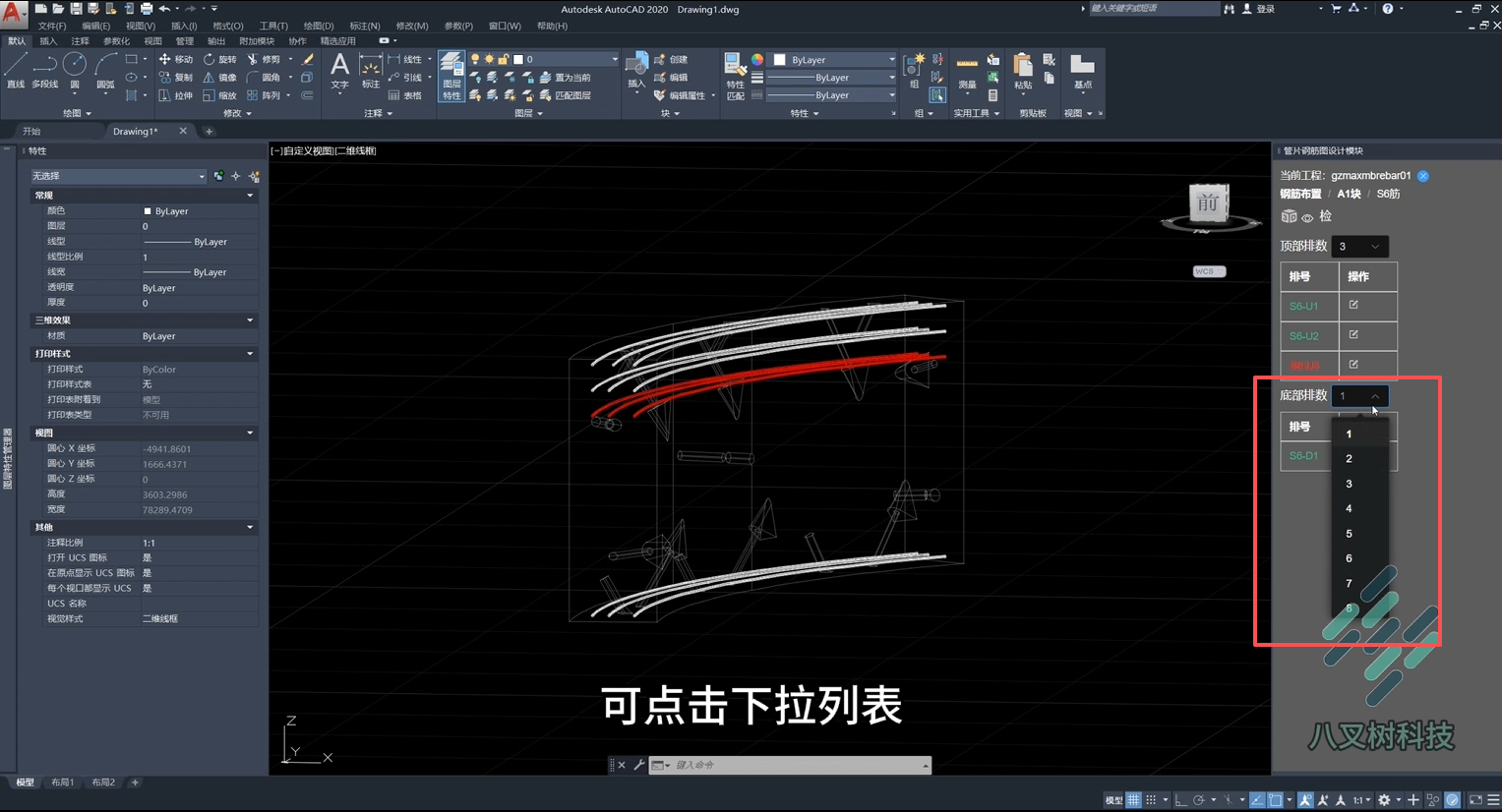

可点击右侧下拉列表，增加对应的排数

image-20260630205054584

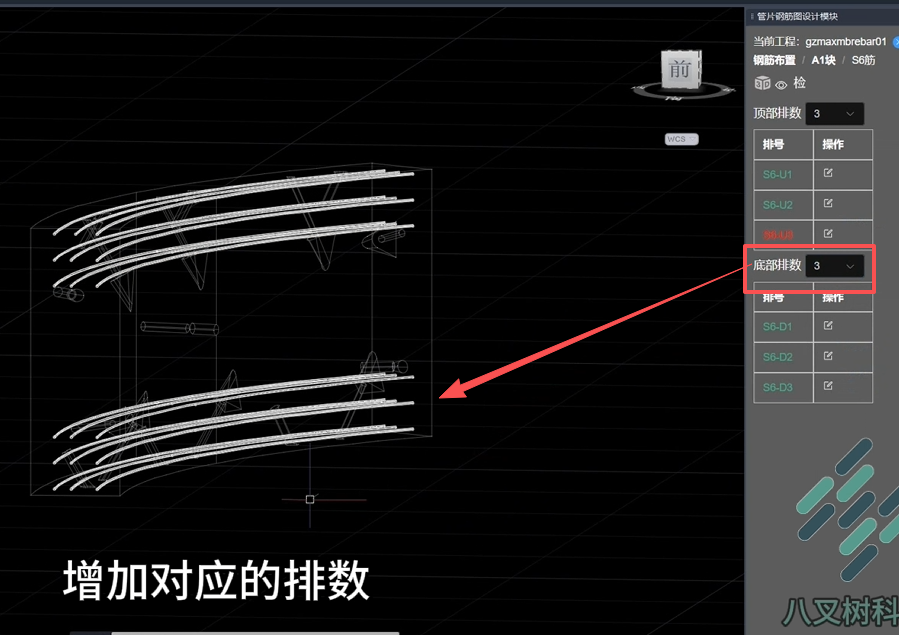

image-20260630205122300

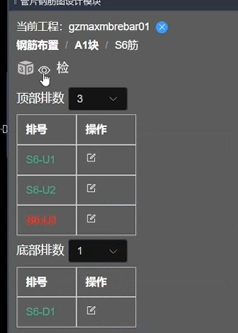

点击显示关联的钢筋

image-20260630205219587

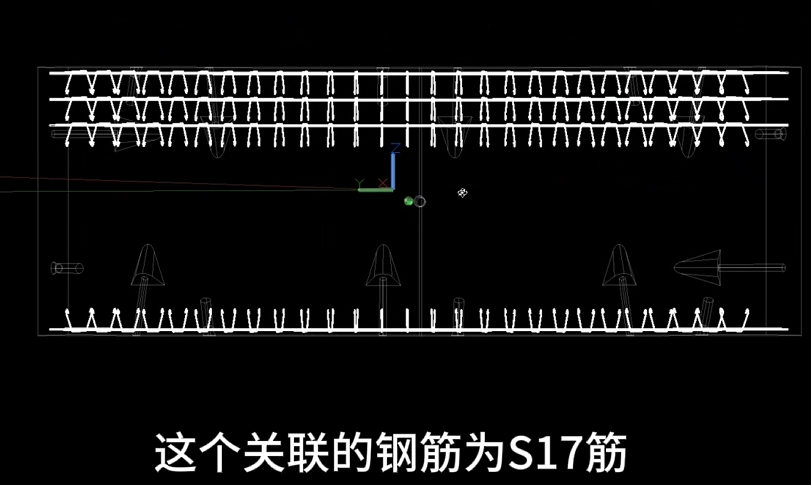

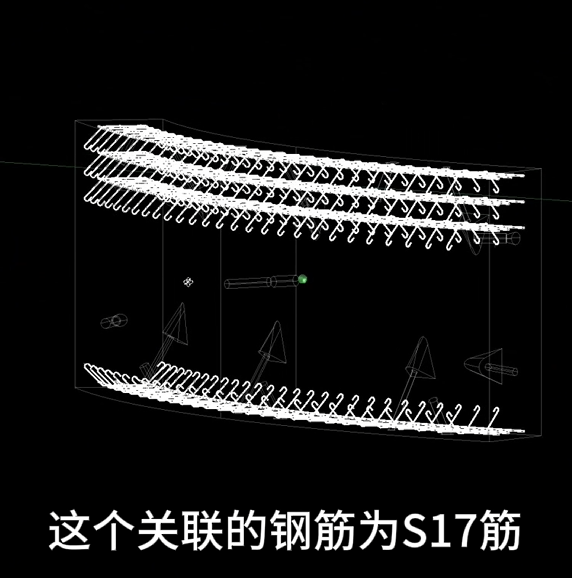

关联钢筋为S17筋

image-20260630205306902

image-20260630205326284

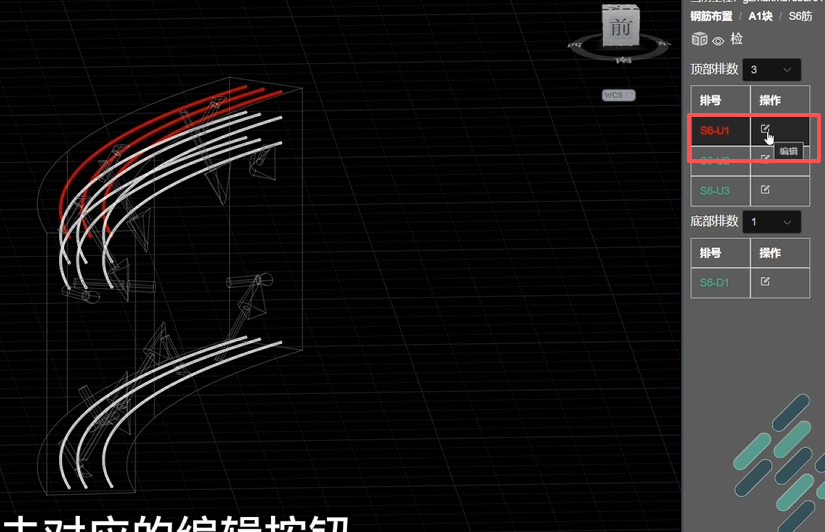

可对单排钢筋进行编辑操作

image-20260630205357253

单排钢筋编辑界面：

image-20260630205426656

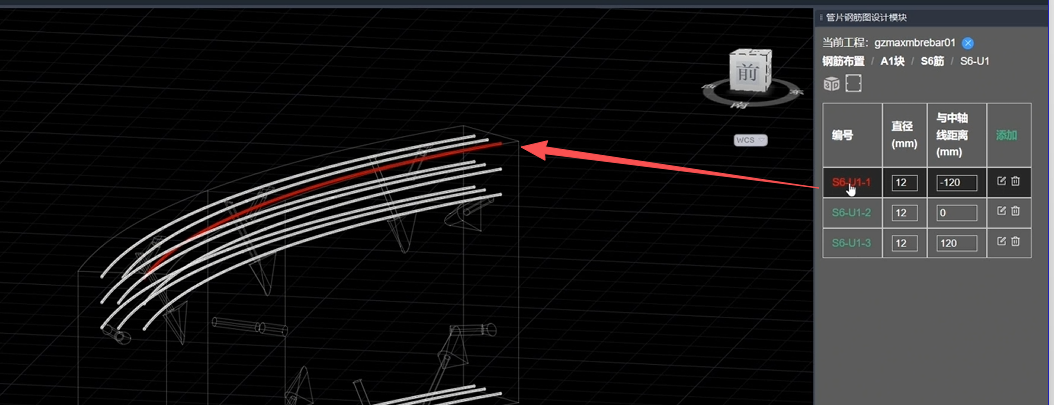

切换二维视图，可更明显看出这排钢筋一一对应的位置。

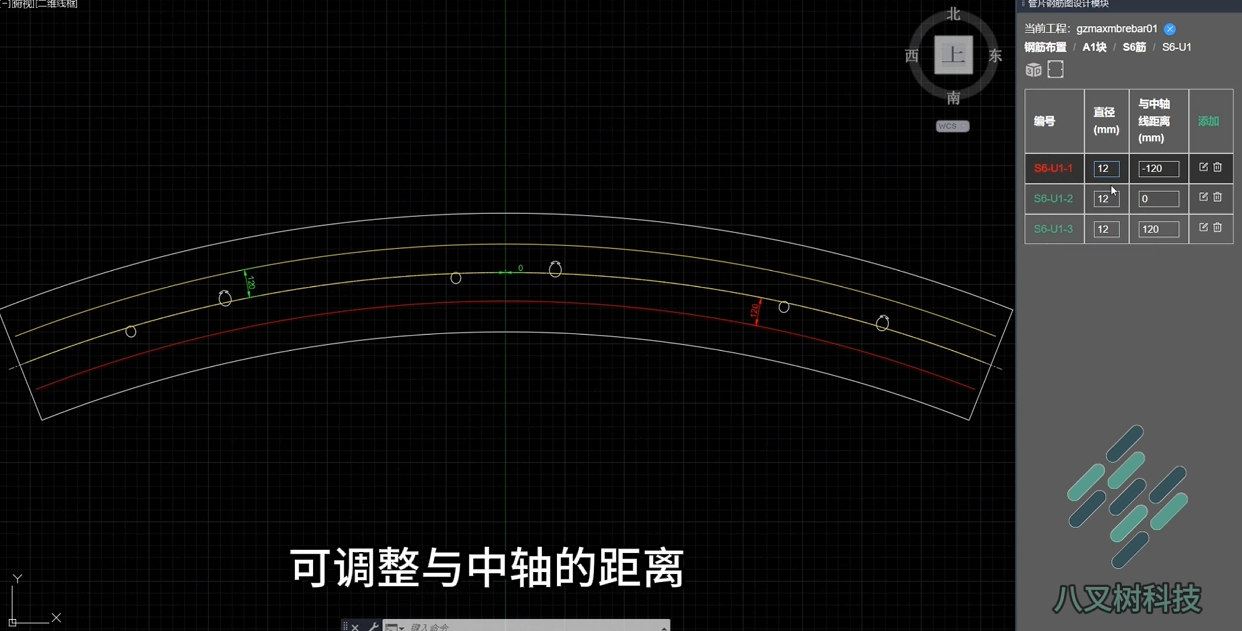

可调整与中轴的距离

image-20260630205511372

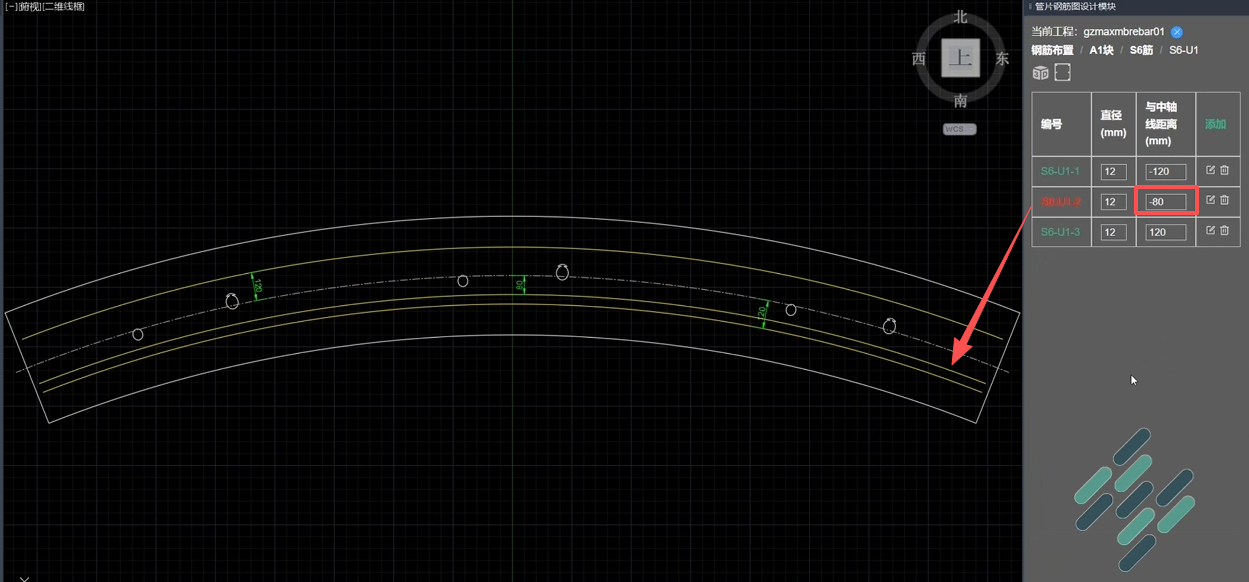

如将S6-U1-2与中轴距离从0调整为-80：

image-20260630205700802

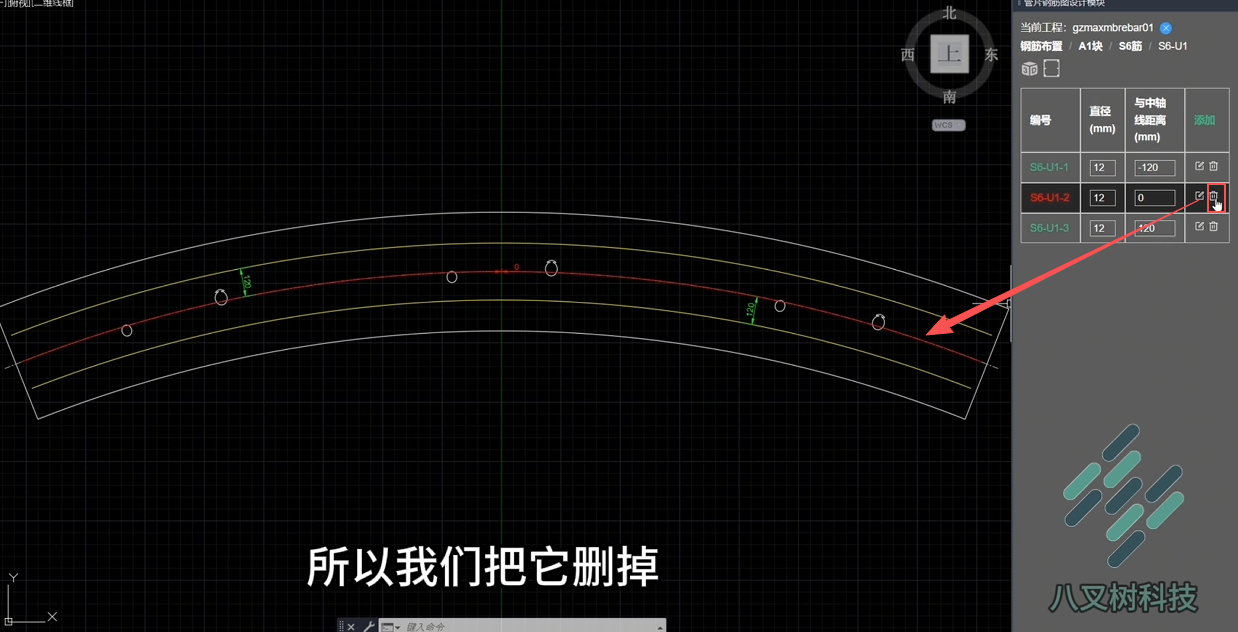

也可以对钢筋进行删除操作，如S6-U1-2，它横穿了所有的纵向直螺栓，我们将它删除

image-20260630205832228

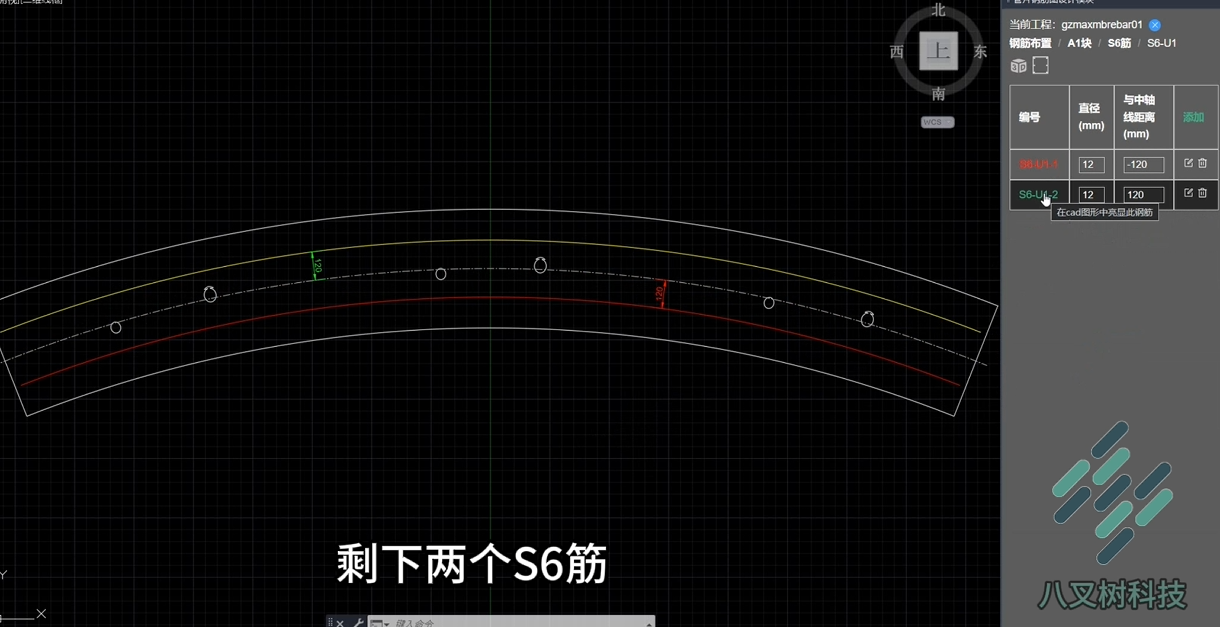

删除后剩下两个S6筋

image-20260630205858240

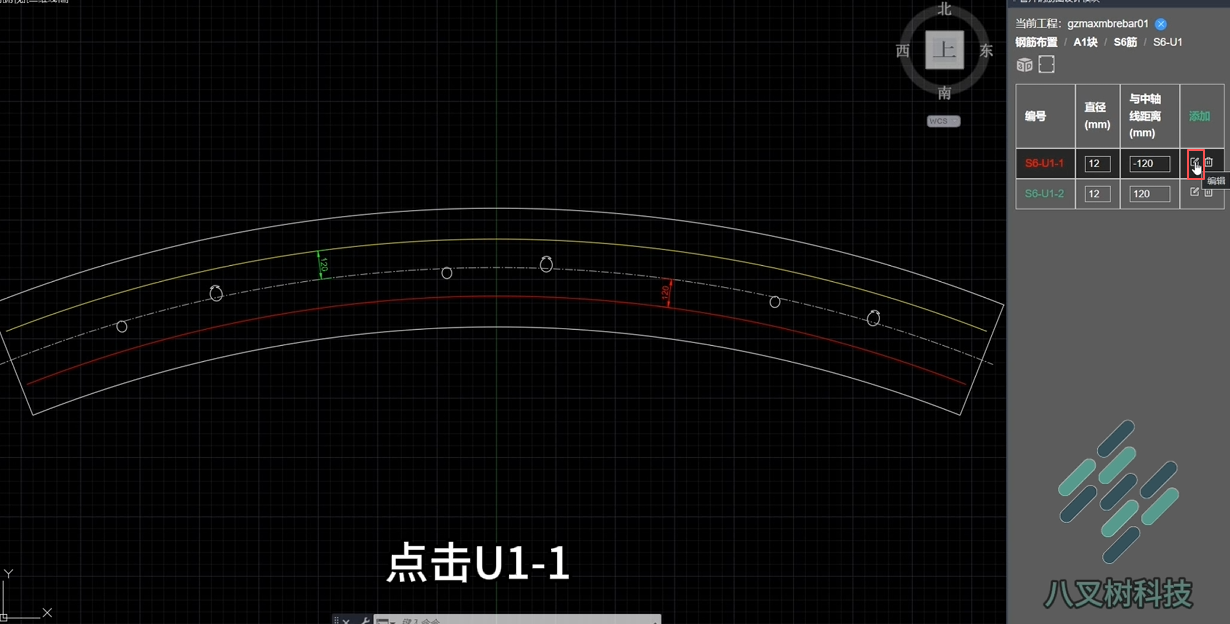

查看单根钢筋 S6-U1-1

image-20260630205937751

查看XY平面

image-20260630210010499

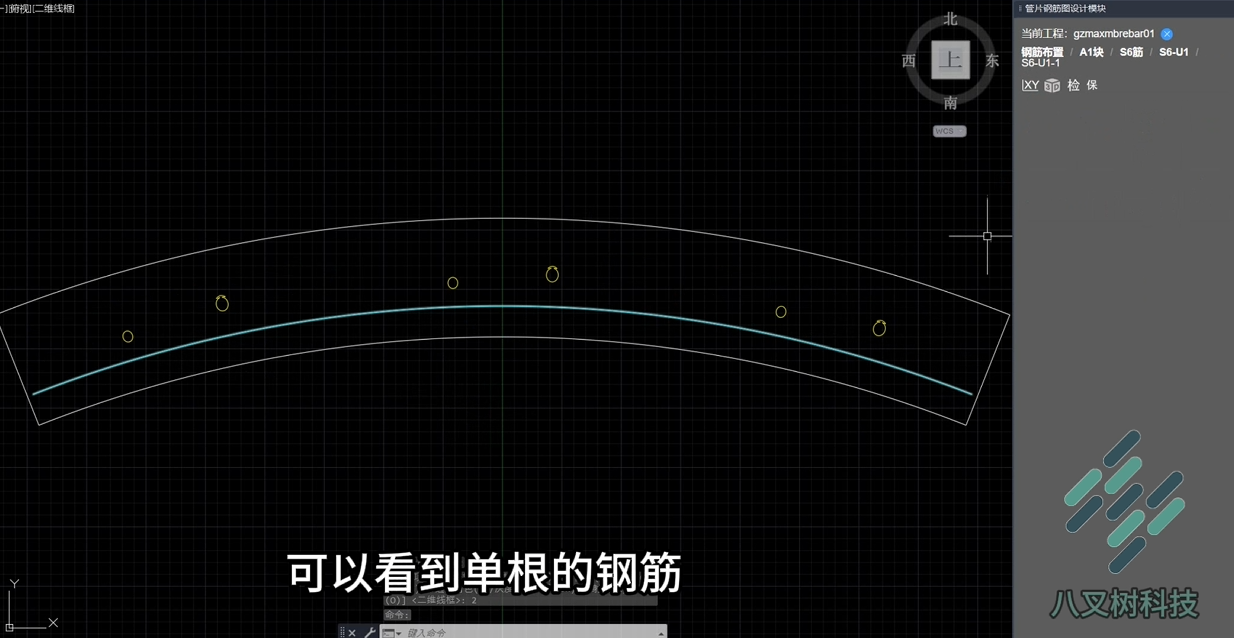

可以看到单根钢筋

image-20260630210029773

查看三维视图

image-20260630210043084

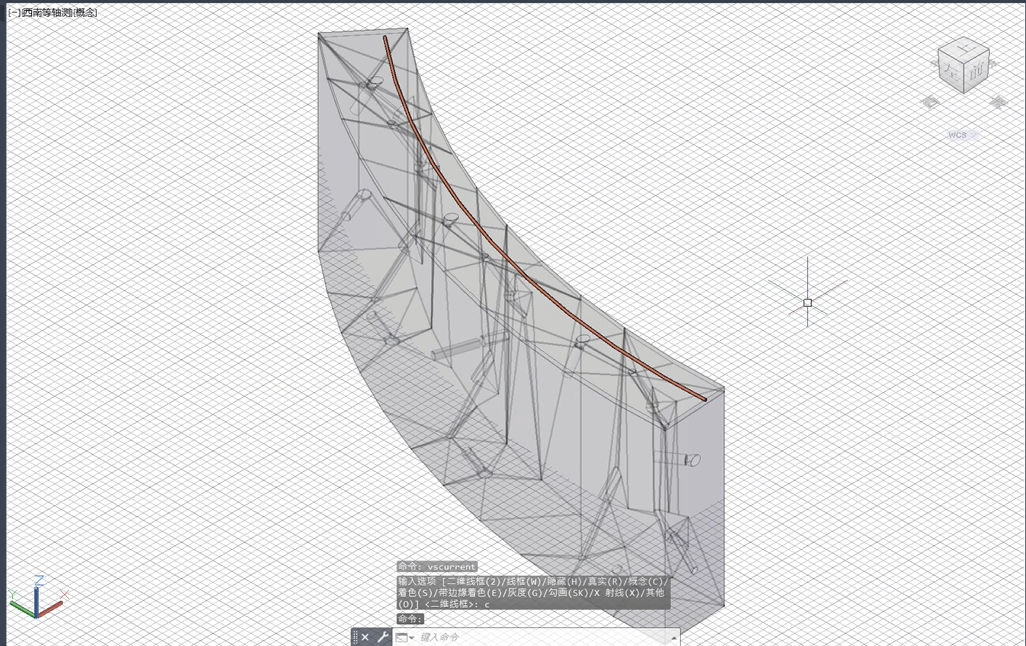

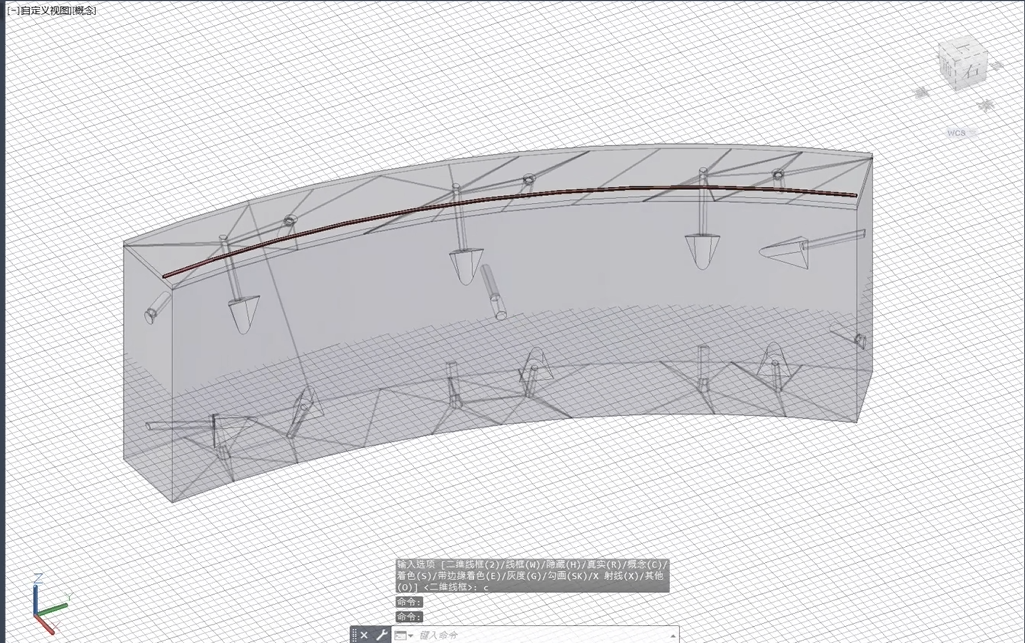

image-20260630210107046image-20260630210059438

点击检查保护层厚度

image-20260630210140833

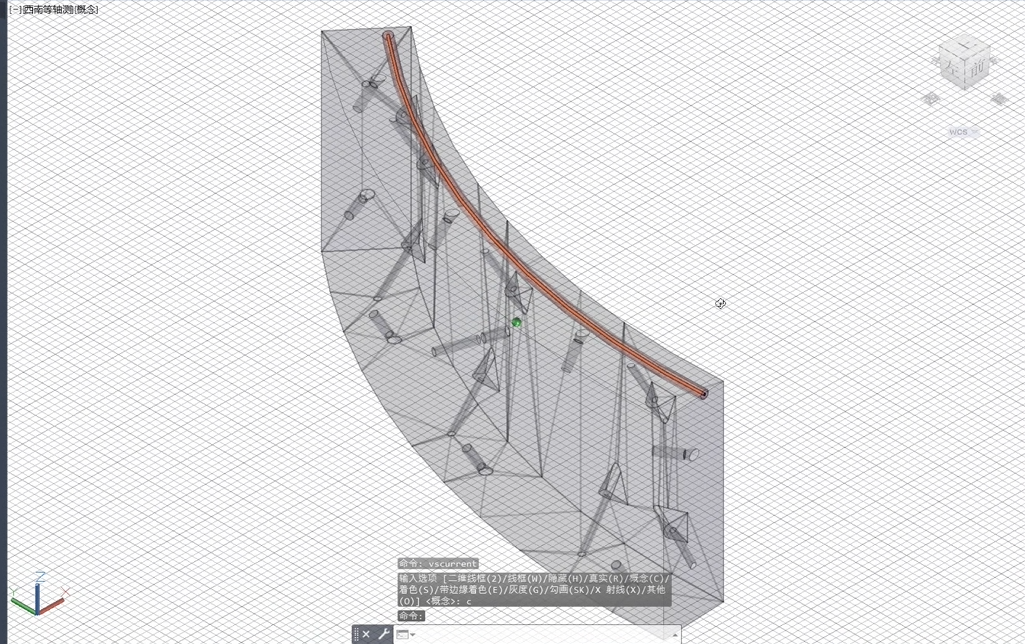

image-20260630210206014

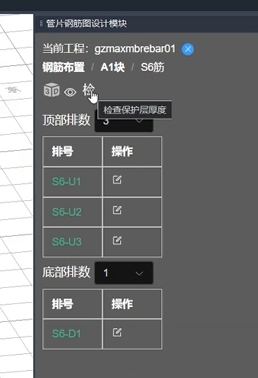

返回S6筋，检查所有的S6筋保护层厚度

image-20260630210234812

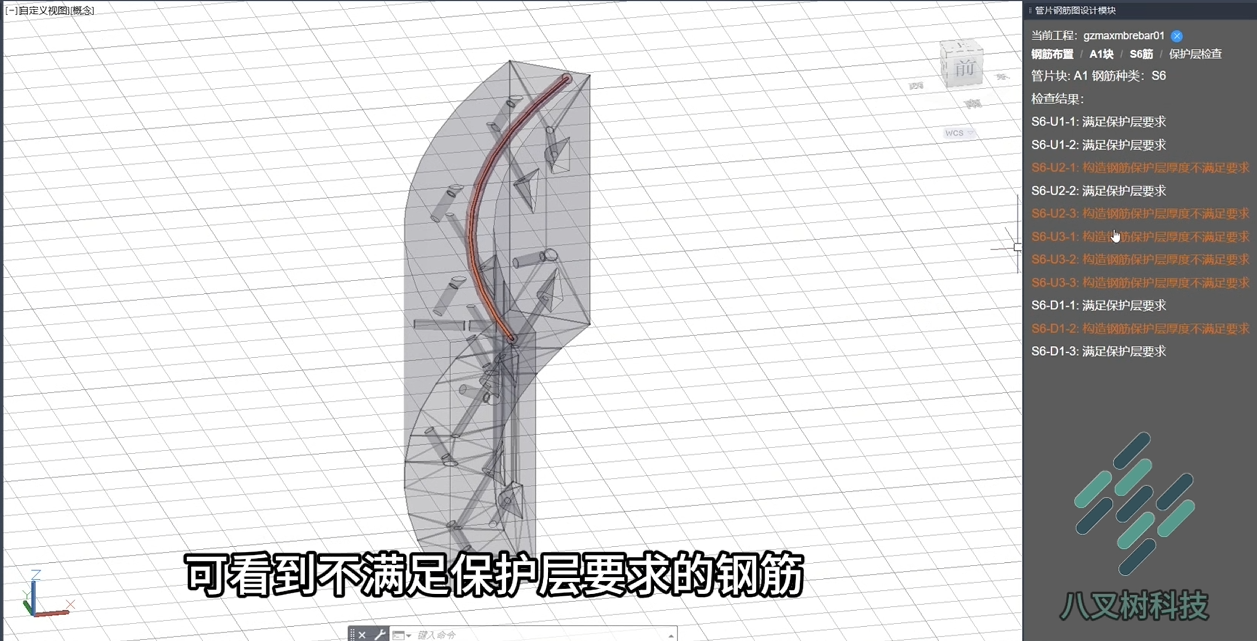

可以看到不满足保护层要求的钢筋

image-20260630210256258

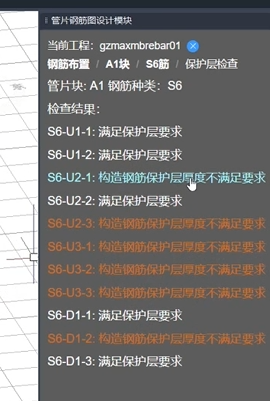

点击对应钢筋可查看具体不满足的原因，查看S6-U2-1

image-20260630210330255

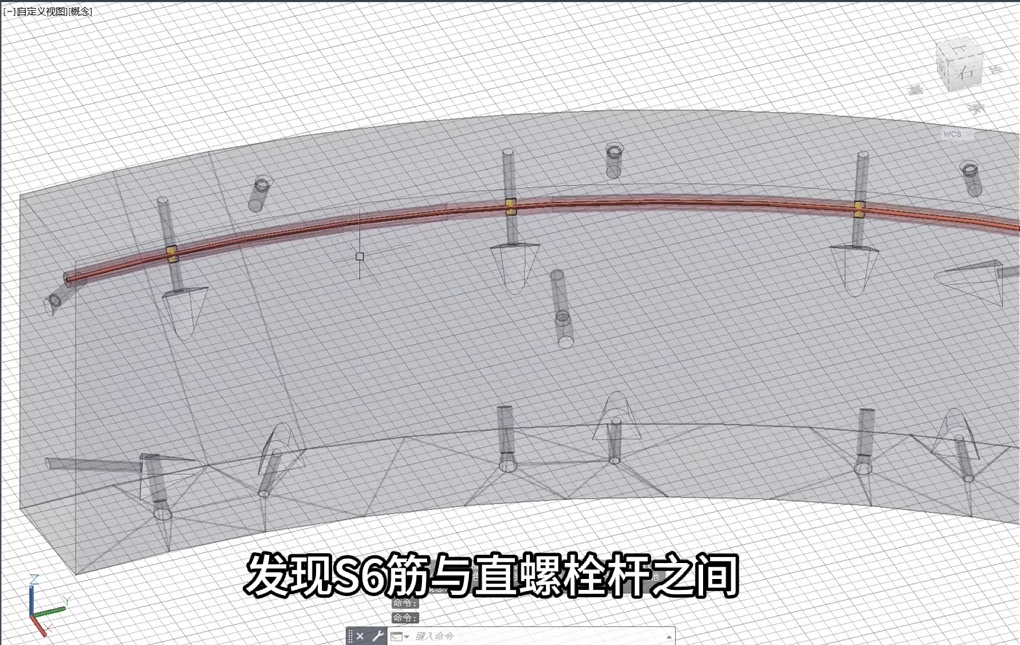

发现S6筋与直螺栓杆之间不满足保护层厚度

image-20260630210425384

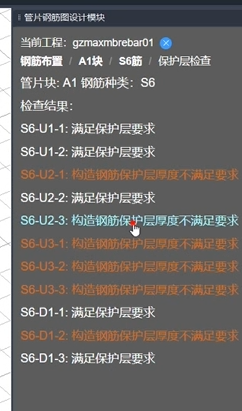

查看其他不满足保护层要求的钢筋，如S6-U2-3

image-20260630210533258

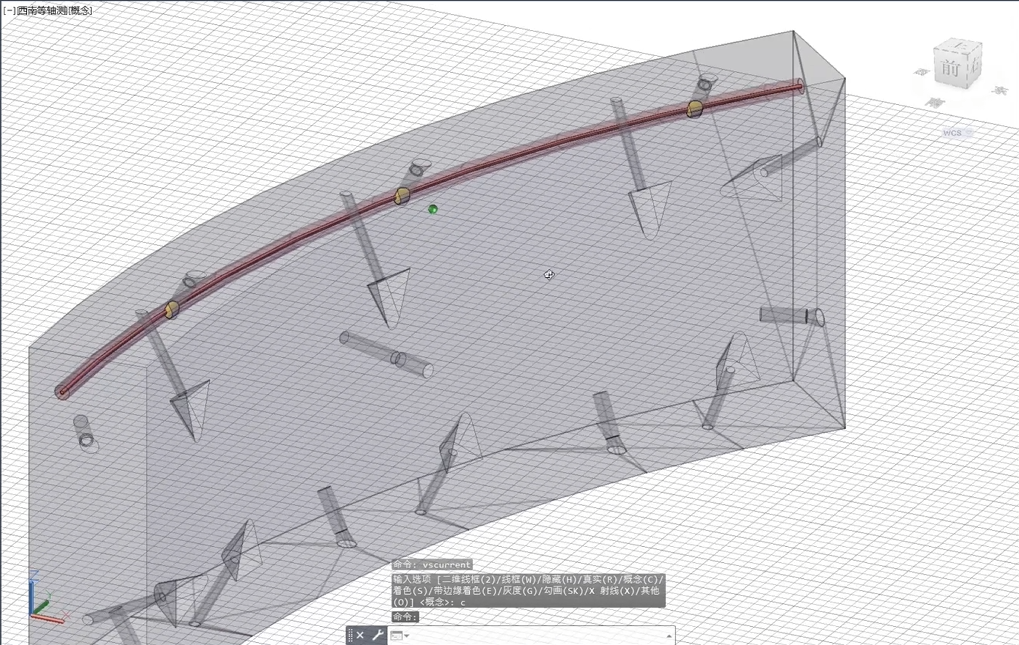

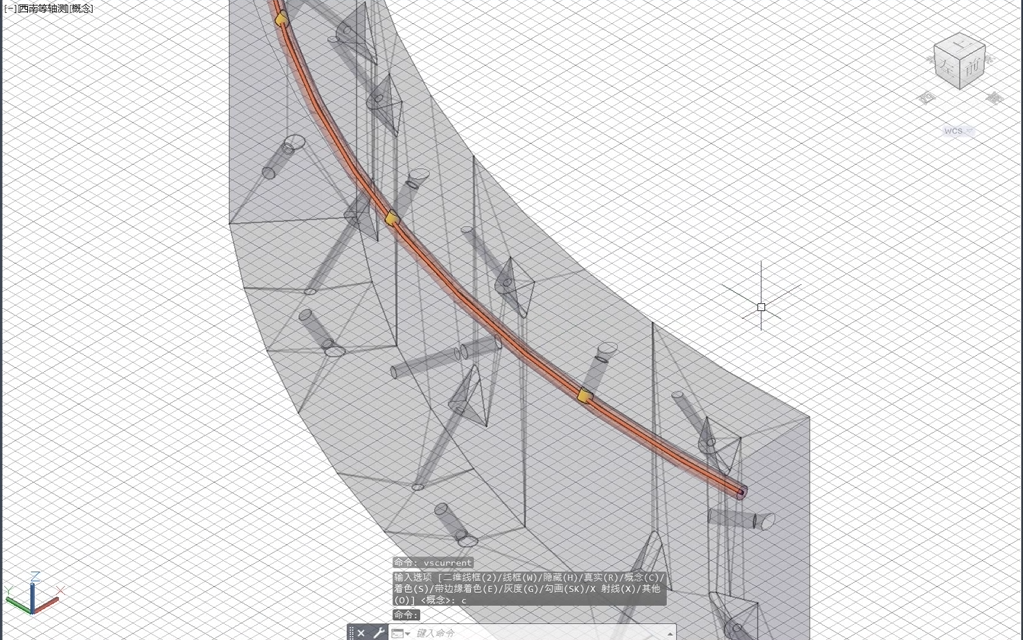

image-20260630210550901

image-20260630210604748

返回列表
