桩基础模块—识别桩

本文章介绍CAD中八叉树工具箱的桩基础模块中桩的识别

八叉树科技 - 专业的BIM解决方案提供商

首先打开CAD，输入bcs指令，打开八叉树工具箱：

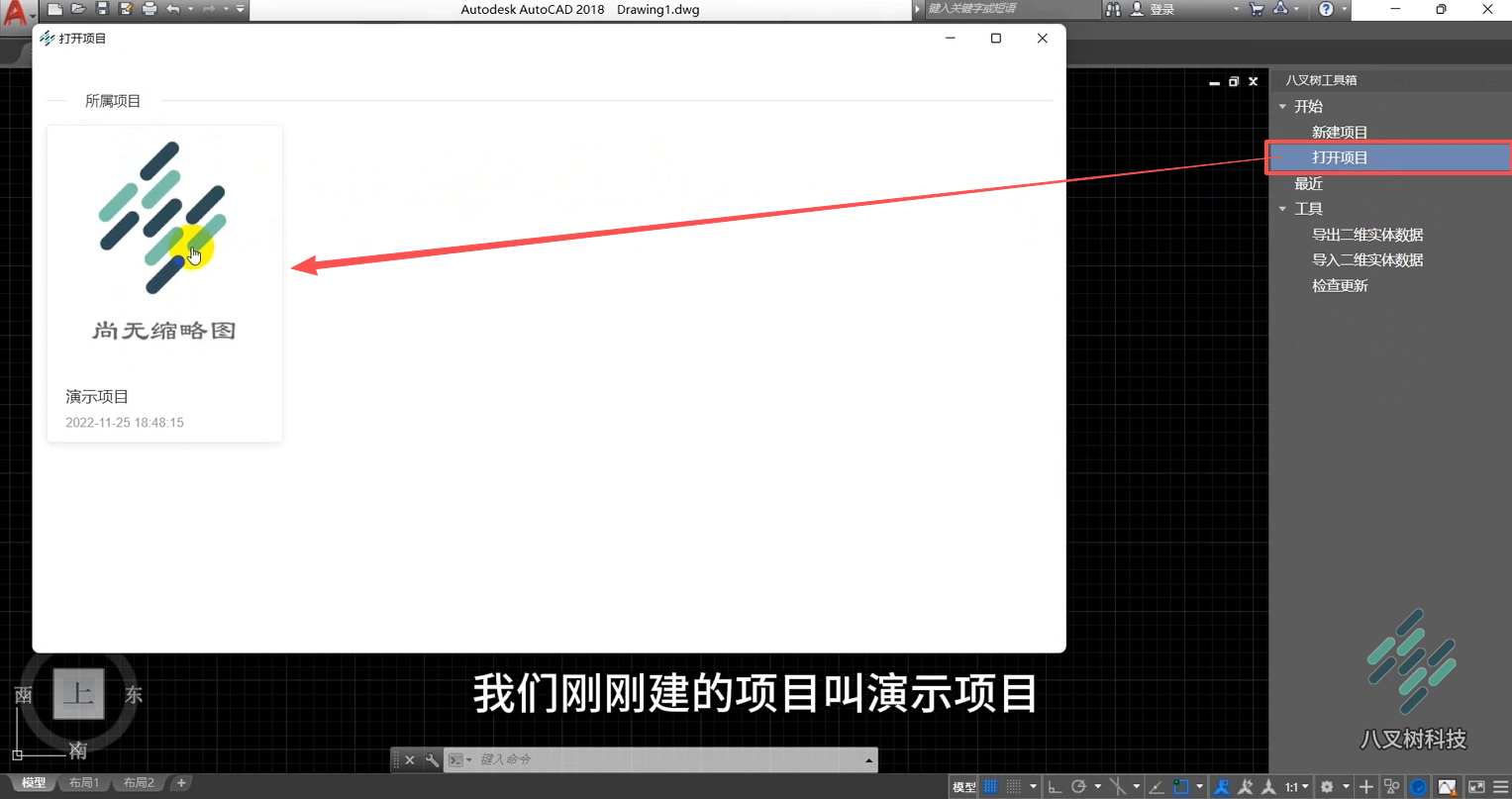

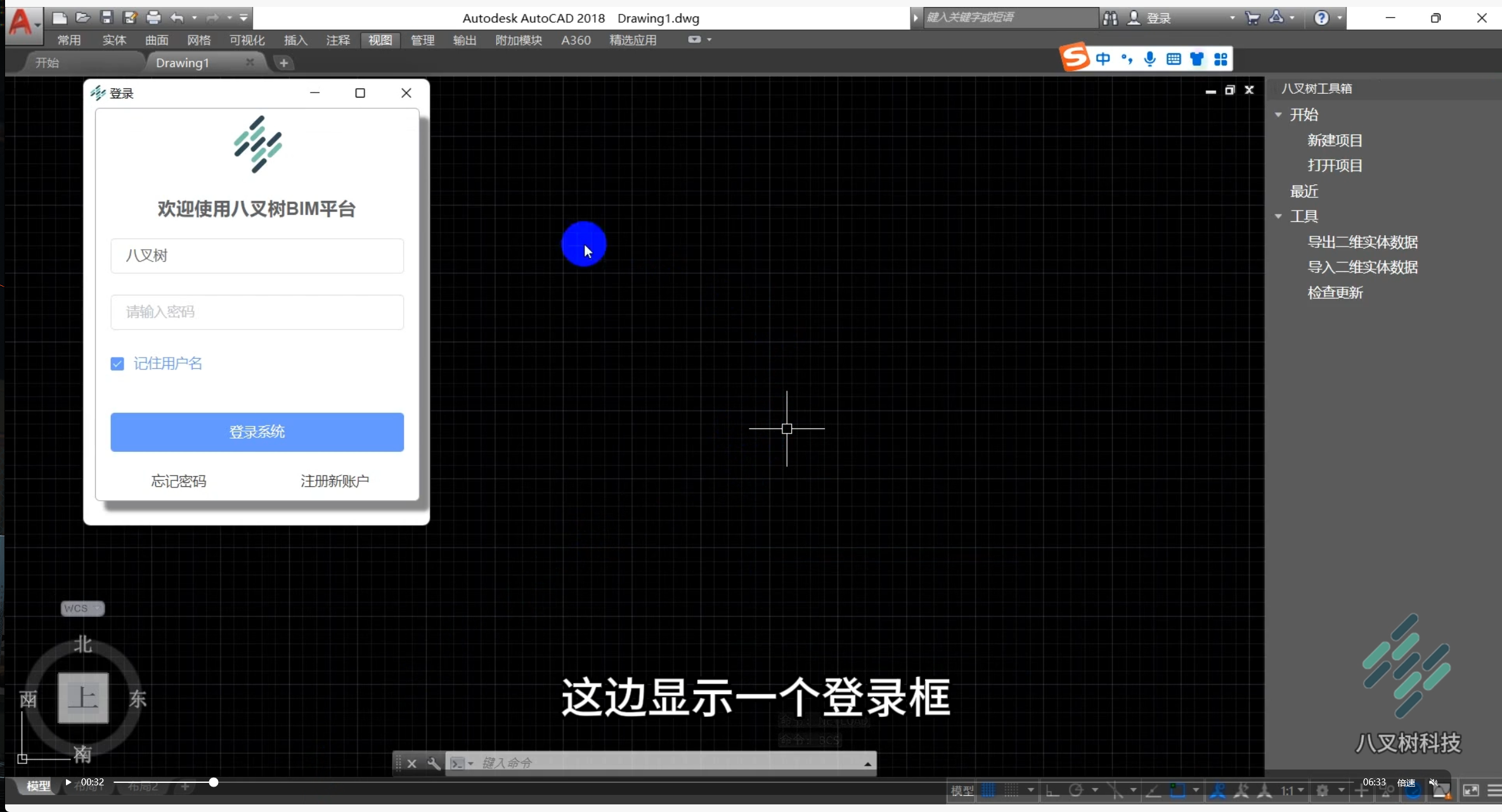

登录后，打开项目：

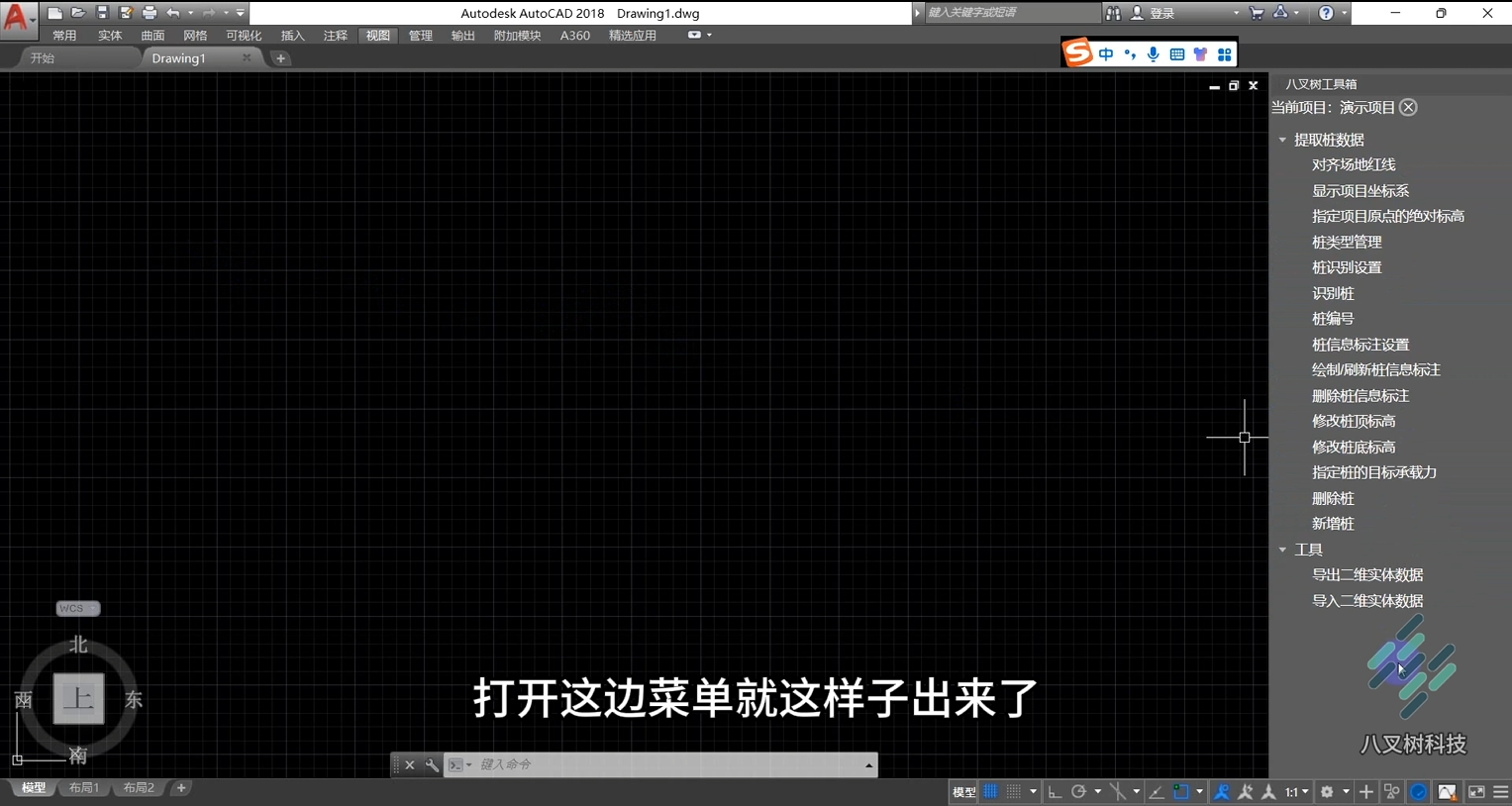

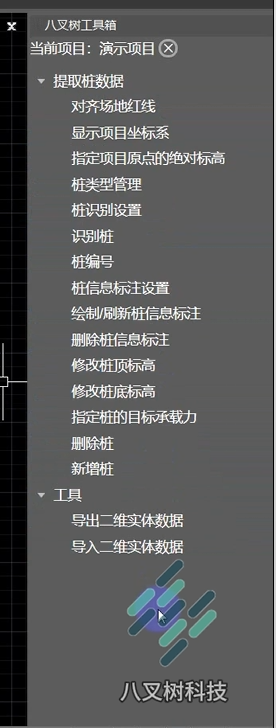

打开项目后，主菜单如下图：

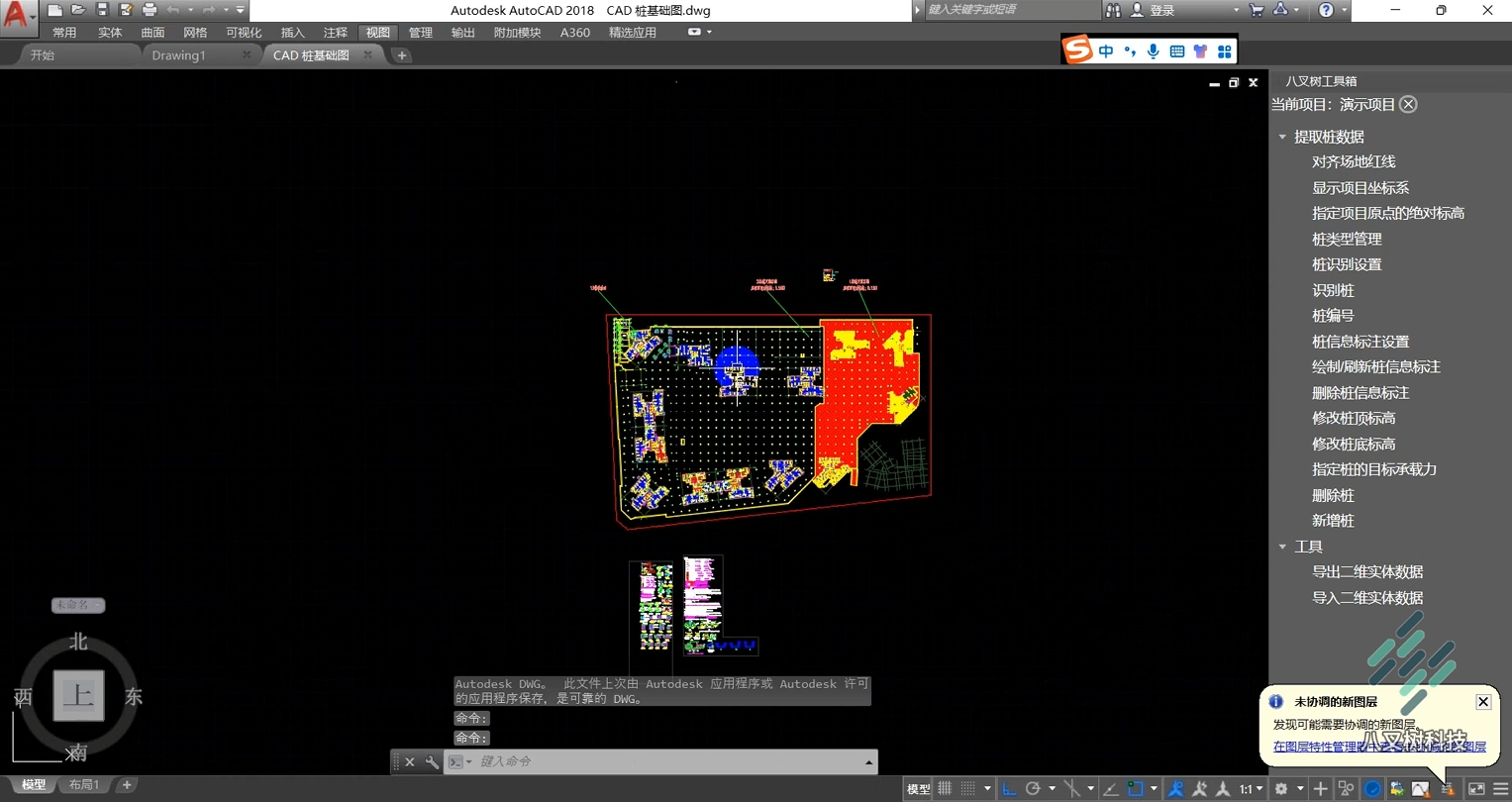

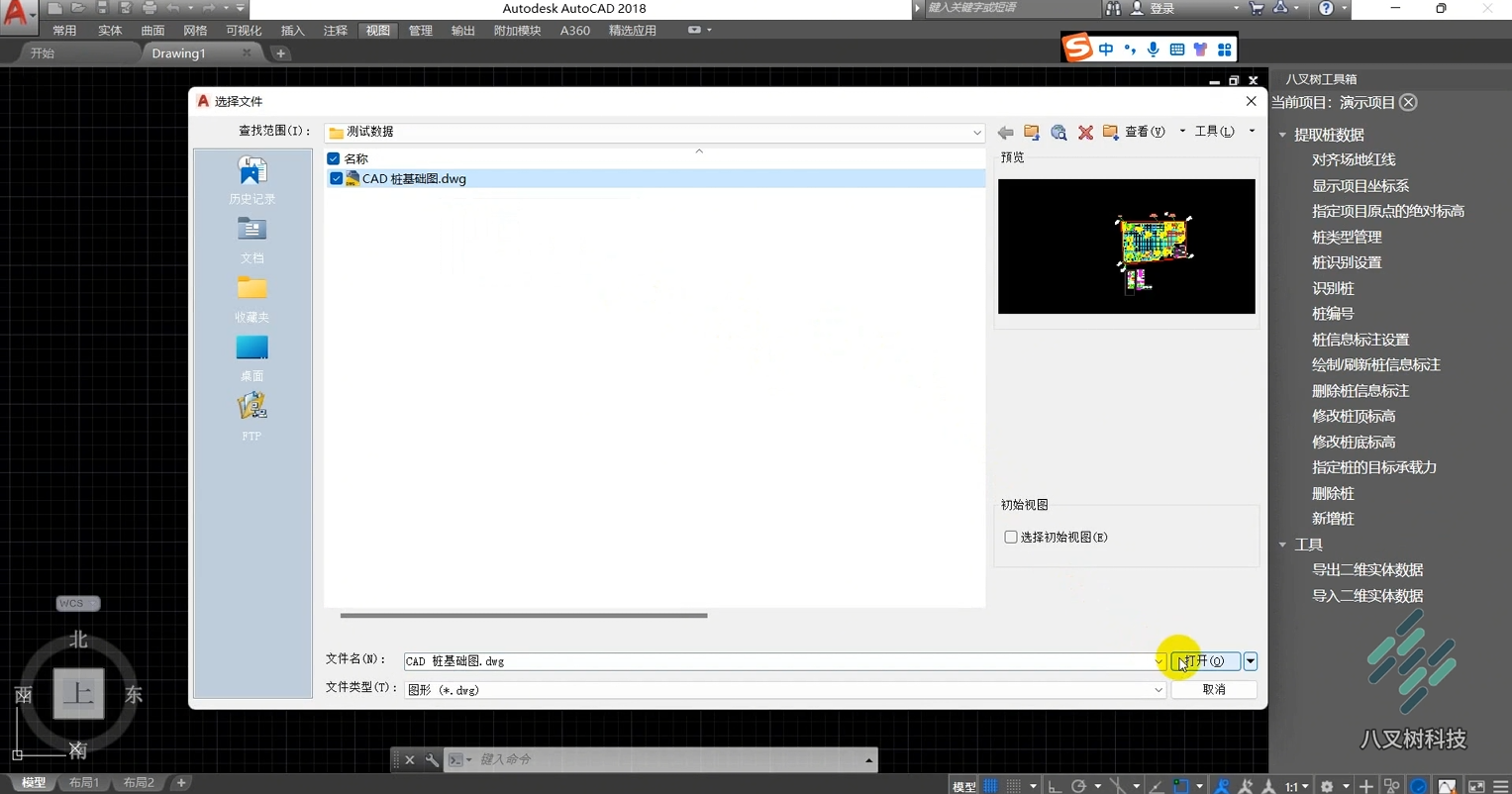

打开画好的桩基础图

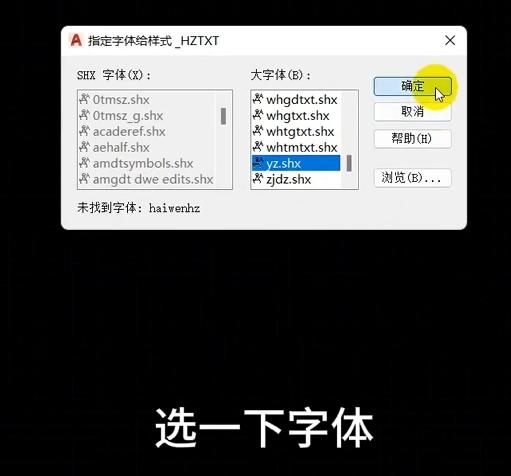

选择字体

打开后，现在要将桩都识别出来

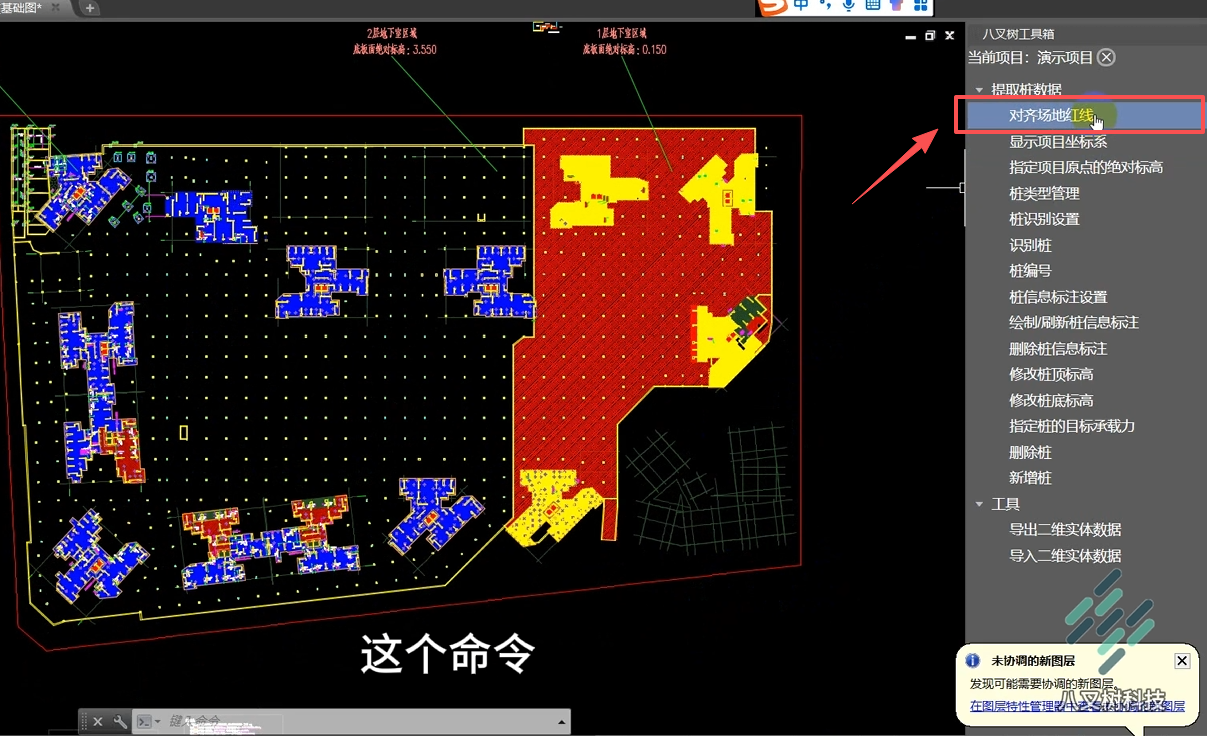

识别之前，需要先对齐坐标，点击右侧菜单中的“对齐场地红线”

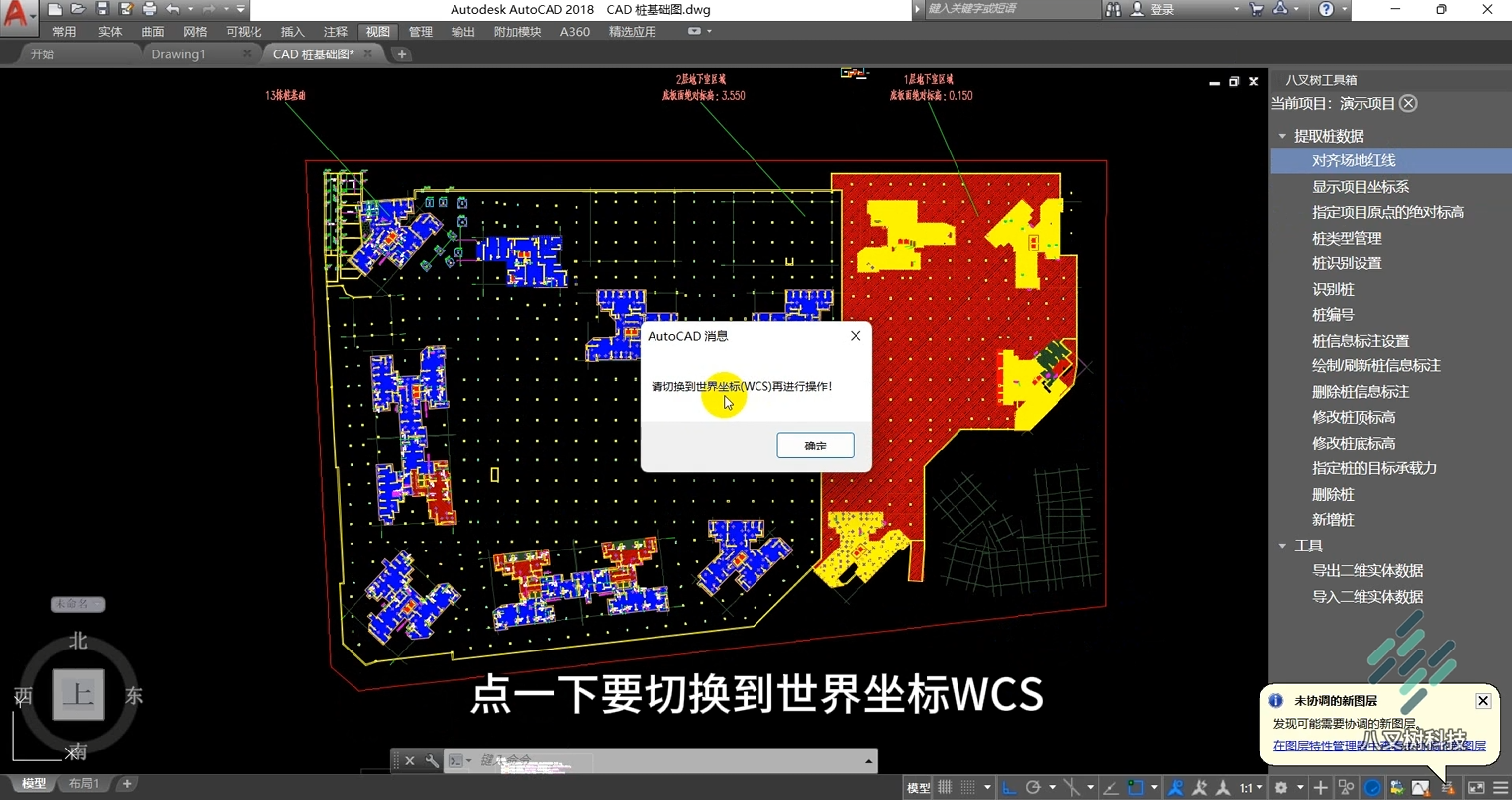

点击后，需要切换到世界坐标WCS

切换后，打开“对齐场地红线”，

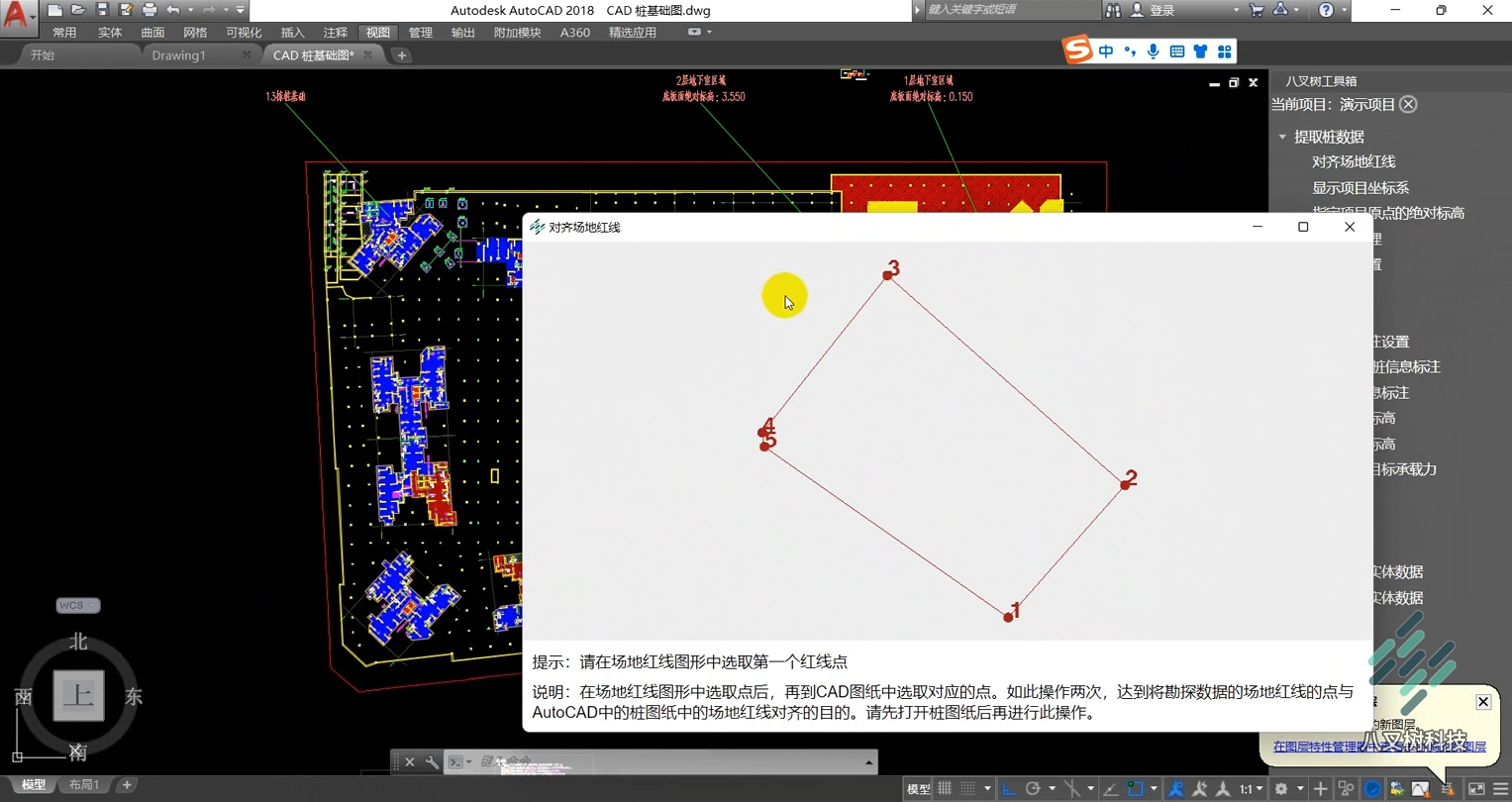

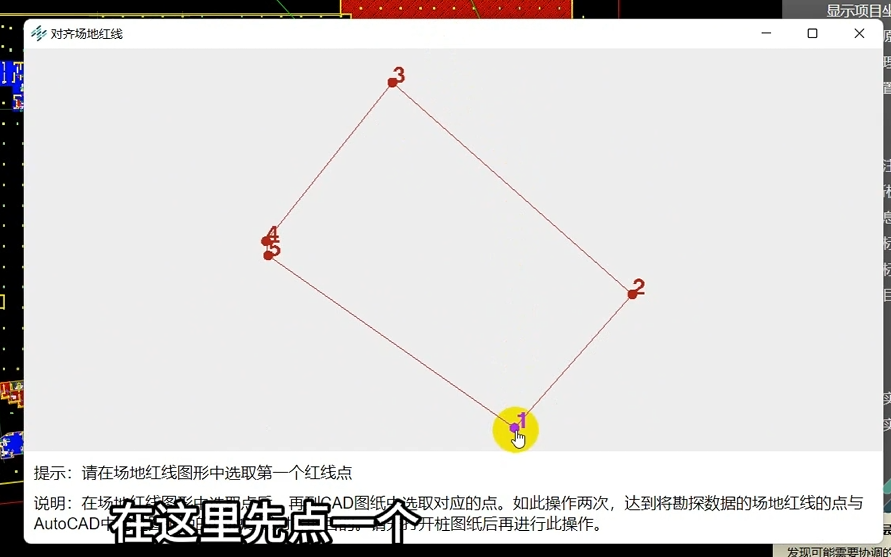

在场地红线图形中选择两个点，这里选择图形中的第一点和第三点，先选择第一点

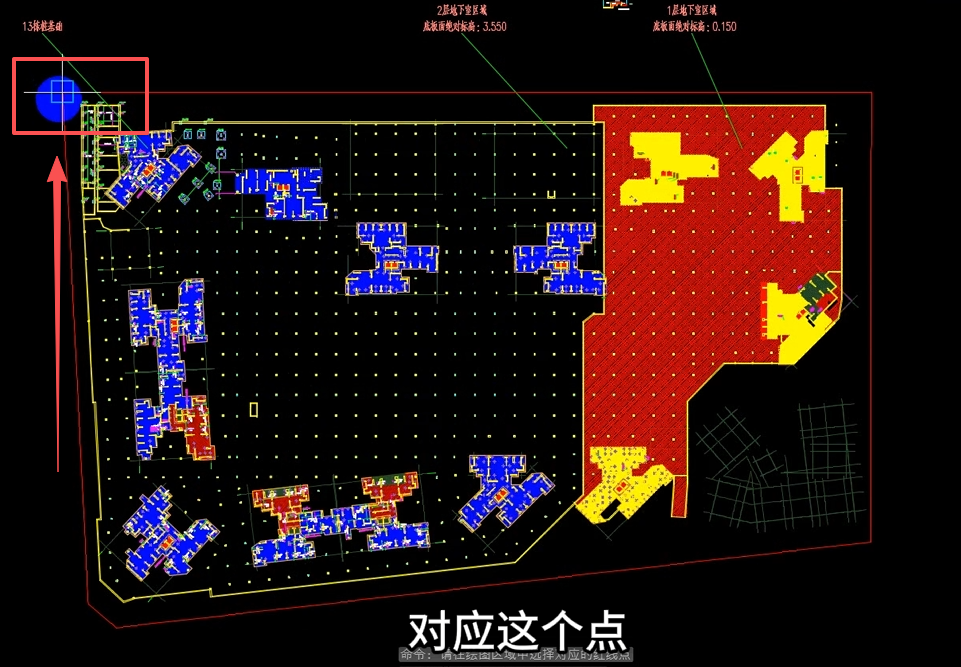

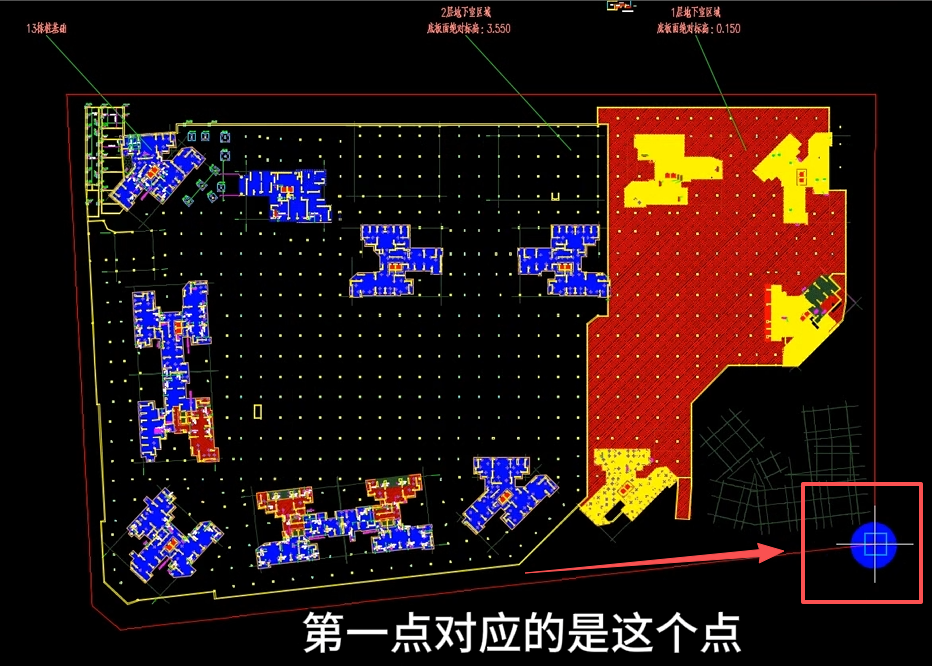

对应的点：

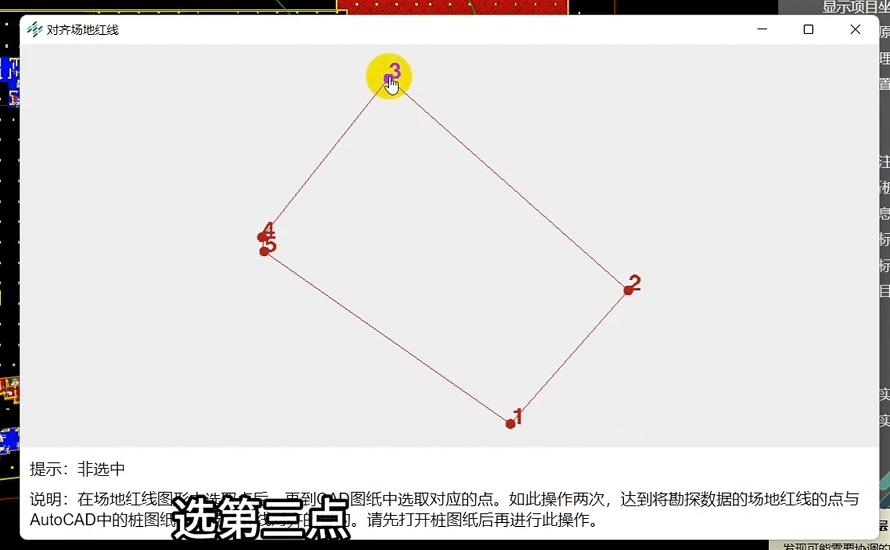

然后再选择第三个点

对应的点：

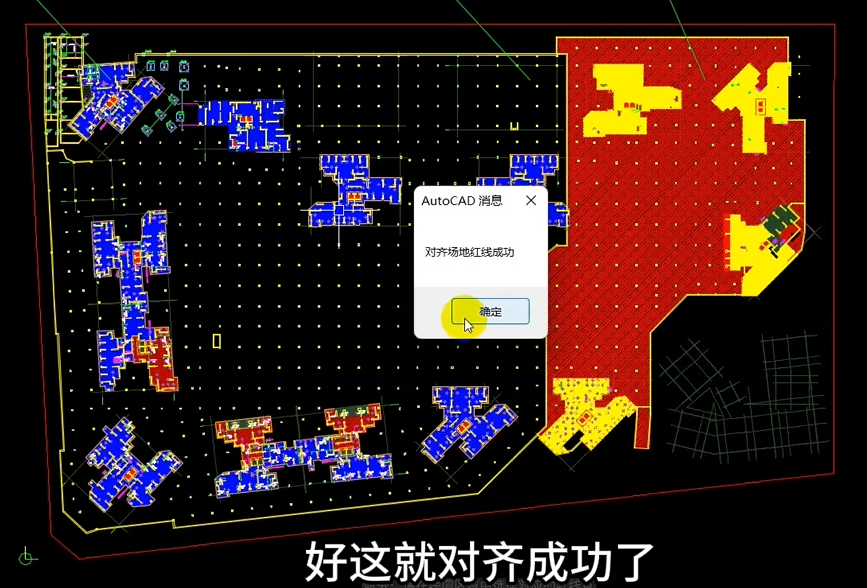

对齐成功

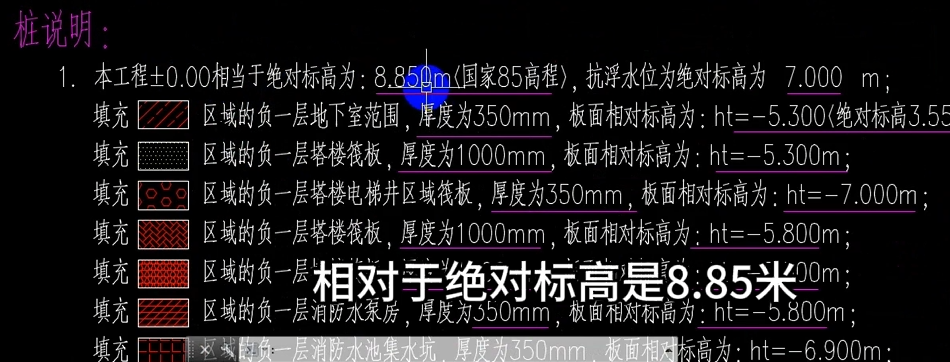

接下来需要指定项目的原点的绝对标高，先找它的正负零点，正负零点相当于绝对标高的8.85米，需要对齐一下

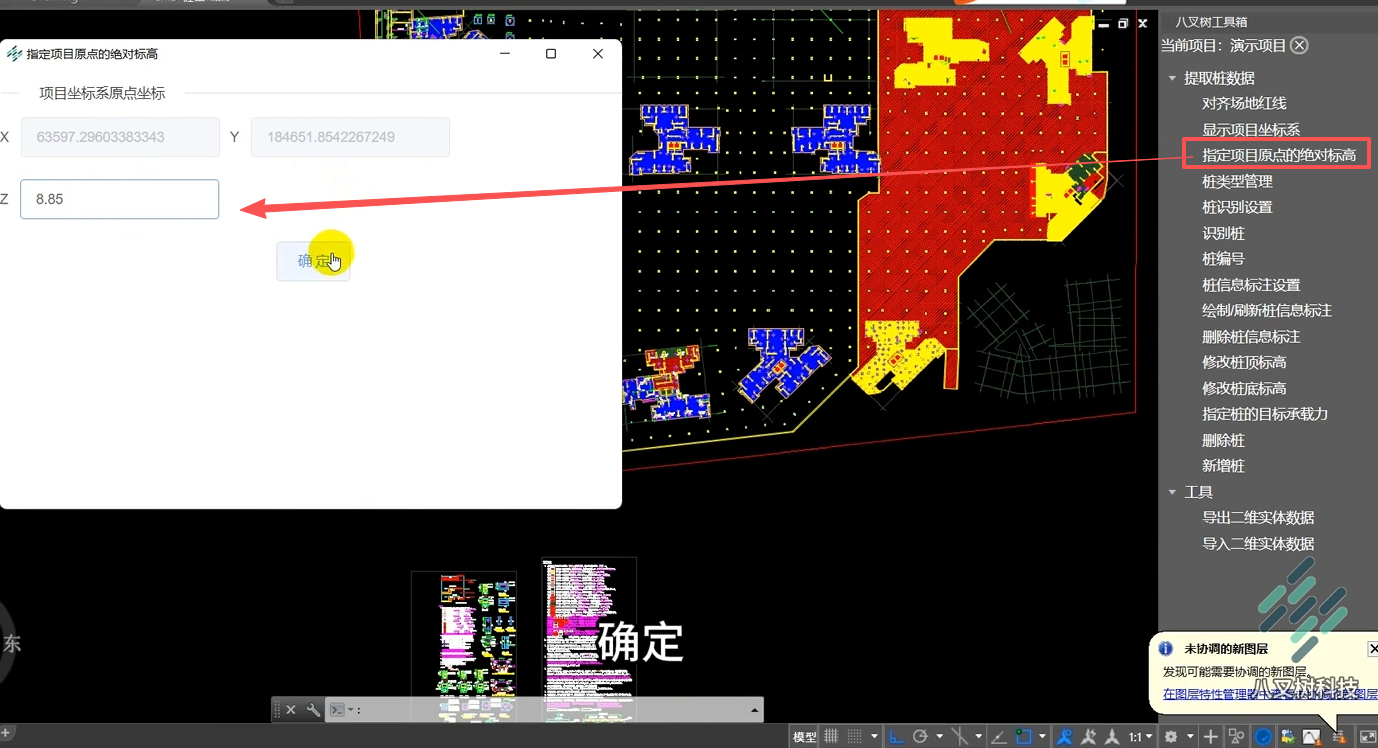

点击右侧“指定项目原点的绝对标高”

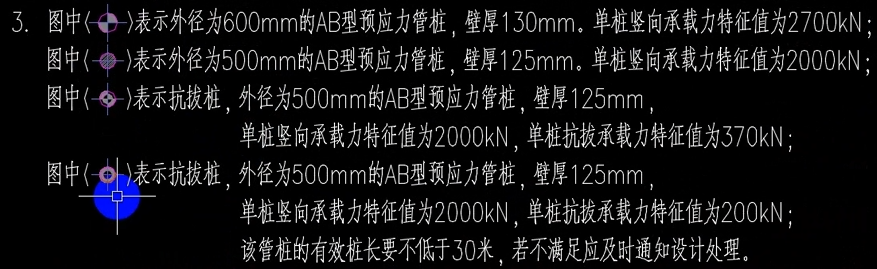

接下载做桩识别的一些设置，图中共有如下4种桩，本次建其中三种桩

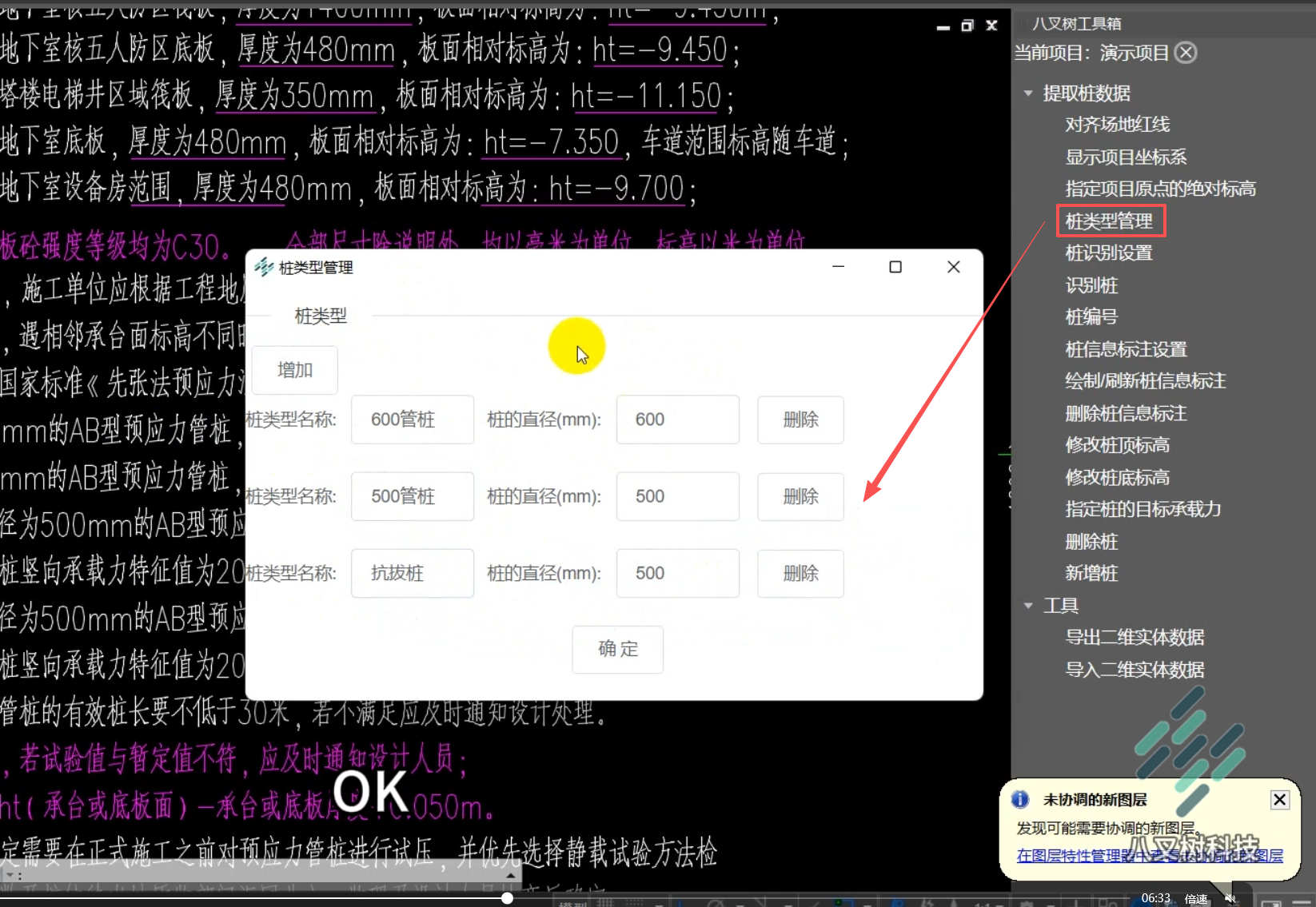

点击右侧“桩类型管理”，创建对应的三种桩：

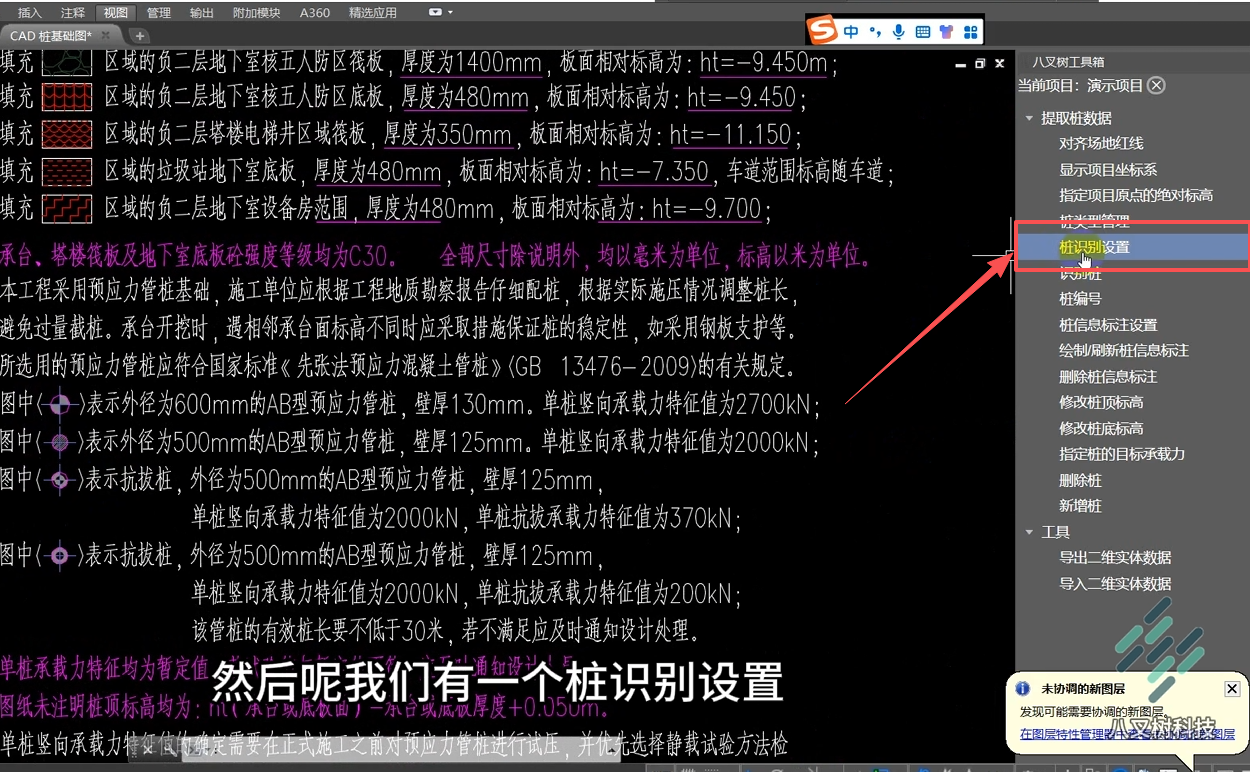

然后点击“桩识别设置”

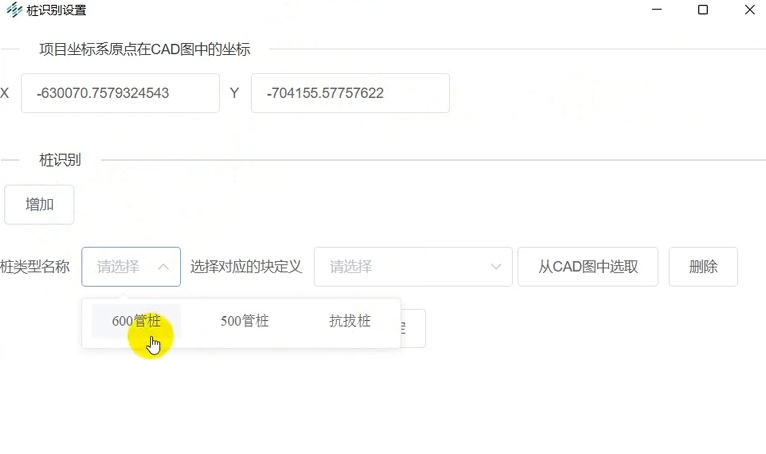

增加桩，桩类型名称选择刚刚创建的桩

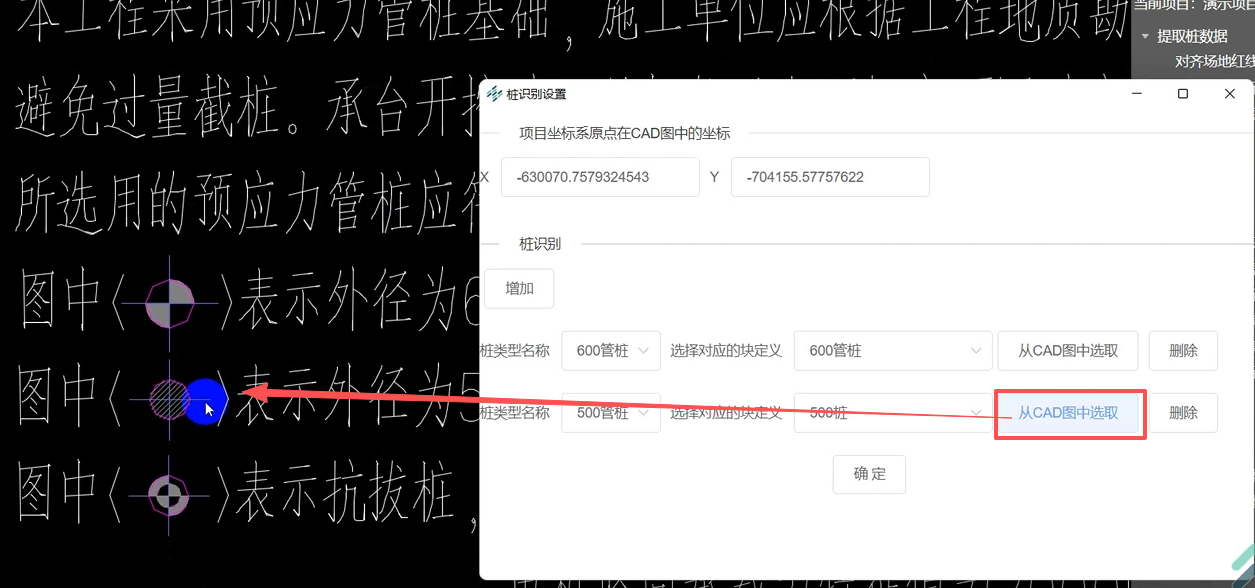

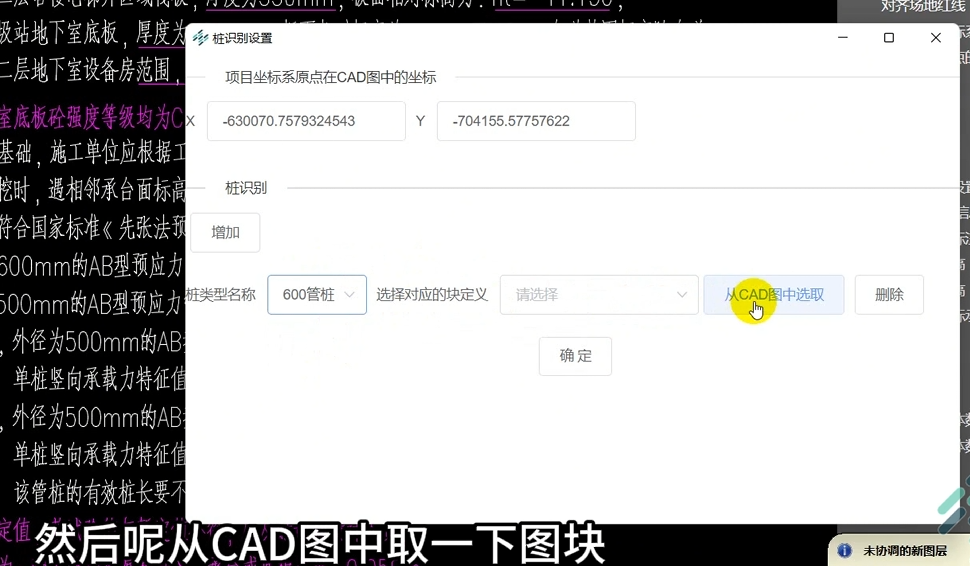

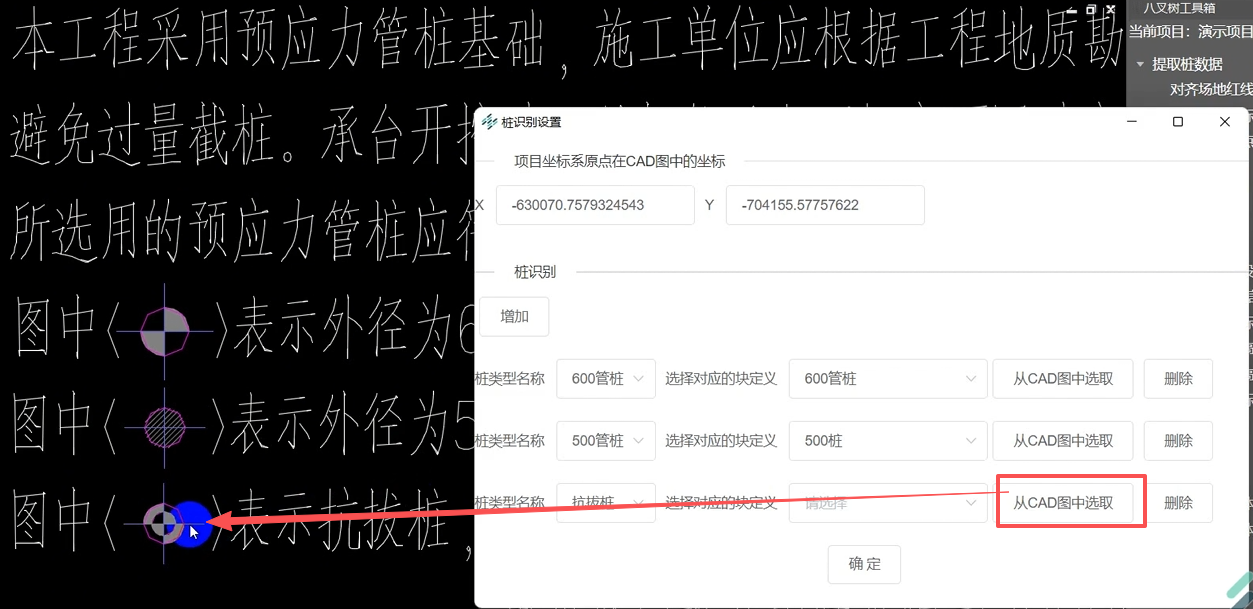

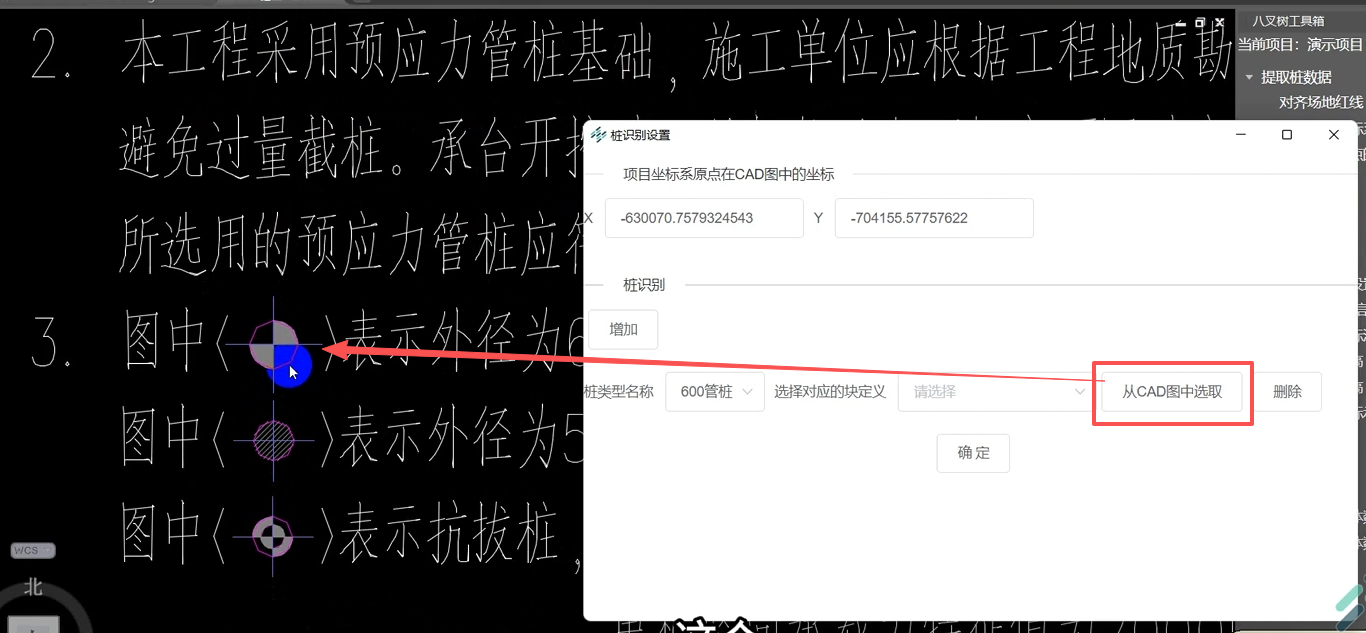

然后从CAD中选取图块

接下来就可以开始识别了

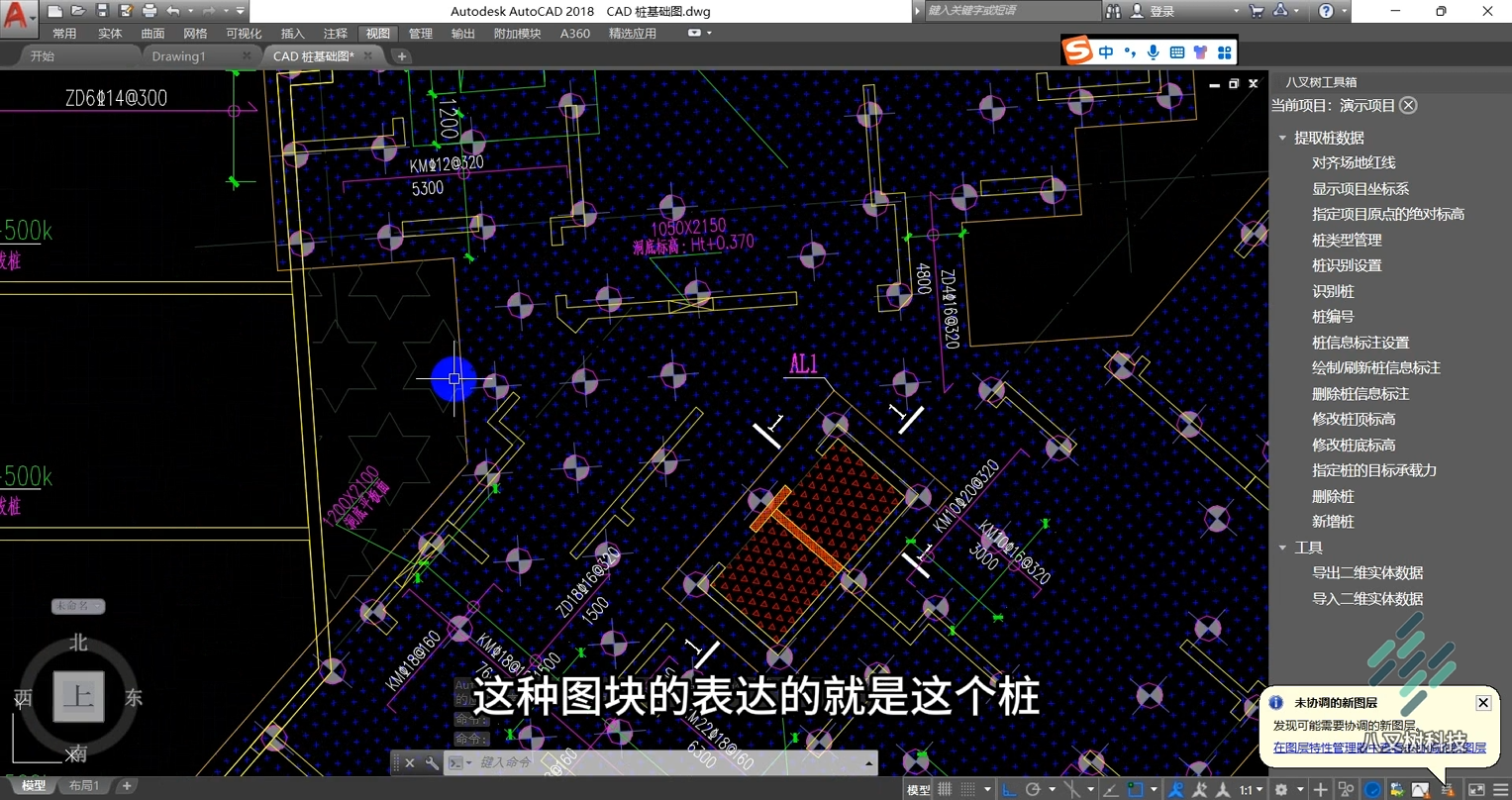

识别前，框选上方的图，可以识别图中的CAD图块

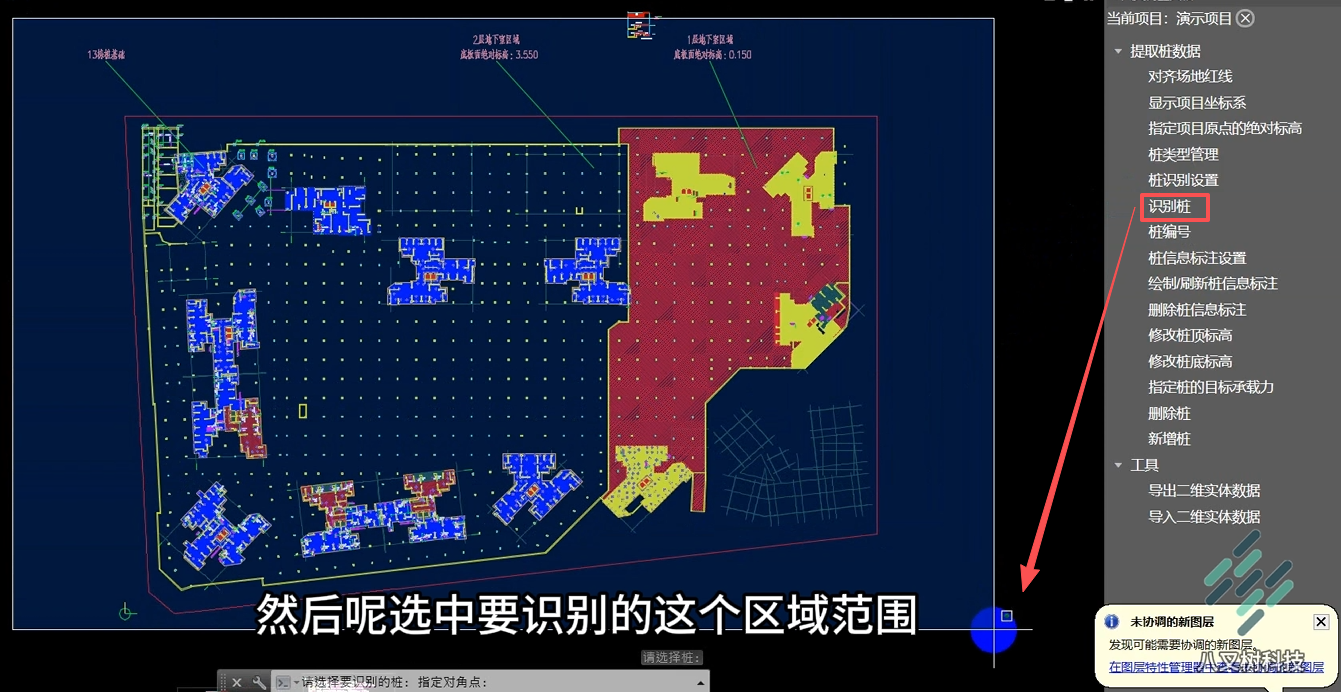

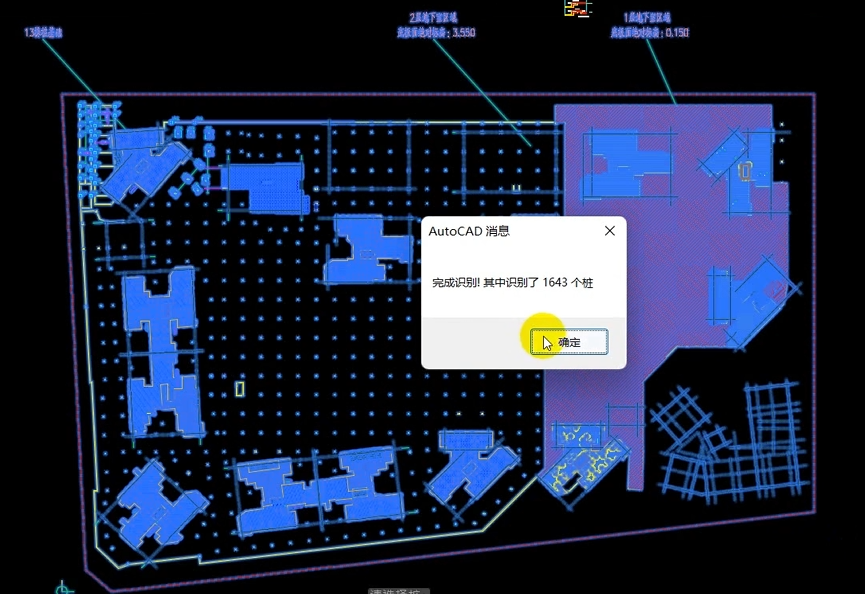

点击右侧“识别桩”，选中需要识别的区域，回车确认

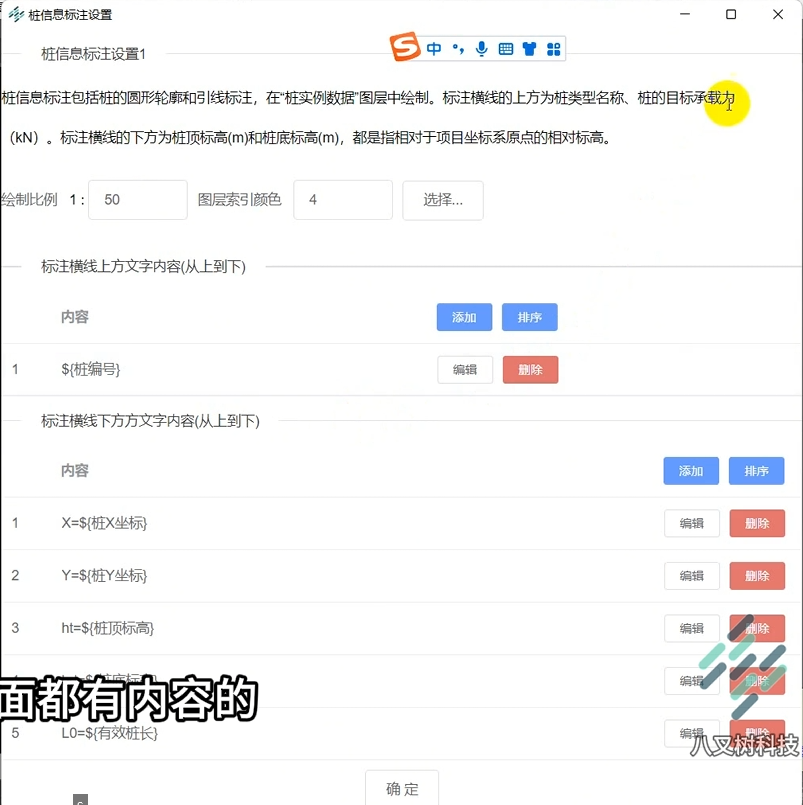

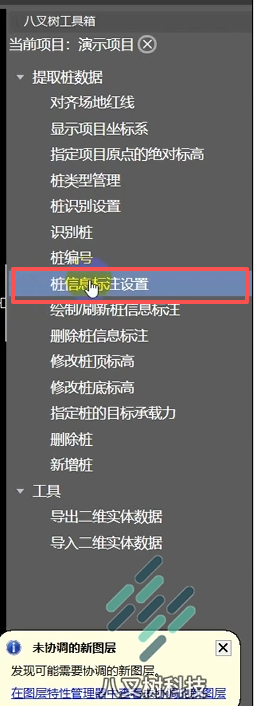

现在查看是否识别完成，先点击右侧“桩信息标注设置”。查看桩信息标注

桩信息标注中是有内容的

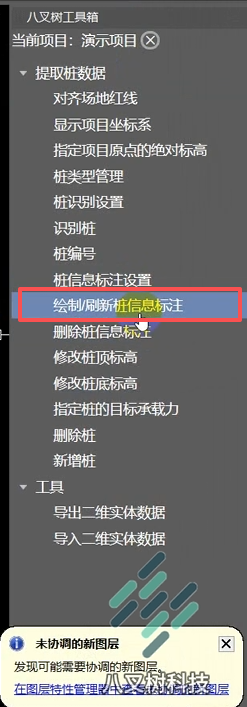

再点击“绘制/刷新桩信息标注”

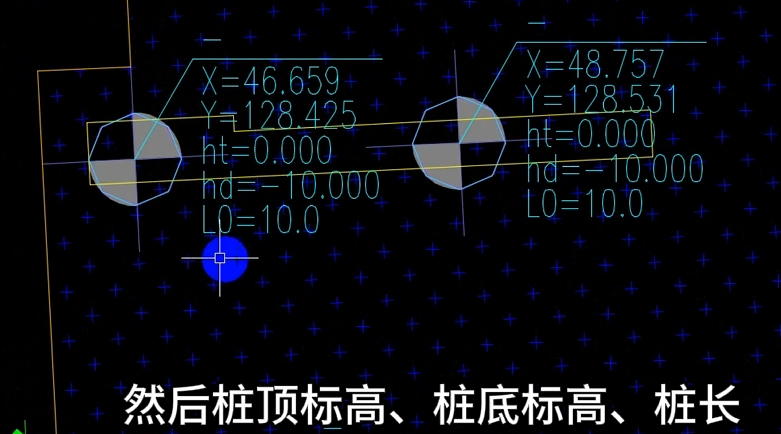

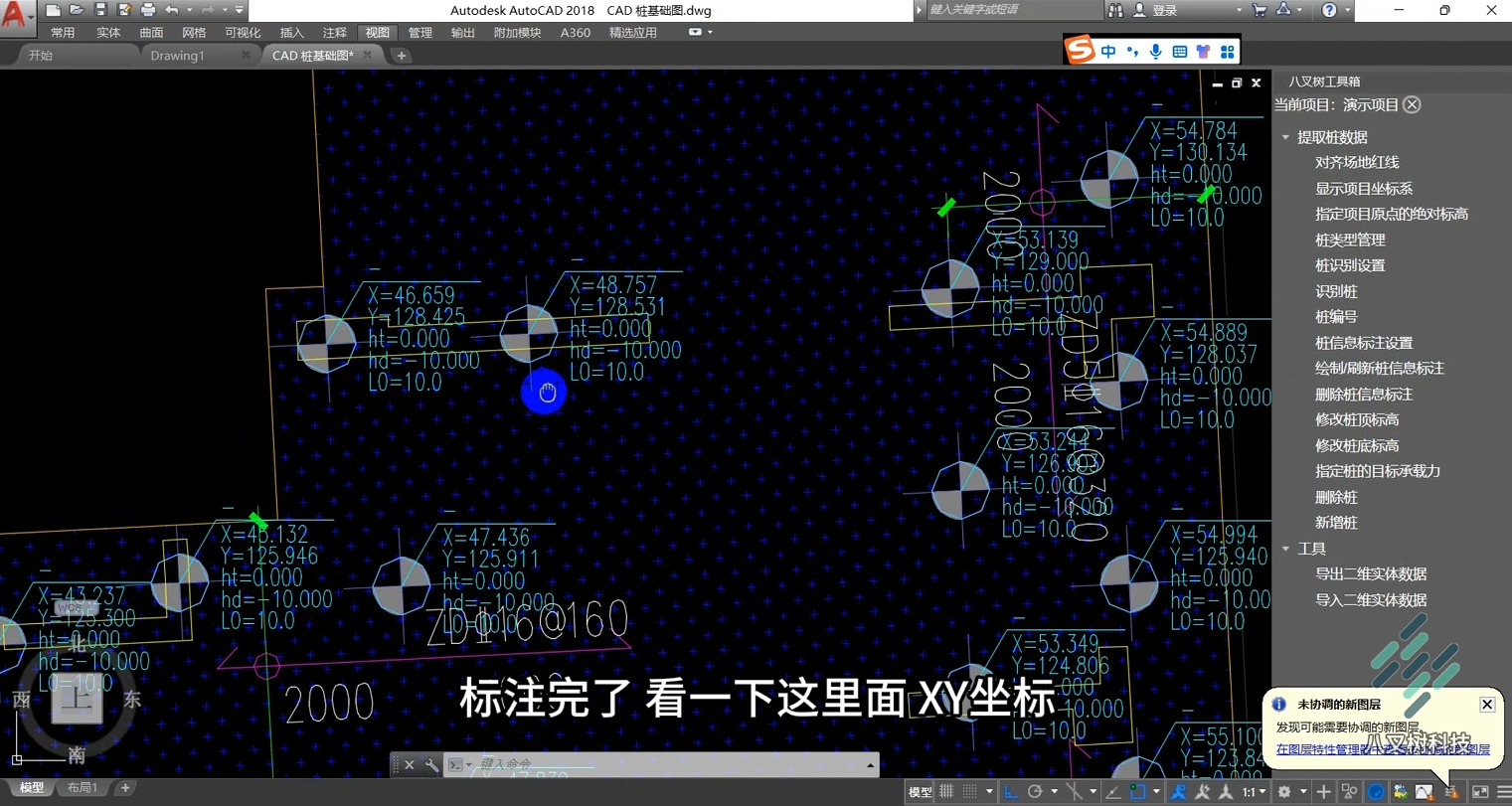

标注完毕之后，查看图中的XY坐标

分别是桩顶标高、桩底标高、桩长、桩底、桩顶。桩编号没有给，先用一个杠代替。
