AutoCAD二次开发插件迁移至中望CAD技术问题报告

案例编号: #001

问题：实体建模功能异常

异常方法：Solid3d.CreateSculptedSolid

详细内容：

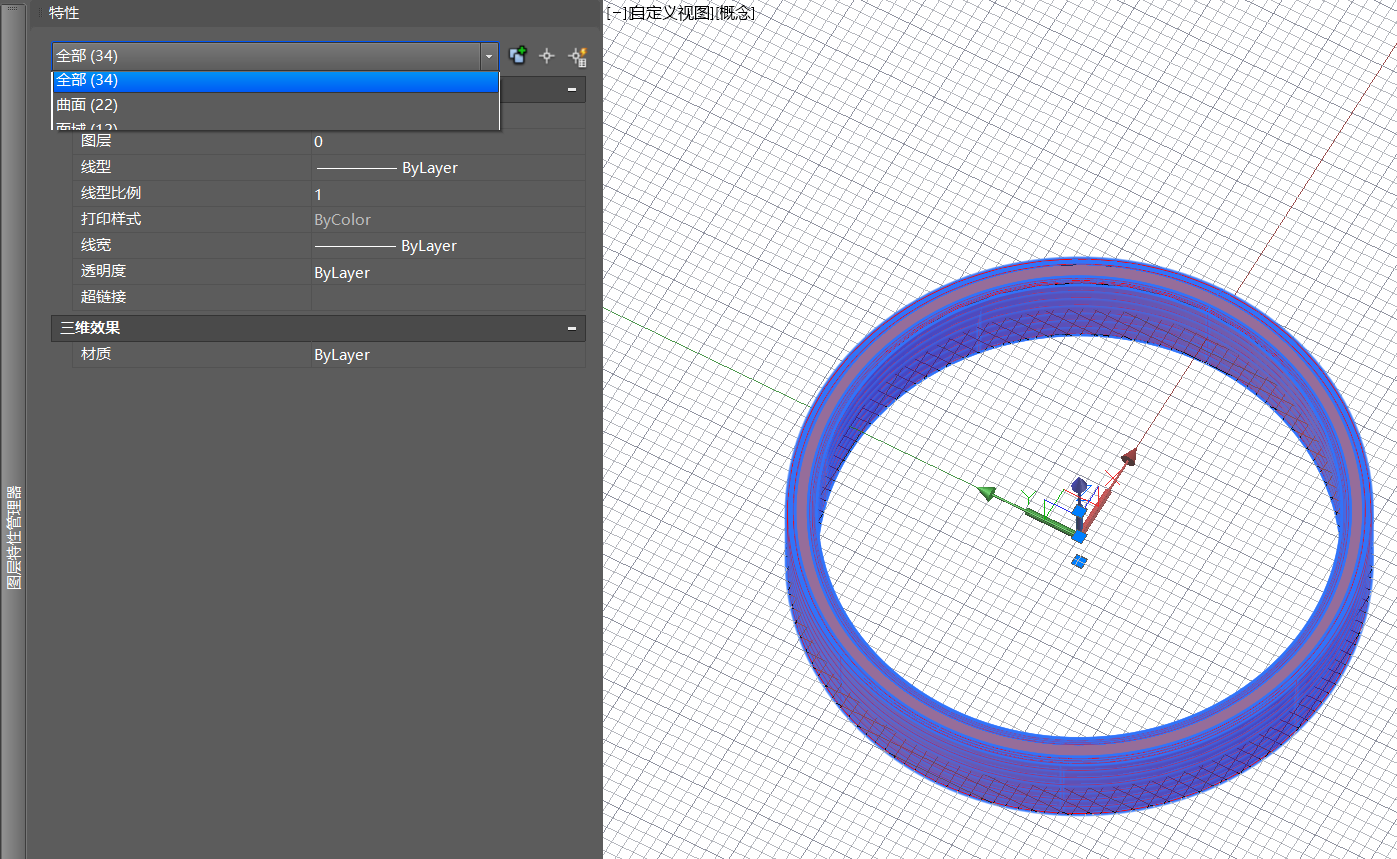

  • 在盾构管片块建模过程中，通过算法生成曲面集合，如下图：
  • 曲面集合
  • 调用Solid3d.CreateSculptedSolid方法对曲面集合进行实体转换时：
  • 中望CAD环境：抛出eGeneralModelingFailure异常（通用建模失败）；
  • AutoCAD环境：建模操作成功；
  • 曲面集合

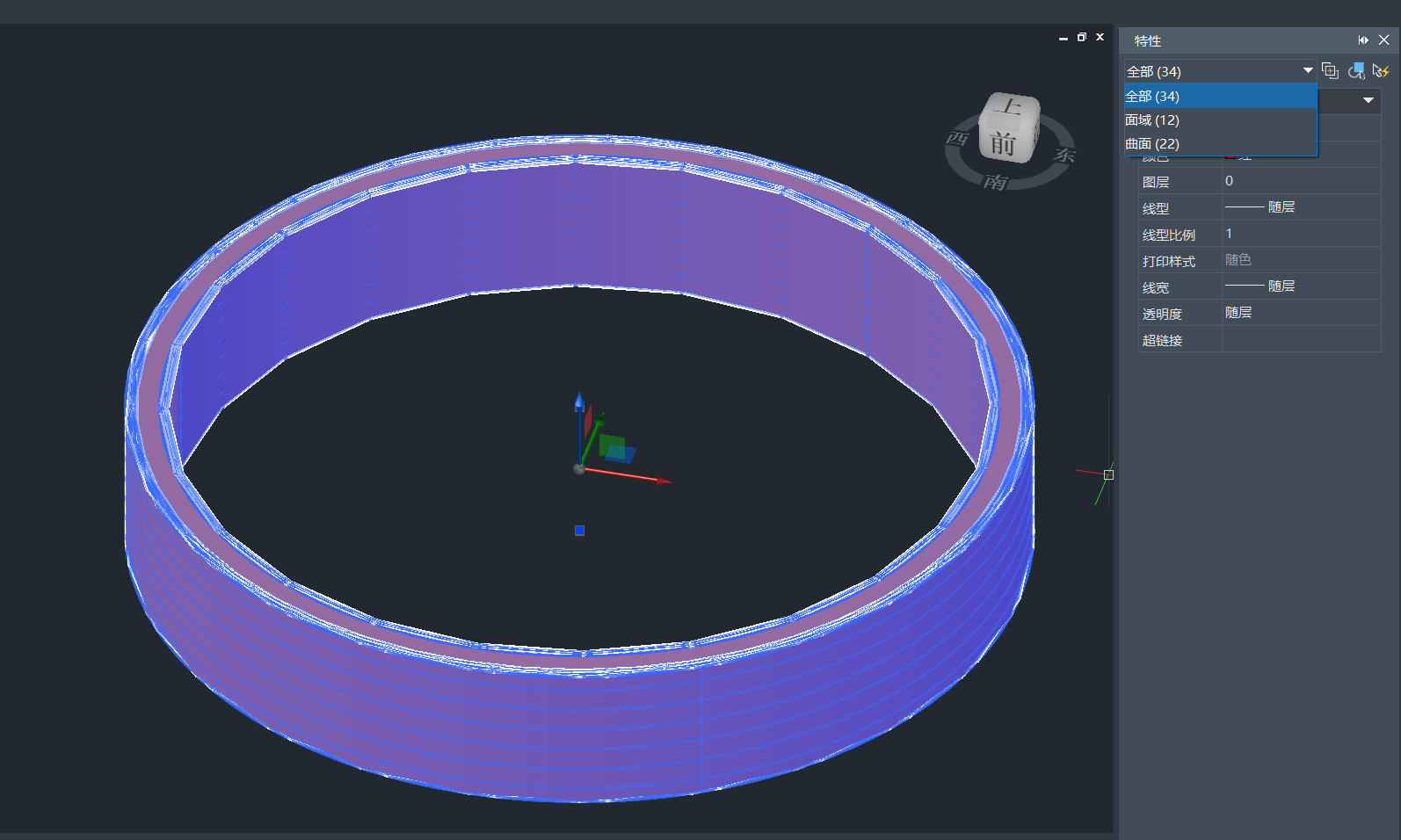

  • AutoCAD环境曲面集合
  • 曲面集合

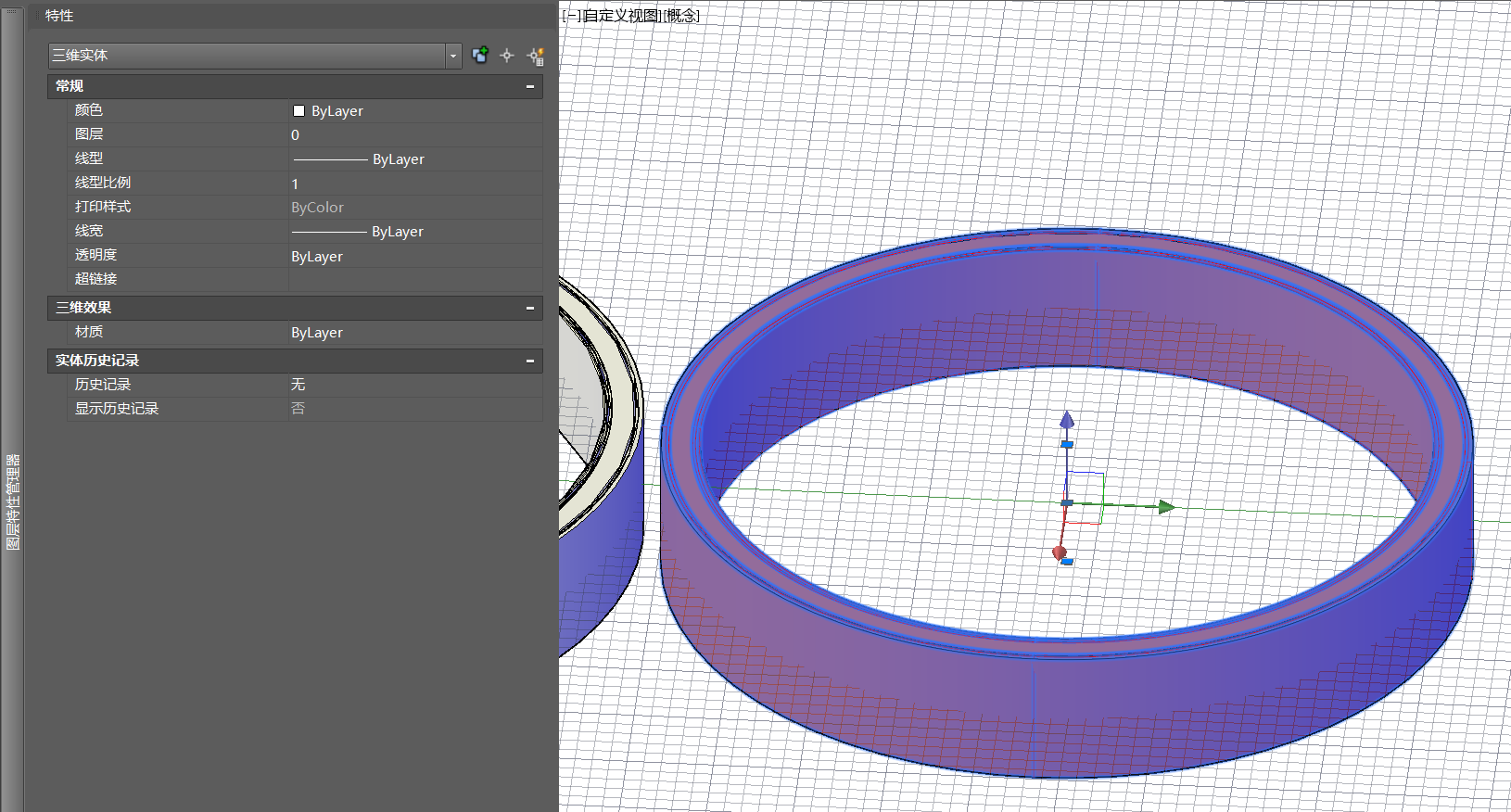

  • AutoCAD环境建模成功

关联发现

  • 中望CAD缺失SURFSCULPT命令支持，但通过AutoCAD验证确认：
  • 1.在中望CAD生成的曲面数据格式正确；
  • 2.该曲面集在AutoCAD中使用SURFSCULPT命令可正常生成实体。

影响评估

导致三维实体建模核心功能完全无法使用，影响后续所有依赖此功能的业务流程
