Revit插件中新增构件三维实体扣减（相贯）工具

2023-01-30

在八叉树工具箱的最新版本的Revit插件中，新增了构件三维实体扣减（相贯）工具。

工具的位置

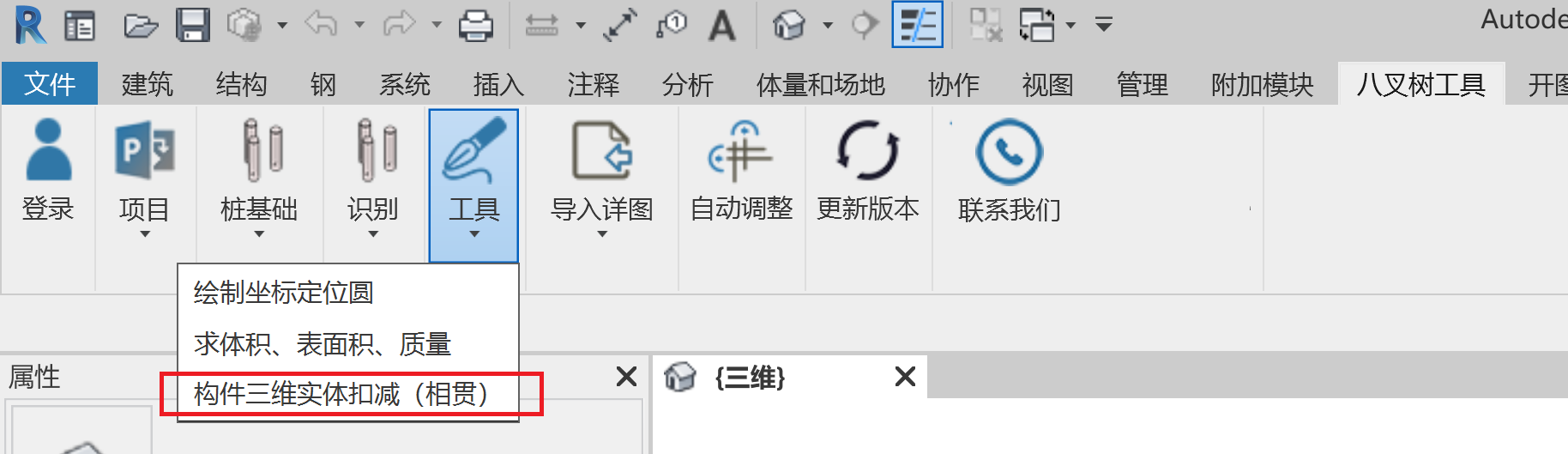

在“八叉树工具”下的“工具”菜单中，增加了“构件三维实体扣减（相贯）”菜单项，如下图所示：

作用

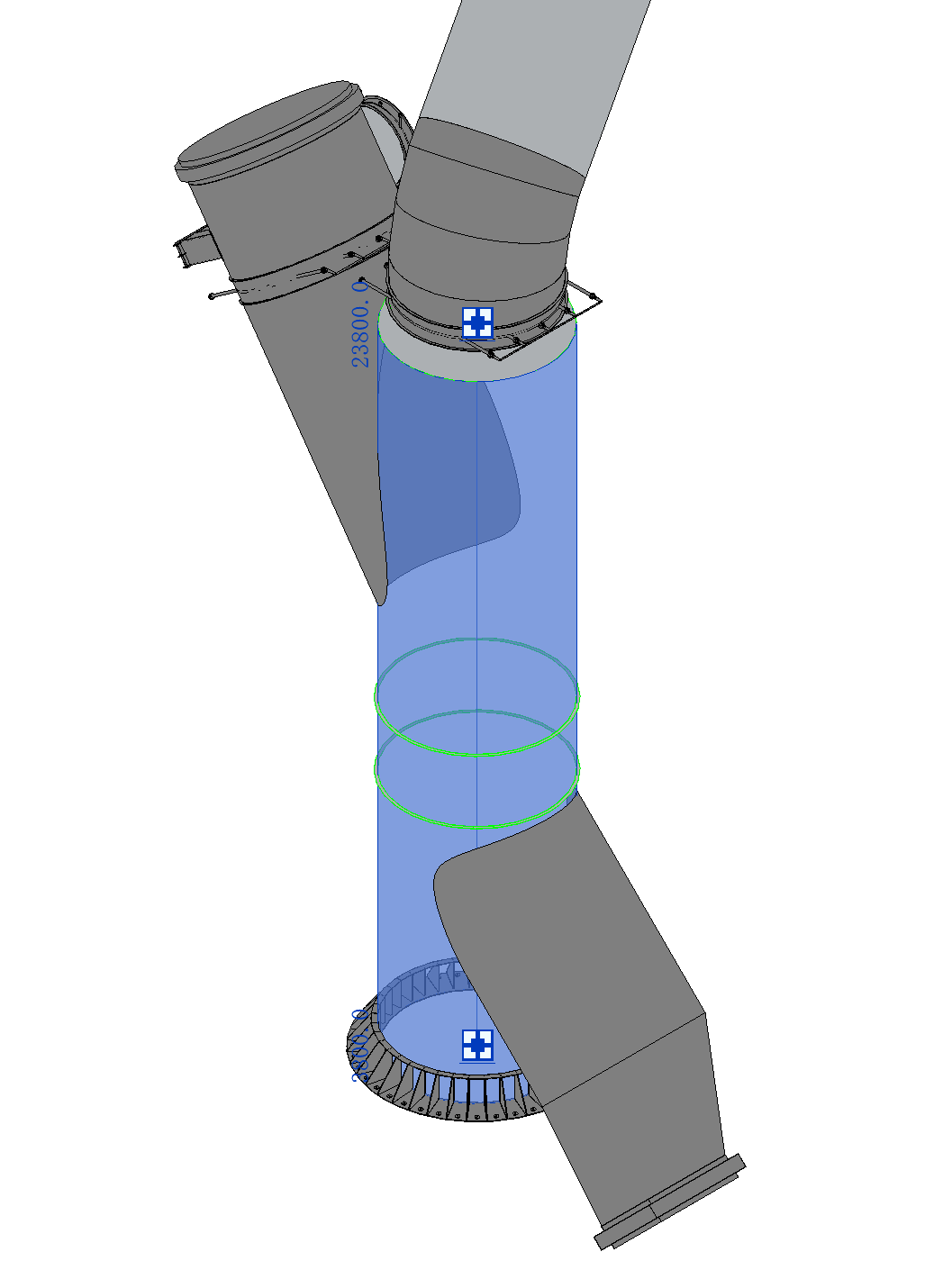

在布置风管的过程中，在若干个风管的相交处，Revit不能对风管进行自动裁剪，如下图所示：

从上图可以看出，斜的两根风管只是插入到了直风管内，没有做相贯切割处理。

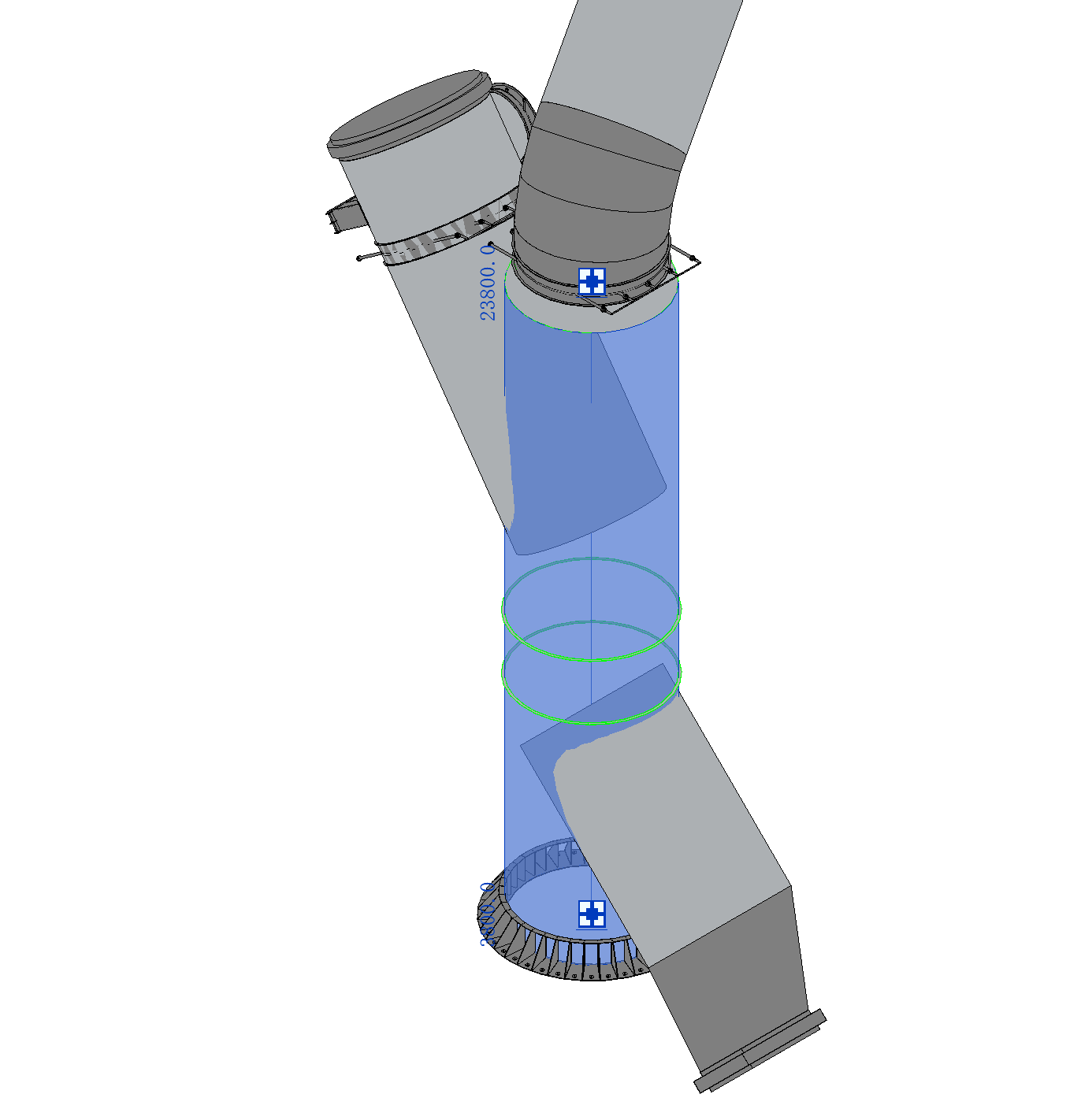

使用本工具后，可以对三维实体进行相贯切割。下图是进行三维实体扣减操作后的结果：

可以看出，已生成相贯切割处理后的构件。

操作方法

点击菜单项后，按提示操作即可。
