桩基础模块介绍
# 开发目的

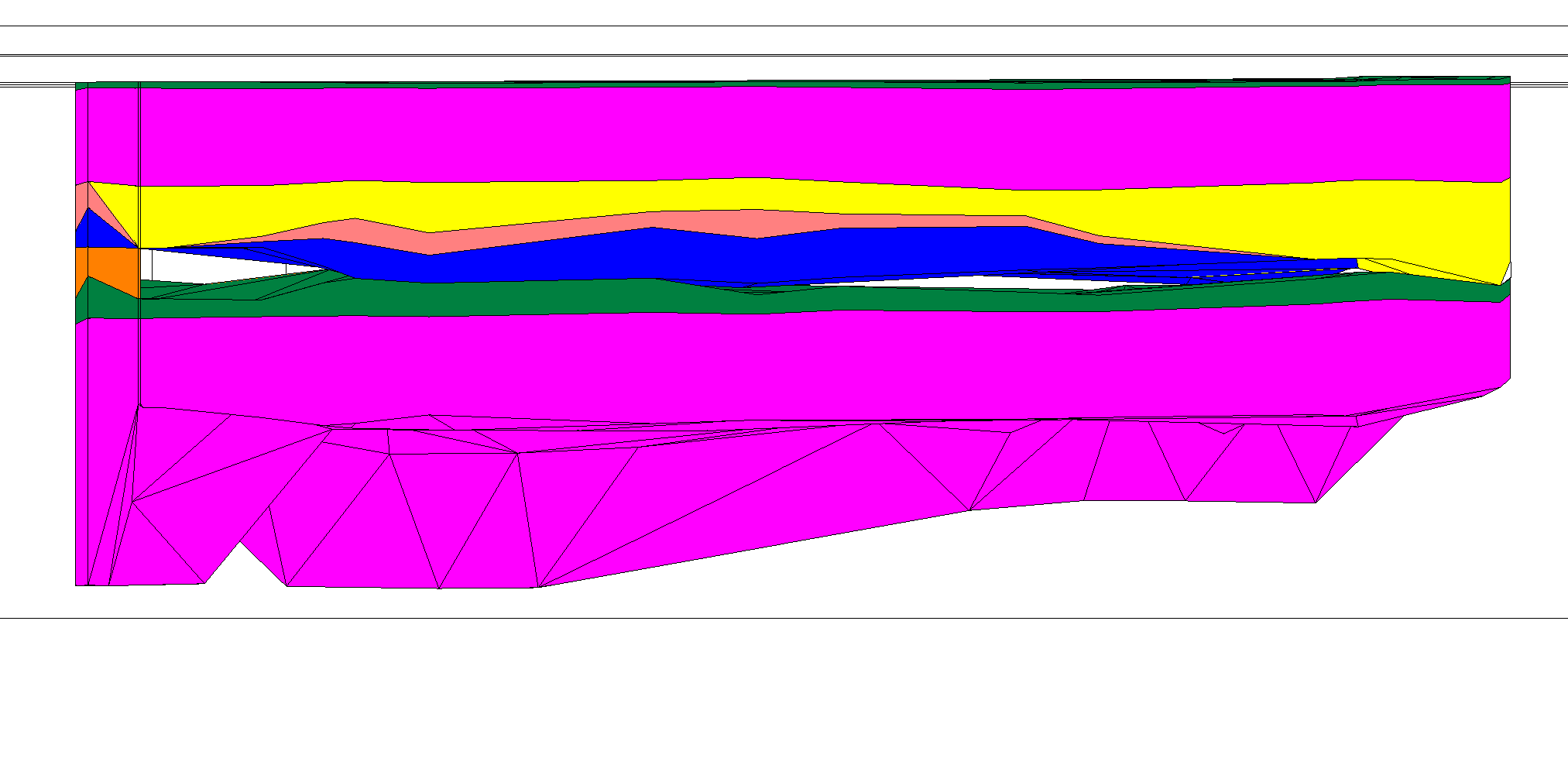

各土层的表面不是水平的，而是有高低起伏的，如下图所示。
每根桩所在的位置不同，该位置的各土层的厚度都与其它位置的不同，因此桩长也应各不相同。但如果要对每根桩都进行计算，工作量很大并且非常繁琐。因此我们开发了这个桩基础模块，可以自动计算桩长。土层和桩的模型如下图所示：
# 主要功能
桩基础模块是八叉树工具箱中的一个功能模块，利用Revit和AutoCAD软件进行协同操作，可根据勘探数据，自动计算每根桩的桩长。其主要功能包括：
- 导入勘探数据Excel表
- 创建/刷新土层模型
- 创建/刷新场地控制点连线
- 在桩基础CAD图中对齐场地红线
- 桩类型管理
- 桩识别设置
- 识别桩
- 桩编号
- 修改桩底标高
- 修改桩顶标高
- 指定桩的目标承载力
- 输入土层力学数据
- 自动计算桩长
- 桩信息标注设置
- 创建/刷新桩信息标注
# 导入勘探数据Excel表
首先新建或打开一个项目，然后导入勘探数据Excel表。勘探数据Excel表中应包括勘探点一览表和场地控制点坐标表。其中勘探点一览表的格式如下图所示：
场地控制点坐标表如下图所示：
数据导入后，存放在项目数据中。
# 创建/刷新土层模型

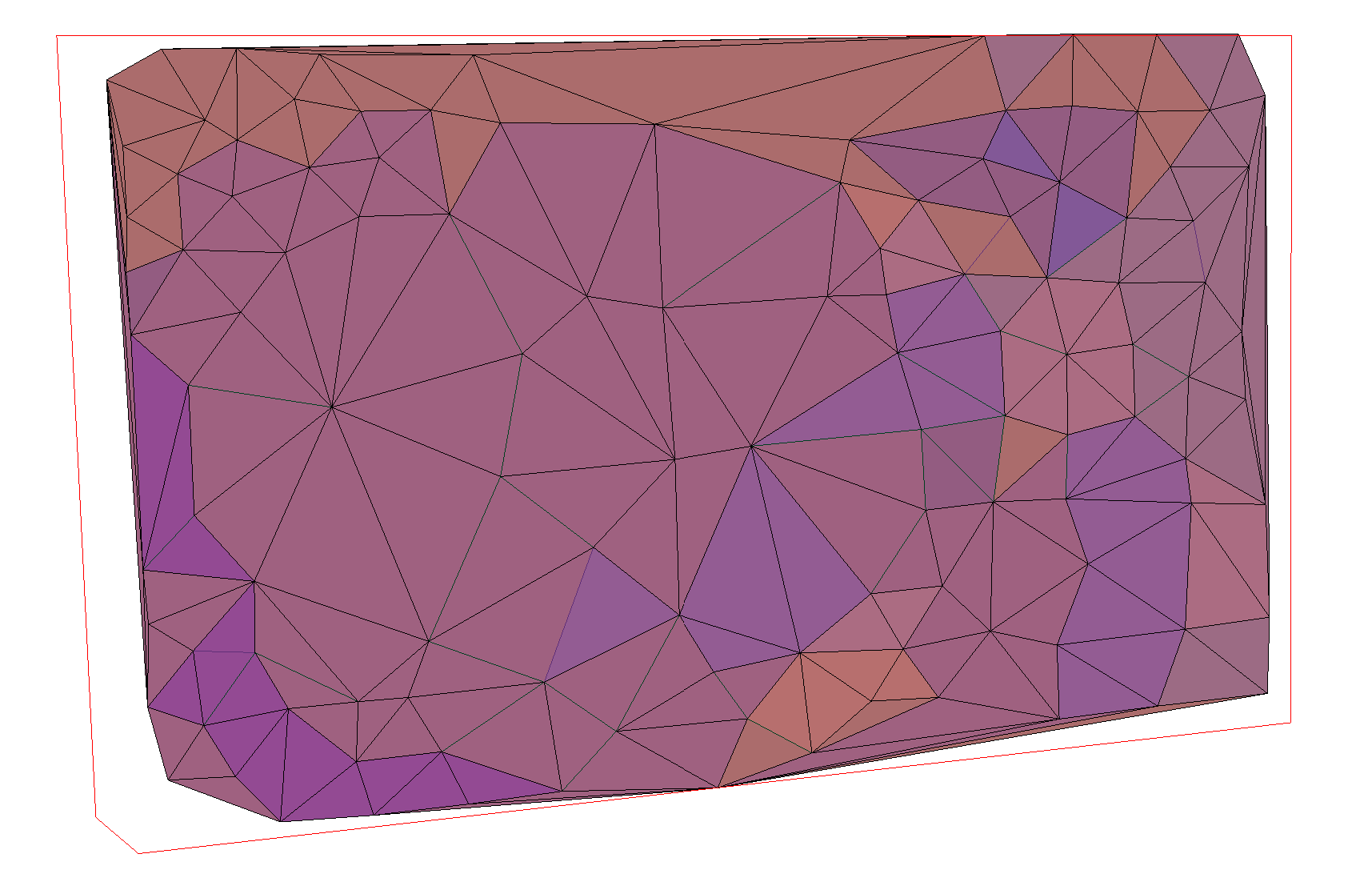

在导入了勘探数据后，软件就可以根据勘探数据在Revit中生成土层模型，如下图所示：
土层模型是分层绘制的，点击每一层模型，可以显示相应的土层的名称。
如果修改了勘探数据，例如重新导入了勘探数据Excel表，则此功能可根据新数据重建模型。
# 创建/刷新场地控制点连线
在导入了勘探数据后，软件就可以根据场地控制点数据，在Revit中绘制出场地控制点连线的三维模型，近似于场地红线，方便设计者查看。
跟土层模型同时显示，就更直观：
# 在桩基础CAD图中对齐场地红线
桩基础CAD图使用的不是地理坐标，其中桩的位置坐标只有相对意义，直接取图中的桩的位置是没有意义的。因此，首先要建立桩基础CAD图与地理坐标之间的转换关系。由于桩基础CAD图中的红线角点的地理坐标是已知的，我们可以通过对齐场地红线，建立桩基础CAD图的坐标系与地理坐标系之间的转换关系。

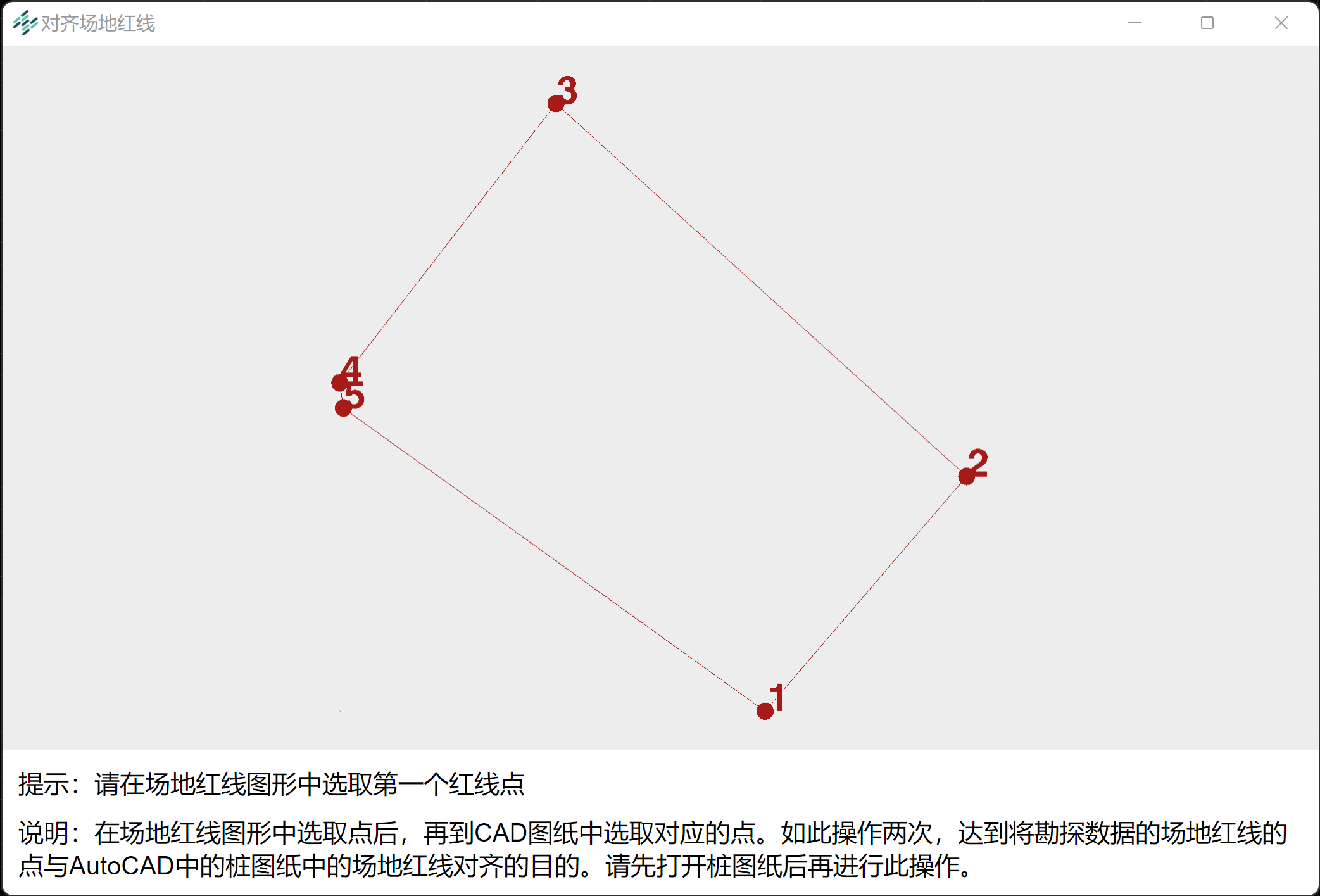

下图是操作界面：
在操作界面中选两个点，在CAD中取对应的两个点，程序就可以计算出CAD图与地理坐标系之间的转换关系，并且建立一个项目坐标系，原点位于红线范围的左下角处。
# 桩类型管理

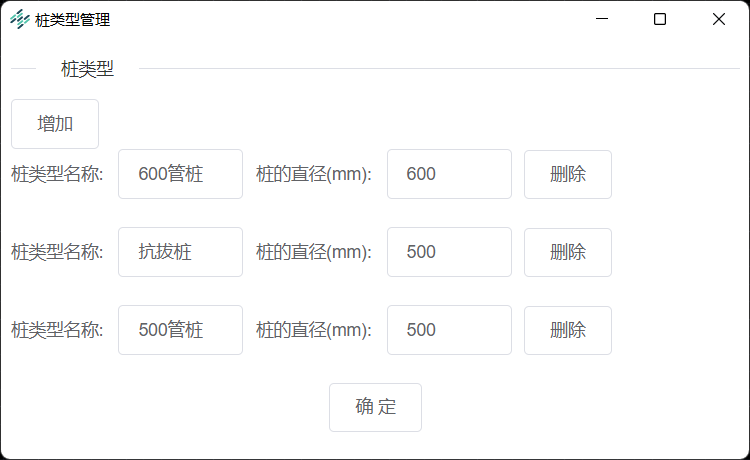

输入本项目要用到的所有的桩的类型，及该类型的数据，如桩的直径等。
# 桩识别设置

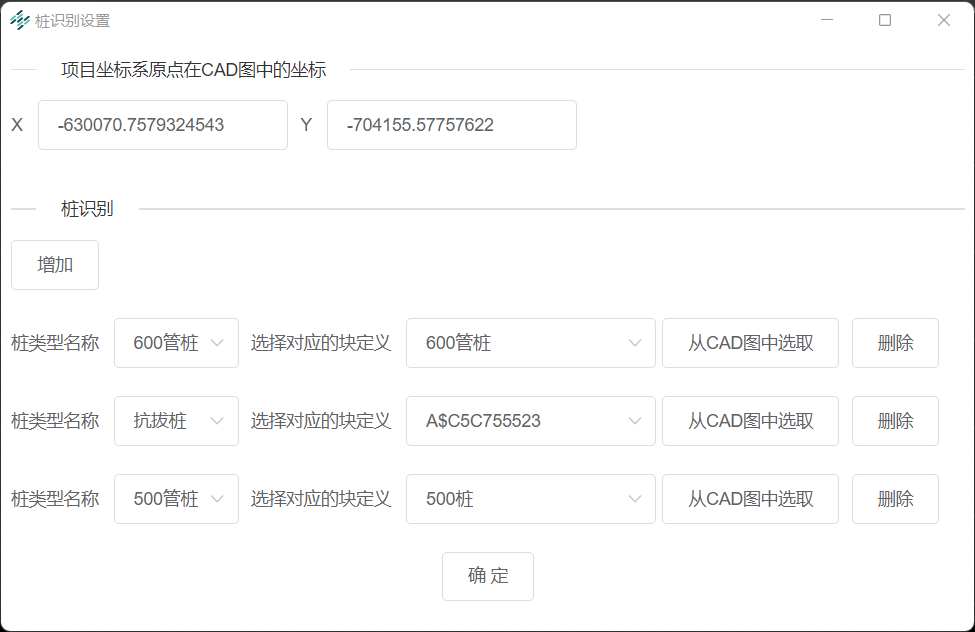

设置各类型的桩所对应的CAD图块，程序会将指定的CAD图块识别为桩。
# 识别桩
在CAD图中，将桩识别出来。
# 桩编号

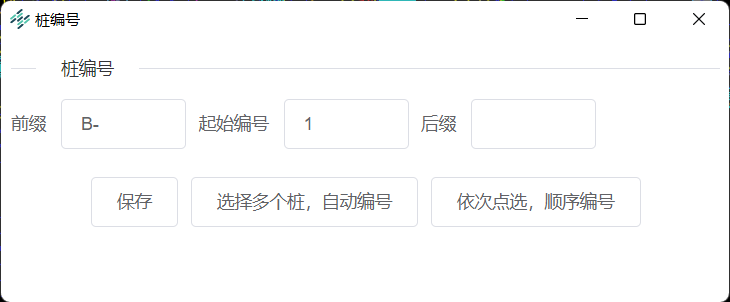

对桩进行编号，可设置编号的前缀和后缀。可选择多个桩，自动编号；也可依次点选，顺序编号。

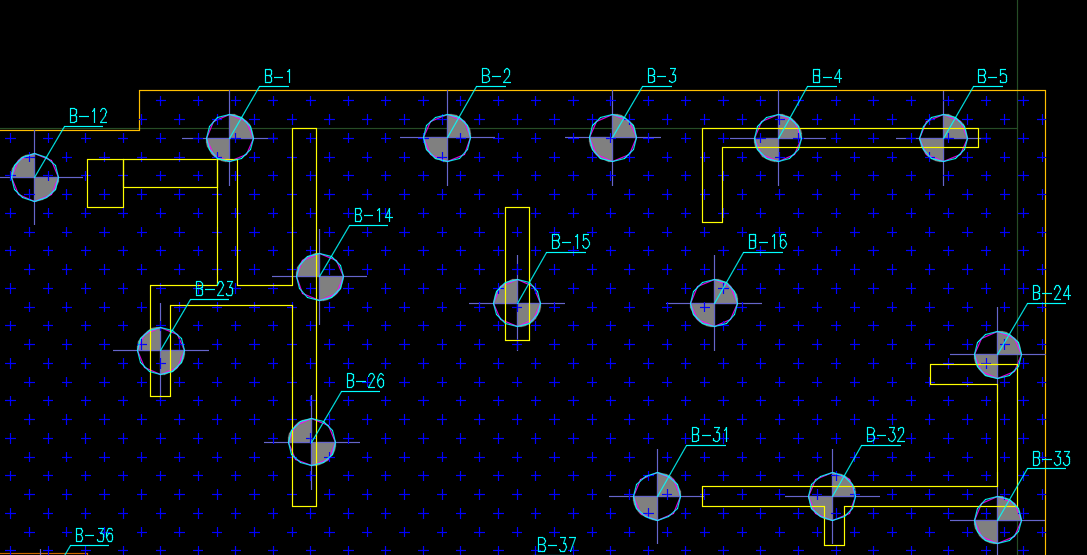

下图是自动编号后标注的截图：
# 修改桩底标高
直接指定所选的桩的桩底标高。桩底标高可以让程序根据土层数据和承载力数据自动计算，但在计算之前，要先设定桩顶标高。为了使桩顶标高不低于桩底标高而出现错误，需要将桩底标高直接预设一个合理的数值，只要低于桩顶变高即可。
# 修改桩顶标高
直接指定所选的桩的桩顶标高。CAD图只提供了桩的平面位置坐标，而桩顶标高只是通过说明来体现。程序在做桩识别时，默认桩顶标高为0，用户可根据工程情况修改桩顶标高。
# 指定桩的目标承载力
指定各种类型的桩的目标承载力，如下图所示：
程序会根据规范计算，使得每根桩都达到目标承载力。
# 输入土层力学数据

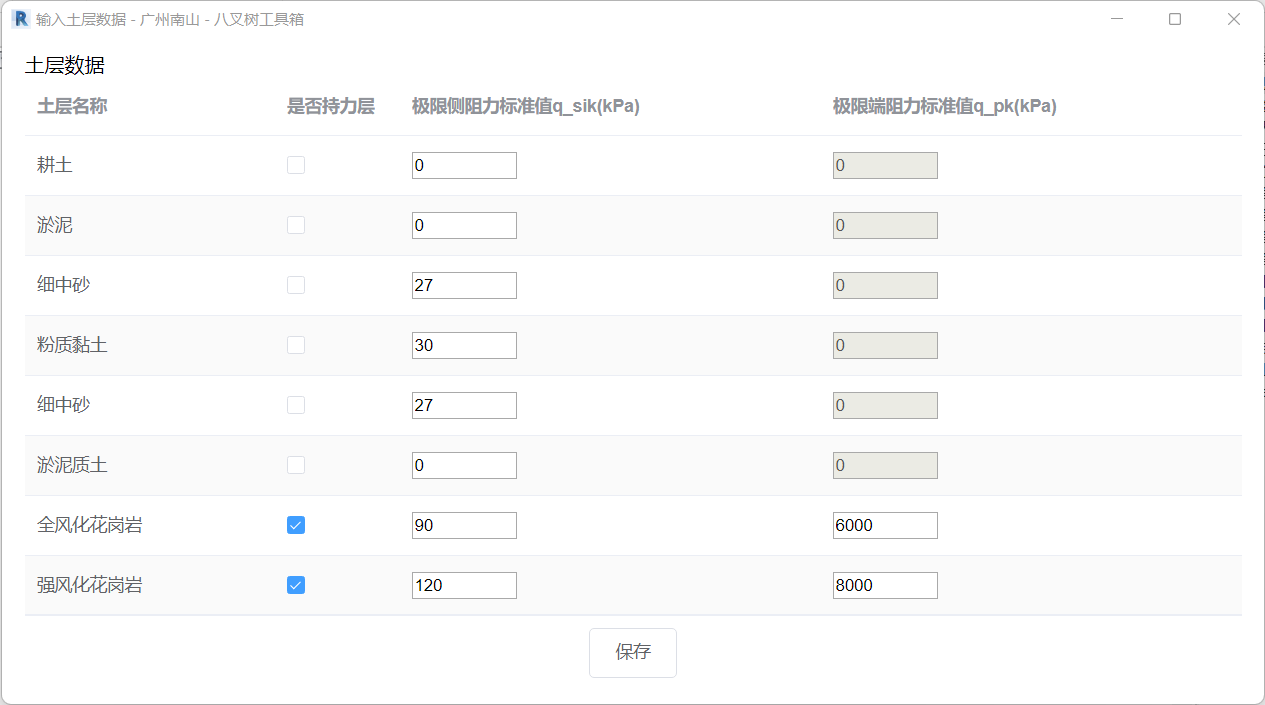

输入各土层的极限侧阻力标准值、极限端阻力标准值、是否持力层等数据，如下图所示：
# 自动计算桩长
程序根据各土层的力学数据、桩所在位置的各土层的厚度、桩顶标高、桩的目标承载力，自动计算得到桩底标高，再由桩顶标高减去桩底标高得到桩长。
桩所在位置的各土层的厚度，是程序根据勘探数据形成的土层三维模型和桩所在的位置，自动计算得出的。
可在CAD图中自动标注桩底标高和桩长，如下图所示：
# 桩信息标注设置
桩的标注内容是可以由用户按照自己的需求自行设置的，设置界面如下图所示：
可以设置标注的比例、图层颜色、标注横线上方的内容、标注横线下方标注的内容。例如上图中的配置，标注的效果如下：
# 创建/刷新桩信息标注
根据用户的设置，将桩信息自动标注出来。例如标注桩的编号、X坐标、Y坐标、桩顶标高(ht)、桩底标高(hd)、桩长(L0)：
# 使用方法
下载八叉树工具箱的Revit插件和AutoCAD插件，安装后即可使用。
# 鸣谢
本模块在开发过程中得到了广州天萌建筑设计有限公司 (opens new window)的大力支持，特此鸣谢！
