# 基于点云对施工精度进行评估-深圳八叉树科技有限公司
# 视频介绍
# 文字介绍

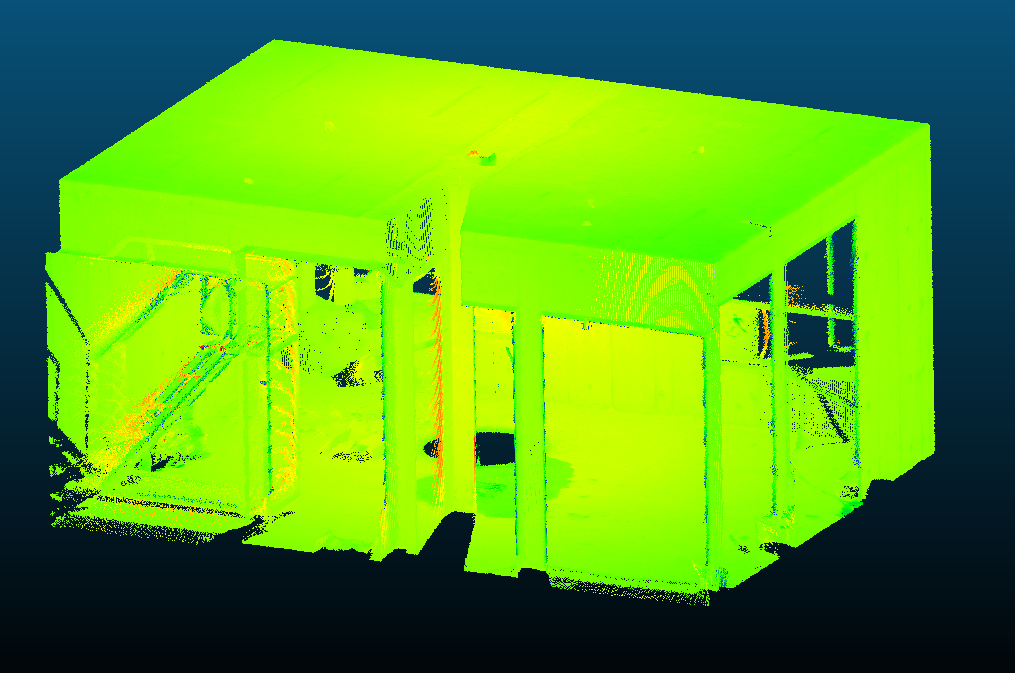

# 扫描得到的点云模型
源文件模型
# 对点云模型进行轻量化

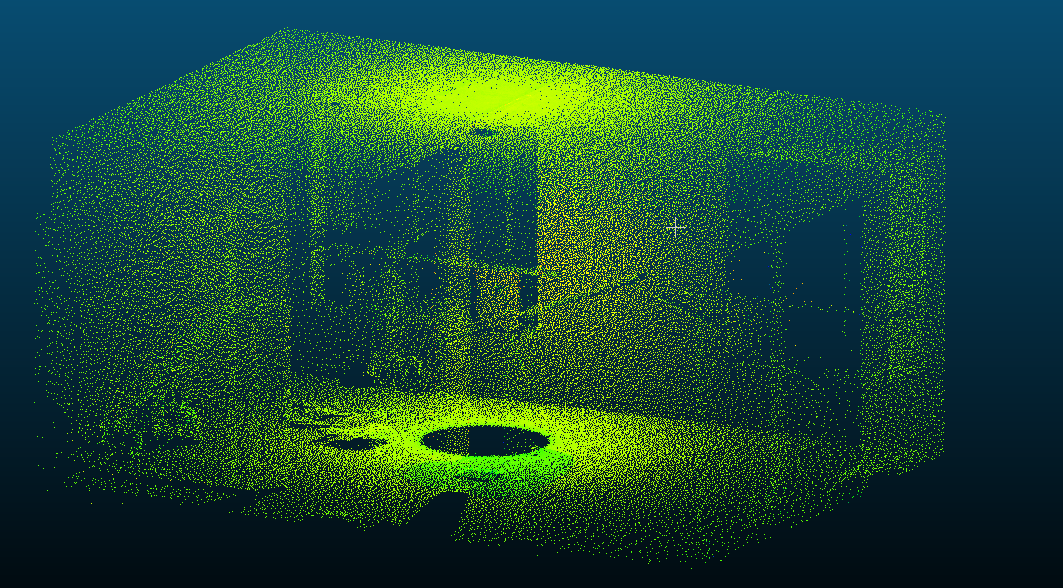

原点云模型有一千多万个点，分析过程中计算耗时太长。对模型进行了轻量化，促进运行效率，如下图所示。
# 将点云转换成三维面

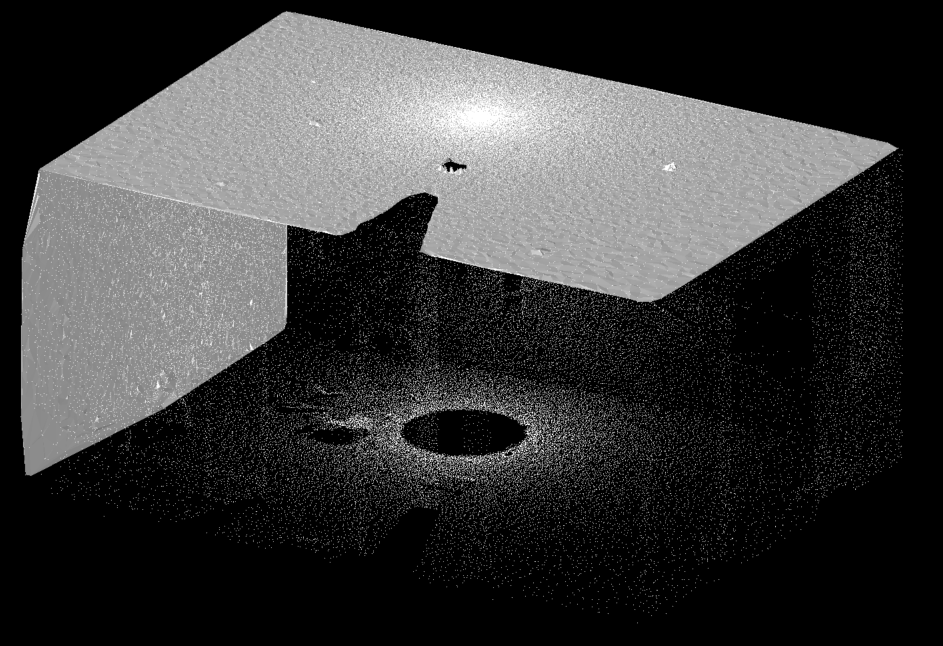

采用我们自编的程序，将点云模型中的屋顶和一侧的墙面转换成三维面，其余部分仍为点云样式，这样便于比较分析。如下图所示。
可以看出，通过激光扫描得到的点云模型，只能得到房屋内的顶面、地面、墙面等，无法得到墙的厚度、板的厚度等。
# 深入分析

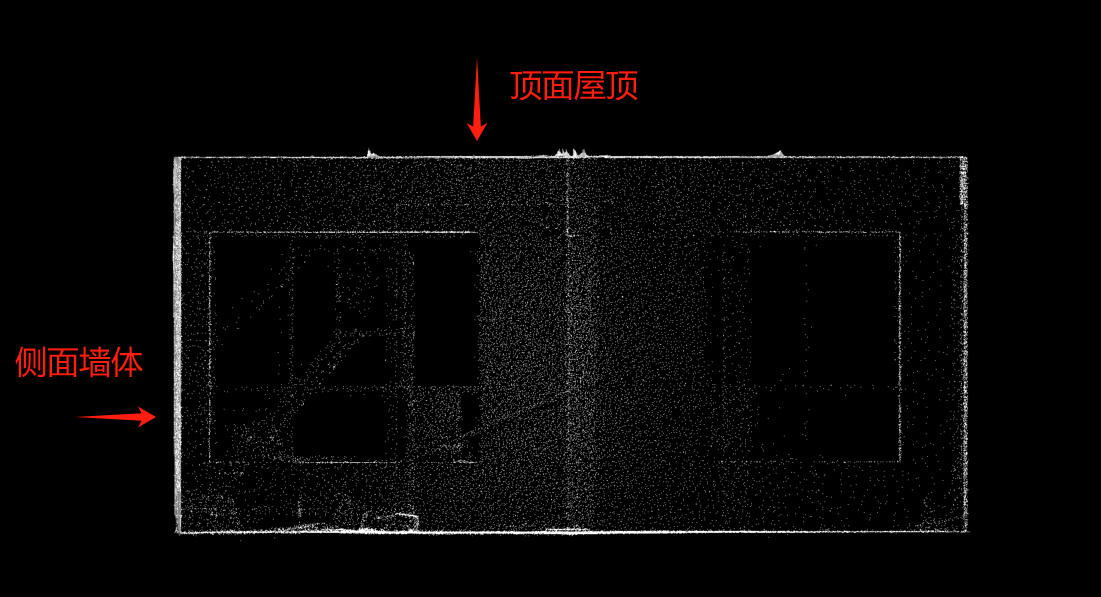

转到前视图（正视图）来看，如下图。
点云模型（正视图）
从上图可以看出，三维面只有薄薄的一层面，是没有厚度的。如果要得到墙的厚度，需要到另外一个房间也进行扫描，或者在能同时扫描到两侧墙体的地方进行扫描。
将屋顶部分放大，如下图所示：

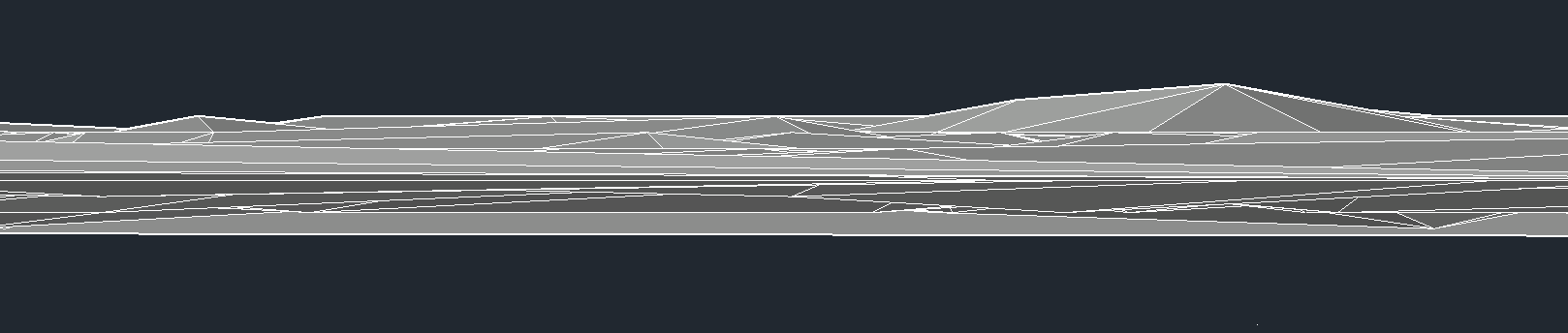

屋顶厚度放大（正视图）
将墙面部分放大：如下图所示：

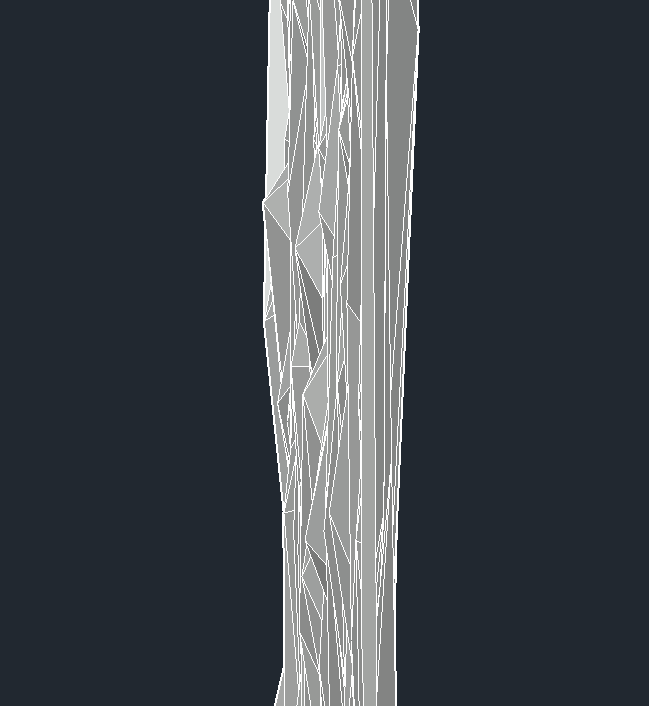

墙体厚度放大（正视图）-墙体存在倾斜
检测点云模型中的建筑墙体，屋顶，是否与 xyz 坐标方向一致。通过拟合的屋顶线和墙体线与标准的 XYZ 方向做对比角度。
经对比，墙体与 Y 轴存在一定误差：

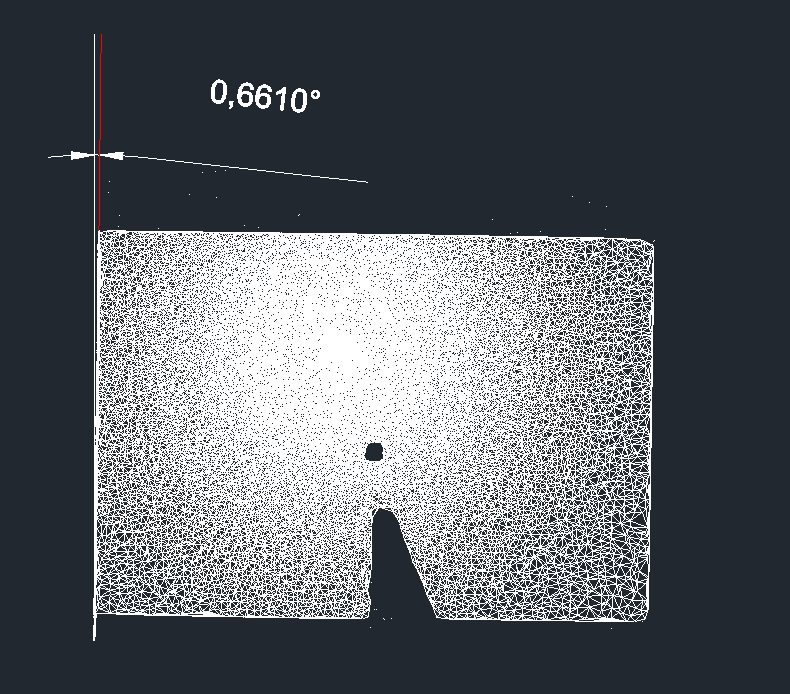

屋顶（俯视图）
根据角度偏差，调整点云模型，下为调整后观察视角。

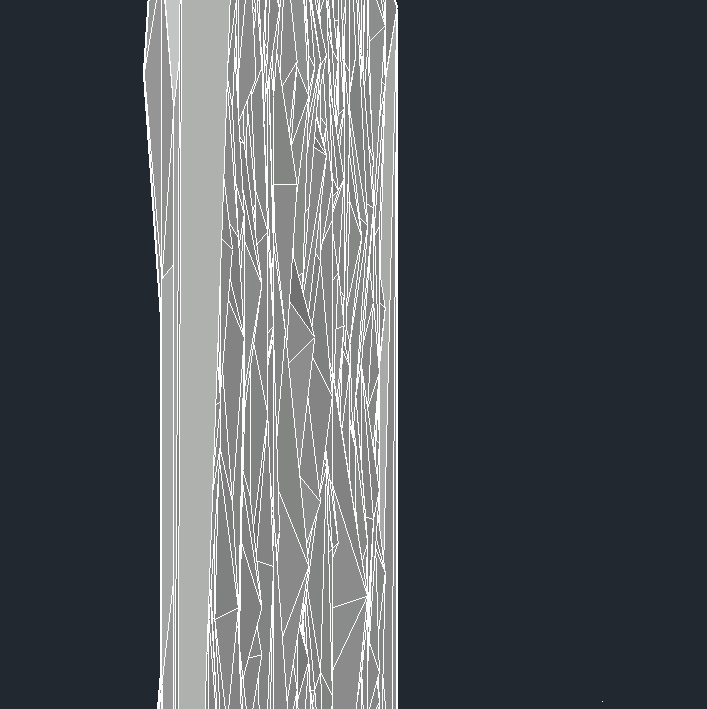

墙体厚度（正视图）
# 数据分析
屋顶面板和墙体面板分别进行拟合，取出一条标准线，图中红色线条。

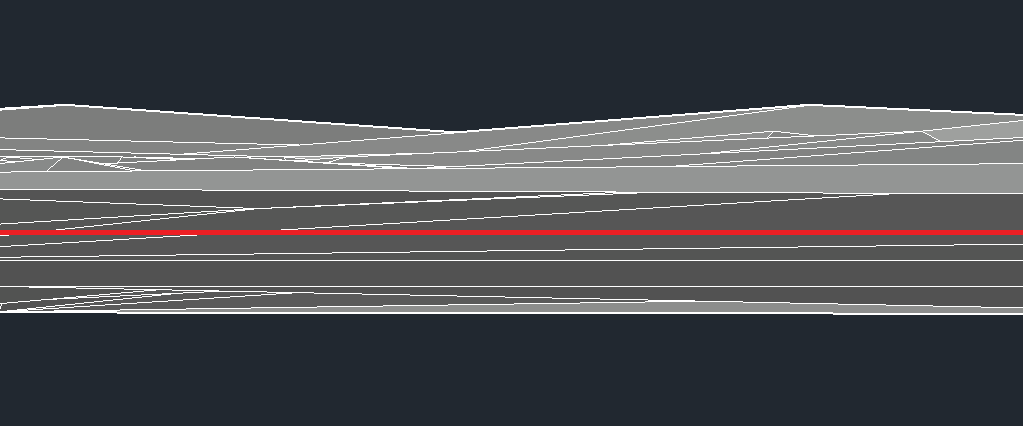

屋顶厚度（正视图）

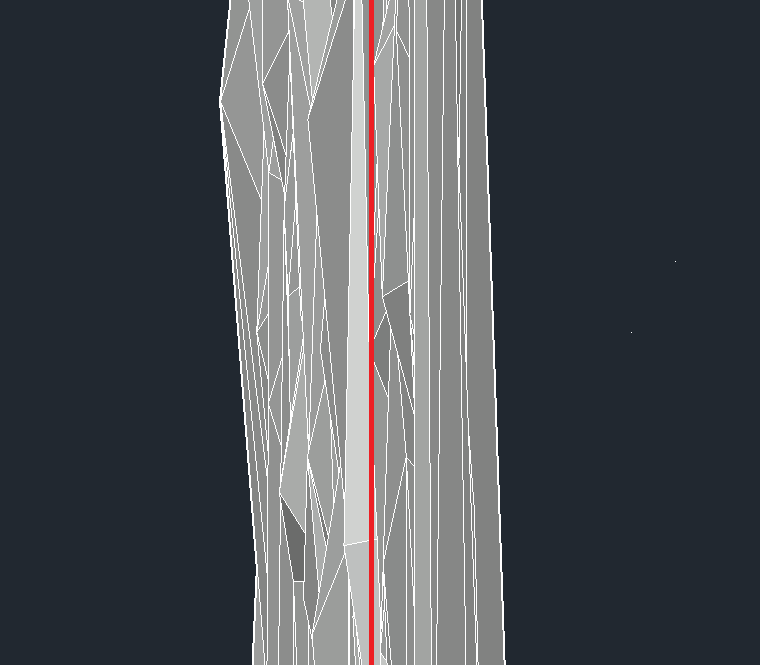

墙体厚度（正视图）
将拟合的线条作为标准线，测量各个点位距此标准线的长度。 图中单位为 m，0.006m=6mm。也就是说，面层的起伏为 6mm。以此可以作为判断施工精度的依据。

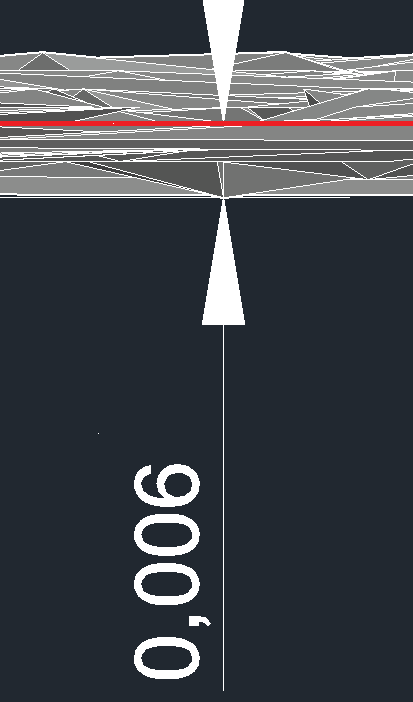

点云测量示例（ 屋顶厚度视角）

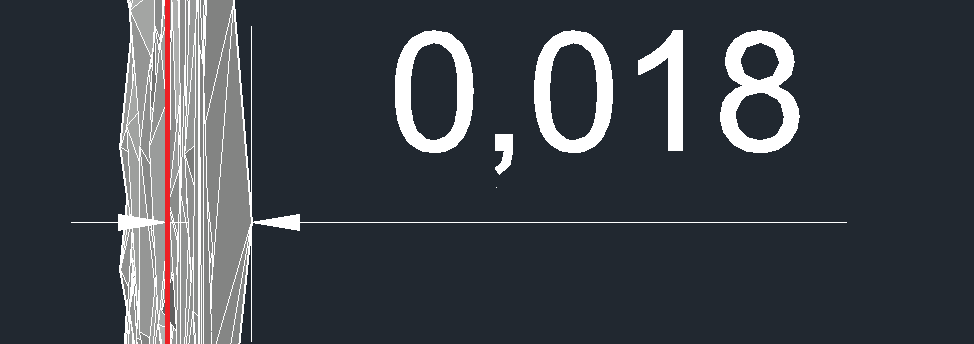

墙体点云测量示例 （墙体厚度视角）
上图中，墙面的起伏为 0.018m=18mm。
要求点云的误差在一定范围内，对于凸或凹的点做出显示，生成数据报告。
# 凹凸分析图
对于凹凸度，将以绿色表示在误差之内，红色表示超过范围。

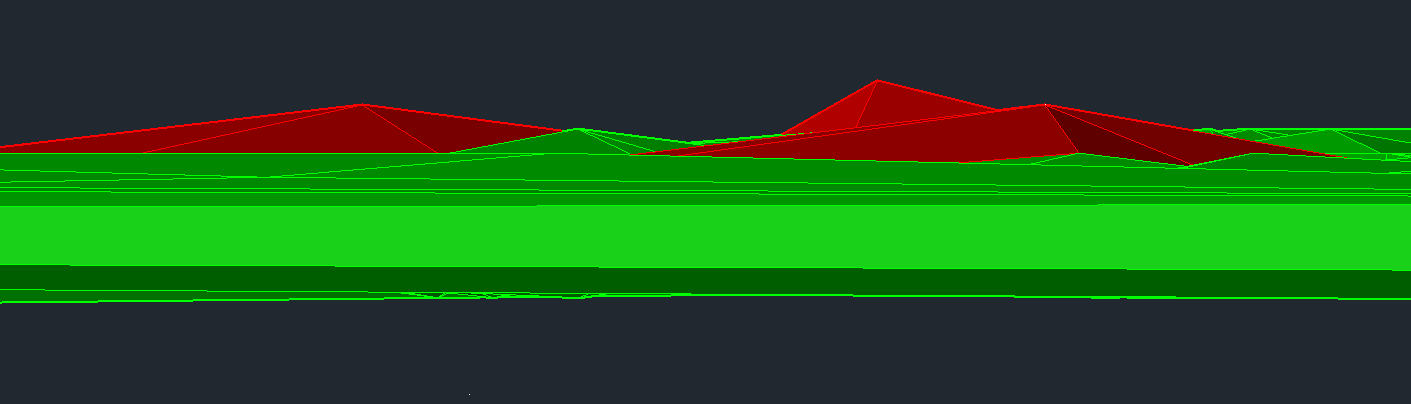

屋顶分析图 1（屋顶厚度-正视图）

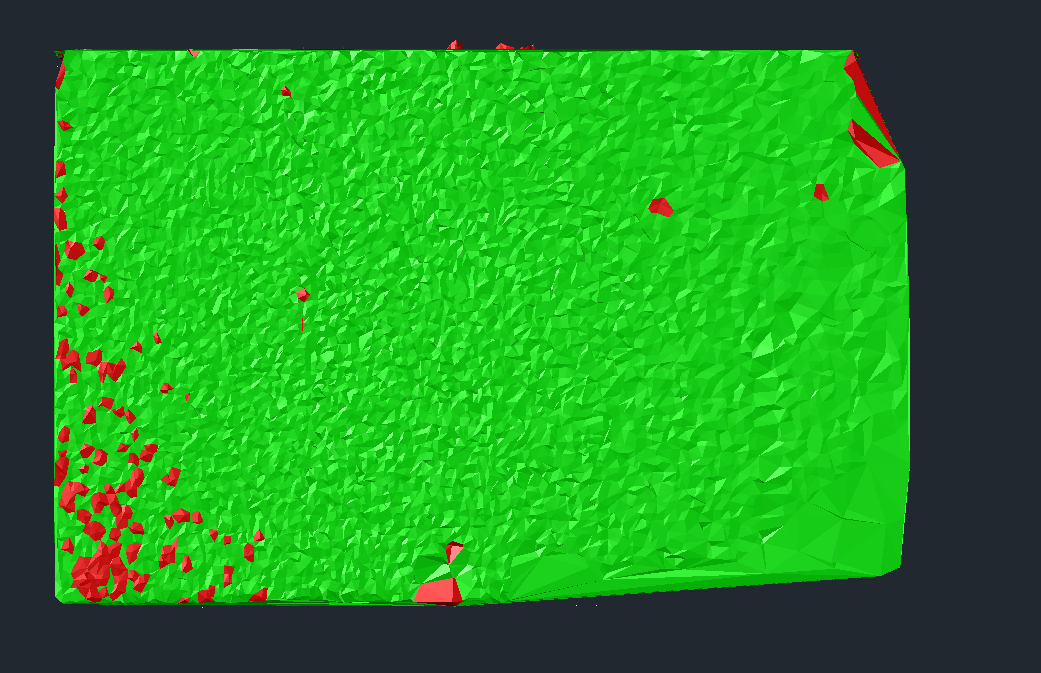

屋顶分析图 2（俯视图）

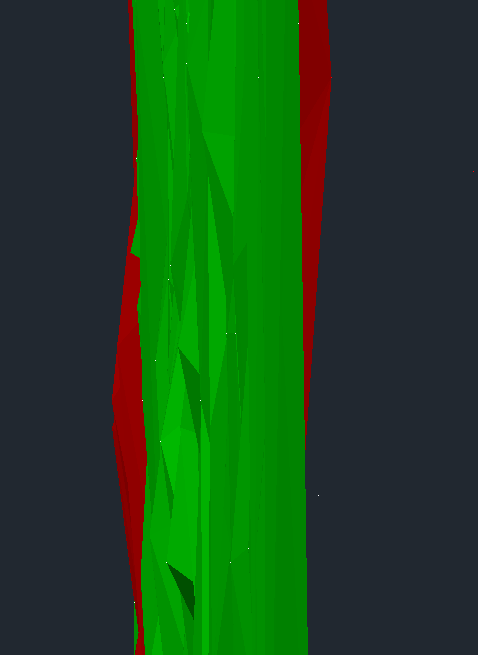

墙体分析图 1（墙体厚度-正视图）

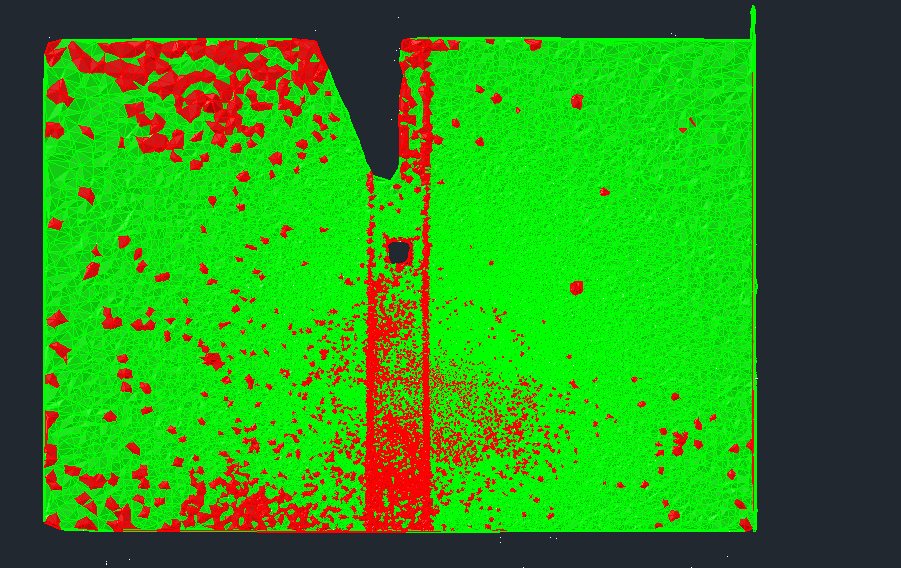

墙体分析图 2（左视图）
