隧道盾构管片设计系统介绍

1 概述

《隧道盾构管片设计系统》，是深圳八叉树科技有限公司研发的盾构管片自动出图系统，其目标是实现参数化三维管片模型的精准构建，并自动化生成结构图与配筋图。目前，该系统已成功实现参数化三维管片建模、结构图以及自动绘制配筋图的功能开发。传统管片三维结构图的绘制依赖人工，不仅耗时长、误差大，还需重复操作，难以满足盾构管片设计的紧迫时间要求。该系统显著提升了管片建模与出图的效率，同时确保了极高的精度。

目前管片三维结构图依靠人工绘制，绘制时间较长，孔洞位置及尺寸误差较大，且需要重复绘制，很难满足盾构管片设计的时间要求。本系统的出现，极大地提高了管片建模和出图的工作效率，并且具有很高的精度。

2 相关知识及名词解释

2.1 盾构

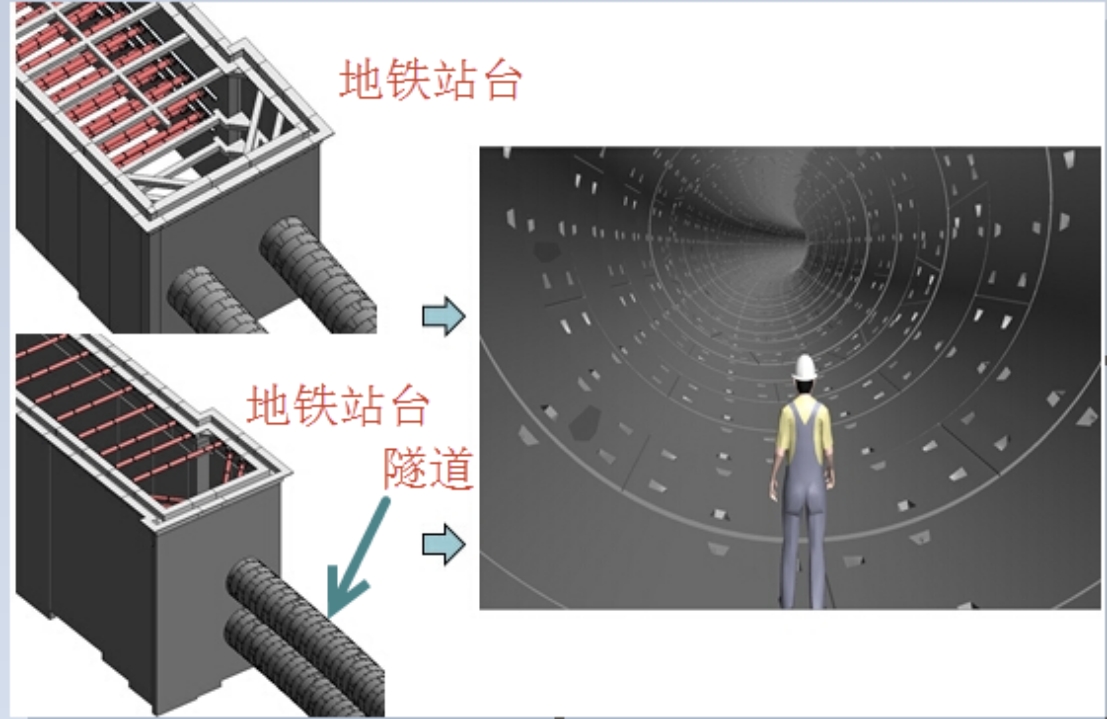

地铁在隧道中运行，如下图：

隧道

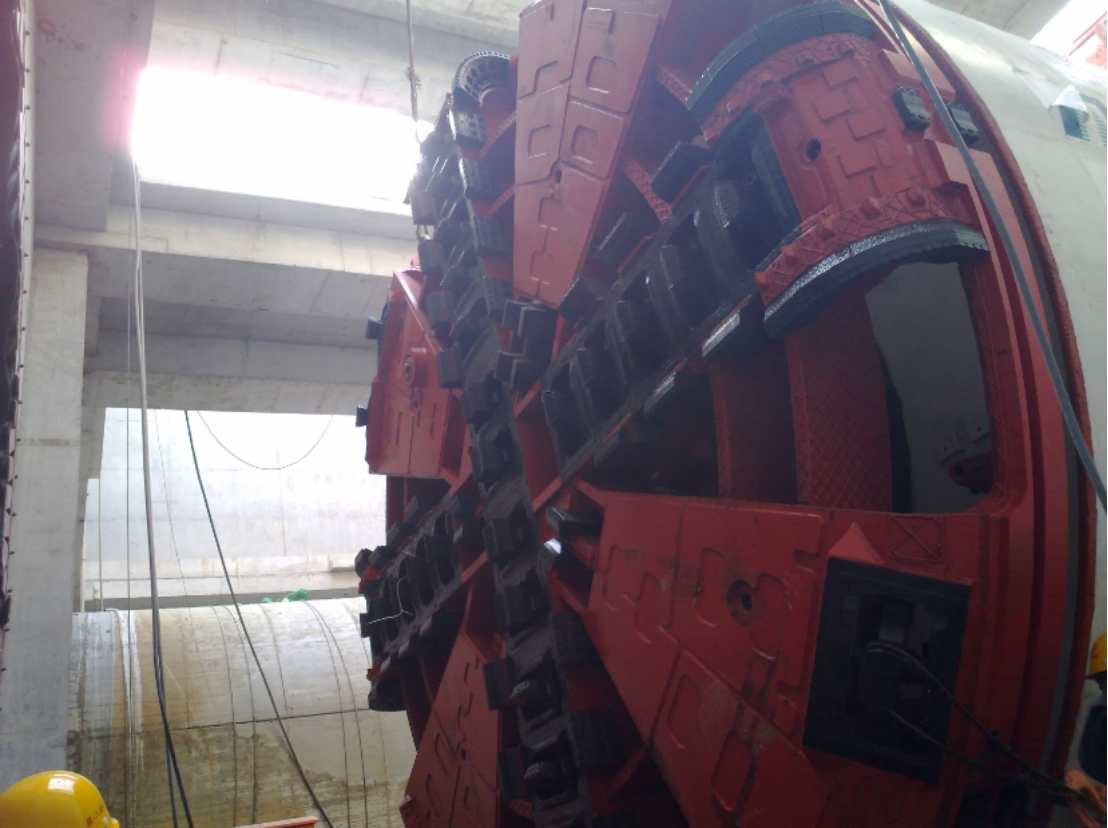

隧道是用盾构隧道掘进机挖出来的。如下图。

2.2 管片环

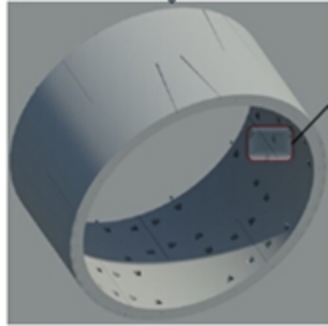

盾构隧道掘进机向前挖一段距离，就要在已挖处拼装隧道衬砌，也就是管片环，如下图。

隧道的支撑就是由管片一环一环地拼接起来的。

2.3 管片块

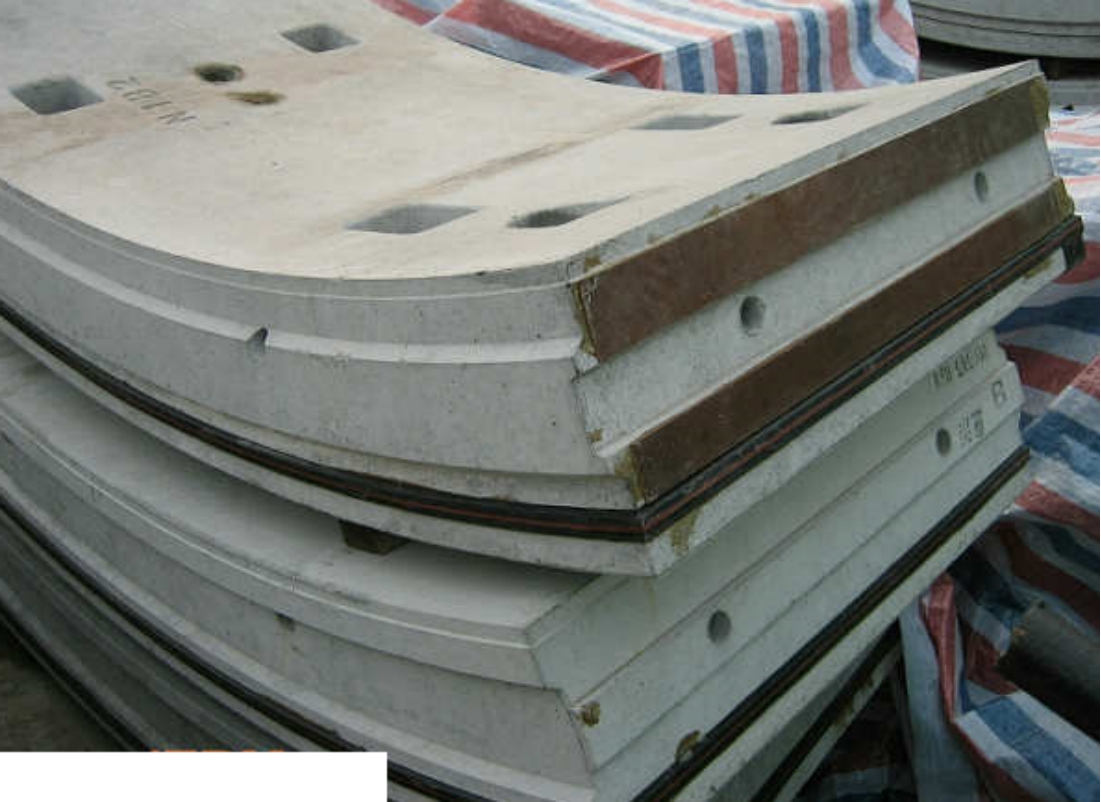

管片环是由管片块拼接起来的，如上图，一个环分成了6块。下图是管片块的照片。

2.4 管片块的种类

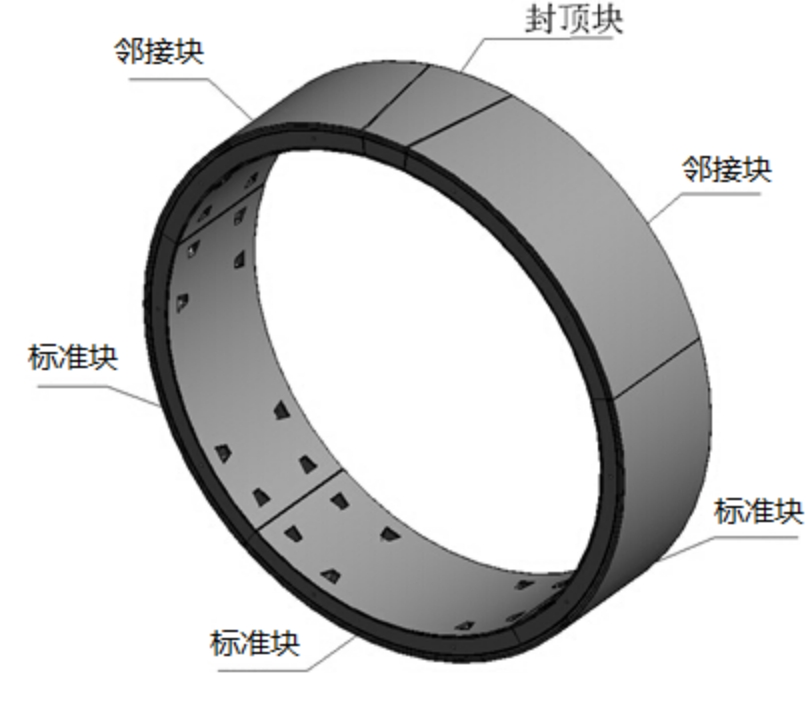

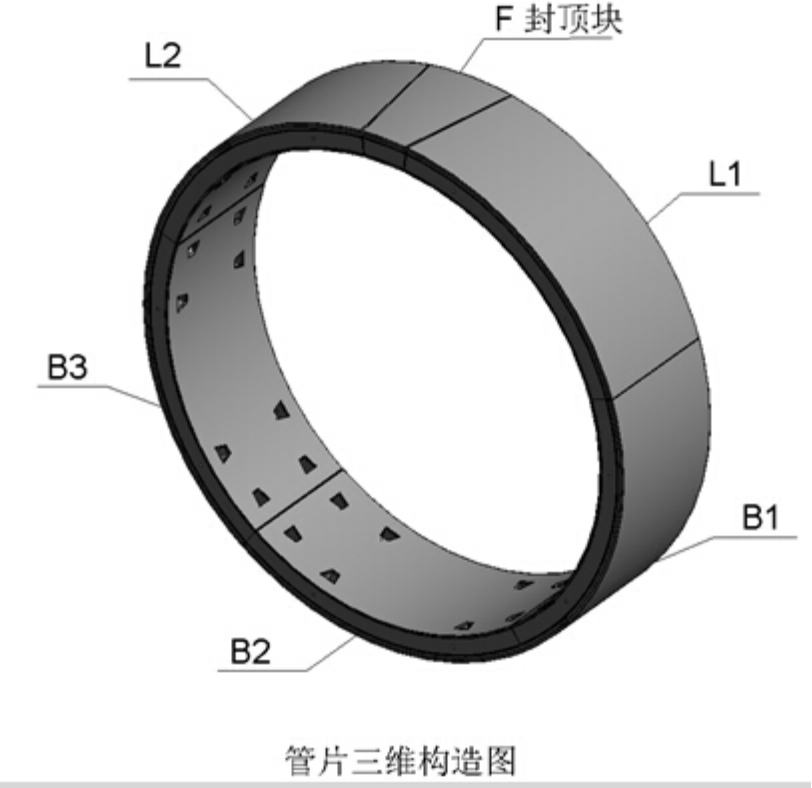

管片环由一个封顶块，二个邻接块，N个标准块组成，如下图所示。

K块就是封顶块。

2.5 错缝拼装

相邻的两环，封顶块的位置不一样，是错开的，叫错缝拼装；否则叫通缝拼装。

2.6 直线环和转弯环

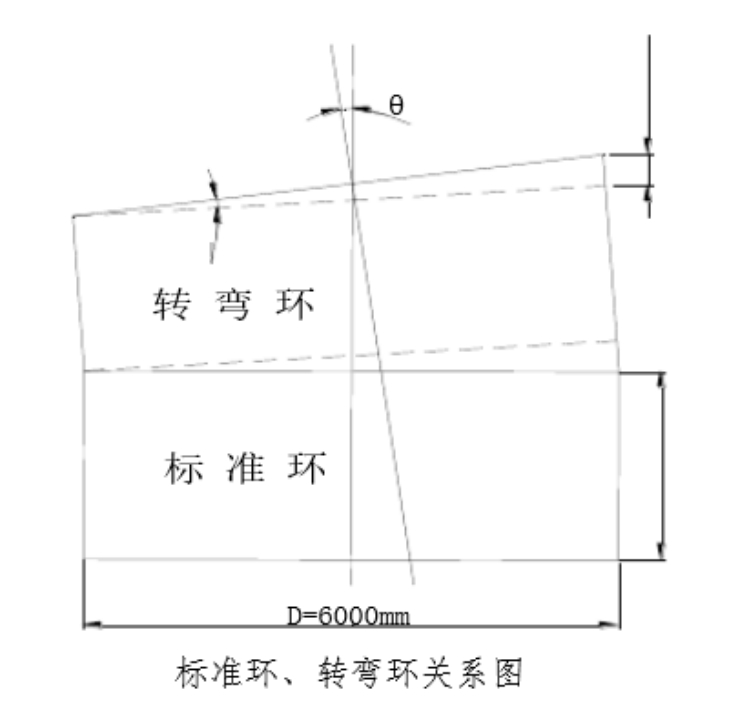

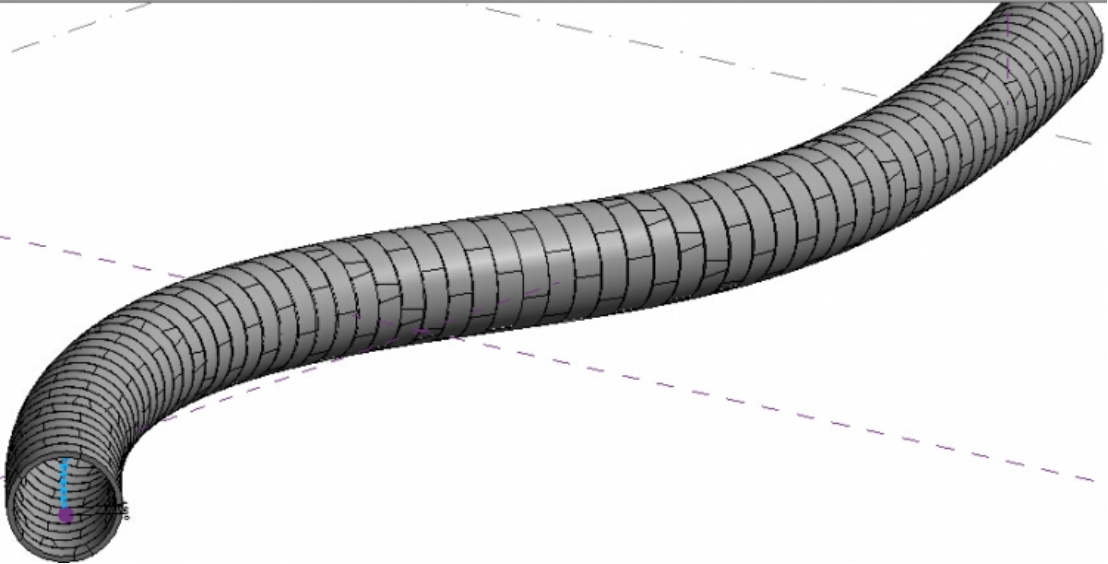

直线环也叫标准环，其特征就是环的宽度（也称幅宽）是固定的。如果隧道是直的，那用直线环拼起来就行了。如果隧道要转弯，就要用到转弯环了。如下图。

在转弯的地方，把环的一侧的宽度减小，另一侧的宽度加大，就可以转弯了。这种宽度不等的环就叫做转弯环，也叫楔形环。

直线路线也可以用楔形环来拼接。使用一上一下或一左一右的拼接即可。

隧道除了会左右转弯之外，还会上下坡，这也是靠楔形环来实现的。还可能采取一些额外的措施。

左右站台经上下坡后变成上下站台

2.7 管片环切割

管片环切割是指对管片环模型进行拆分，最终生成一个封顶块，二个邻接块，N个标准块。

2.8 管片接缝

2.8.1 接缝种类

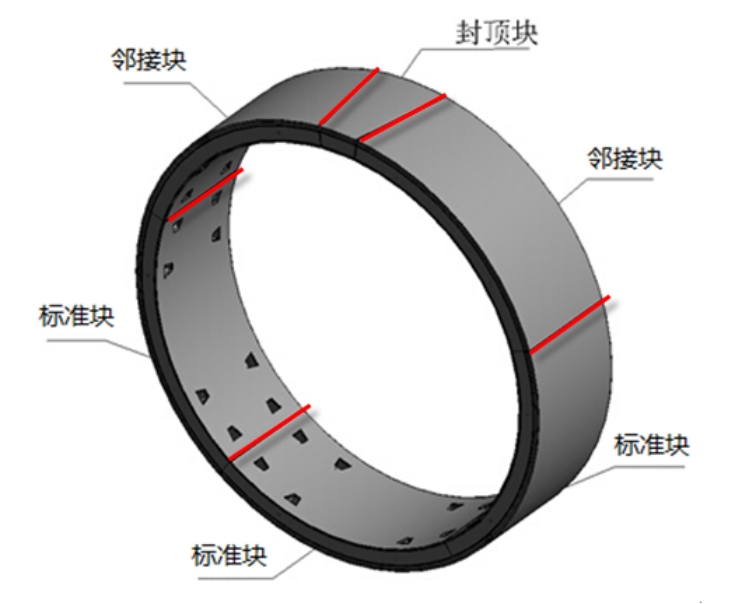

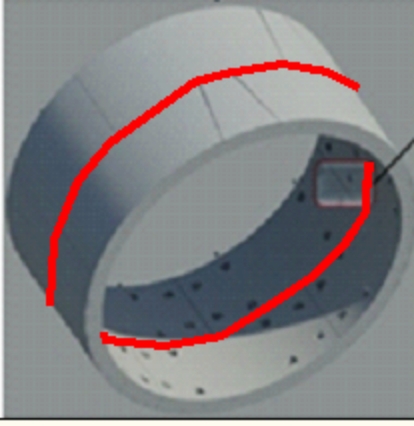

管片接缝可以分为纵向接缝和环向接缝，环向接缝是管片环与环之间的接缝，由纵向螺栓连接；纵向接缝是组成管片环的块与块之间的接缝，由环向螺栓连接。如下图。

环向接缝

纵向接缝

2.8.2 接缝构造

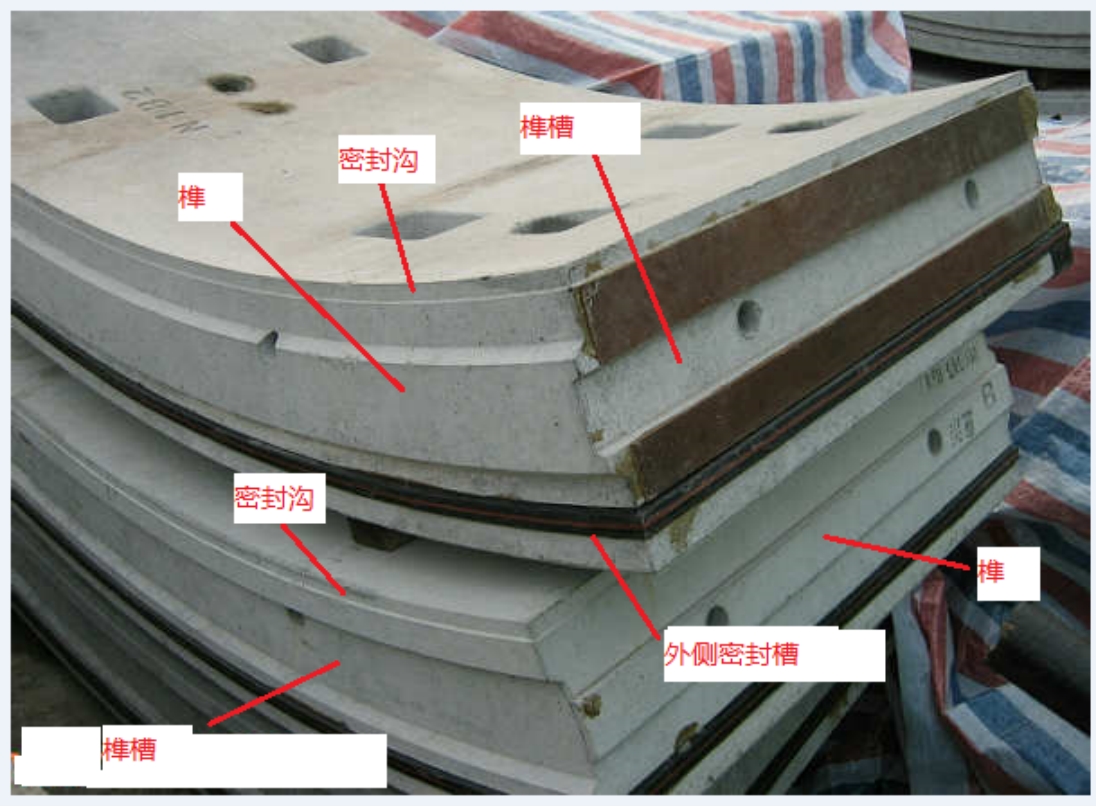

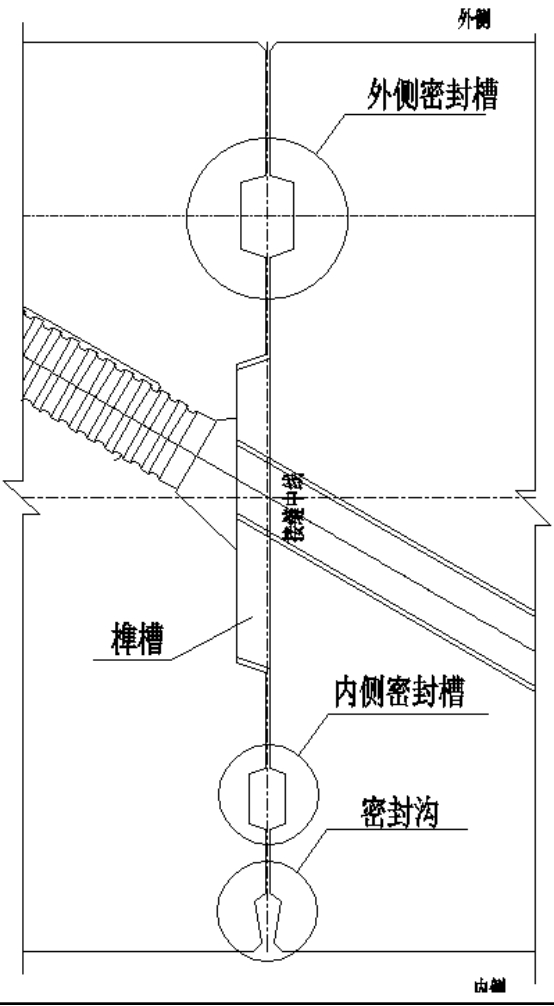

接缝的构造如上图所示。接缝处从外侧向内侧结构分别是外侧密封槽、榫槽、内侧密封槽、密封沟。注意，环向接缝和纵向接缝都是这样的。如下图：

2.9 螺栓手孔

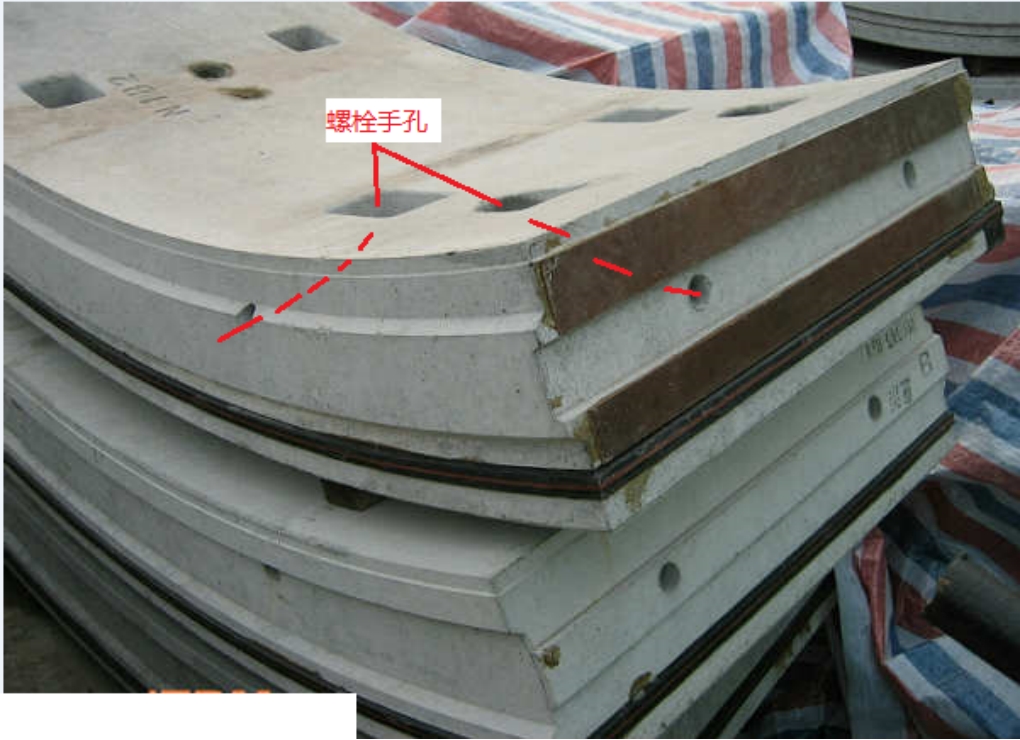

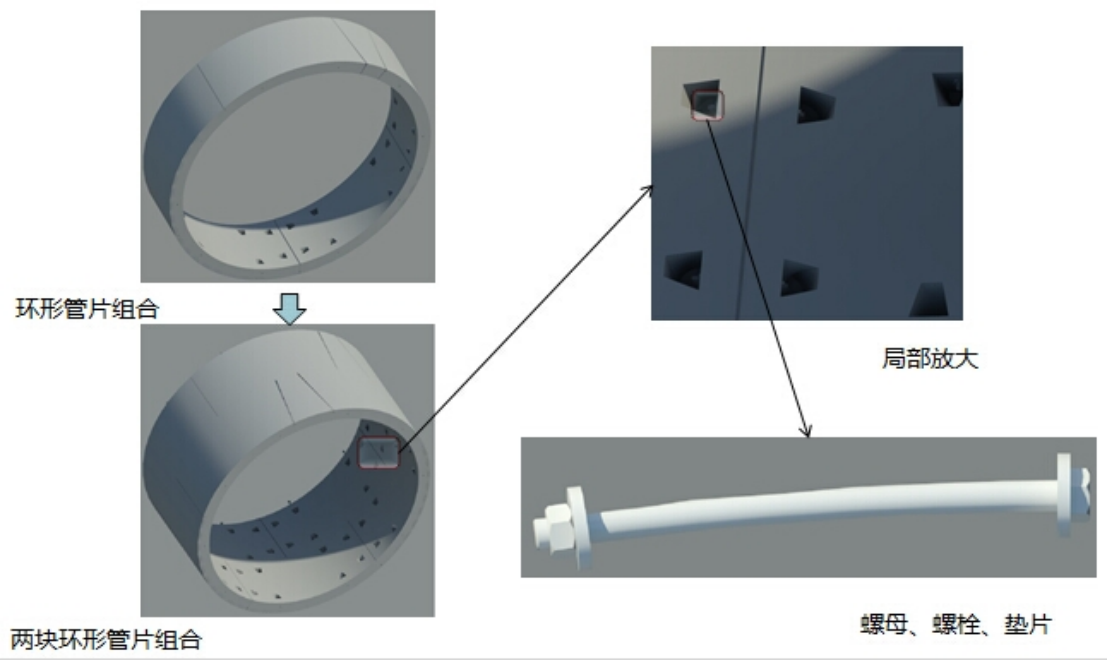

管片的环向接缝和纵向接缝，是靠螺栓来连接的。管片分块对接好之后，从螺栓手孔塞进螺栓，然后把螺帽拧紧。

如上图，虚线段表示螺栓穿入的方向。

2.10 预埋件

包括注浆孔和定位棒、吊装孔等预埋构件。

2.11 拼装定位孔

3 主要功能

软件是在AutoCAD上运行的插件，其主要功能包括：

1. 绘制管片环
2. 环缝切割
3. 纵缝切割及管片环分块
4. 螺栓及预埋件布置
5. 自动生成结构图纸

3.1 绘制管片环

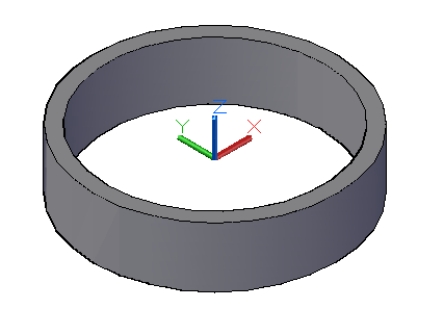

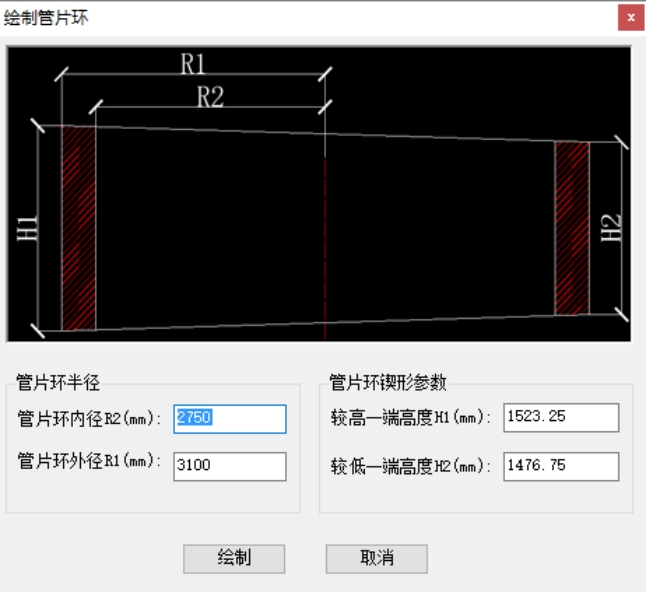

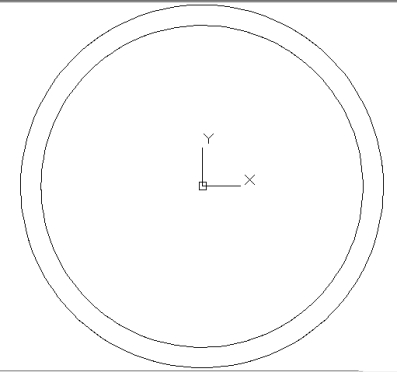

本系统可绘制楔形环（转弯环）或直线环。输入相关数据后，即可绘制出管片环的三维模型。

3.2 环缝切割

本系统可采用自定义的环缝切割条纹进行环缝切割，因此可适应任何环缝设计要求。软件算法充分考虑了楔形量造成的环缝切割宽度的变化，使得环缝与纵缝能够完美贯通。

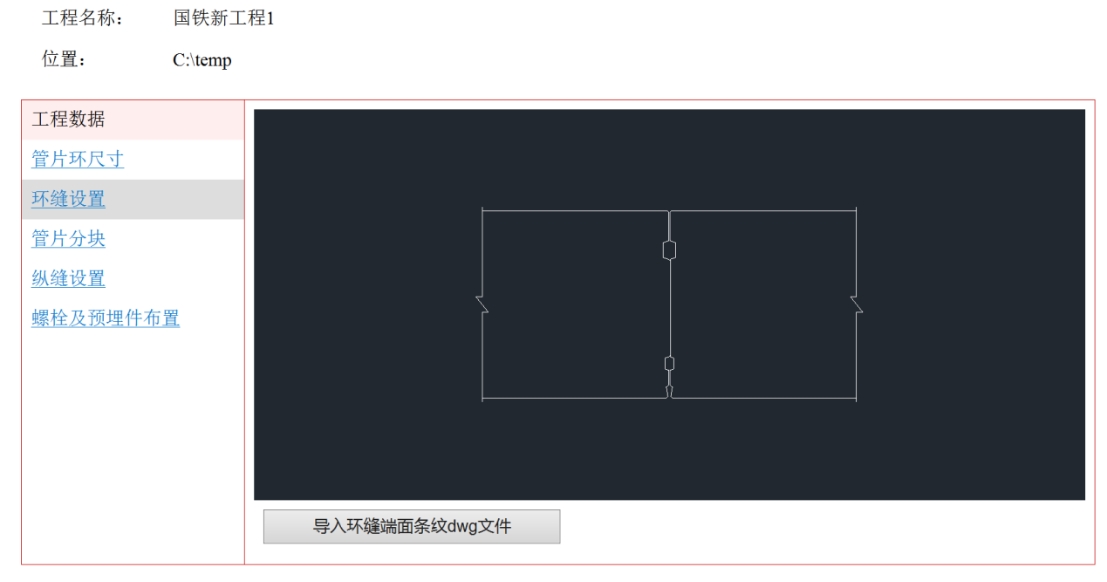

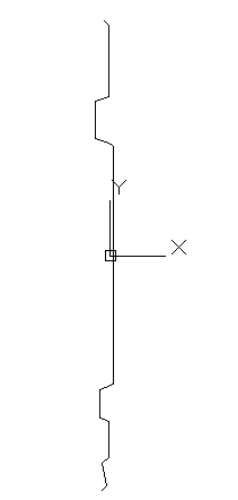

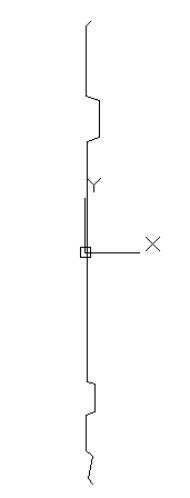

在进行环缝切割之前，需要事先准备好两个dwg文件，一个为环缝上端面条纹dwg文件，另一个为环缝下端面条纹dwg文件。如下图，左侧为环缝上端面条纹dwg文件的截图，右侧为环缝下端面条纹dwg文件的截图。

在操作界面中选取好端面条纹，就可以进行环缝切割操作了。

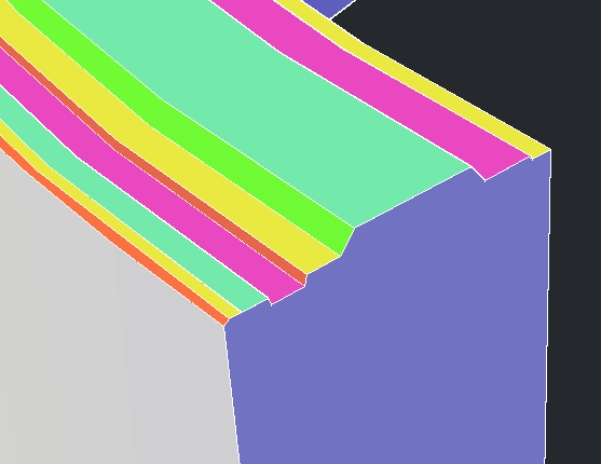

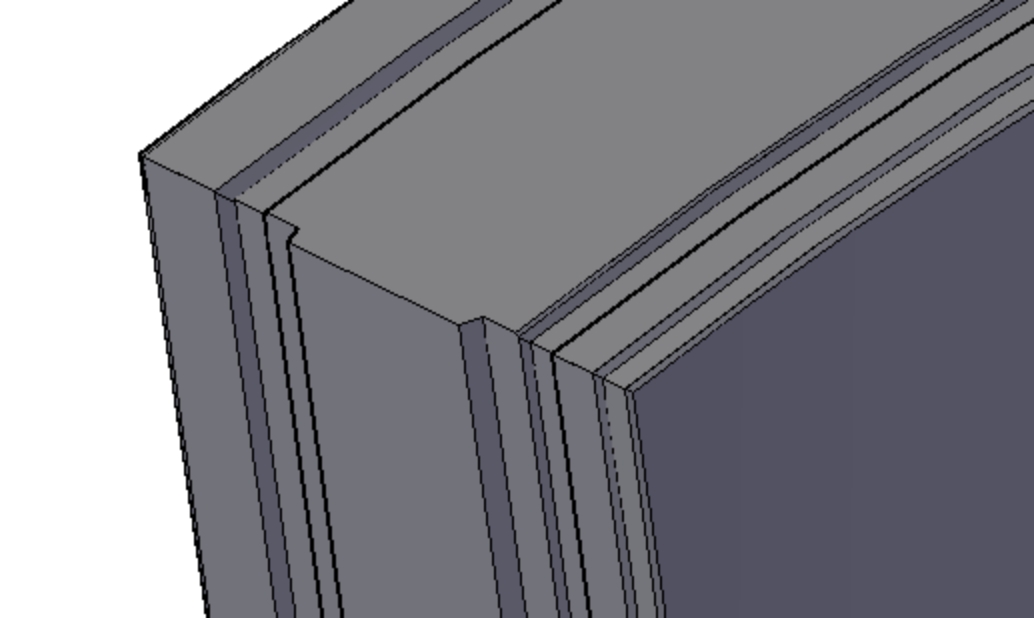

切割后的环缝断面：

3.3 纵缝切割及管片环分块

按规定要求做好纵缝切割平面图形后，即可进行纵缝切割。

用户首先要做一组闭合的平面图形，需要做subtract的，放在“减”图层中；需要做union的，放在“加”图层。闭合的平面图形包括圆、椭圆、平面多段线。平面多段线中可以包含圆弧。

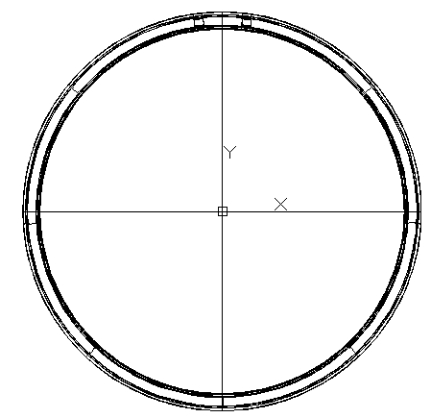

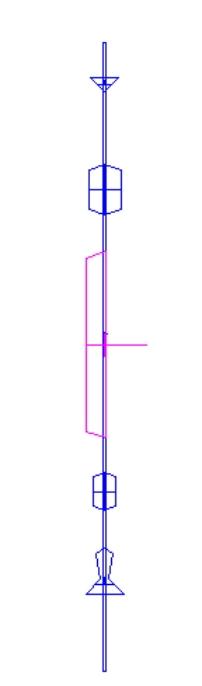

现在我们用一组平面图形来取代端面条纹。如下图：

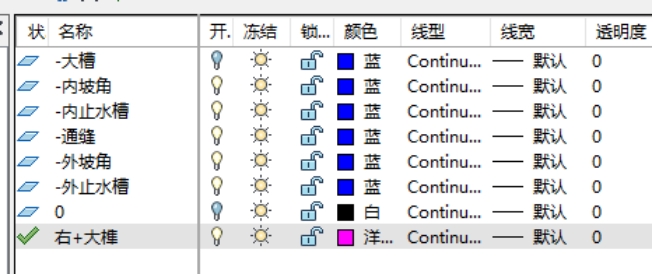

这些平面图形是分图层存放的，图层设置如下：

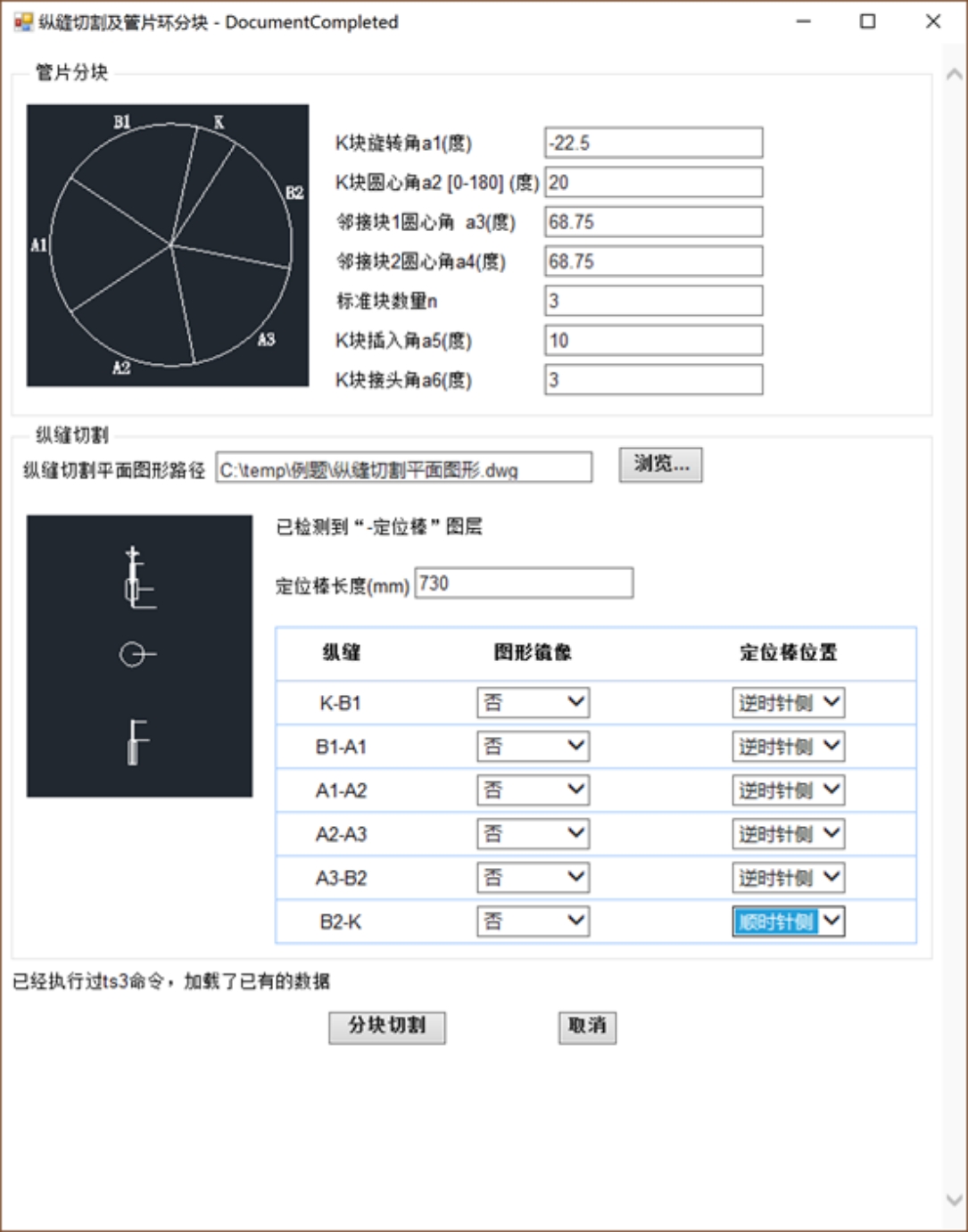

运行命令，设置好各分块的角度，选好纵缝切割平面图形。

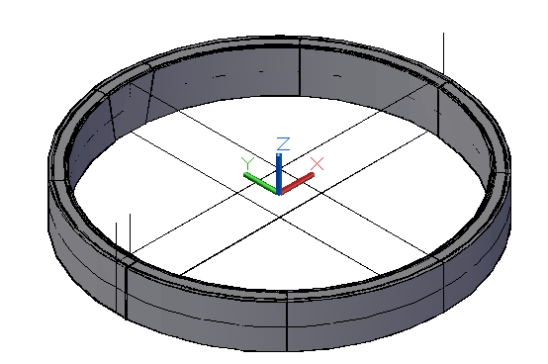

分块结果：

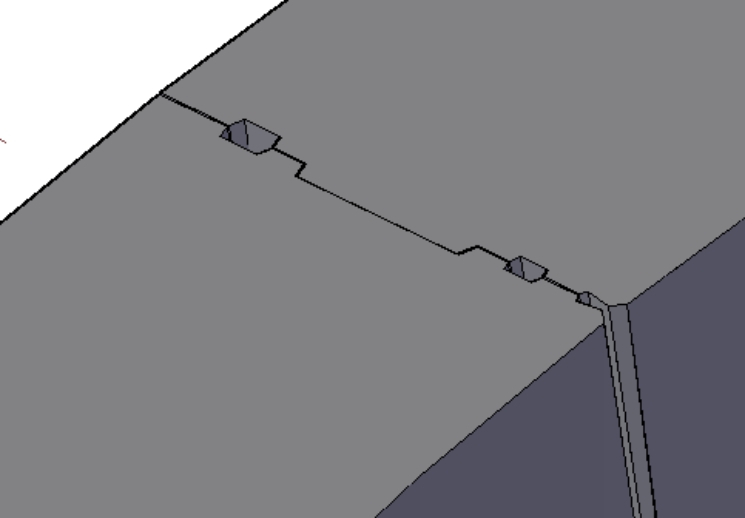

纵缝：

环缝-纵缝贯通情况：

3.4 螺栓及预埋件布置

可布置纵向直螺栓、环向直螺栓、纵向弯螺栓、环向弯螺栓、预埋件。

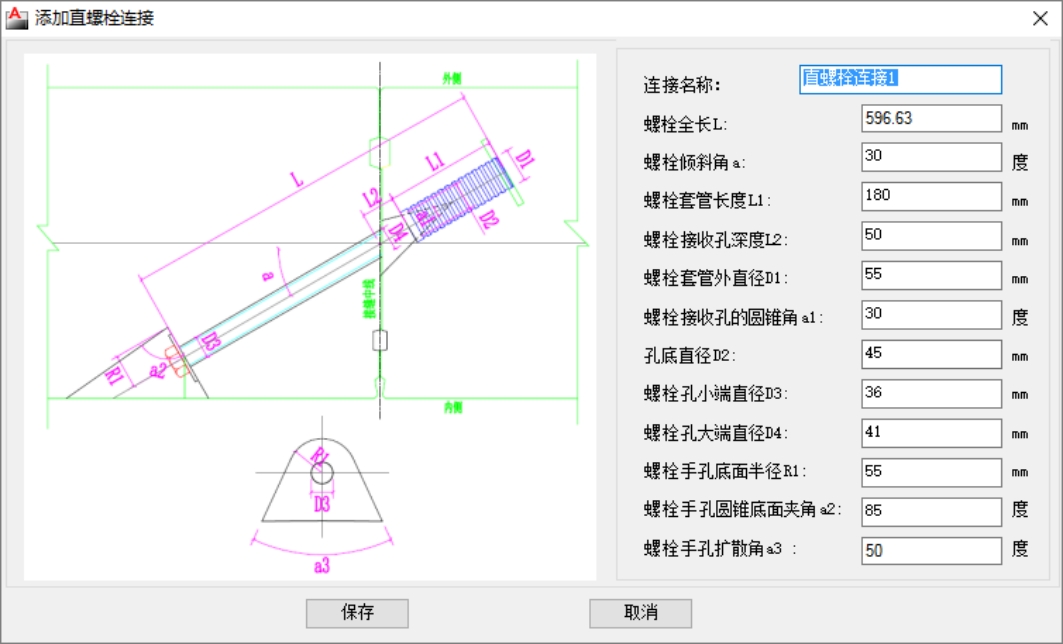

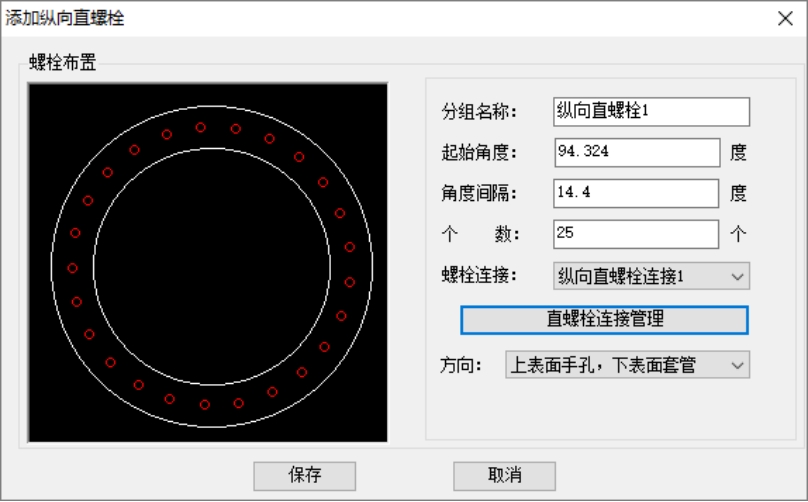

3.4.1 纵向直螺栓

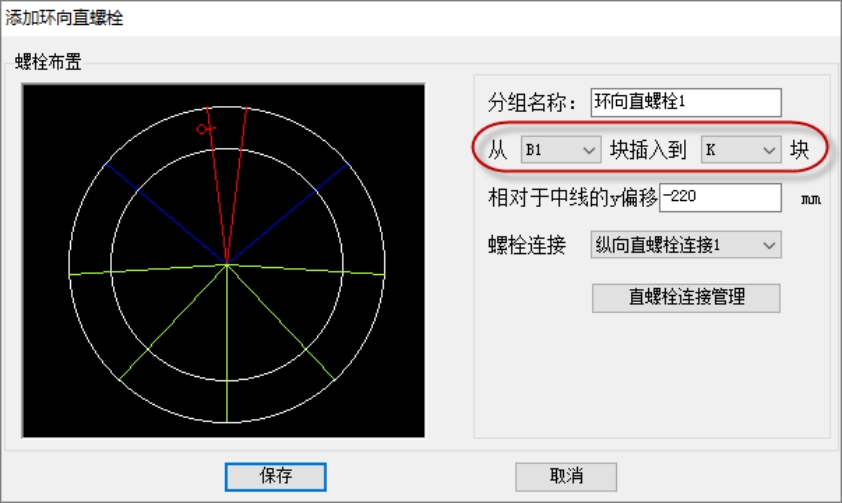

3.4.2 环向直螺栓

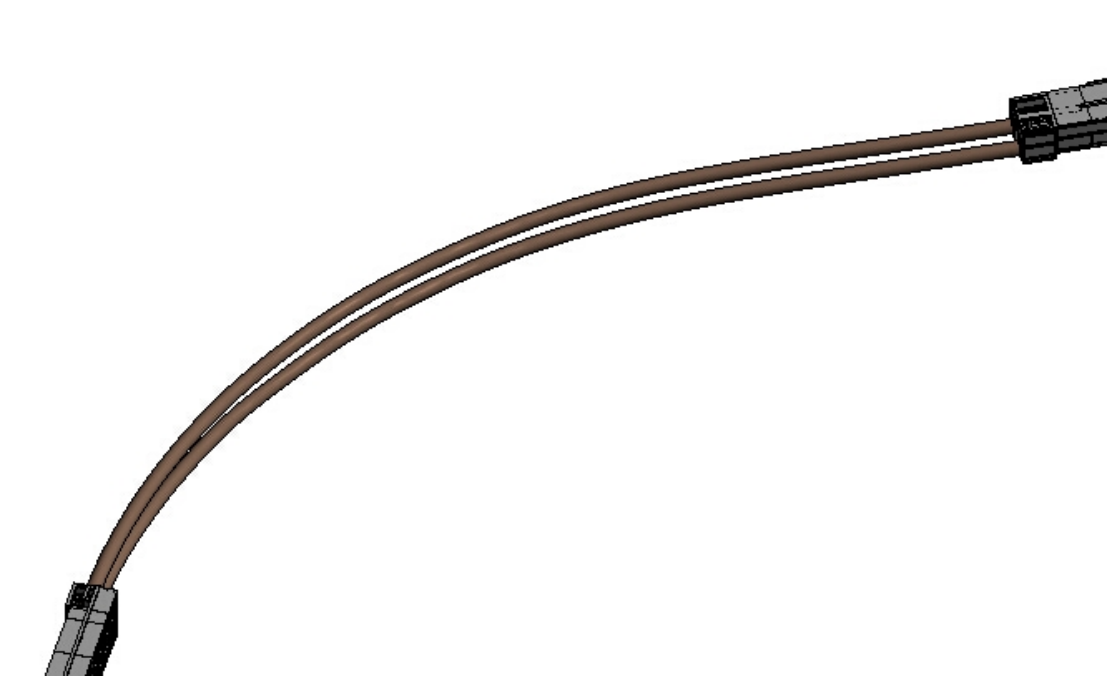

3.4.3 纵向弯螺栓

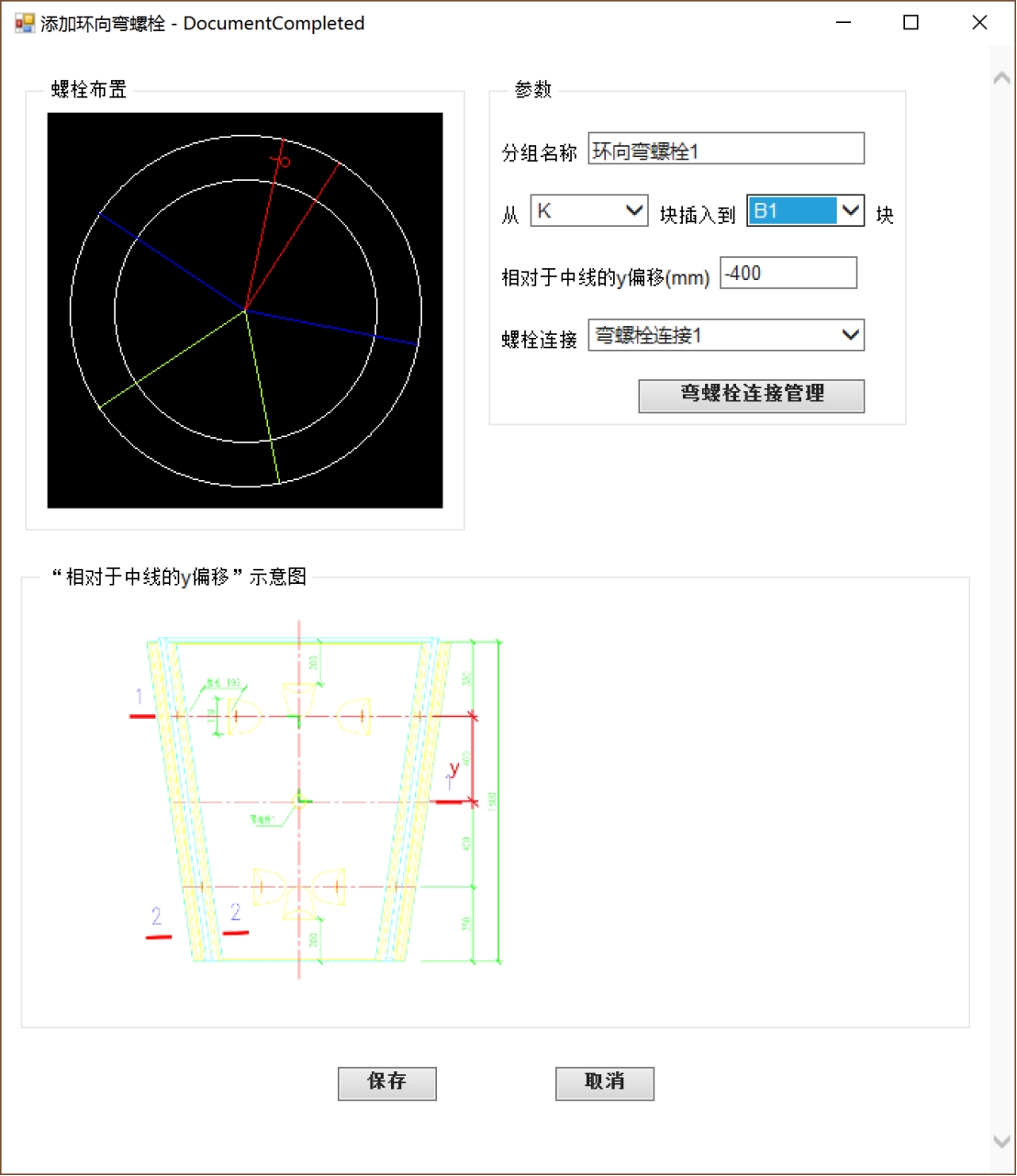

3.4.4 环向弯螺栓

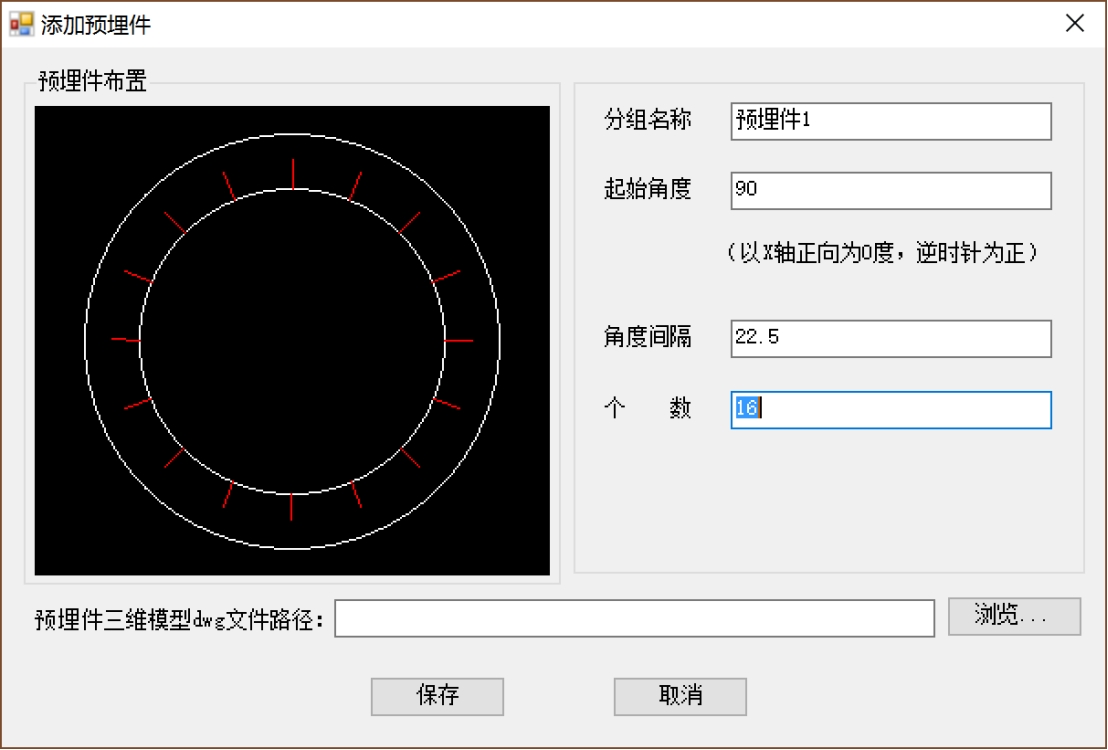

3.4.5 预埋件

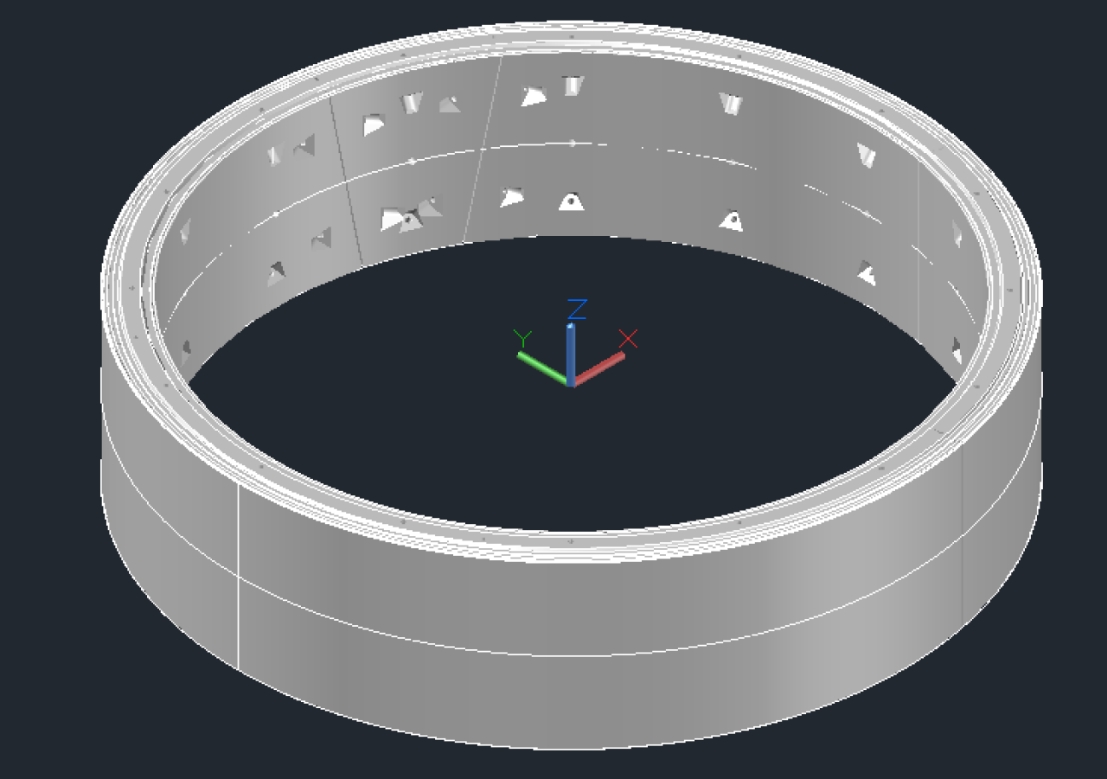

布置完螺栓和预埋件后生成的三维模型：

3.5 成图

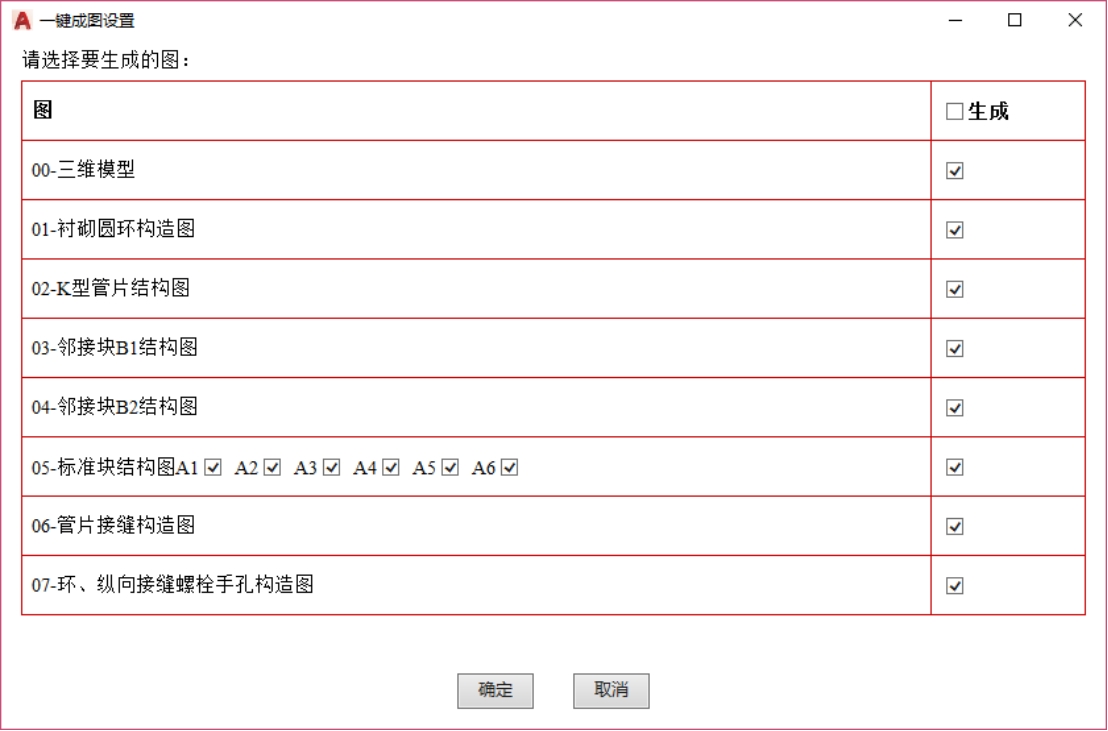

具有“一键成图”功能，可一键操作自动生成所有结构图纸。

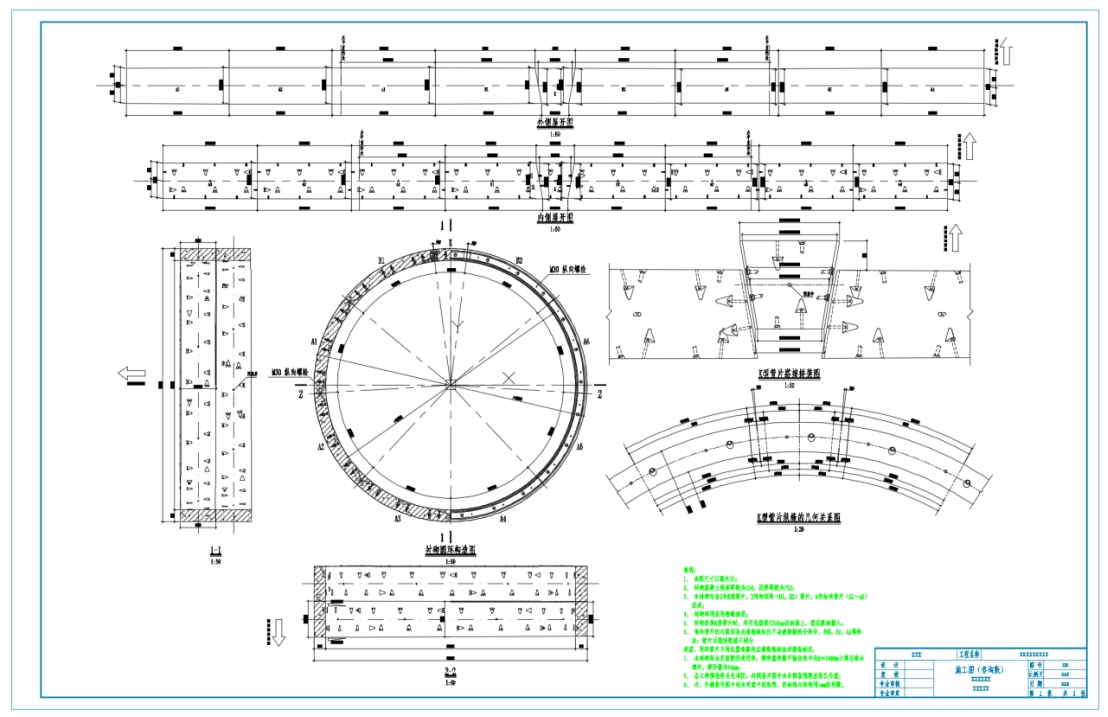

3.5.1 衬砌圆环构造图

3.5.2 管片结构图

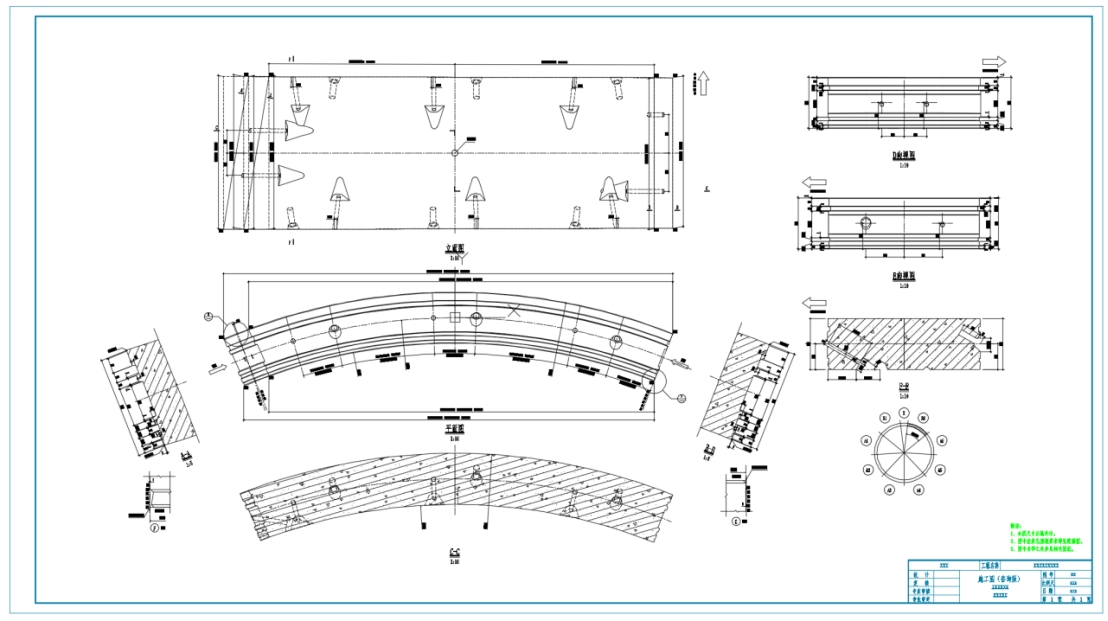

每个管片分块各出一张图。如果有6个标准块，就一共有9张管片结构图。下图为邻接块B2的管片结构图。

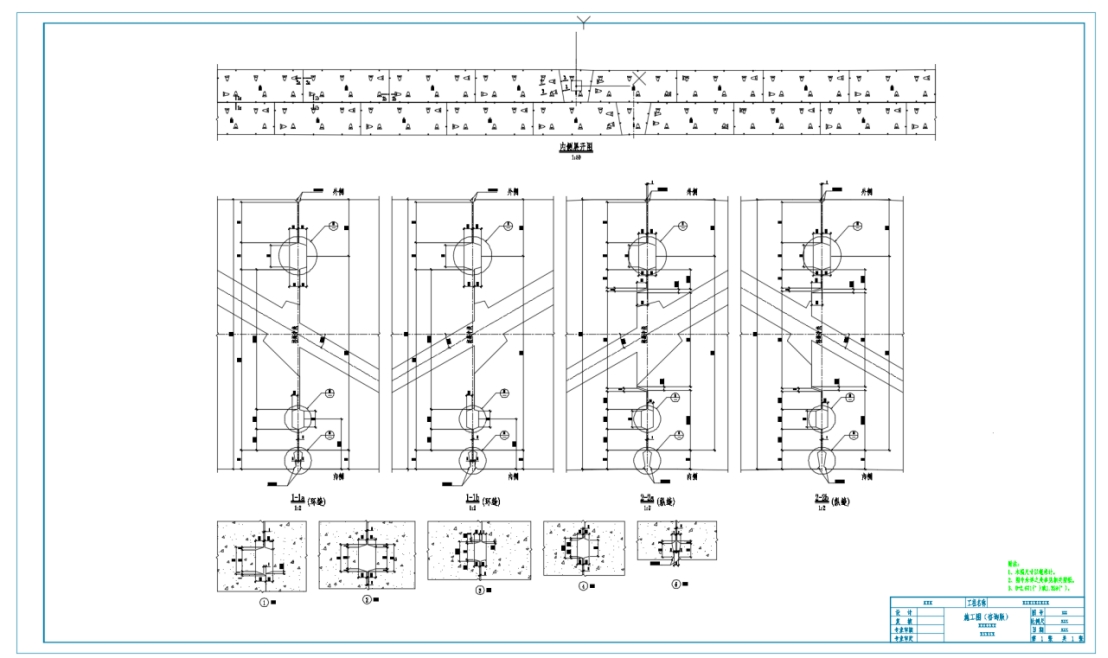

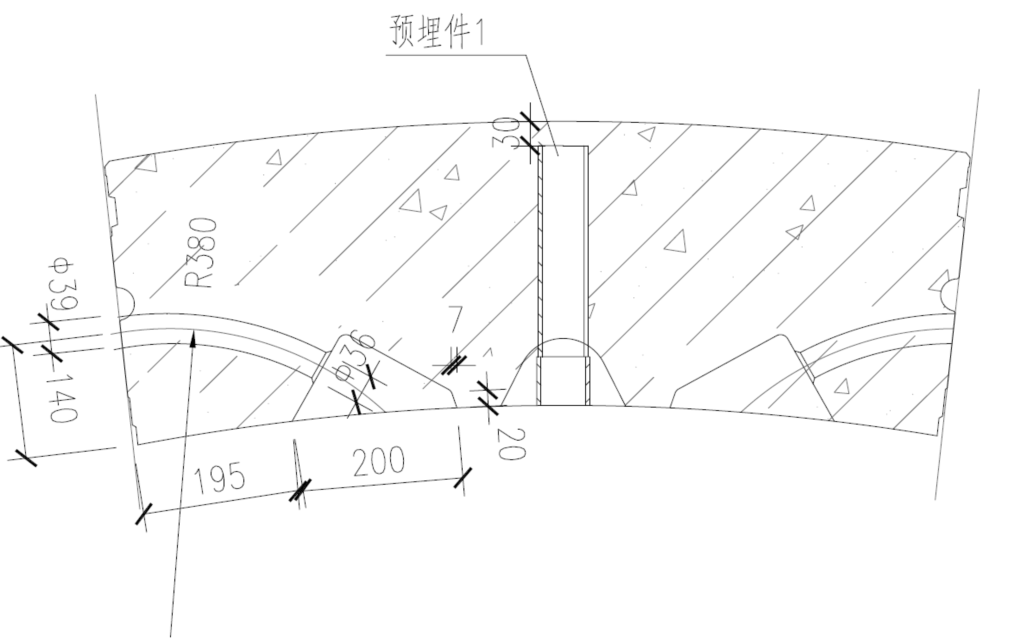

3.5.3 管片接缝构造图

4 结束语

本文是对本公司的软件产品的展示，欢迎您与我们联系、咨询。点击这里咨询我们 (opens new window)
