钢筋图设计

在完成管片三维建模和结构出图后，系统还支持完整的管片钢筋配筋设计。通过导入结构数据，系统可自动完成22种钢筋的布置，并支持三维模型、二维图形和参数调整的实时联动。

系统共支持22种钢筋的自动布置，覆盖管片所有关键部位的配筋需求：

S1（内弧面通长主筋）、S2（外弧面通长主筋）、S3（箍筋）、S4（拉筋）、S5（内弧面角部筋）、S6（顶部、底部环向筋）、S7（拼装定位孔螺旋筋）、S8（主筋架立筋）、S9（内弧面角部加强筋）、S10（螺栓孔加强筋）、S11（螺栓孔的螺旋筋）、S12（注浆孔的螺旋筋）、S13（环向+径向构造筋）、S14（纵向构造筋）、S15（环向构造筋）、S16（环向构造筋）、S17（端部加强筋）、S18（手孔加强筋）、S19（拼装定位孔加强筋）、S20（凹榫加强筋）、S21（凸榫平底V型加强筋）、S22（凸榫跑道型加强筋）。

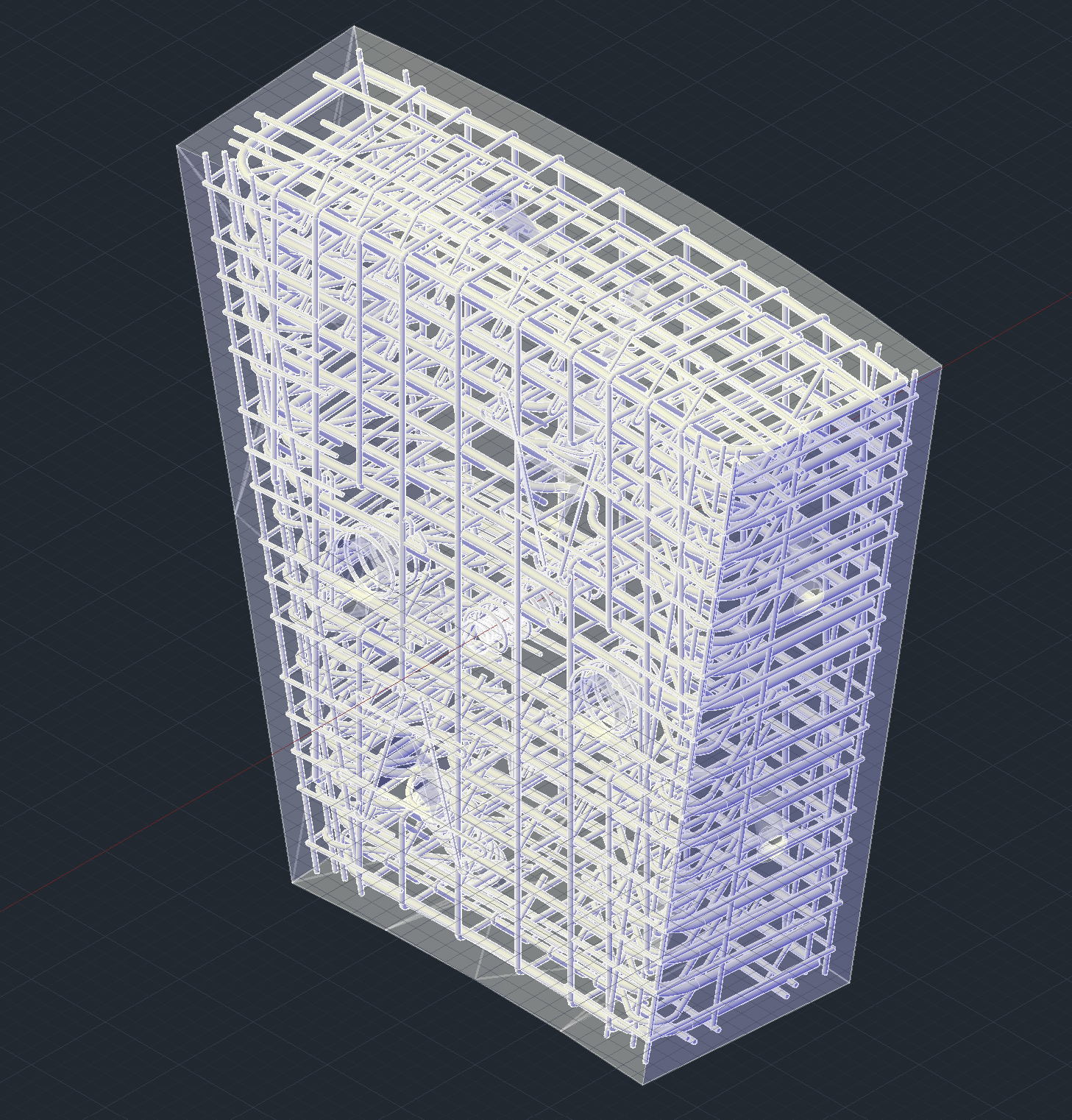

进入布置页面后，勾选要布置的钢筋种类，点击开始布置，系统将自动完成所有选定钢筋的排布。对于 S1 和 S2 主筋，系统会自动处理端部接头处的弯起避让。

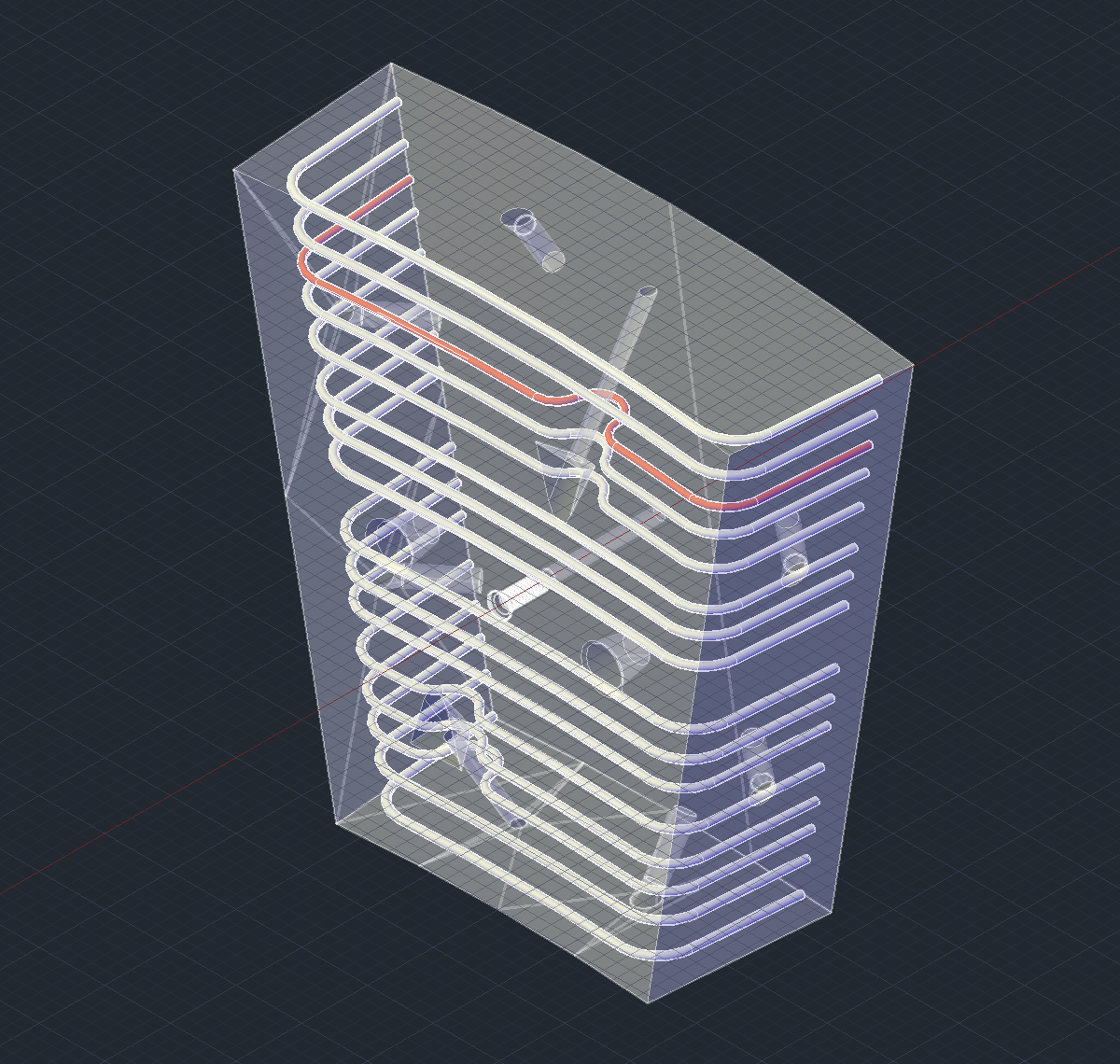

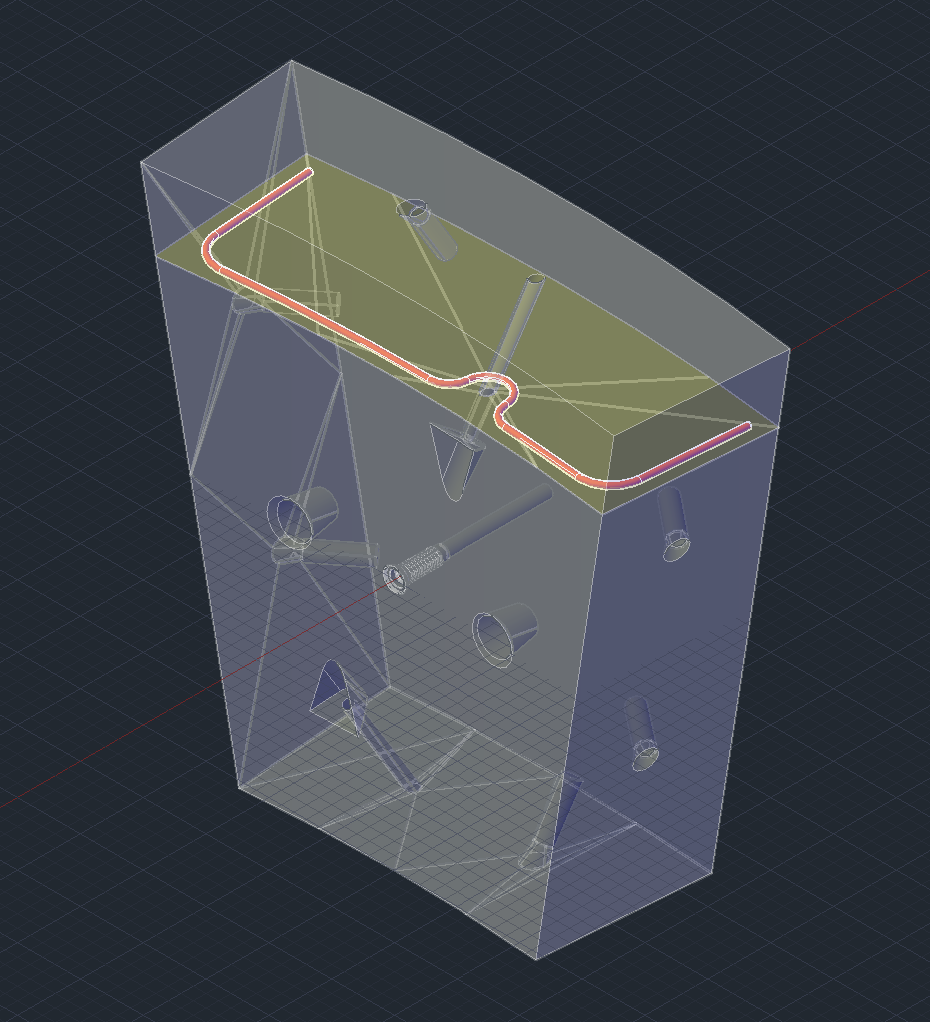

S1 和 S2 通长主筋在遇到管片上的各类孔洞（如注浆孔、螺栓孔、拼装定位孔等）时，系统会自动计算钢筋与孔洞的相对位置，使钢筋弯曲绕过孔洞，确保钢筋不与孔洞发生碰撞。

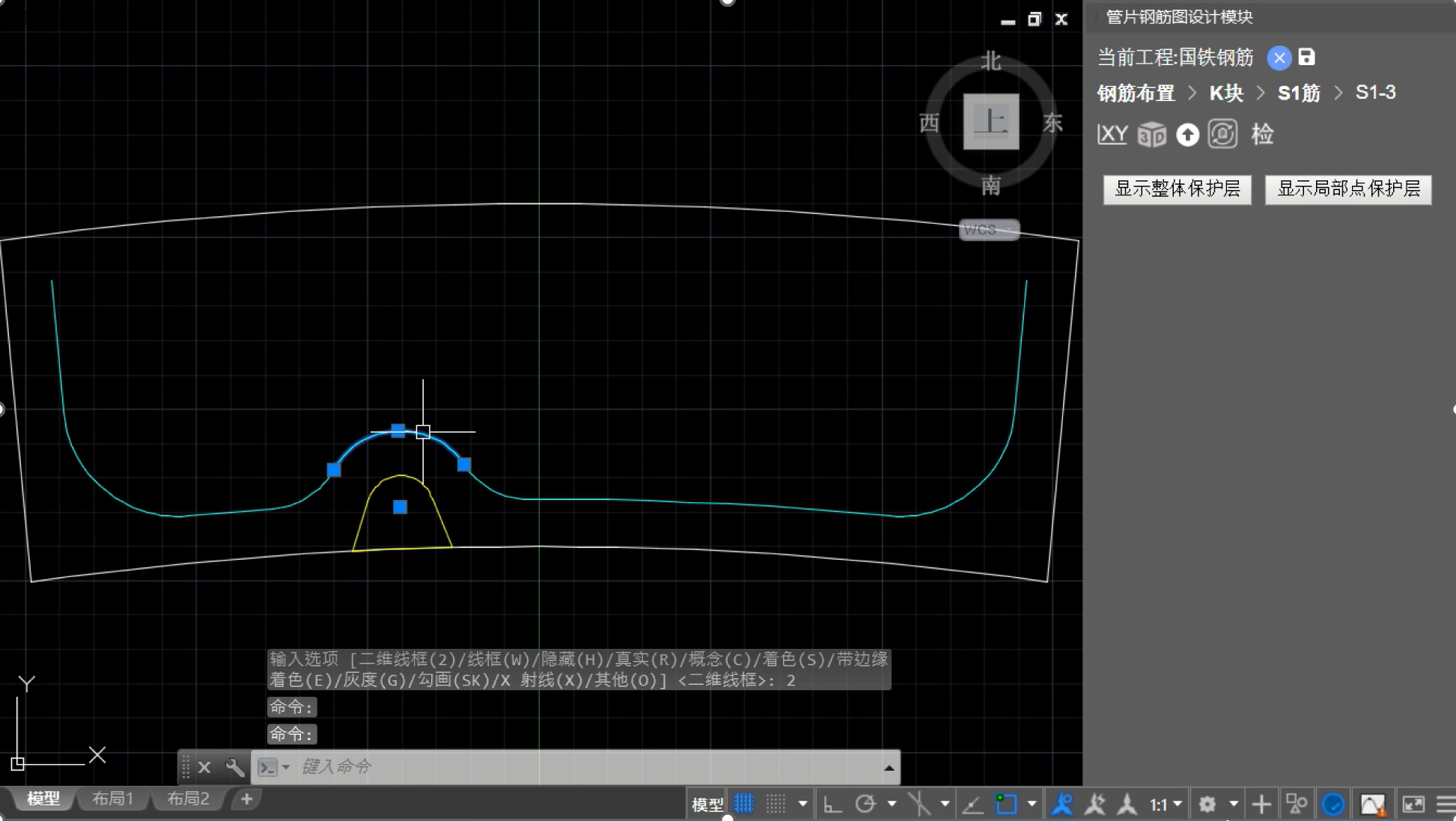

对于有特殊要求的钢筋，用户可以在钢筋曲线模式下，在三维视图或二维端点视图（UVW窗口）中直接拖拽钢筋端部点，自由调整钢筋轨迹。系统支持 U、V、W 三个正交方向的端点视图，方便准确定位。

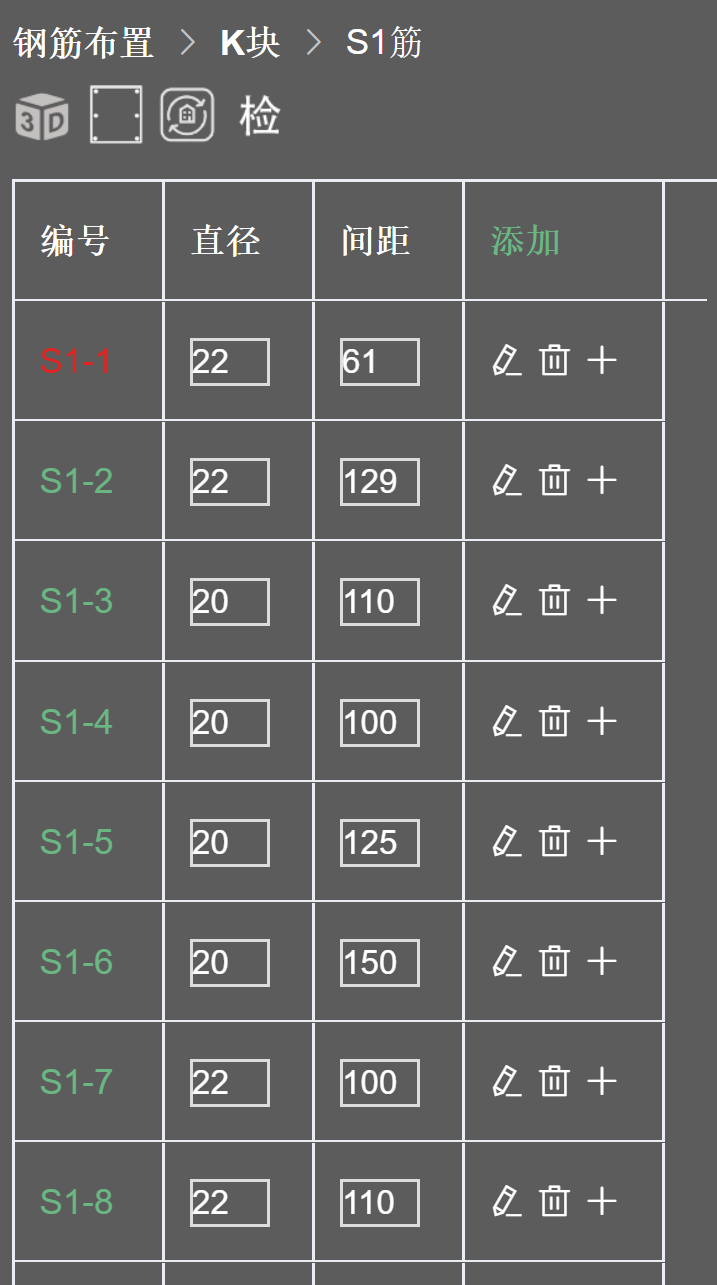

钢筋布置完成后，可随时调整各类参数，所有修改实时反映到三维模型和二维图形上：

• 直径、等级 — 调整钢筋的公称直径和强度等级
• 间距 — 调整钢筋之间的中心距
• 架立筋间距 — 控制 S8（主筋架立筋）的布置间距
• 箍筋起始偏移 — 控制箍筋距混凝土表面的起始位置
• 弯钩方向 — 支持按Z向正向或反向弯钩
• 保护层厚度 — 各类钢筋到混凝土表面的最小距离

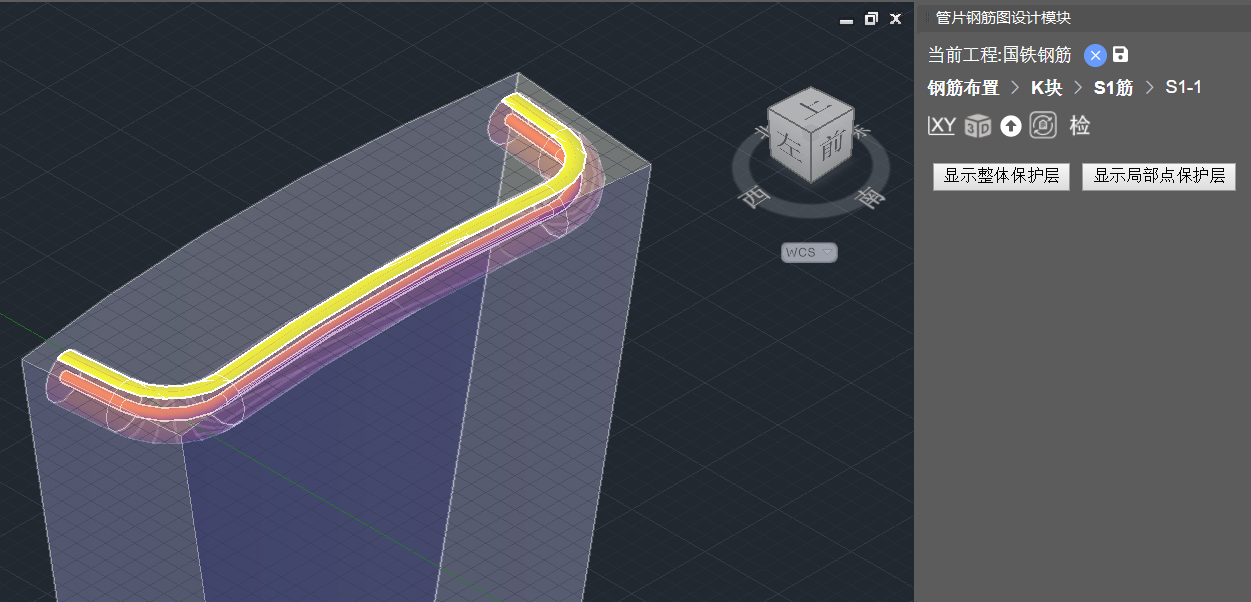

系统可对各类型钢筋的保护层厚度进行自动检测：对 S1、S2 主筋，同时检测整体保护层和局部点（手孔等处）保护层两种标准；对其余构造钢筋，检测混凝土保护层厚度。检测结果在 CAD 三维模型中直观展示：红色透明体为保护层实体，黄色不透明体为不满足保护层的裸露部分，用户可据此定位并调整问题钢筋。

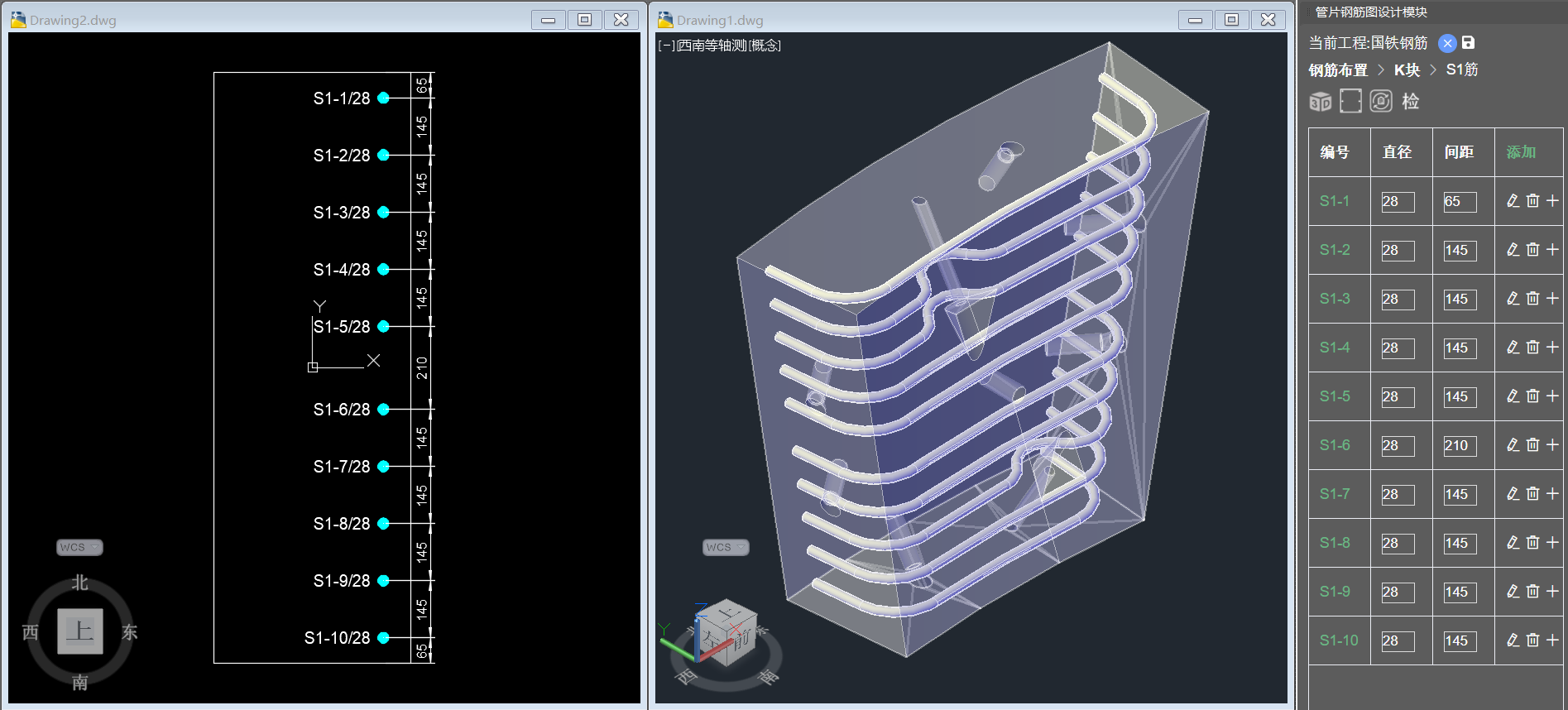

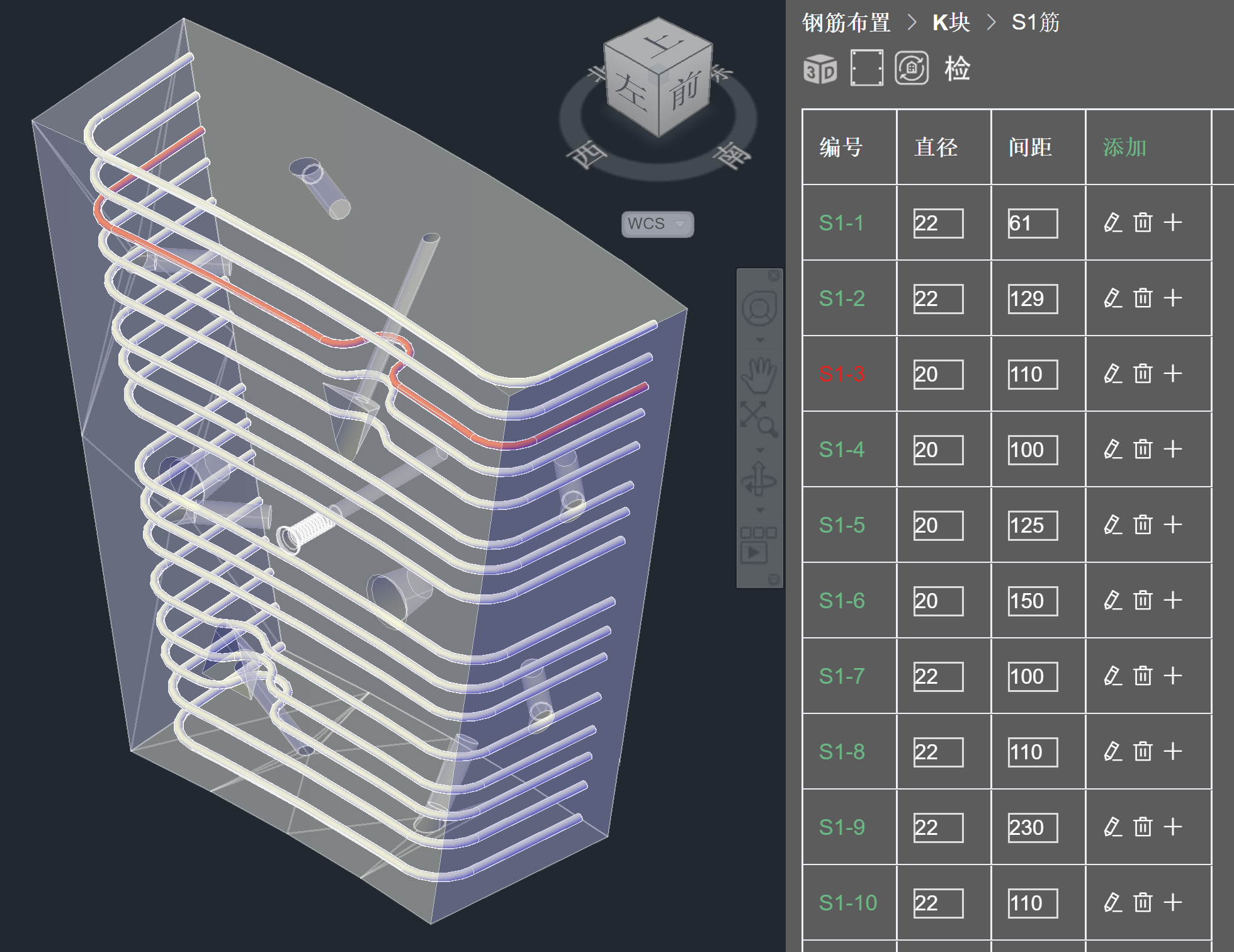

S1 内弧面通长主筋

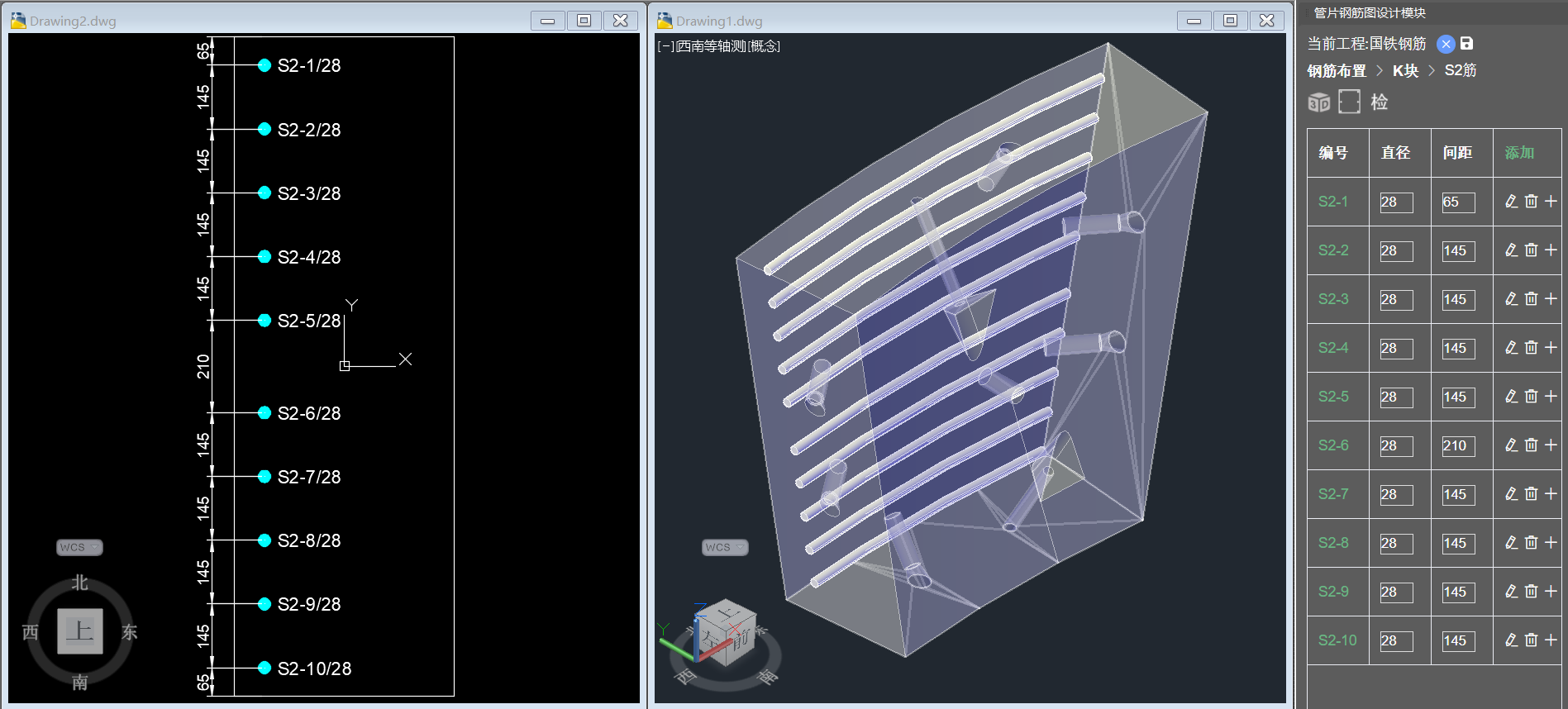

S2 外弧面通长主筋

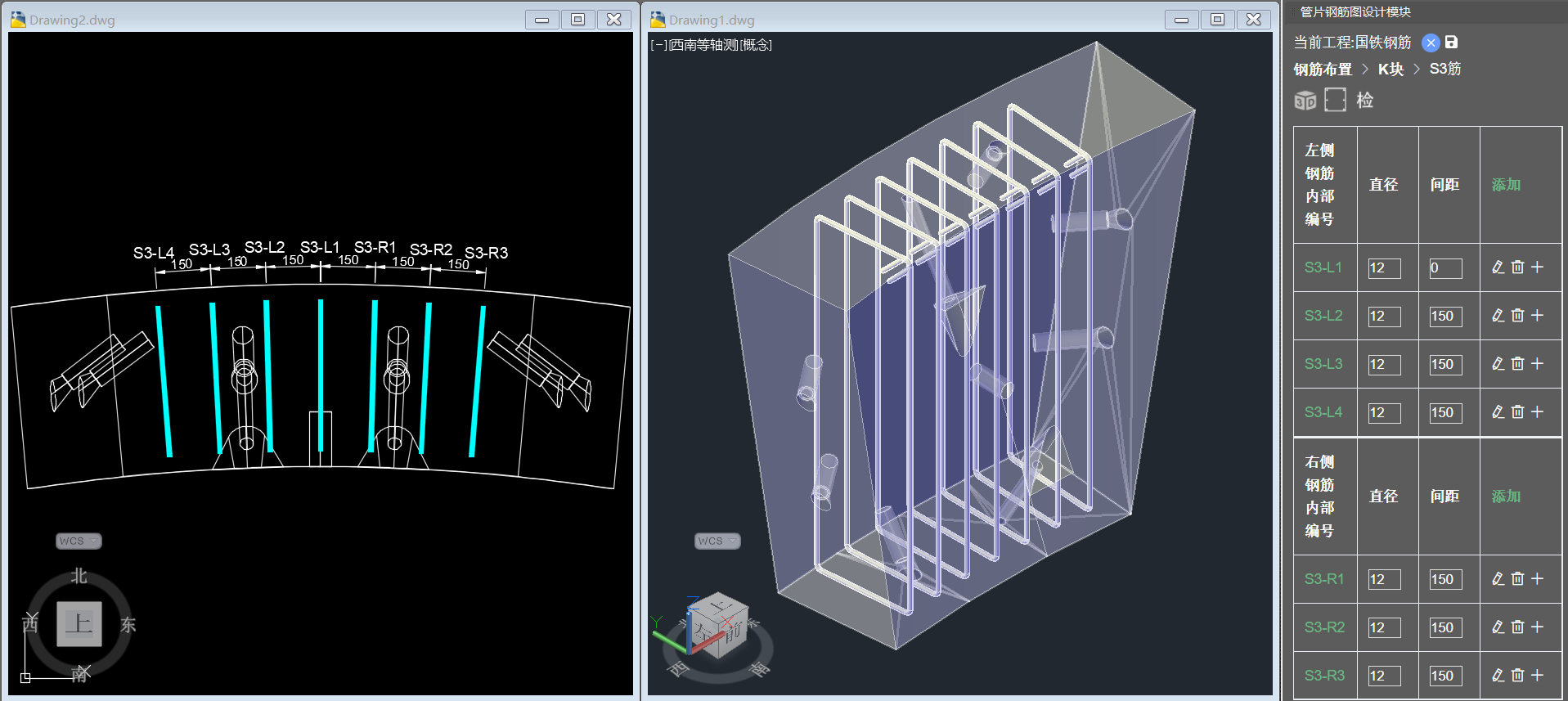

S3 箍筋

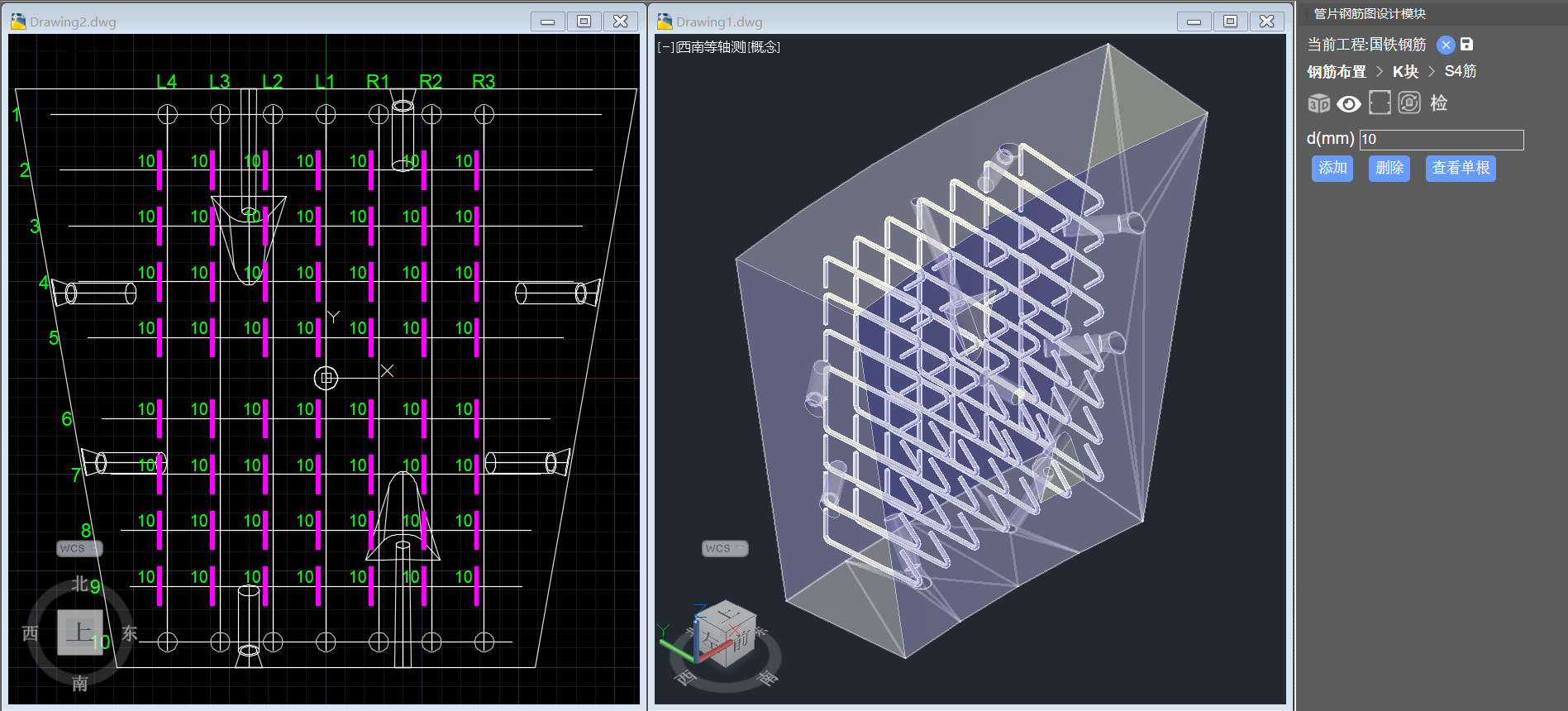

S4 拉筋

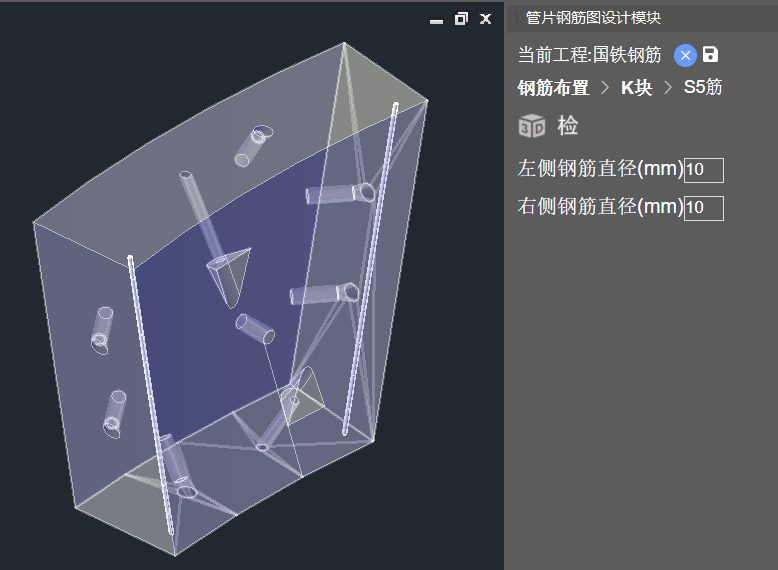

S5 内弧面角部筋

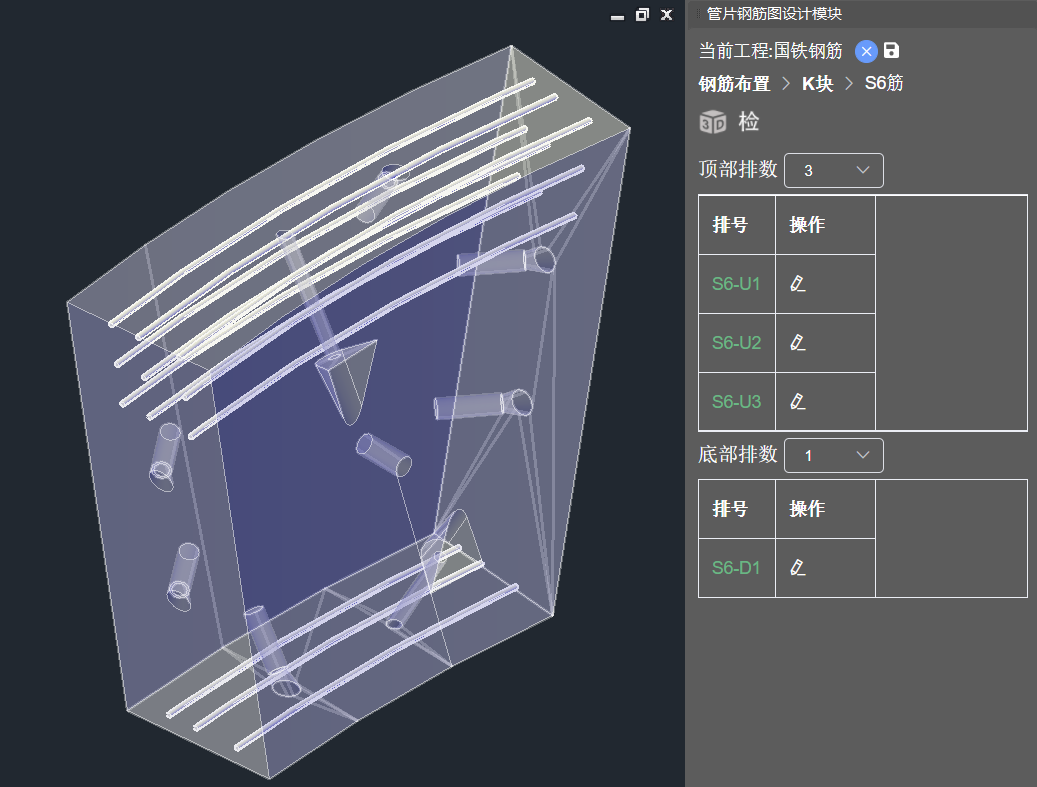

S6 顶部、底部环向筋

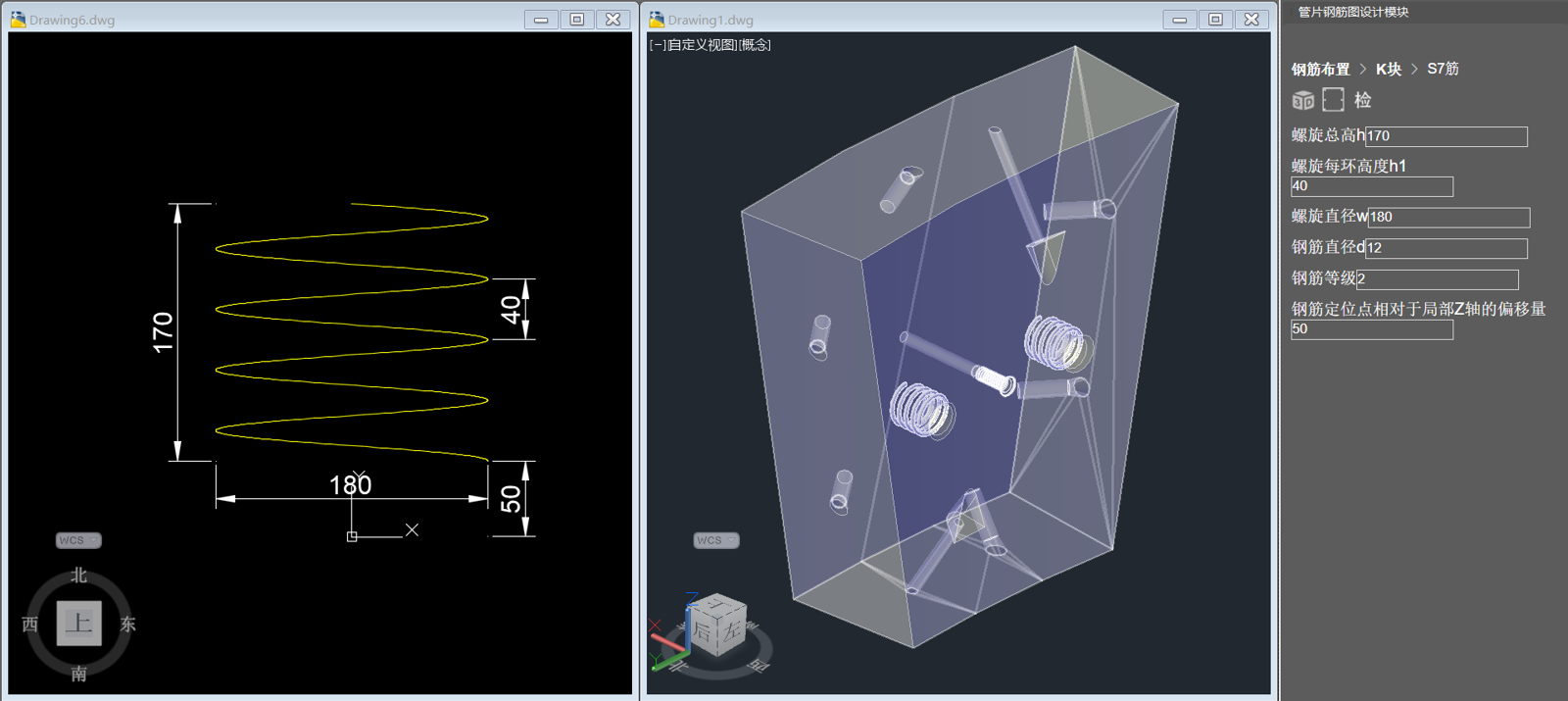

S7 拼装定位孔螺旋筋

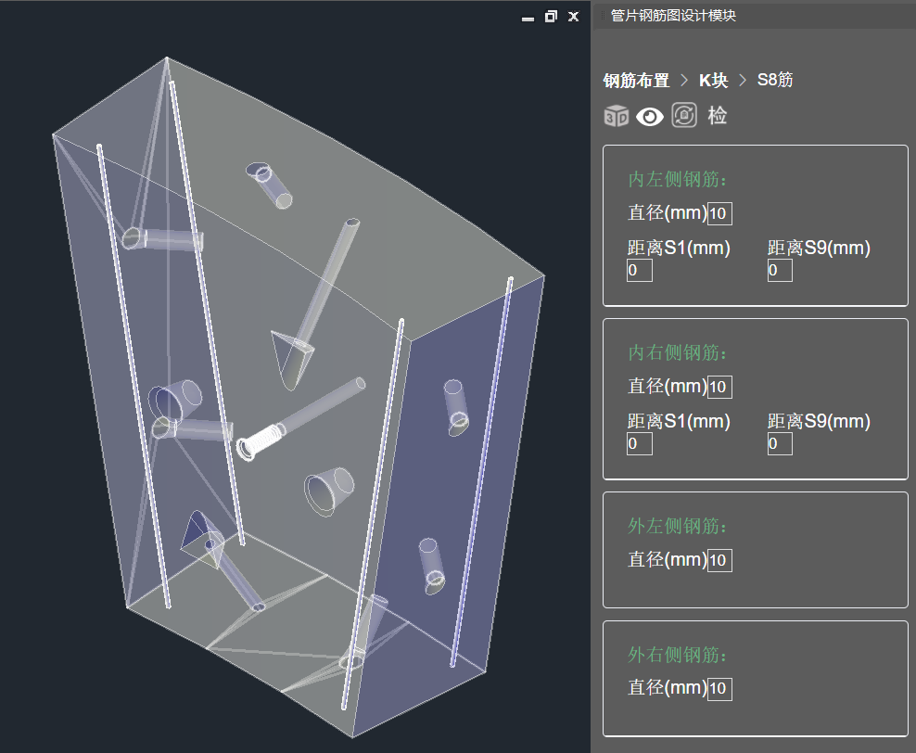

S8 主筋架立筋

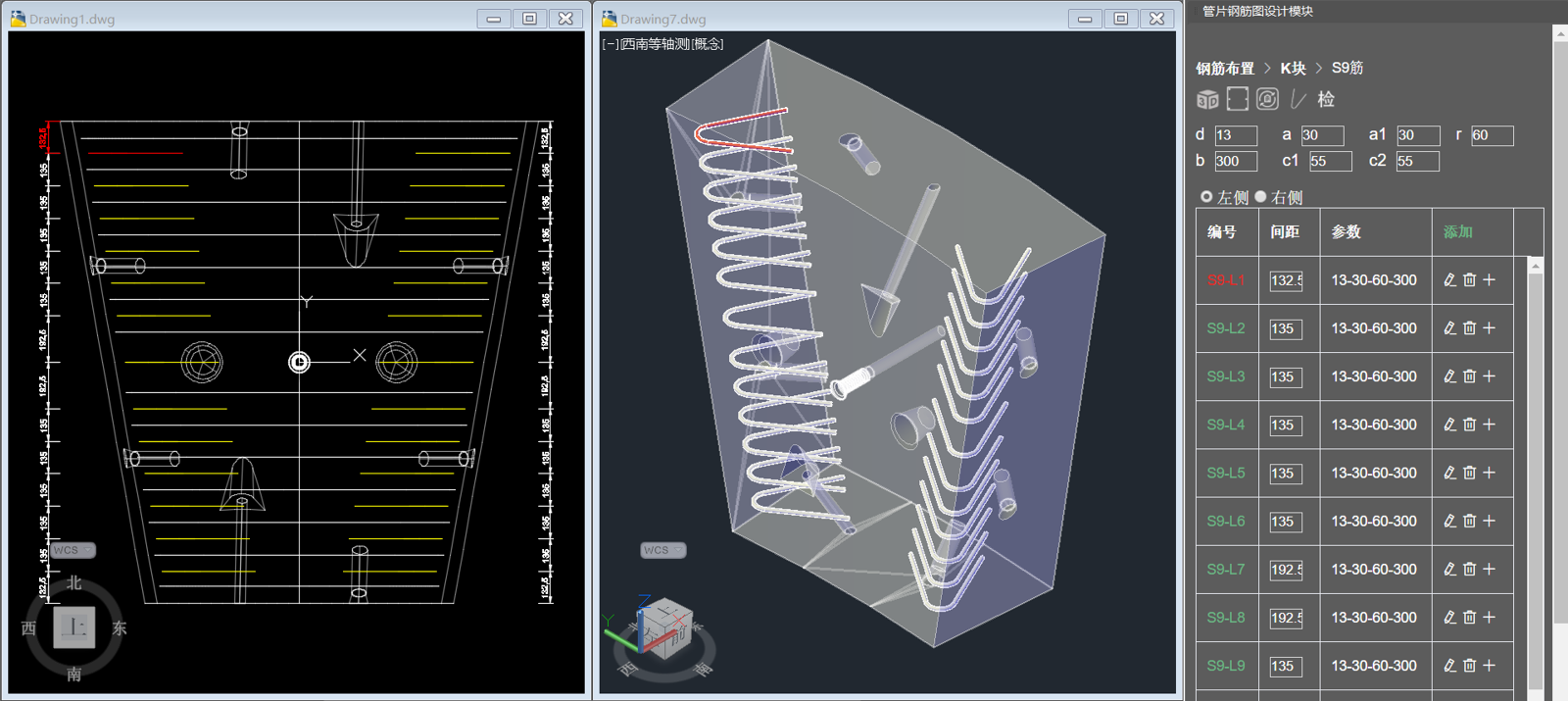

S9 内弧面角部加强筋

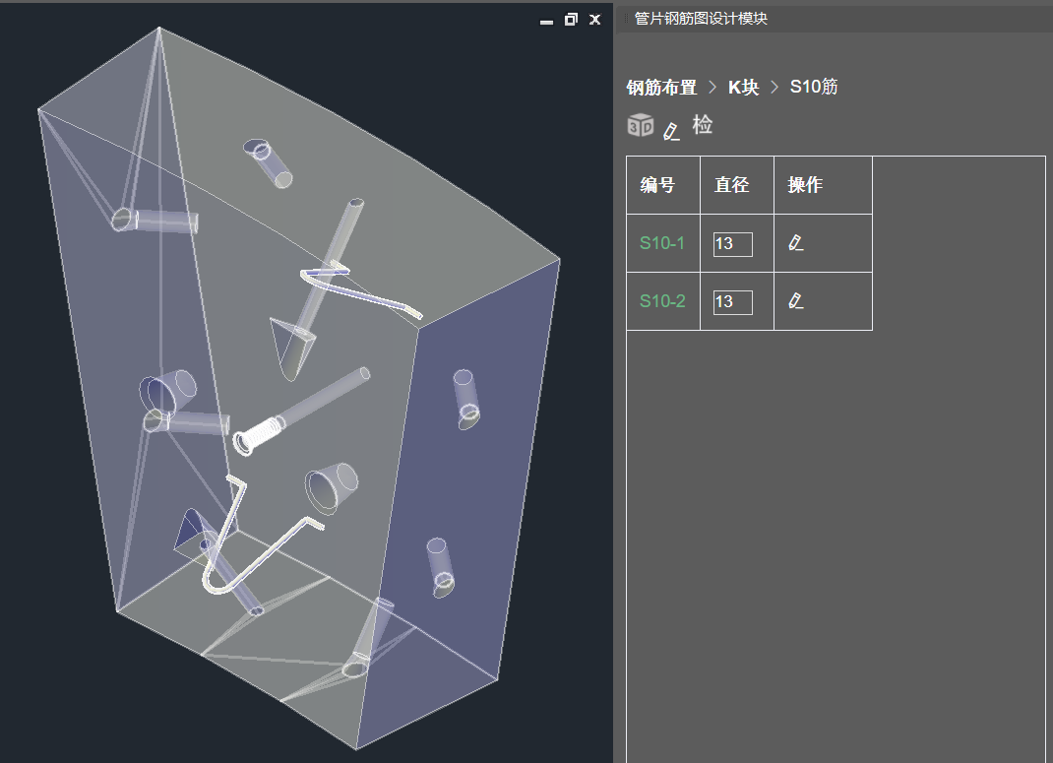

S10 螺栓孔加强筋

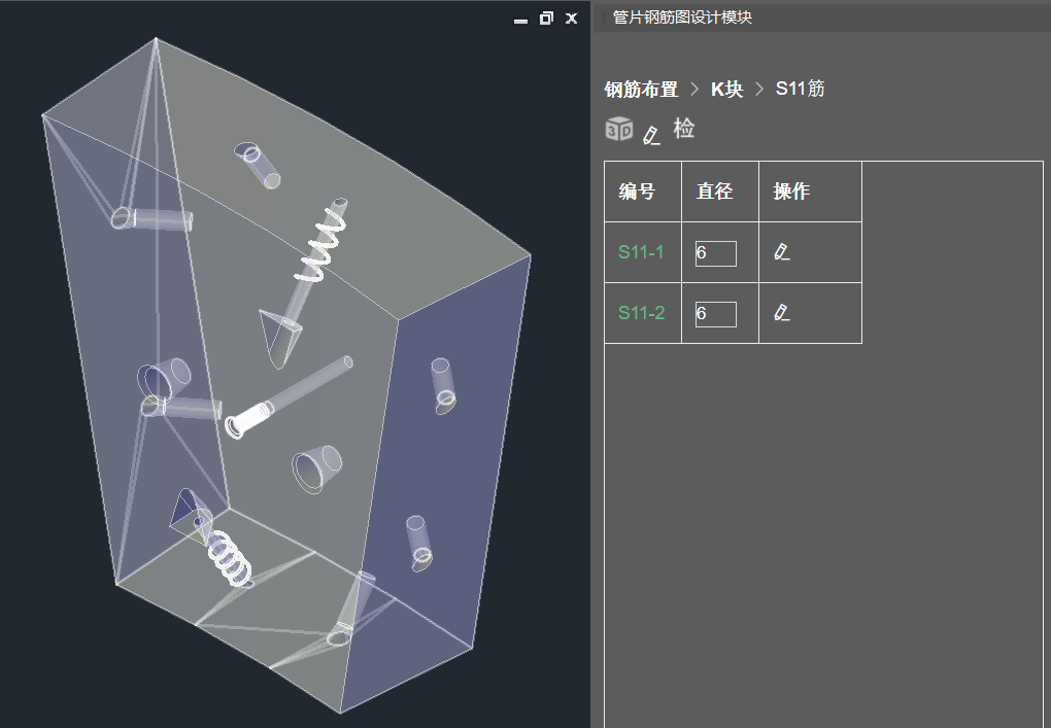

S11 螺栓孔的螺旋筋

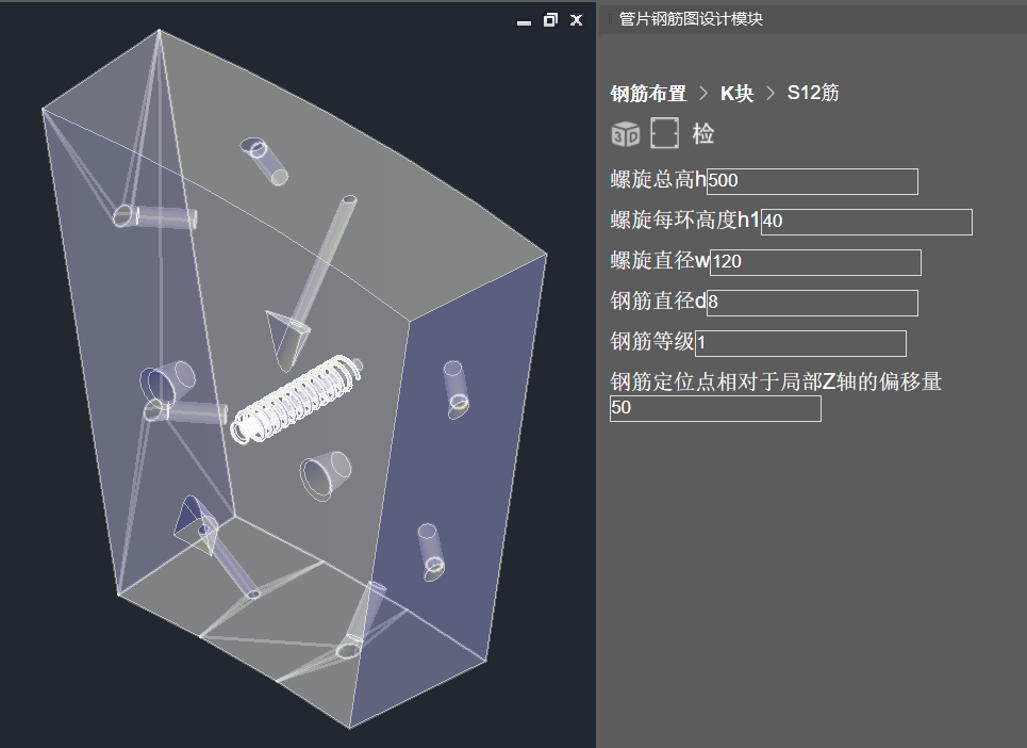

S12 注浆孔的螺旋筋

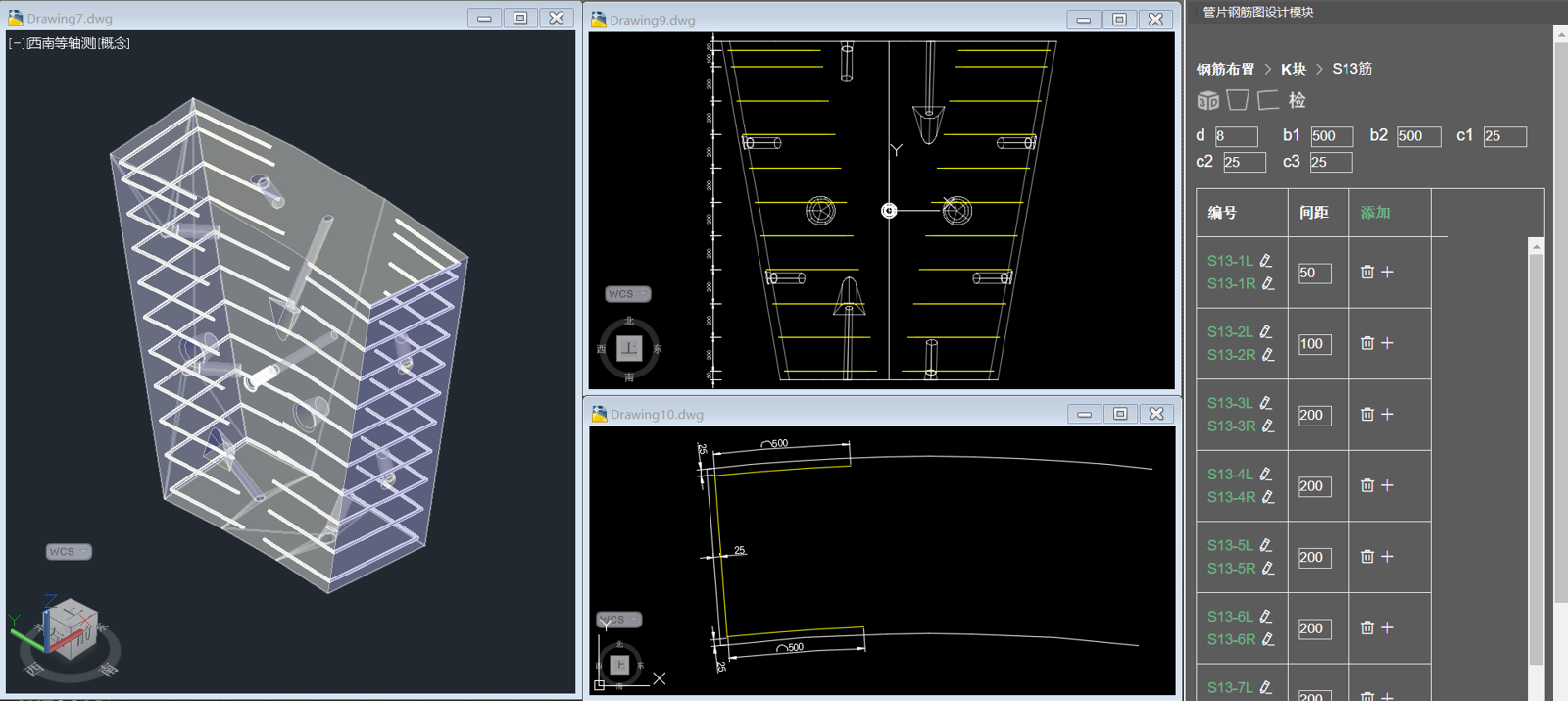

S13 环向+径向构造筋

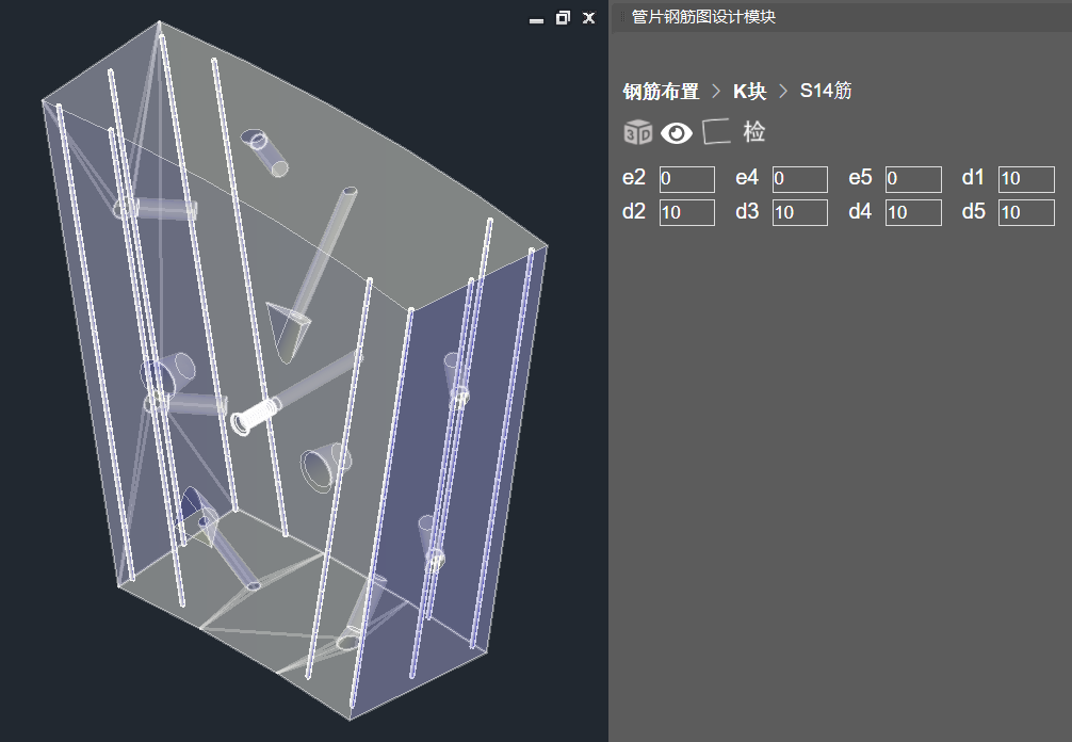

S14 纵向构造筋

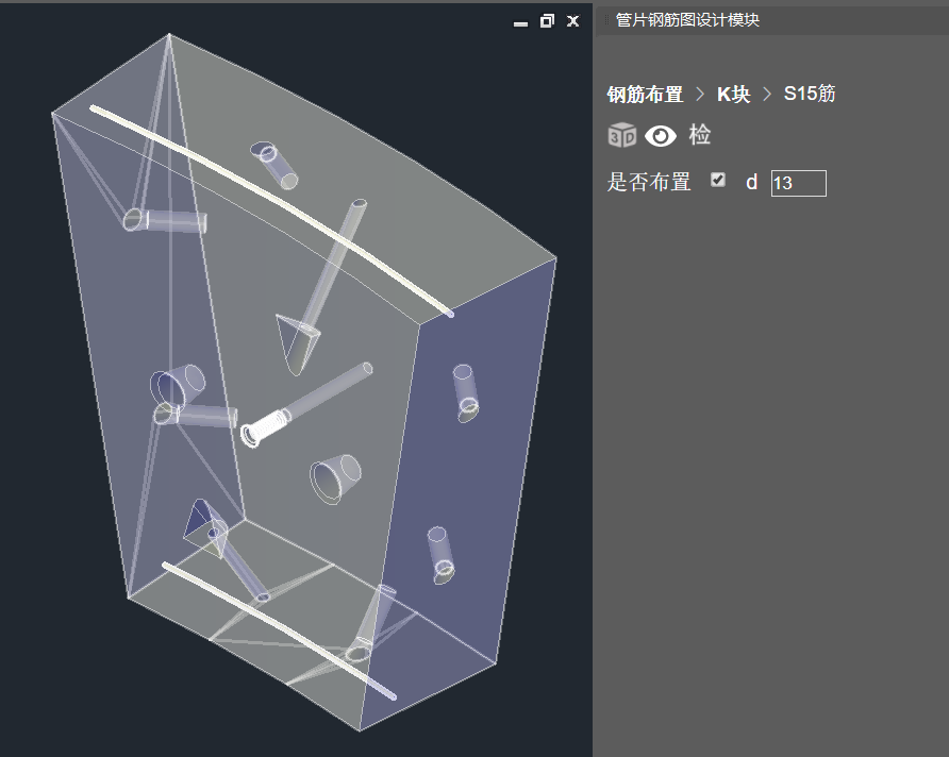

S15 环向构造筋

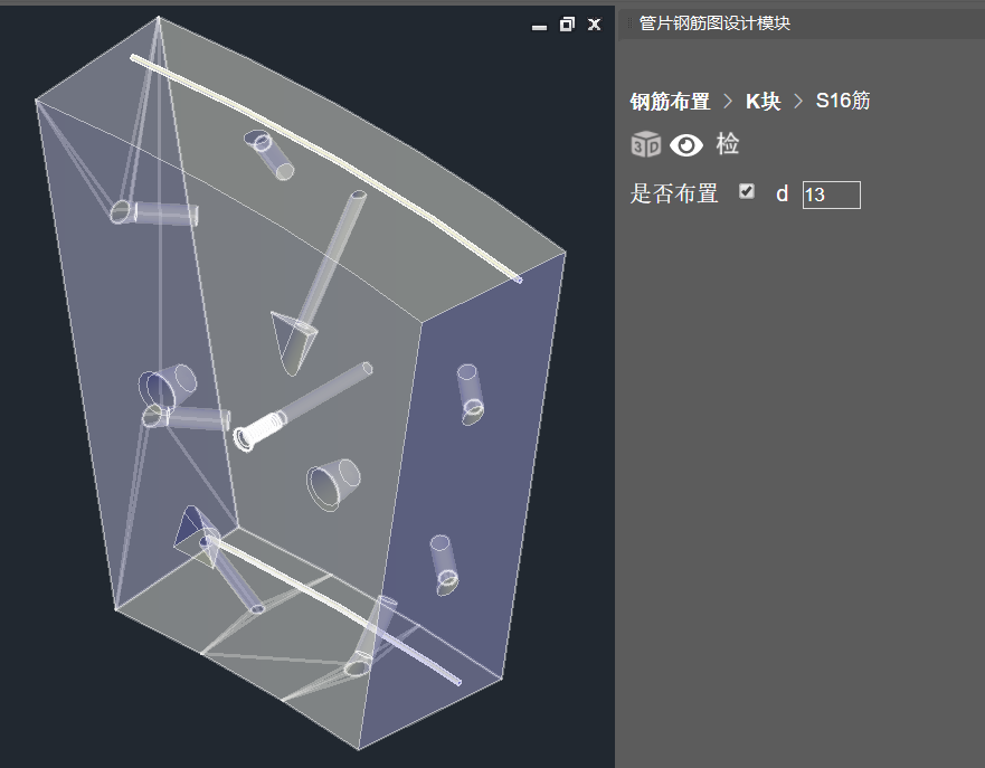

S16 环向构造筋

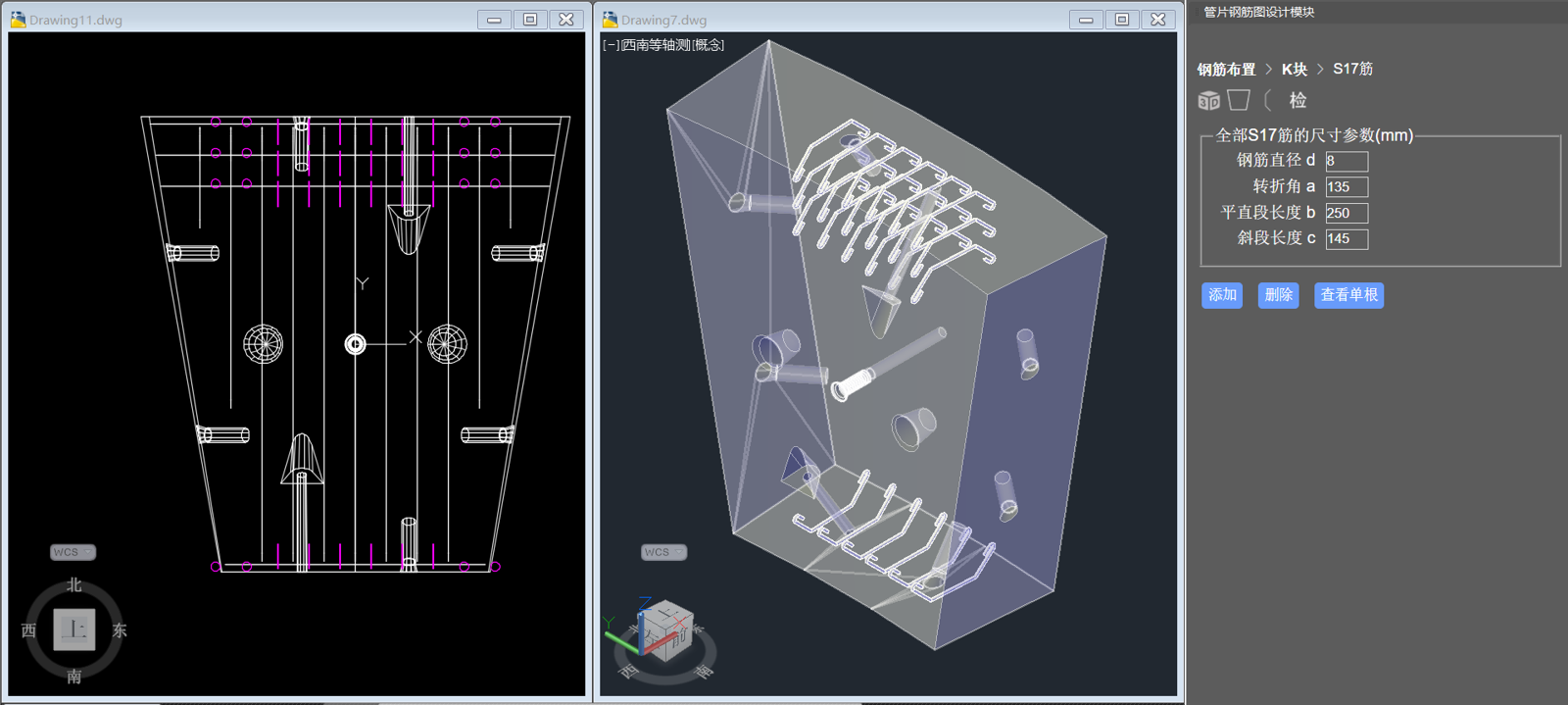

S17 端部加强筋

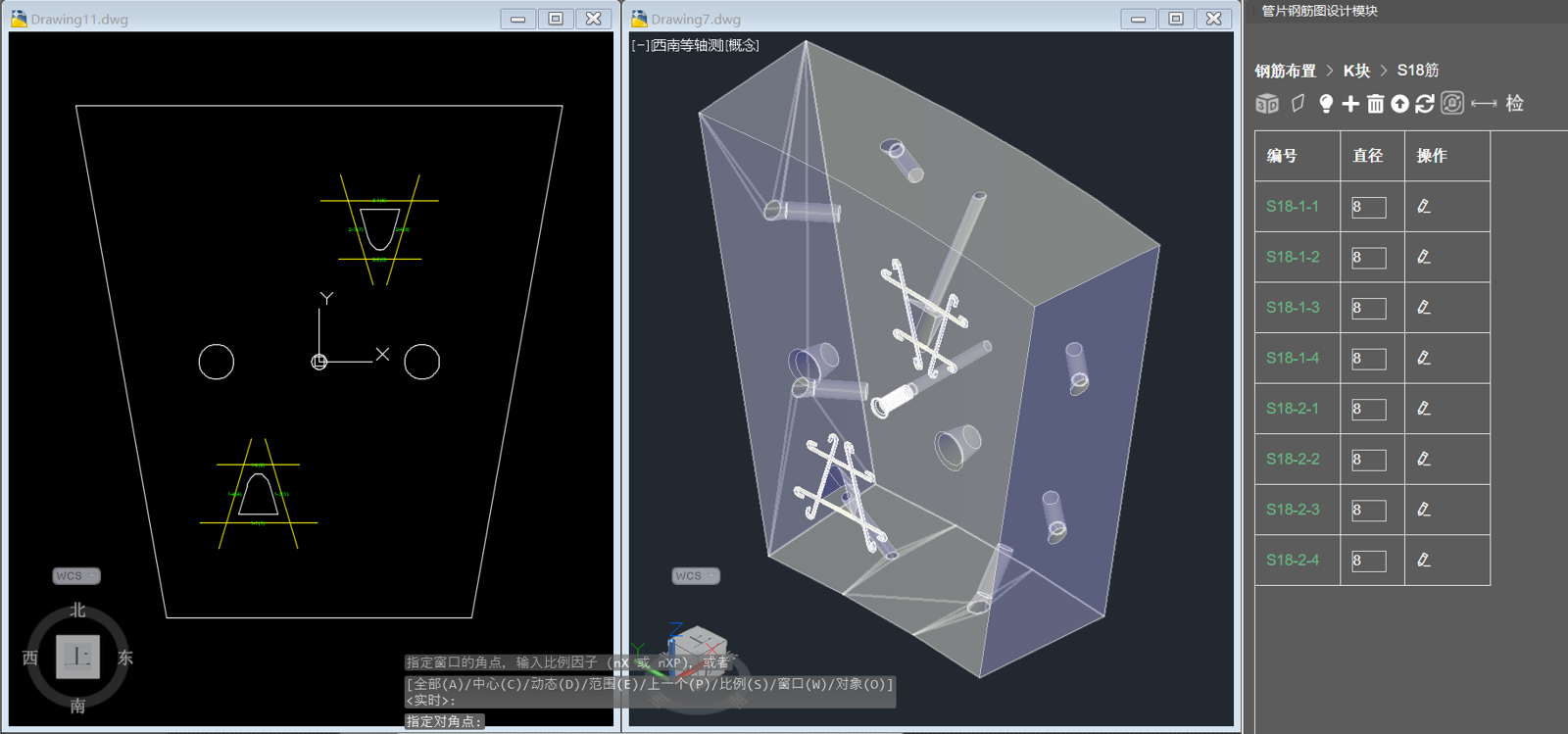

S18 手孔加强筋

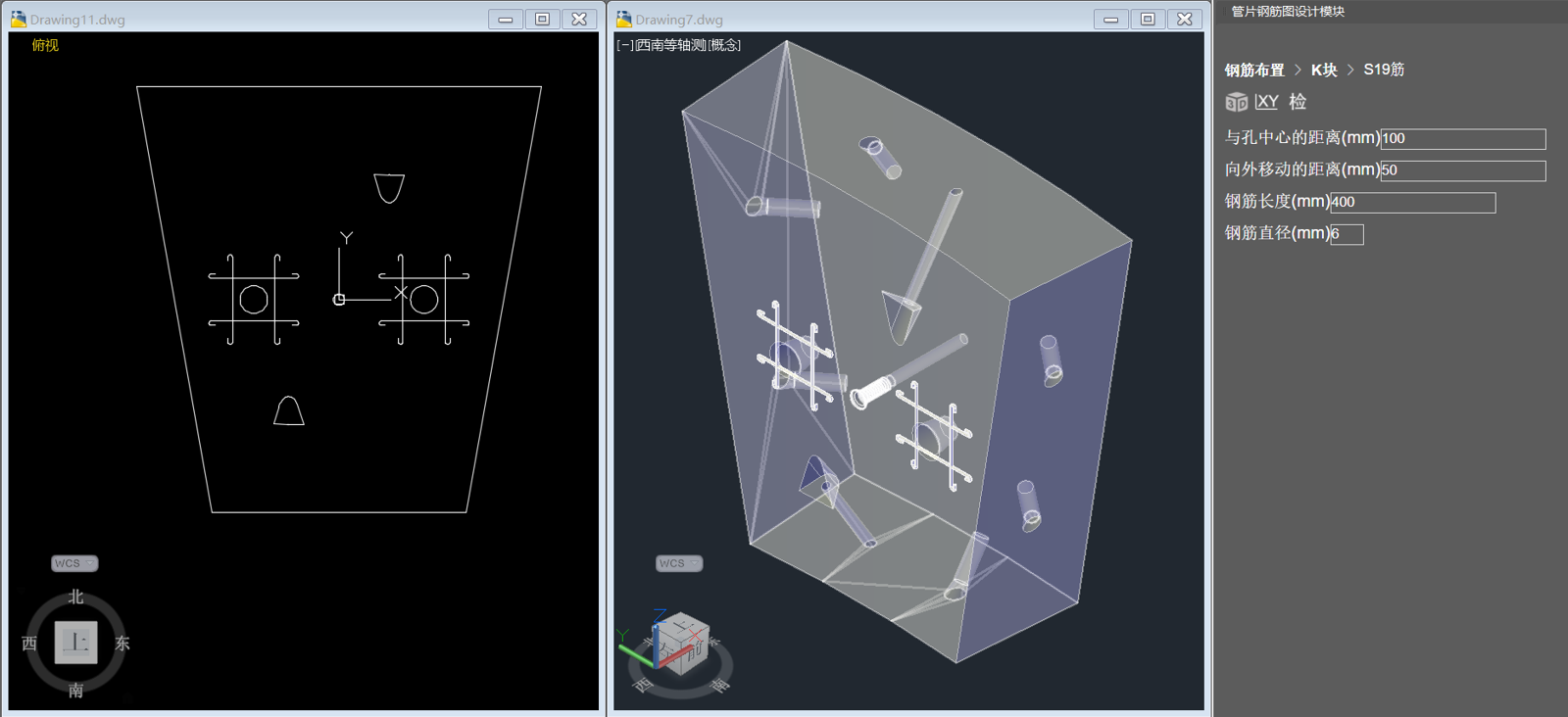

S19 拼装定位孔加强筋

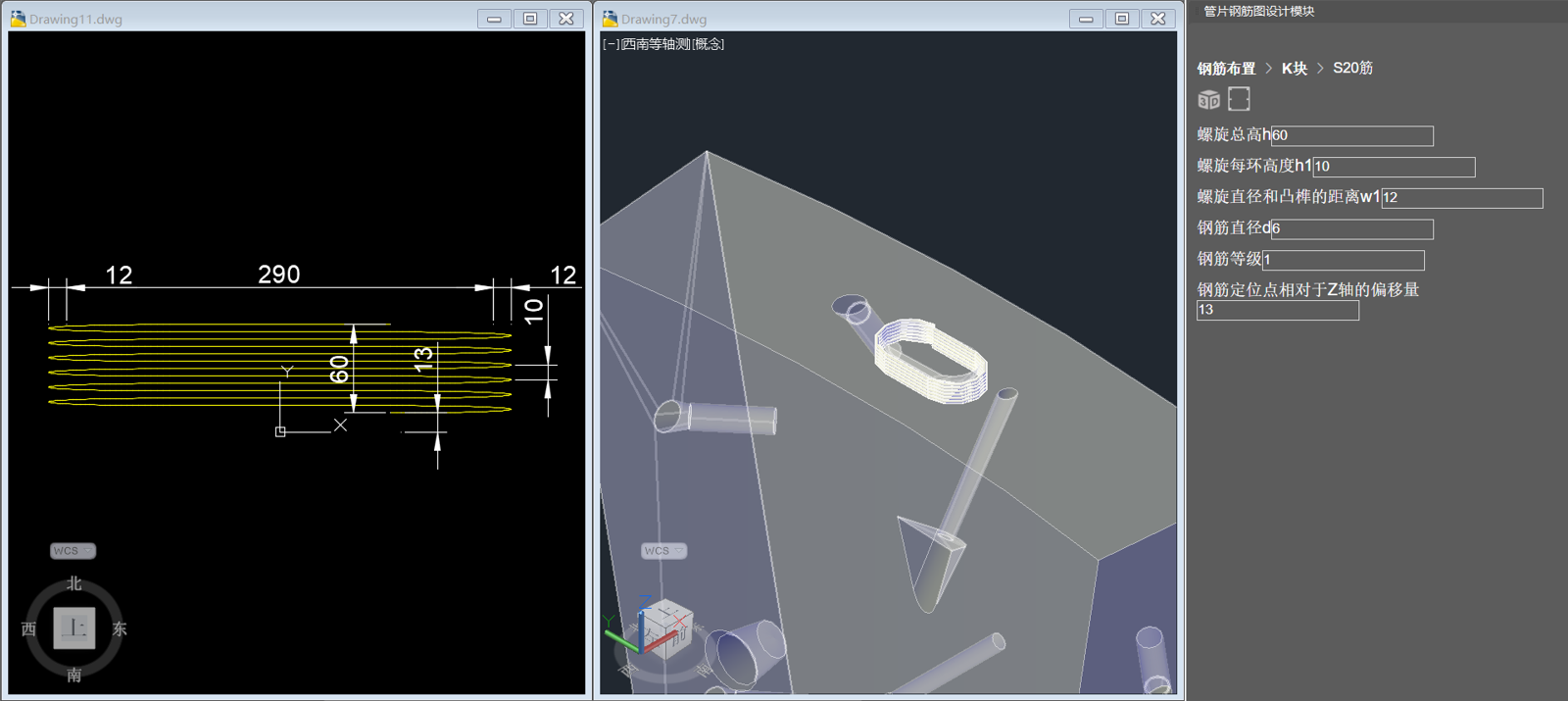

S20 凹榫加强筋

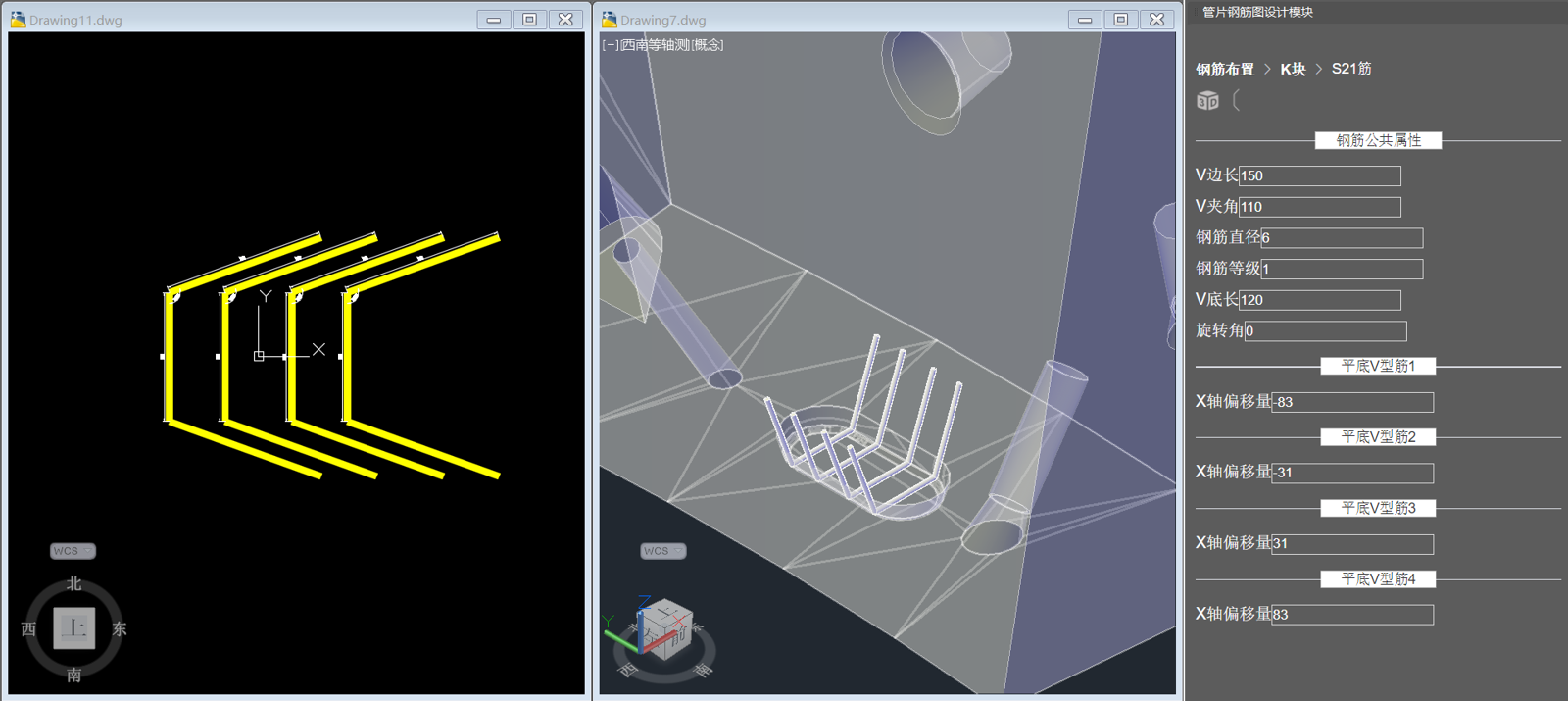

S21 凸榫平底V型加强筋

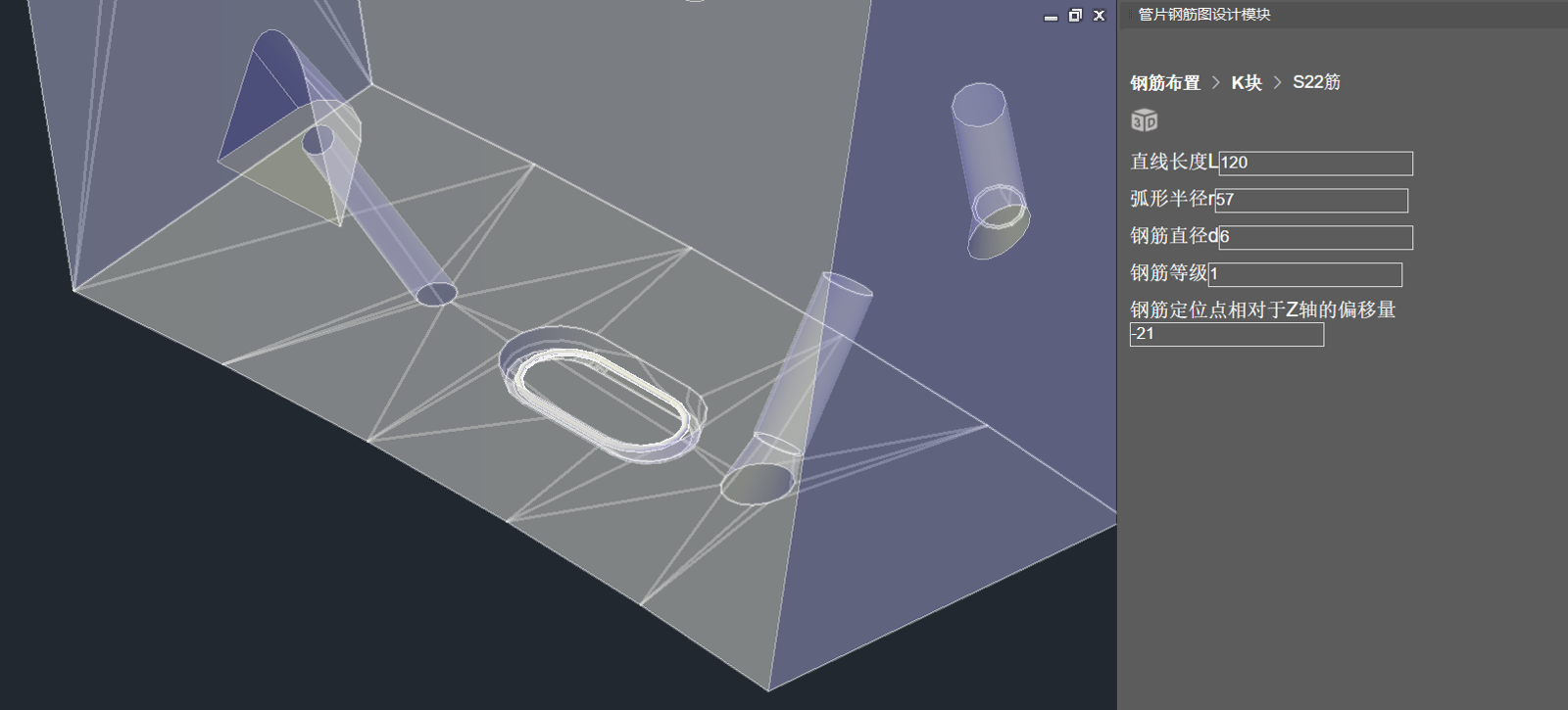

S22 凸榫跑道型加强筋

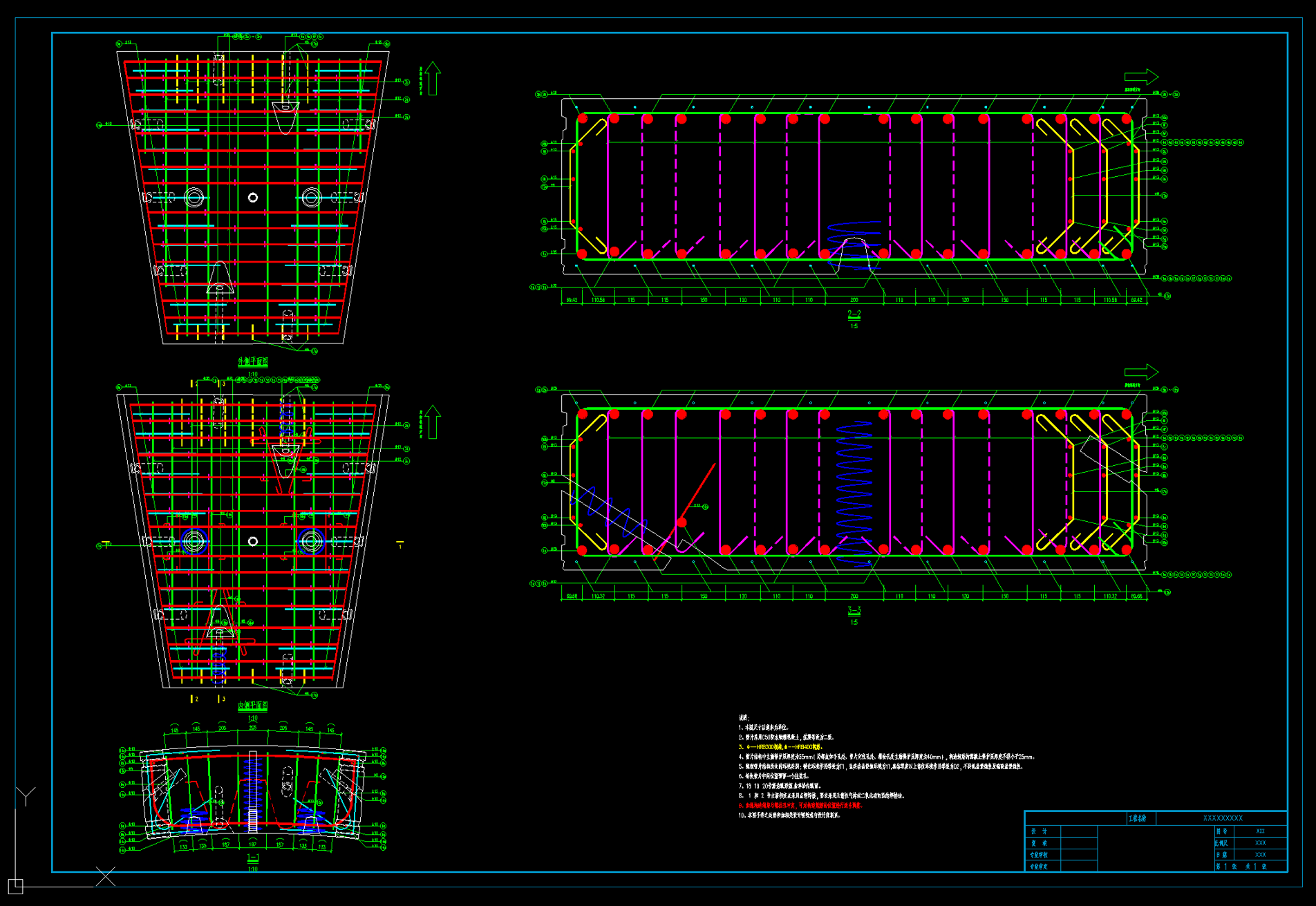

钢筋自动成图

与结构图类似，钢筋也支持一键自动成图功能。系统可自动生成钢筋平面图、钢筋剖面图、钢筋表（含编号、直径、长度、数量、重量等统计信息），以及点状凹凸榫加强筋示意图，并支持图纸排版与 DWG 导出。
