告别大图卡顿，秒开高清原图：动态瓦片化查看技术详解
highlights 2026年6月5日 Admin 25 阅读

告别大图卡顿，秒开高清原图：动态瓦片化查看技术详解

八叉树数字资产管理系统查看原图功能技术解析

一、大图浏览的痛点

在日常图文档管理工作中，你是否遇到过这些困扰：

  • 打开一张高清原图，等待时间漫长，Photoshop 转圈圈半分钟才加载完成
  • 浏览过程中频繁卡顿，缩放一下要等好几秒，严重影响工作效率
  • 内存占用飙升，一张上亿像素的图片直接把电脑卡死
  • 只能看缩略图，无法确认细节是否符合需求，被迫下载到本地再打开

传统看图软件的困境：

当图片尺寸达到 10000×8000 像素甚至更大时（如航拍图、医学影像、设计海报、工程图纸），常规查看软件需要一次性将整个图片加载到内存中。这不仅耗时长，而且浏览时极其卡顿，用户体验极差。

二、解决方案：动态瓦片化查看技术

八叉树数字资产管理系统采用业界先进的动态瓦片化查看技术，让你无需下载、无需等待，在浏览器中秒开高清原图，缩放平移丝般顺滑。

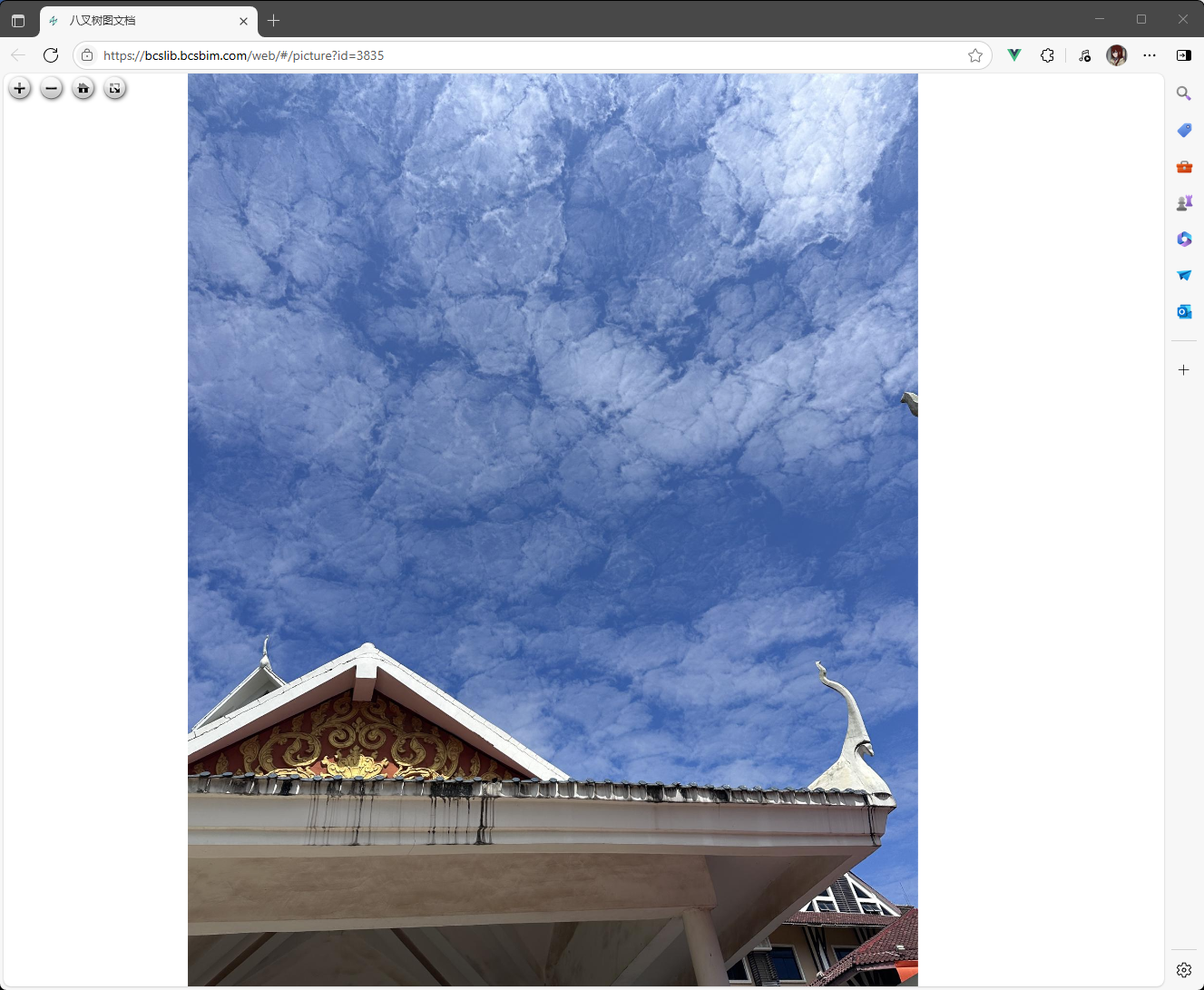

查看原图：

image-20260605152400024

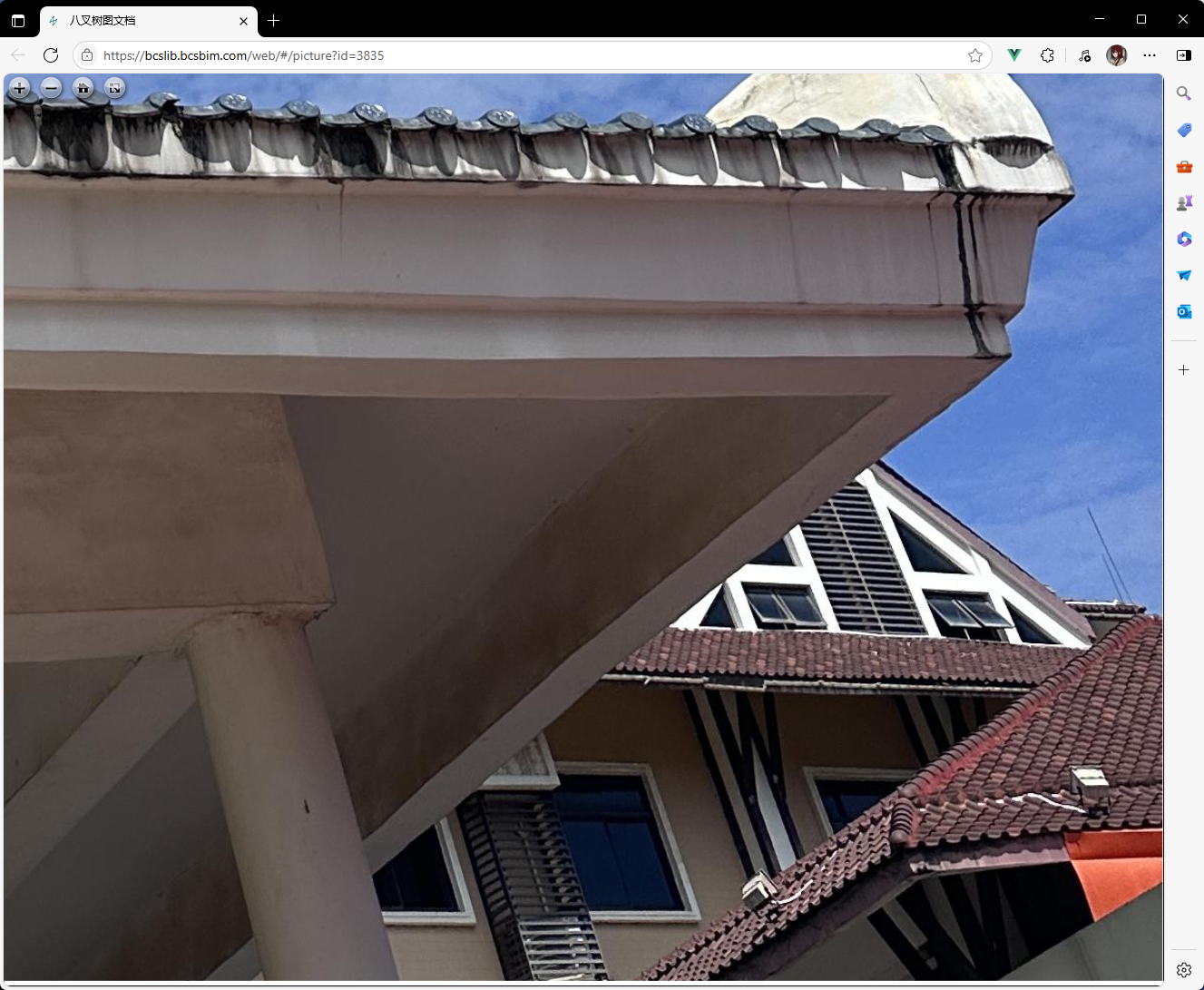

查看原图——放大原图：

image-20260605152450455

核心优势对比

对比项 传统看图软件 八叉树瓦片化查看
打开速度 加载整图，等待时间长 只加载可见区域，秒开
内存占用 与图片大小成正比，容易爆内存 只加载当前视口，内存占用低
缩放体验 卡顿明显，需要重新加载 平滑流畅，无缝切换
网络传输 一次性下载完整图片 按需加载，节省带宽
超大图片支持 受限于内存，容易崩溃 轻松处理上亿像素图片

三、技术原理：为什么我们能这么快？

3.1 瓦片图（Tile Map）技术的核心思想

传统方式的问题：

用户想查看图片右上角的一块区域
    ↓
软件加载整张 10000×8000 像素的图片（约 240MB）
    ↓
等待 30 秒...
    ↓
终于显示了，但内存占用 240MB，电脑开始卡顿

瓦片化技术的解决方式：

用户想查看图片右上角的一块区域
    ↓
系统只加载该区域对应的 4-6 个瓦片（约 2MB）
    ↓
瞬间显示，内存占用仅 2MB
    ↓
用户拖动查看其他区域时，动态加载新的瓦片

核心思想：将一张大图切割成多个小图（瓦片），根据用户当前查看的区域和缩放级别，只加载需要显示的部分。

这种技术广泛应用于：

  • 谷歌地图、百度地图等在线地图服务
  • 医学影像查看系统（如 DICOM viewer）
  • 数字博物馆、艺术品高清展示
  • 卫星遥感图像浏览

3.2 金字塔分层结构

系统后台会将原图预先处理成多层金字塔结构：

原始高清图片（10000×8000 像素）
    ↓
【后台切片处理】生成多层金字塔：

第 0 层（概览层）：1×1 瓦片，低分辨率缩略图
    ├── 0_0.jpg （约 50KB）

第 5 层（中等细节）：32×32 瓦片
    ├── 0_0.jpg ~ 31_31.jpg （每个约 50KB）

第 10 层（最高细节）：128×128 瓦片
    ├── 0_0.jpg ~ 127_127.jpg （每个约 50KB）
    └── 完整分辨率，所有细节

动态加载策略：

  • 首次打开：先加载第 0 层缩略图，瞬间显示全貌
  • 用户放大：根据缩放级别，加载对应层级的瓦片
  • 用户拖动：只加载新进入视口的瓦片，已加载的缓存复用
  • 智能预加载：提前加载视口周边瓦片，拖动时无白屏

3.3 技术实现细节

后台切片处理

系统使用 Deep Zoom Image (DZI) 格式进行瓦片化处理：

// 使用 ScalablePyramidBuilder 构建图像金字塔
ScalablePyramidBuilder spb = new ScalablePyramidBuilder(1024, 1, "jpg", "dzi");
FilesArchiver archiver = new DirectoryArchiver(new File(outputFileDir));
PartialImageReader pir = new BufferedImageReader(new File(inputImagePath));

// 构建金字塔，参数说明：
// - 1024: 每个瓦片的尺寸（1024×1024像素）
// - 1: 瓦片重叠像素（保证拼接无缝）
// - "jpg": 瓦片输出格式
// - "dzi": 输出格式类型（Deep Zoom Image）
spb.buildPyramid(pir, slideTag, archiver, 2);

关键参数说明：

参数 值 说明
tileSize 1024 每个瓦片 1024×1024 像素，平衡加载速度和渲染性能
overlap 1 瓦片间 1 像素重叠，消除拼接缝隙
format “jpg” 瓦片使用 JPEG 格式，压缩率高，加载快
type “dzi” 微软 Deep Zoom 格式，业界标准

生成的文件结构

切片完成后，系统生成如下结构：

slide_xxx/                    # 切片根目录
├── jpg.dzi                   # DZI 配置文件（XML格式）
│   └── 包含：图片总尺寸、瓦片尺寸、格式信息
└── jpg_files/                # 瓦片文件目录
    ├── 0/                    # 第0层（最低分辨率）
    │   └── 0_0.jpg           # 1个瓦片
    ├── 1/                    # 第1层
    │   ├── 0_0.jpg
    │   └── 0_1.jpg
    ├── ...
    └── 10/                   # 第10层（最高分辨率）
        ├── 0_0.jpg ~ 0_15.jpg
        ├── 1_0.jpg ~ 1_15.jpg
        └── ...               # 大量瓦片文件

DZI 配置文件示例

<?xml version="1.0" encoding="UTF-8"?>
<Image xmlns="http://schemas.microsoft.com/deepzoom/2008"
       Format="jpg"
       Overlap="1"
       TileSize="1024">
    <Size Height="8000"
          Width="10000"/>
</Image>

3.4 前端渲染引擎

系统采用 OpenSeadragon 作为前端渲染引擎，这是一个开源的高性能瓦片图查看器。

OpenSeadragon 核心特性

  • 平滑缩放：支持鼠标滚轮、触摸手势、按钮等多种缩放方式
  • 流畅平移：拖拽查看任意区域，惯性滚动体验自然
  • 智能加载：只加载视口内的瓦片，内存占用低
  • 无缝拼接：瓦片间完美拼接，无可见缝隙
  • 多格式支持：支持 DZI、IIIF、TMS 等标准格式

前端代码实现

// 初始化 OpenSeadragon 查看器
import openseadragon from 'openseadragon';

const viewer = openseadragon({
    id: 'viewer',                    // 容器 DOM ID
    tileSources: fileData.slideUrl,  // DZI 文件 URL
    prefixUrl: "",                   // 工具栏图标路径
    navImages: icons                 // 自定义按钮图标
});

// 设置按钮提示
viewer.zoomInButton.element.title = '放大';
viewer.zoomOutButton.element.title = '缩小';
viewer.homeButton.element.title = '恢复原始';
viewer.fullPageButton.element.title = '全屏';

3.5 安全访问机制

系统采用 Token 临时授权机制保护原图访问安全：

public String getProxyUrlSlide(String objectName) {
    // 生成 16 位随机 Token
    String uuidLowerCase = UUID.randomUUID().toString().replace("-", "").toLowerCase();
    String token = uuidLowerCase.substring(0, 16);
    String slidename = "slide_" + objectName;

    // 将 Token 存入 Redis 缓存（短期有效）
    cacheService.setSlideUrlCache(token, slidename);

    // 返回带 Token 的访问 URL
    String url = "/" + bucketNameSlide + "/" + token + "/" + slidename + "/jpg.dzi";
    return url;
}

安全特性：

  • Token 随机生成，不可预测
  • Token 短期有效（默认1天），过期自动失效
  • 每个文件独立 Token，防止批量盗链
  • 支持权限控制，无权限用户无法获取 Token

四、实际效果对比

场景：打开一张 10000×8000 像素的航拍图

指标 传统方式 八叉树瓦片化
首次加载时间 15-30 秒 < 1 秒
内存占用 240MB 5-10MB
缩放响应 卡顿 2-3 秒 实时流畅
拖动响应 白屏等待 无缝平滑
网络流量 240MB 按需加载，首次约 2MB

五、功能入口与使用

5.1 功能入口

在文件列表中找到目标图片，点击图片打开预览窗口，在底部工具栏点击"查看原图"按钮。

5.2 状态提示

系统会根据图片处理状态给出相应提示：

状态码 状态 说明
2 已完成 可正常查看原图
1 制作中 瓦片图正在生成，请稍后
0 失败 制作失败，显示错误原因
3 跳过 图片尺寸小于 800×800，不做瓦片处理
null 等待中 正在排队等待处理

5.3 操作说明

  • 放大/缩小：鼠标滚轮、工具栏按钮、触摸手势
  • 平移查看：拖拽图片移动
  • 恢复原始：点击"恢复原始"按钮回到初始视图
  • 全屏模式：点击全屏按钮沉浸式浏览

六、适用场景

  • 设计素材审查：确认高清素材细节，确保印刷质量
  • 档案高清查阅：查看历史档案原图，不遗漏任何细节
  • 工程图纸审阅：放大查看图纸标注、尺寸信息
  • 医学影像诊断：高清浏览 X 光片、CT、MRI 等影像
  • 艺术品数字化：博物馆、画廊高清展示藏品细节
  • 卫星遥感分析：查看遥感图像细节，进行地理分析
  • 航拍图浏览：快速查看大尺寸航拍图，无需等待

七、技术优势总结

特性 说明
秒开超大图片 无论图片多大，首屏加载时间 < 1 秒
流畅浏览体验 缩放平移丝般顺滑，无卡顿无白屏
低内存占用 只加载可见区域，内存占用与图片大小无关
节省带宽 按需加载瓦片，避免传输无用数据
渐进式显示 从模糊到清晰，用户体验好
安全可靠 Token 授权机制，防止未授权访问

告别等待，告别卡顿，让每一像素的细节都清晰可见！

数字仓图文档管理系统 - 八叉树科技
